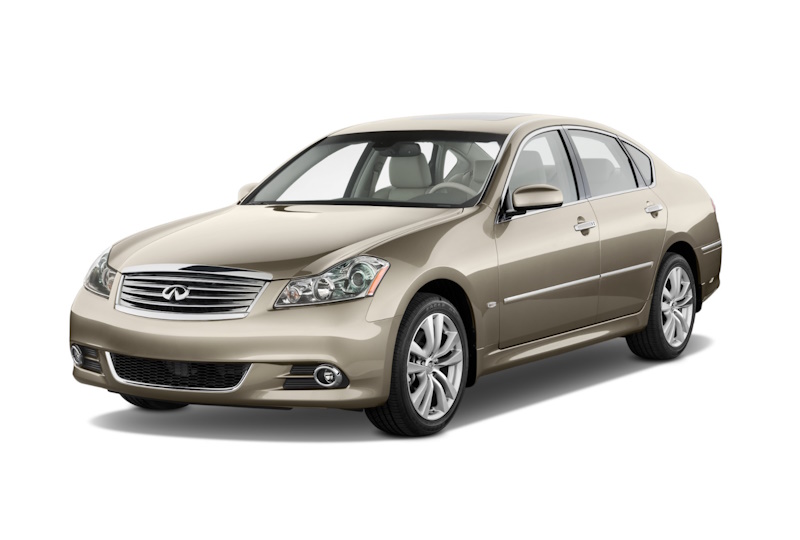

Infiniti M35 та Infiniti M45 випускалися у 2004, 2005, 2006, 2007, 2008, 2009 та 2010 роках і мали код моделі Y50. У цій публікації описані запобіжники та реле для Infiniti M35 і M45, включаючи схеми блоків, їх розташування та приклади фотографій. Ми виділимо запобіжник, який відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від описаного і залежить від року випуску та рівня електричного оснащення вашого автомобіля.
Пасажирський салон

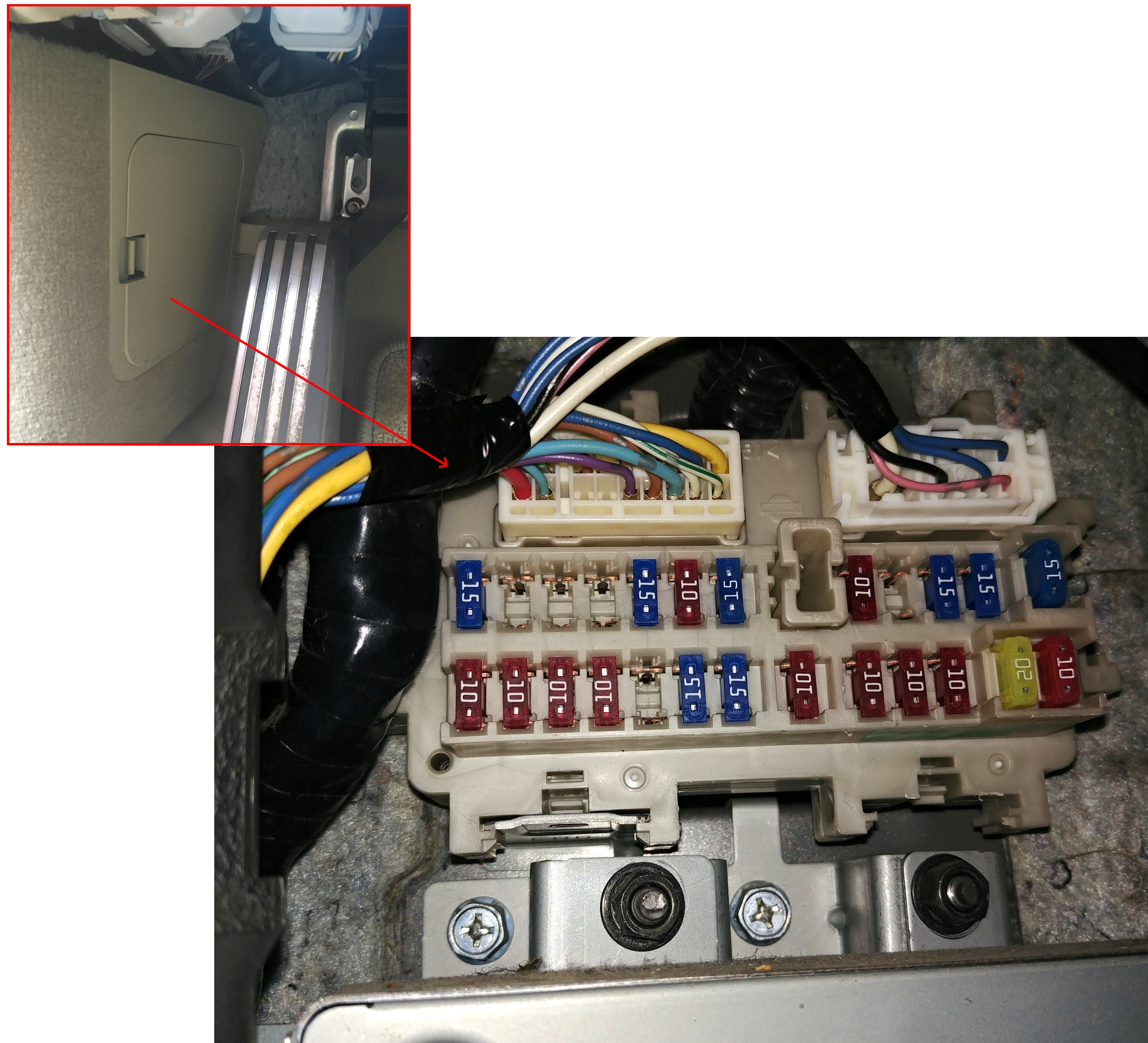

У салоні автомобіля блок запобіжників та реле розташований під панеллю приладів, на стійці з боку водія, і закритий захисною кришкою.

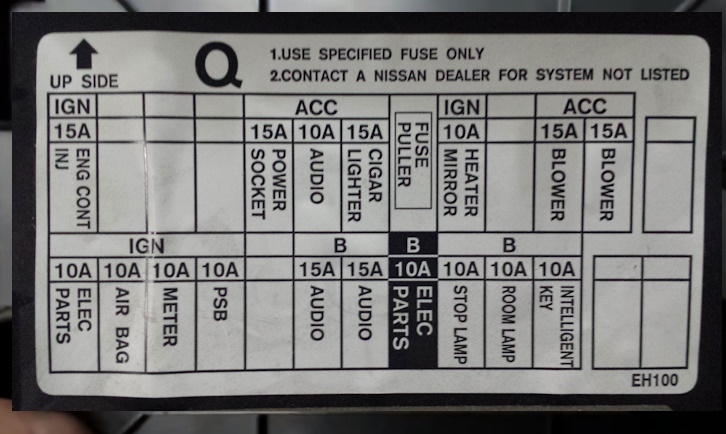

Звіряйте призначення елементів зі своєю схемою на зворотному боці кришки блоку.

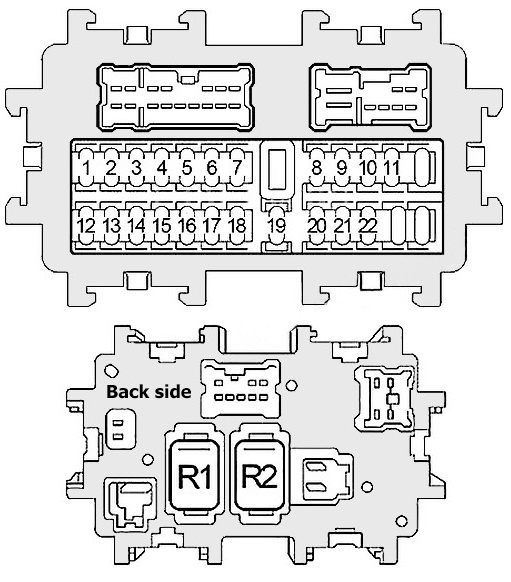

Схема
Призначення
| 1 | 15A Модуль керування кузовом (BCM), Модуль керування двигуном (ECM), Форсунки, Електросклопідйомники, Центральний замок, Покажчики поворотів, Аварійна світлова сигналізація, Внутрішнє освітлення, Люк |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | 15A Передня розетка живлення, Задня розетка живлення |
| 6 | 10A Комбінований перемикач, Об’єднаний підсилювач панелі приладів та кондиціонера, Мультимедійна система задніх сидінь, AV-модуль, Цифровий радіоприймач, Телефонний адаптер, Передній дисплей, CD-чейнджер, Адаптер iPod, Модуль керування камерою, Підсилювач BOSE, DVD-плеєр, Відеорозподільник, Задній дисплей, Модуль керування кузовом (BCM), Система Smart Key, Панель приладів, Внутрішнє освітлення |
| 7 | 15A Прикурювач |
| 8 | 10A Підігрів дзеркал |
| 9 | – |
| 10 | 15A Мотор вентилятора обігрівача |
| 11 | 15A Мотор вентилятора обігрівача |
| 12 | 10A Інтелектуальний круїз-контроль (ICC), Система попередження про виїзд зі смуги (LDW), Об’єднаний підсилювач панелі приладів та кондиціонера, Діагностичний роз’єм, Реле блокування селектора АКПП, Компресор кондиціонера, AV-модуль, Телефонний адаптер, Система Smart Key, Круїз-контроль ASCD, Реле вентилятора охолодження, Задня сонцезахисна шторка, Електрохромне дзеркало заднього виду, Реле обігріву заднього скла, Адаптивне переднє освітлення (AFS), Коректор фар, Система контролю тиску в шинах, Реле склоочисника |
| 13 | 10A Подушки безпеки (SRS) |
| 14 | 10A Панель приладів, Реле ліхтарів заднього ходу, AV-модуль, Блок керування камерою |
| 15 | 10A Система переднатягувачів ременів безпеки перед зіткненням |
| 16 | – |
| 17 | 15A Підсилювач BOSE |
| 18 | 15A Підсилювач BOSE |
| 19 | 10A Діагностичний роз’єм, Об’єднаний підсилювач панелі приладів та кондиціонера, Електрохромне дзеркало заднього виду, Пристрій відкривання гаражних воріт (Homelink), Компас, Датчик дощу |
| 20 | 10A Вимикач стоп-сигналів, Інтелектуальний круїз-контроль (ICC), Система Smart Key |
| 21 | 10A Панель приладів, Модуль керування кузовом (BCM), Електросклопідйомники, Центральний замок, Система регулювання положення водія, Електропривід сидінь, Покажчики поворотів, Аварійна світлова сигналізація, Внутрішнє освітлення, Люк |
| 22 | 10A Слот для ключа, Кнопка запуску, Система Smart Key, Зуммер, Блок розподілу живлення (PDU) |
Запобіжники 5 і 7, номіналом 15А, відповідають за прикурювач.
На зворотному боці блоку знаходяться: R1 – Реле обігрівача та R2 – Допоміжне реле.
Моторний відсік

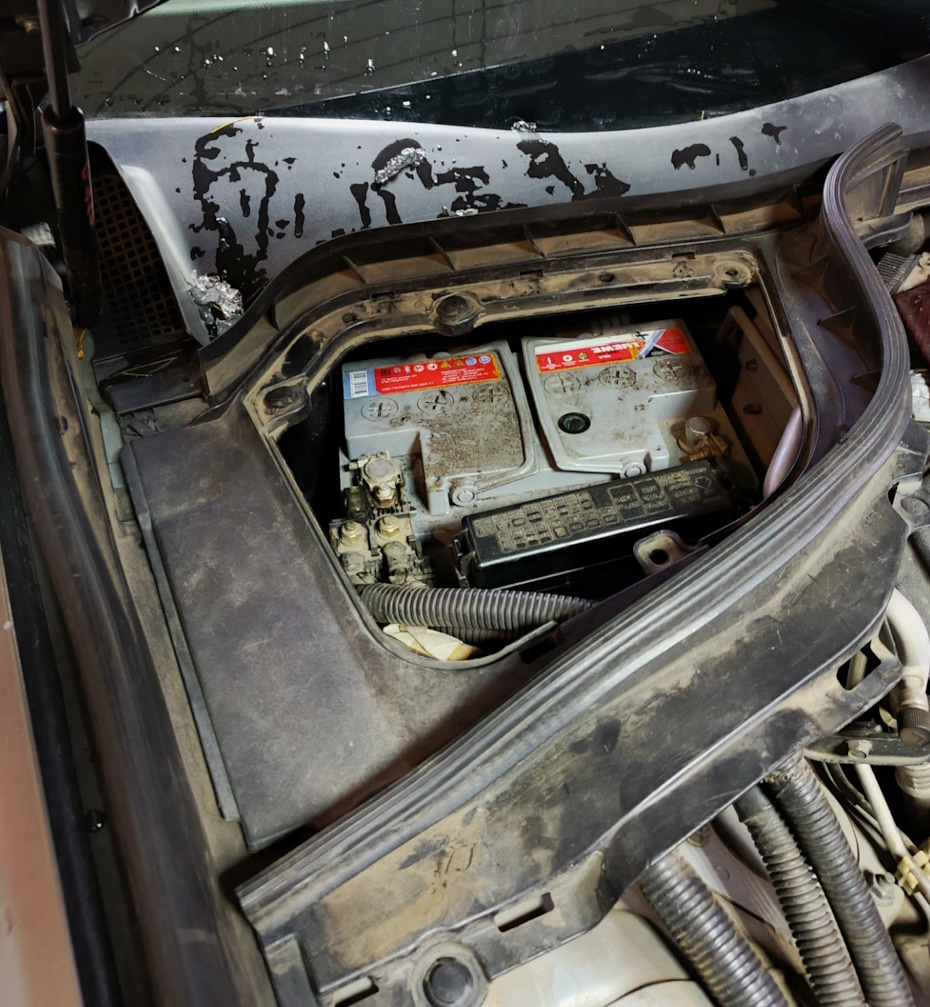

У моторному відсіку, в задній частині з боку пасажира, поруч з акумулятором, може бути розташовано 4 блоки запобіжників.

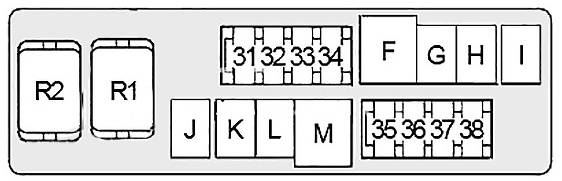

Блок запобіжників 1

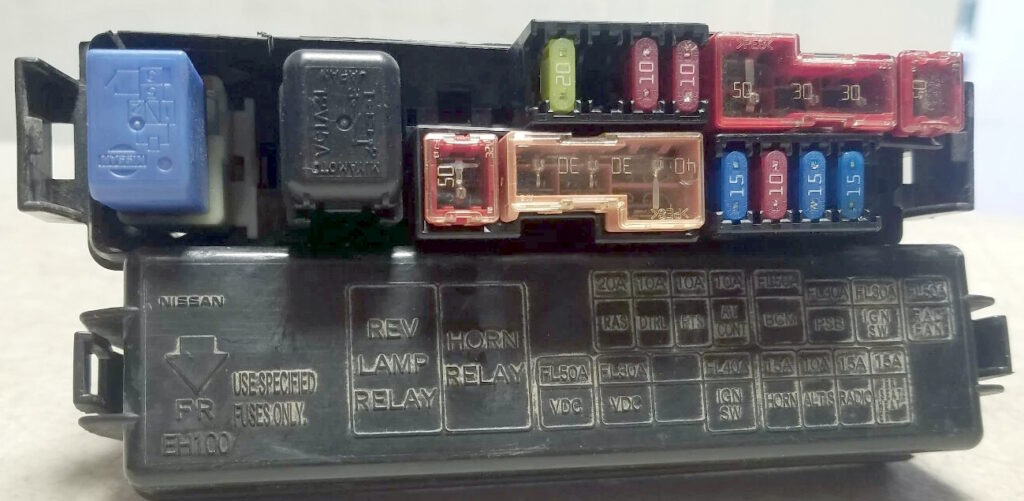

Фото – схема
Схема
Призначення
| 31 | 20A Система керування задніми колесами (RAS) |
| 32 | 10A Денні ходові вогні (DRL) |
| 33 | 10A Повний привід (AWD) |
| 34 | 10A Модуль керування трансмісією (TCM) |
| 35 | 15A Реле звукового сигналу |
| 36 | 10A Генератор |
| 37 | 15A Комбінований перемикач, AV-модуль, Цифровий радіоприймач, Телефонний адаптер, Передній дисплей, CD-чейнджер, Адаптер iPod, Модуль керування камерою, DVD-плеєр, Відеорозподільник, Задній дисплей, Індикатор протиугінної сигналізації |
| 38 | 15A Реле підігріву сидінь |
| F | 50A Модуль керування кузовом (BCM), Електросклопідйомники, Центральний замок, Електропривід сидінь, Покажчики поворотів, Аварійна світлова сигналізація, Внутрішнє освітлення, Люк, Система регулювання положення водія |
| G | 30A Система переднатягувачів ременів безпеки перед зіткненням |
| H | 30A Блок розподілу живлення запалювання (PDU) |
| I | 50A Реле вентилятора охолодження |
| J | 50A Система ABS/VDC/TCS |
| K | 30A Система ABS/VDC/TCS |
| L | – |
| M | 40A Стартер, Блок розподілу живлення (PDU) |
| Реле | |
| R1 | Звуковий сигнал |
| R2 | Ліхтарі заднього ходу |

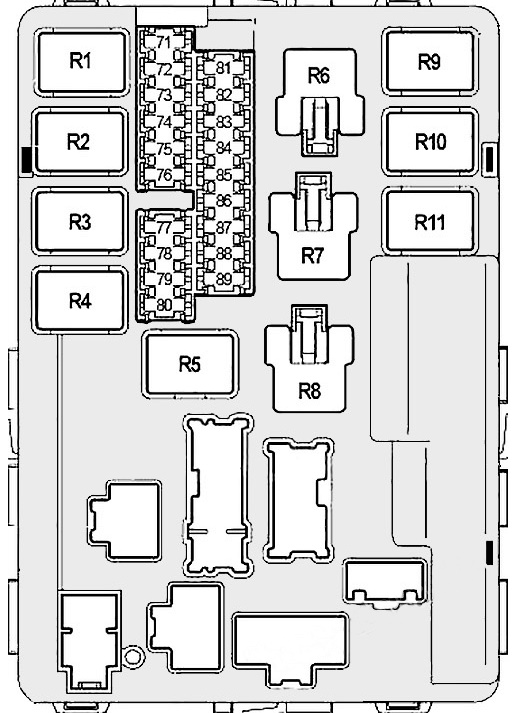

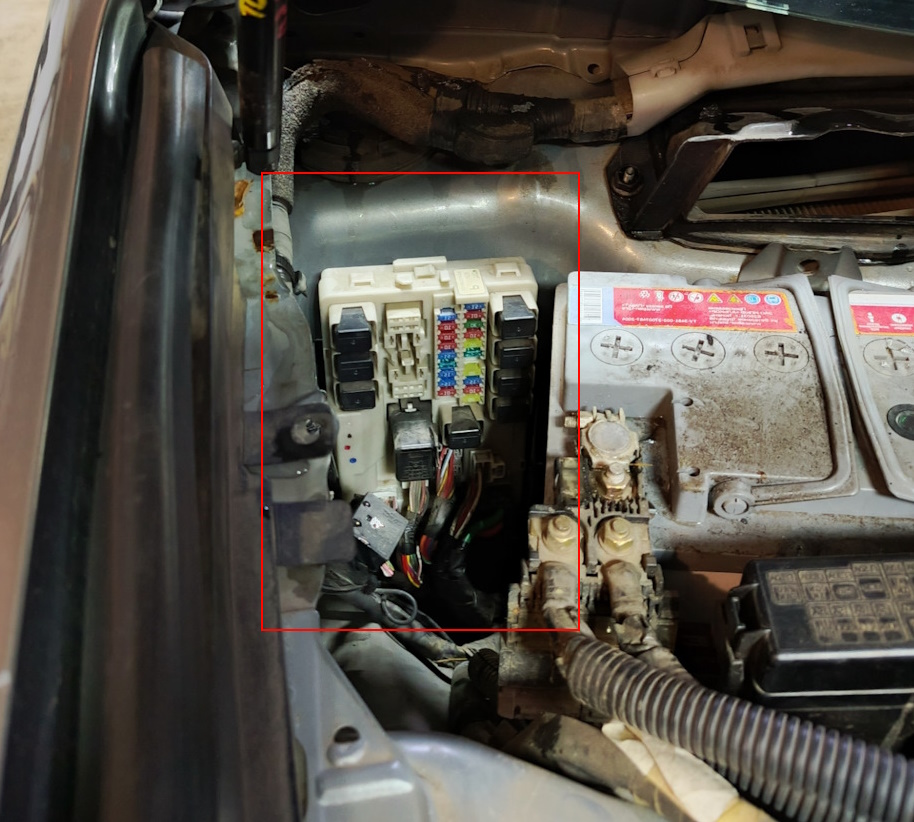

Блок запобіжників 2

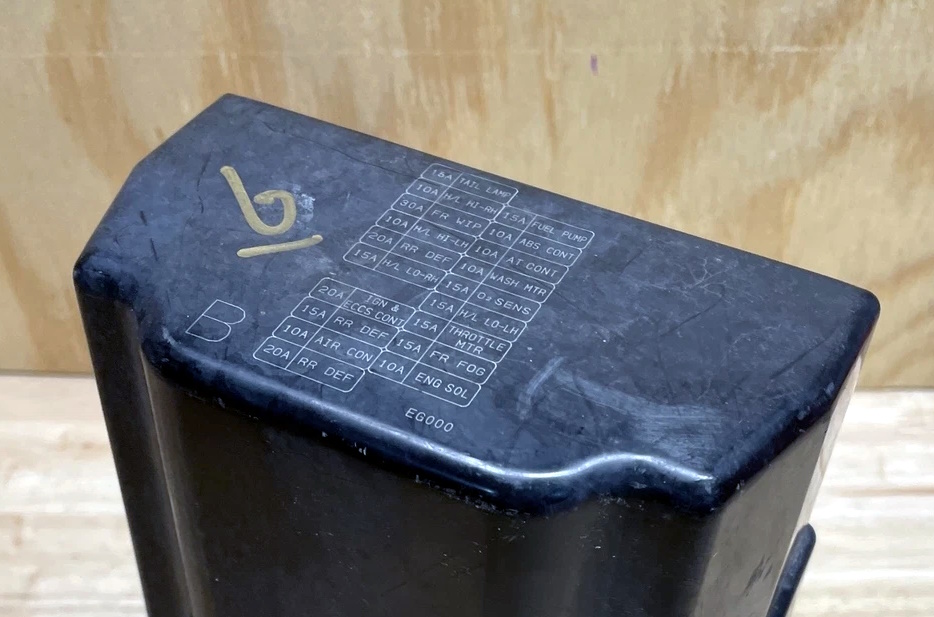

Встановлений за акумулятором і закритий захисною кришкою.
Схема
Призначення
| 71 | 15A Процесор IPDM, Реле габаритних вогнів (Габаритні вогні, Підсвічування номерного знака, Підсвічування панелі приладів, Задня сонцезахисна шторка) |
| 72 | 10A Права фара (Дальнє світло) |
| 73 | 30A Реле склоочисника |
| 74 | 10A Ліва фара (Дальнє світло) |
| 75 | 20A Реле обігріву заднього скла |
| 76 | 15A Права фара (Ближнє світло) |
| 77 | 20A Реле модуля керування двигуном (ECM) (ECM, Котушки запалювання, Конденсатор, Електромагнітний клапан керування фазами газорозподілу впускних клапанів, Магнітний сповільнювач керування фазами газорозподілу випускних клапанів (VQ35HR), Датчик масової витрати повітря, Вентиляційний клапан EVAP, Датчик положення муфти фаз газорозподілу впускних клапанів (VK45DE), Датчик положення колінчастого вала (VK45DE), Датчик положення розподільного вала (VK45DE), Система зміни геометрії впускного колектора (VK45DE)) |
| 78 | 15A Процесор IPDM |
| 79 | 10A Реле кондиціонера |
| 80 | 20A Реле обігріву заднього скла |
| 81 | 15A Реле паливного насоса |
| 82 | 10A Інтелектуальний круїз-контроль (ICC), Датчик кута повороту керма, Блок керування ABS/VDC/TCS, Датчик швидкості рискання та прискорення, Блок керування гідропідсилювачем керма, Система керування задніми колесами (RAS), Повний привід (AWD) |
| 83 | 10A Модуль керування трансмісією (TCM), Зимовий режим (Snow Mode) |
| 84 | 10A Мотор склоочисника, Омивач лобового скла |
| 85 | 15A Датчики співвідношення повітря-паливо, Кисневі датчики (Лямбда-зонди) |
| 86 | 15A Ліва фара (Ближнє світло) |
| 87 | 15A Реле дросельної заслінки |
| 88 | 15A Реле передніх протитуманних фар |
| 89 | – |
| Реле | |
| R1 | Блок керування двигуном (ECM) |
| R2 | Дальнє світло |
| R3 | Ближнє світло |
| R4 | Стартер |
| R5 | Запалювання |
| R6 | – |
| R7 | – |
| R8 | Підігрів сидінь |
| R9 | Дросельна заслінка |
| R10 | Паливний насос |
| R11 | Передні протитуманні фари |

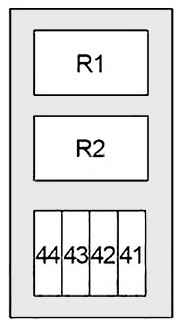

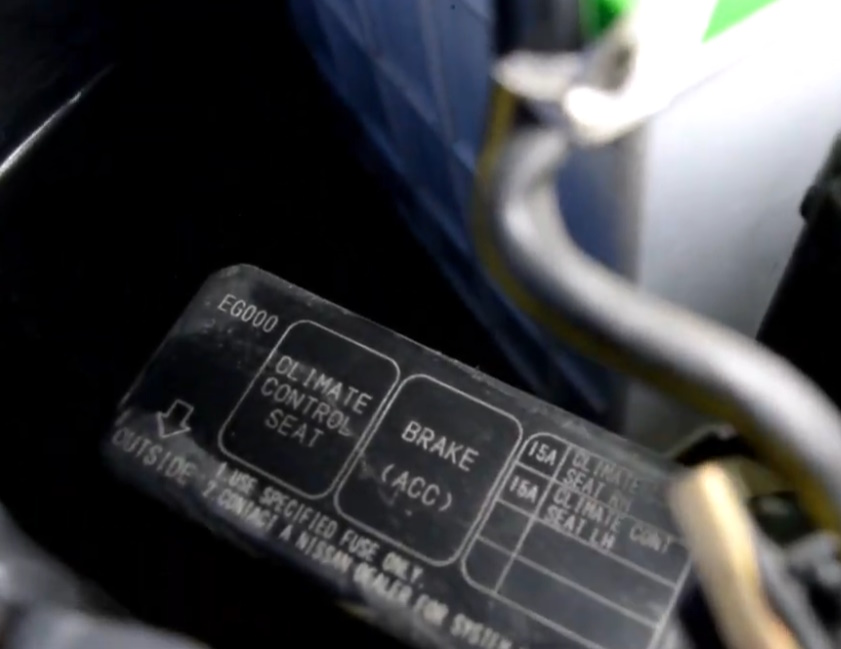

Блок запобіжників 3
Схема
Призначення
| 41 | 15A Клімат-контроль пасажирського сидіння |
| 42 | 15A Клімат-контроль водійського сидіння |
| 43 | – |
| 44 | – |
| Реле | |
| R1 | Сидіння з клімат-контролем |
| R2 | Інтелектуальний круїз-контроль (ICC) |
Блок запобіжників 4

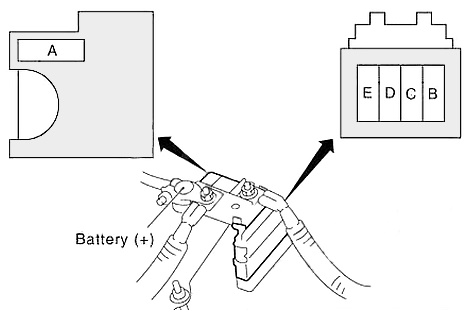

Цей блок запобіжників високої потужності прикріплений до позитивної клеми акумулятора.
Розшифровка
| A | 140A Генератор (або AWD), Запобіжники «B», «C» |
| B | 100A Запобіжники «31», «32», «33», «34», «35», «36», «37», «38», «F», «G», «H», «I», «J», «K», «M» |
| C | 80A Реле дальнього світла (Запобіжники «72», «74»), Реле ближнього світла (Запобіжники «76», «86»), Запобіжники «71», «73», «75», «87», «88» |
| D | 60A Допоміжне реле (Запобіжники «5», «6», «7»), Реле обігрівача (Запобіжники «10», «11»), Запобіжники «17», «18», «19», «20», «21», «22», «41», «42» |
| E | 80A Реле запалювання (Реле кондиціонера, Реле склоочисника, Реле швидкості склоочисника, запобіжники «81», «82», «83», «84», «85»), запобіжники «77», «78», «79», «80» |
Блок реле
Розташований поруч із бачком омивача.

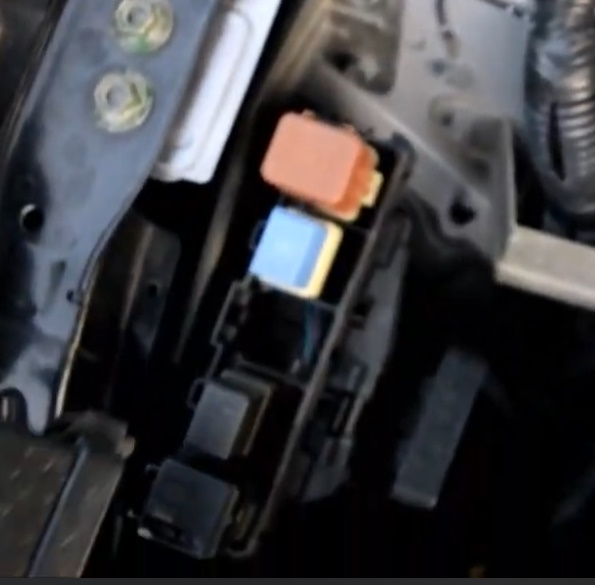

Приклад фото

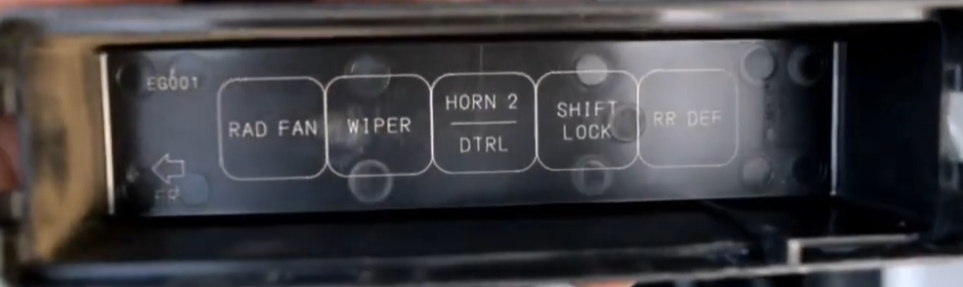

Схема реле з кришки блоку
Опис
- RAD FAN (Вентилятор радіатора)
- WIPER (Склоочисник)
- HORN 2 (Звуковий сигнал 2)
- DTRL (Денні ходові вогні)
- SHIFT LOCK (Блокування селектора АКПП)
- RR DEF (Обігрів заднього скла)
