Оновлений Infiniti QX80 випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023 та 2024 роках. У цій публікації ми надамо опис запобіжників і реле для рестайлінгового Infiniti QX80, включаючи схеми блоків запобіжників, їх розташування та фотографії. Ми виділимо запобіжник, який відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятися від описаного тут і залежить від року випуску та рівня електричного обладнання вашого автомобіля.
Пасажирський салон

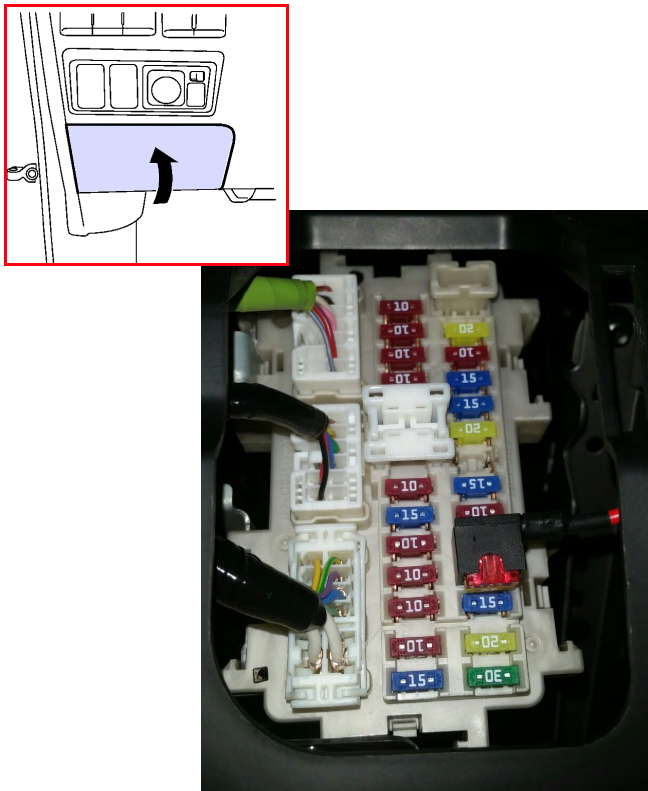

У салоні автомобіля блок запобіжників розташований під панеллю приладів з боку водія, за захисною кришкою.

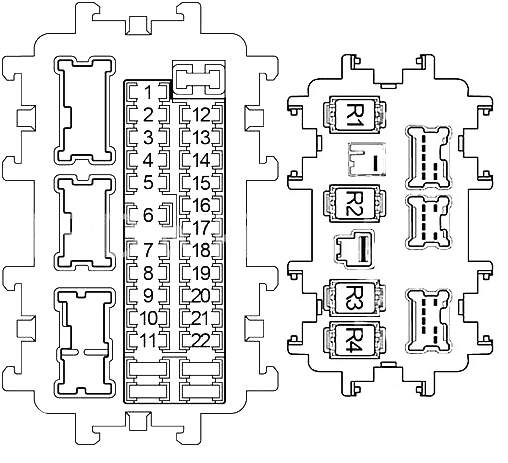

Схема
Призначення
| 1 | 10A Комбінований перемикач |
| 2 | 10A Блок датчиків діагностики подушок безпеки (SRS), Блок керування системою класифікації пасажирів |
| 3 | 10A Вимикач гальм інтелектуального круїз-контролю (ICC), Вимикач гальм системи автоматичного контролю швидкості (ASCD), Вимикач стоп-сигналу, Електродвигун коректора фар (лівий/правий), Роз’єм передачі даних (OBD), Датчик кута повороту керма, Комбінація приладів, Вимикач підігріву керма, Блок керування системою попередження про низький тиск у шинах, Блок керування підсилювачем керма, Шлюз CAN, Потрійний перемикач (перемикач APS), Блок керування адаптивною системою переднього освітлення (AFS), Головний вимикач розетки 120В змінного струму, Реле сидінь з клімат-контролем |
| 4 | 10A Керування заднім кондиціонером, Блок керування системою кругового огляду, Автоматичний підсилювач кондиціонера, Іонізатор, Блок керування аудіо/відео (AV), Реле заднього кондиціонера, Датчик виявлення вихлопних газів / зовнішніх дверей, Модуль керування автоматичними задніми дверима, Внутрішнє дзеркало з автоматичним затемненням, Блок керування сонаром, Модуль керування телематикою |
| 5 | 15A Підсилювач BOSE |
| 6 | 10A Роз’єм передачі даних (OBD), Годинник, Вимикач розблокування сидінь другого ряду (лівий/правий), Зуммер попередження інтелектуального ключа, Блок керування ременями безпеки Pre-crash, Датчик дощу/світла, Внутрішнє дзеркало з автоматичним затемненням, Комбінація приладів |
| 7 | 10A Вимикач стоп-сигналу, Модуль керування кузовом (BCM), Реле утримання гальм інтелектуального круїз-контролю (ICC), Електричне гальмо |
| 8 | 15A Підсилювач BOSE |
| 9 | 10A Блок керування системою кругового огляду, Автоматичний підсилювач кондиціонера, Модуль керування автоматичними задніми дверима, Вимикач нахилу спинки (лівий/правий), Вимикач складання сидінь (лівий/правий), Зуммер попередження автоматичних задніх дверей |
| 10 | 10A Кнопка запуску двигуна, Перемикач пам’яті сидінь, Модуль керування кузовом (BCM) |
| 11 | 10A Комбінація приладів, Шлюз CAN |
| 12 | 20A Реле додаткового обладнання №2 |
| 13 | 10A Перемикач повного приводу (4WD), Блок перемикачів режиму снігу / режиму буксирування / вимкнення VDC |
| 14 | 15A Вимикач підігріву сидінь другого ряду (лівий/правий) |
| 15 | 15A Вимикач підігріву передніх сидінь (лівий/правий) |
| 16 | 20A Реле заднього вентилятора |
| 17 | – |
| 18 | 20A Розетка живлення на консолі |
| 19 | 10A Перемикач дистанційного керування дзеркалами дверей (2010-2013), Блок керування сонаром (2010-2013), Блок керування системою кругового огляду, Автоматичний підсилювач кондиціонера, Багатофункціональний перемикач, Блок керування аудіо/відео (AV), Передній дисплей, Відеорозподільник, Головний перемикач склопідйомників (2014-2017), Підсилювач BOSE (2014-2017), Модуль керування телематикою (TCU (2014-2017)), Перемикач телематики (2014-2017) |
| 20 | 20A Передня розетка живлення (прикурювач), Розетка живлення в багажному відділенні, Реле додаткового обладнання №2 |
| 21 | 15A Електродвигун переднього вентилятора |
| 22 | 15A Електродвигун переднього вентилятора |
| Реле | |
| R1 | Запалювання |
| R2 | Запалювання №2 |
| R3 | Додаткове обладнання (ACC) |
| R4 | Вентилятор |
За прикурювач відповідають запобіжники номер 18 або 20.
Моторний відсік

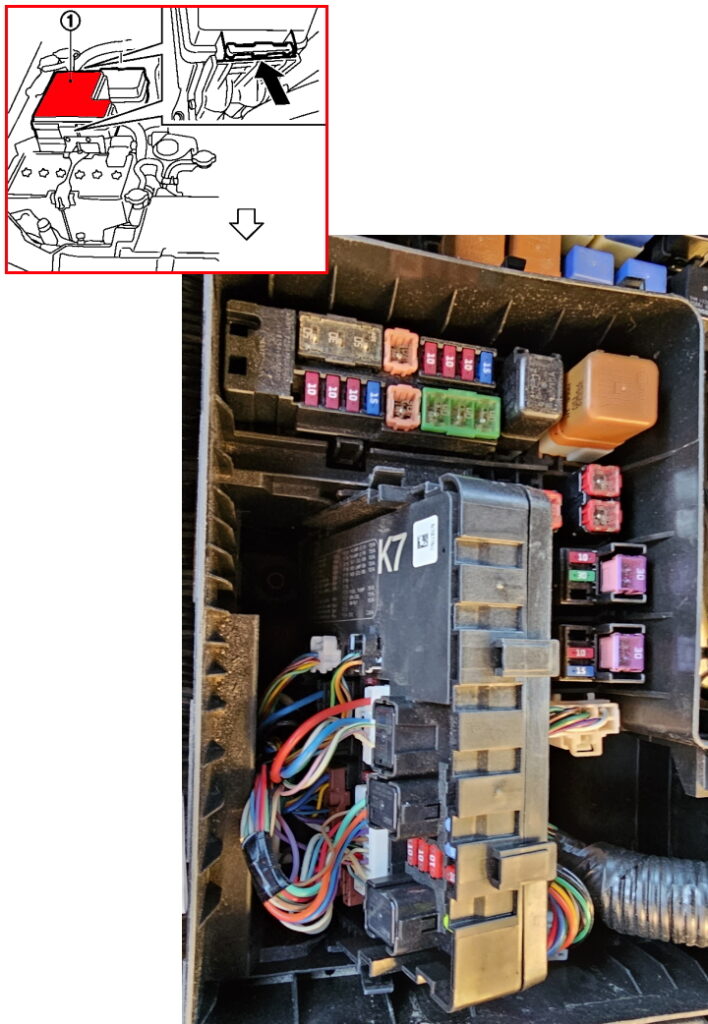

Під капотом, у моторному відсіку автомобіля, з лівого боку, поруч з акумулятором, розташовані 4 блоки із запобіжниками та реле.
Звіряйте актуальне призначення зі своєю схемою на зворотному боці захисної кришки.

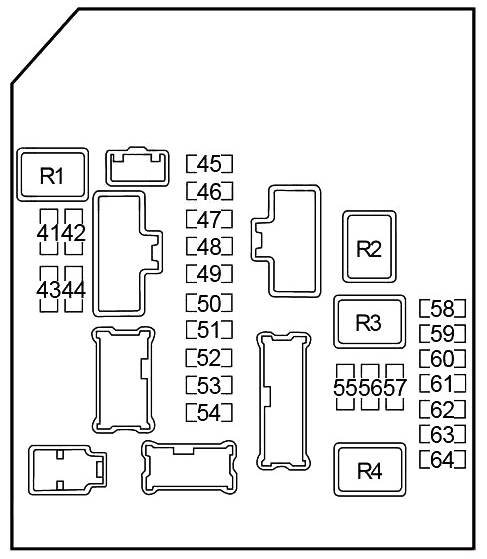

Блок запобіжників 1
Схема
Призначення
| 41 | 15A Реле обігріву заднього скла |
| 42 | 15A Реле обігріву заднього скла |
| 43 | 20A Модуль керування двигуном (ECM), Підсилювач антени NATS, Реле ECM (Датчик масової витрати повітря, Електромагнітний клапан продувки адсорбера EVAP, Модуль керування системою зміни фаз газорозподілу та висоти підйому клапанів (VVEL), Електромагнітний клапан керування фазами впускних клапанів, Датчик співвідношення повітря/паливо (A/F), Датчик кисню з підігрівом (лямбда-зонд), Клапан повернення палива, Клапан керування вентиляцією адсорбера EVAP) |
| 44 | 10A Реле блокування керма |
| 45 | 30A Реле передніх склоочисників |
| 46 | 10A Реле задніх габаритних вогнів причепа, Задній комбінований ліхтар (лівий), Габаритний ліхтар (правий/лівий), Підсвічування номерного знака |
| 47 | 10A Підсвічування бардачка, Вимикач сидінь з клімат-контролем, Керування заднім кондиціонером, Блок керування системою кругового огляду, Вимикач підігріву керма, Блок перемикачів повного приводу (4WD), Селектор АКПП, Багатофункціональний перемикач, Вимикач підігріву передніх сидінь, Вимикач підігріву сидінь другого ряду (лівий/правий), Годинник, Вимикач розблокування сидінь другого ряду (лівий/правий), Електричне гальмо, Головний вимикач розетки 120В змінного струму, Розетка живлення на консолі (підсклянник), Блок перемикачів режиму снігу / режиму буксирування / вимкнення VDC, Перемикач коректора фар, Перемикач дистанційного керування дзеркалами дверей, Комбінований перемикач (спіральний кабель), Вимикач аварійної сигналізації, Перемикач скидання пробігу та керування підсвічуванням, Перемикач маршрутного комп’ютера, Головний вимикач автоматичних задніх дверей, Потрійний перемикач, Подвійний перемикач, Задній комбінований ліхтар (правий), Фонове підсвічування ручки передніх дверей, Фонове підсвічування ручки задніх дверей, Лампа для читання карт, Перемикач телематики |
| 48 | – |
| 49 | 10A Реле кондиціонера |
| 50 | 15A Передні протитуманні фари |
| 51 | 10A Права фара (дальнє світло) |
| 52 | 10A Ліва фара (дальнє світло) |
| 53 | 15A Ліва фара (ближнє світло) |
| 54 | 15A Права фара (ближнє світло) |
| 55 | 10A Реле ліхтарів заднього ходу, Реле живлення причепа, Модуль керування трансмісією (TCM) |
| 56 | 10A Блок керування роздавальною коробкою |
| 57 | 10A ABS, Реле стоп-сигналів, Датчик кутової швидкості / бічного / поздовжнього прискорення (G-сенсор) |
| 58 | – |
| 59 | – |
| 60 | 15A Реле форсунок |
| 61 | 15A Котушки запалювання, Конденсатор |
| 62 | 10A Модуль керування двигуном (ECM) |
| 63 | – |
| 64 | 20A Реле електродвигуна керування дросельною заслінкою |
| Реле | |
| R1 | Обігрів заднього скла |
| R2 | Запалювання №3 |
| R3 | Запалювання №2 |
| R4 | Запалювання |

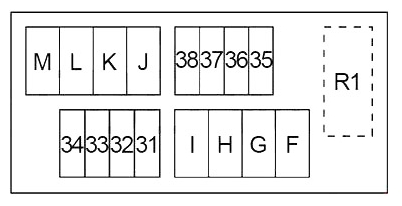

Блок запобіжників 2
Схема
Призначення
| 31 | 15A Реле звукового сигналу |
| 32 | 10A Генератор |
| 33 | 10A Актуатор педалі акселератора |
| 34 | 10A Блок керування роздавальною коробкою |
| 35 | 15A Блок керування аудіо/відео (AV), Передній дисплей, Відеорозподільник, Дисплей у підголівнику (лівий/правий), Модуль керування телематикою |
| 36 | 10A Реле звукового сигналу охоронної системи автомобіля |
| 37 | 10A IPDM (Реле запалювання №2 (Модуль керування пневмопідвіскою), Реле запалювання №3 (Попереджувальний зуммер, Подвійний перемикач (Перемикач систем попередження), Реле утримання гальм інтелектуального круїз-контролю (ICC), Датчик інтелектуального круїз-контролю (ICC), Актуатор педалі акселератора, Блок керування передовими системами допомоги водієві (ADAS), Бічний радар (лівий/правий), Блок камери контролю смуги руху) |
| 38 | 10A Модуль керування трансмісією (TCM) |
| F | 40A Електричне гальмо, Запобіжники: “T”, “V”, “79”, “84”, “85”, “86” |
| G | 40A Реле запалювання №1 (Запобіжники: “1”, “2”, “3”, “4”, “16”), Запобіжники: “12”, “81”, “82”, “83”, “U” |
| H | 40A IPDM (Інтелектуальний модуль розподілу живлення) |
| I | 30A Реле повітряного компресора |
| J | 30A Блок керування роздавальною коробкою |
| K | 50A Модуль керування кузовом (BCM), Автоматичний вимикач (Блок керування автоматичним позиціонером водія, Блок керування сидінням водія, Вимикач поперекової підтримки) |
| L | 30A ABS |
| M | 50A ABS |
| Реле | |
| R1 | Звуковий сигнал |
Додаткові запобіжники
Схема
Призначення
| P | 50A Реле запалювання (Запобіжники: “71”, “72”, “73”, “74”) |
| O | 50A Реле електродвигуна актуатора системи зміни фаз газорозподілу та висоти підйому клапанів (VVEL) |
| R | 50A Запобіжники: “T”, “79” |
| Q | 50A Запобіжники: “S”, “75”, “76”, “77” |
| 50A Запобіжники: “S”, “75”, “76”, “77”, “87”, “88”, “89”, “90” | |
| 75 | 15A Реле антиобліднювача склоочисників |
| 76 | 10A Реле підігріву керма |
| 77 | 30A Блок керування ременями безпеки Pre-crash |
| S | 30A Сидіння другого ряду (Реле розблокування ліве/праве, Реле підйому 2 ліве/праве, Реле опускання 2 ліве/праве) |
| 78 | – |
| 79 | 30A Блок інвертора |
| 80 | 10A Реле антиобліднювача склоочисників, Дзеркало дверей |
| T | 30A Модуль керування автоматичними задніми дверима |

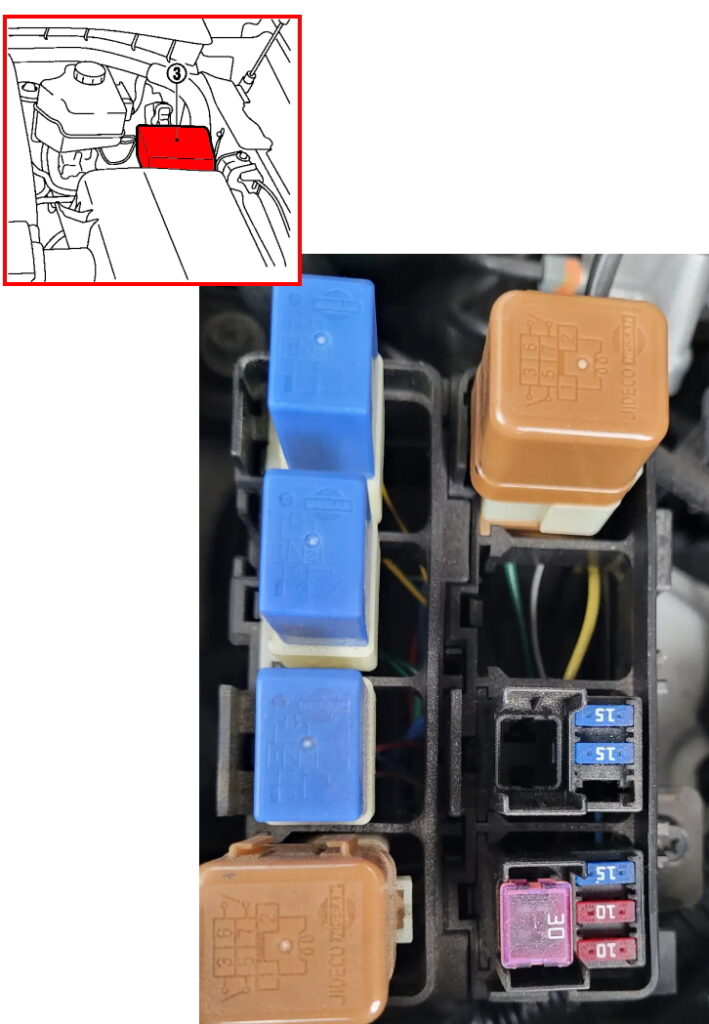

Блок реле 1
Цей блок реле розташований за головним блоком запобіжників і реле.

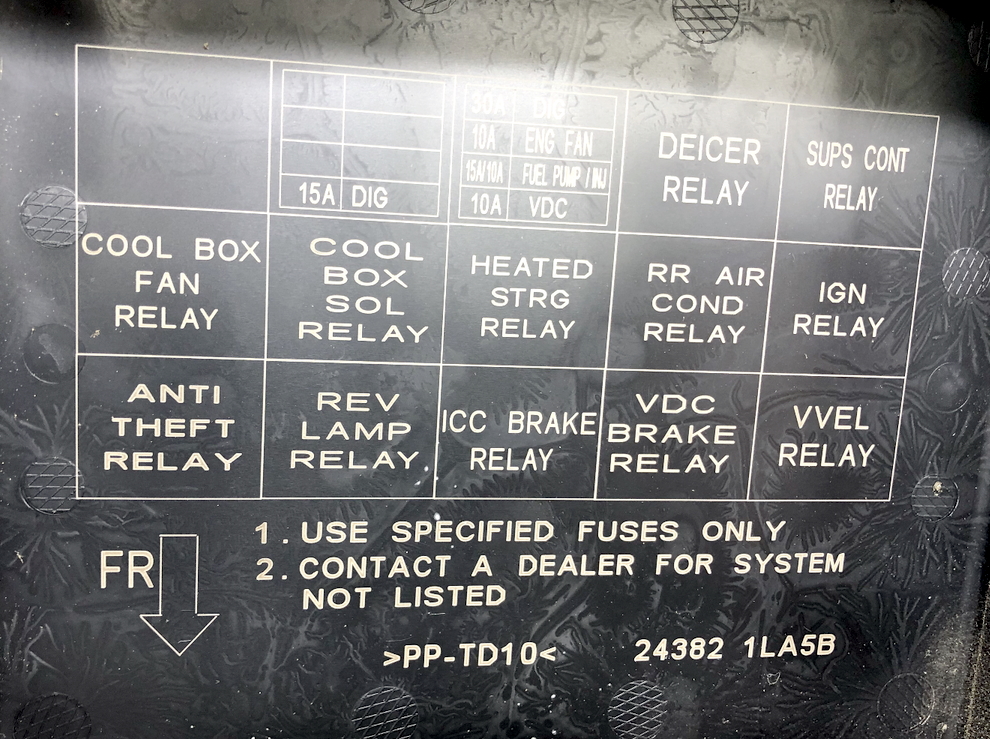

Схема з кришки
Схема
Розшифровка
| 71 | 30A Модуль керування двигуном (ECM) |
| 72 | 10A Муфта вентилятора охолодження з електронним керуванням |
| 73 | 15A Модуль керування паливним насосом |
| 74 | 10A ABS |
| 87 | 15A Реле форсунок |
| 88 | 10A Реле денних ходових вогнів (ДХВ) |
| 89 | 10A Реле денних ходових вогнів (ДХВ) |
| 90 | 10A Реле денних ходових вогнів (ДХВ) |
| Реле | |
| R1 | Дистанційний запуск двигуна |
| R2 | – |
| R3 | Звуковий сигнал охоронної системи автомобіля |
| Денні ходові вогні (ДХВ) | |
| R4 | – |
| R5 | – |
| R6 | Ліхтарі заднього ходу |
| R7 | Підігрів керма |
| R8 | Утримання гальм інтелектуального круїз-контролю (ICC) |
| R9 | Антиобліднювач склоочисників |
| R10 | Задній кондиціонер |
| R11 | Стоп-сигнал |
| R12 | Повітряний компресор |
| R13 | Запалювання |
| R14 | Електродвигун актуатора системи зміни фаз газорозподілу та висоти підйому клапанів (VVEL) |

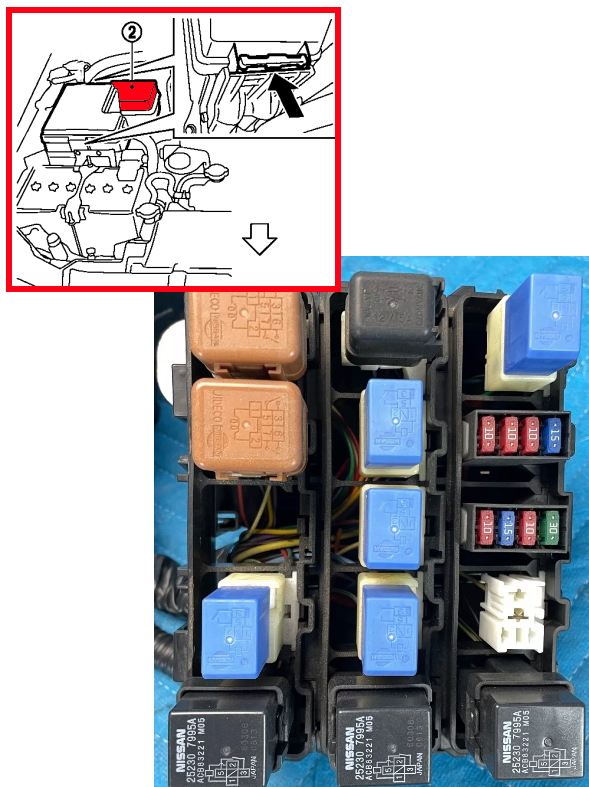

Блок реле 2
Цей блок реле встановлений на іншому боці моторного відсіку.
Приклад схеми з кришки
Схема
Опис
| 81 | 30A Блок керування ременями безпеки Pre-crash / 15A Реле сидінь з клімат-контролем |
| 82 | 15A Реле лівого сидіння з клімат-контролем |
| 83 | 15A Реле правого сидіння з клімат-контролем |
| 84 | 10A Реле задніх габаритних вогнів причепа |
| 85 | 10A Реле ліхтарів заднього ходу |
| 86 | 15A Реле лівого покажчика повороту причепа, Реле правого покажчика повороту причепа |
| U | 30A Реле омивача фар |
| V | 30A Реле живлення причепа |
| Реле | |
| R1 | Сидіння з клімат-контролем |
| R2 | Правий покажчик повороту причепа |
| R3 | Омивач фар |
| R4 | Лівий покажчик повороту причепа |
| R5 | Задні габаритні вогні причепа |
| R6 | Живлення причепа |
Блок силових запобіжників
Головний блок силових запобіжників розташований на плюсовій клемі акумулятора.
Схема
Призначення
- A – 140A Генератор, Запобіжники: “C”, “D”, “E”
- B – 80A Запобіжники: “O”, “P”, “Q”, “R”
- C – 100A Реле запалювання (Реле високої швидкості передніх склоочисників, Запобіжники: “55”, “56”, “57”, “60”, “61”, “62”), Запобіжники: “41”, “42”, “43”, “44”, “64”
- D – 80A Реле додаткового обладнання (Запобіжники: “18”, “19”, “20”), Реле запалювання №2 (Запобіжники: “13”, “14”, “15”), Реле вентилятора (Запобіжники: “21”, “22”), Запобіжники: “5”, “6”, “7”, “8”, “9”, “10”, “11”
- E – 80A Запобіжники: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M”
- N – 60A Реле дальнього світла фар (Запобіжники: “51”, “52”), Реле ближнього світла фар (Запобіжники: “53”, “54”), Реле габаритних вогнів (Запобіжники: “46”, “47”), Реле передніх протитуманних фар (Запобіжник: “50”), Запобіжники: “45”, “49”
