Четверте покоління Nissan March випускалося в 2010, 2011, 2012, 2013, 2014, 2015 і 2016 роках з кодом моделі K13. За цей час модель пройшла рестайлінг. У цій статті ви знайдете опис запобіжників і реле Nissan March 4G, а також схеми блоків запобіжників та їх розташування. Ми виділимо запобіжник прикурювача.
Призначення елементів у ваших блоках та їх значення можуть відрізнятися від представлених.

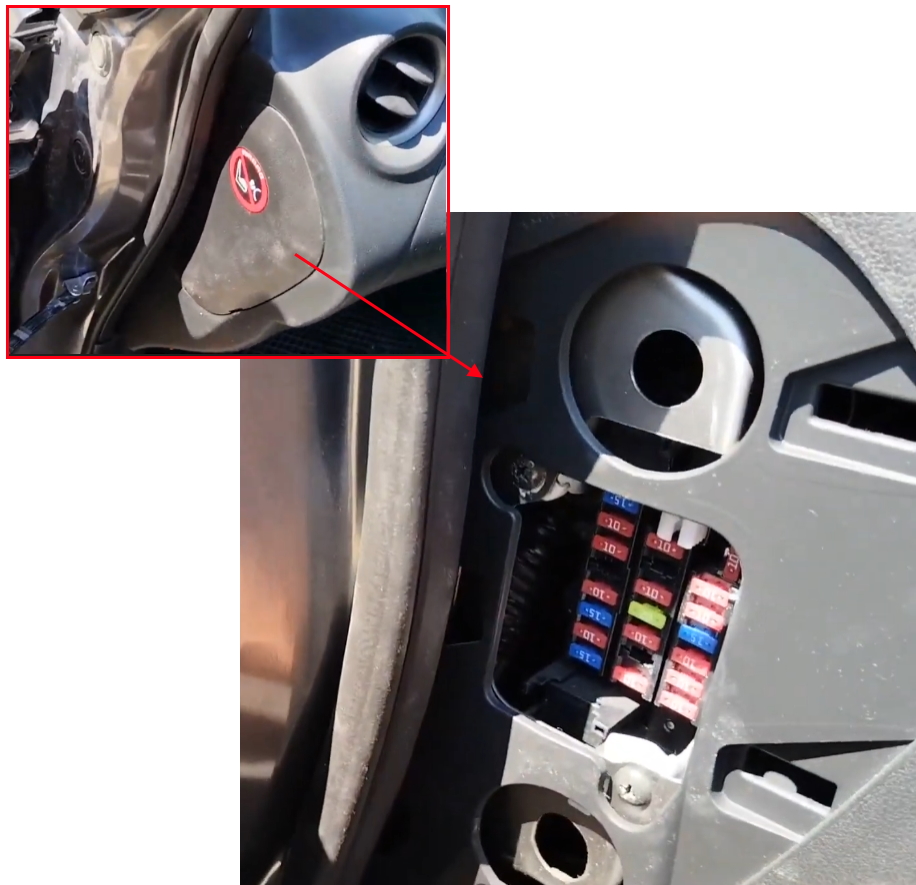

Пасажирський салон
Розташований у торці панелі приладів, за бічною кришкою.
Звіряйте призначення елементів зі своєю схемою на зворотному боці захисної кришки.
Фото
Схема
Призначення
- 10A – Електрообладнання згідно зі схемою на зворотному боці кришки
- 10A – Електрообладнання згідно зі схемою на зворотному боці кришки
- 10A – Омивачі
- 10A – SRS, Подушки безпеки
- 10A – Електрообладнання згідно зі схемою на зворотному боці кришки
- 20A
- 10A – Система запуску, інтелектуальний ключ (Intel. key)
- 20A – Обігрів заднього скла, BCM (модуль керування кузовом)
- 10A – Електрообладнання згідно зі схемою на зворотному боці кришки
- 15A – Прикурювач, передня розетка живлення
- 10A – Дзеркала, дисплей аудіосистеми
- 10A – Аудіосистема, панель приладів
- 15A – Система кондиціонування
- 20A – Система кондиціонування
- 15A – Система кондиціонування
- R1 – реле електрообладнання пасажирського салону
- R2 – реле системи запалювання
- R3 – реле вентилятора
За прикурювач відповідає запобіжник номер 15 на 15А.
Моторний відсік

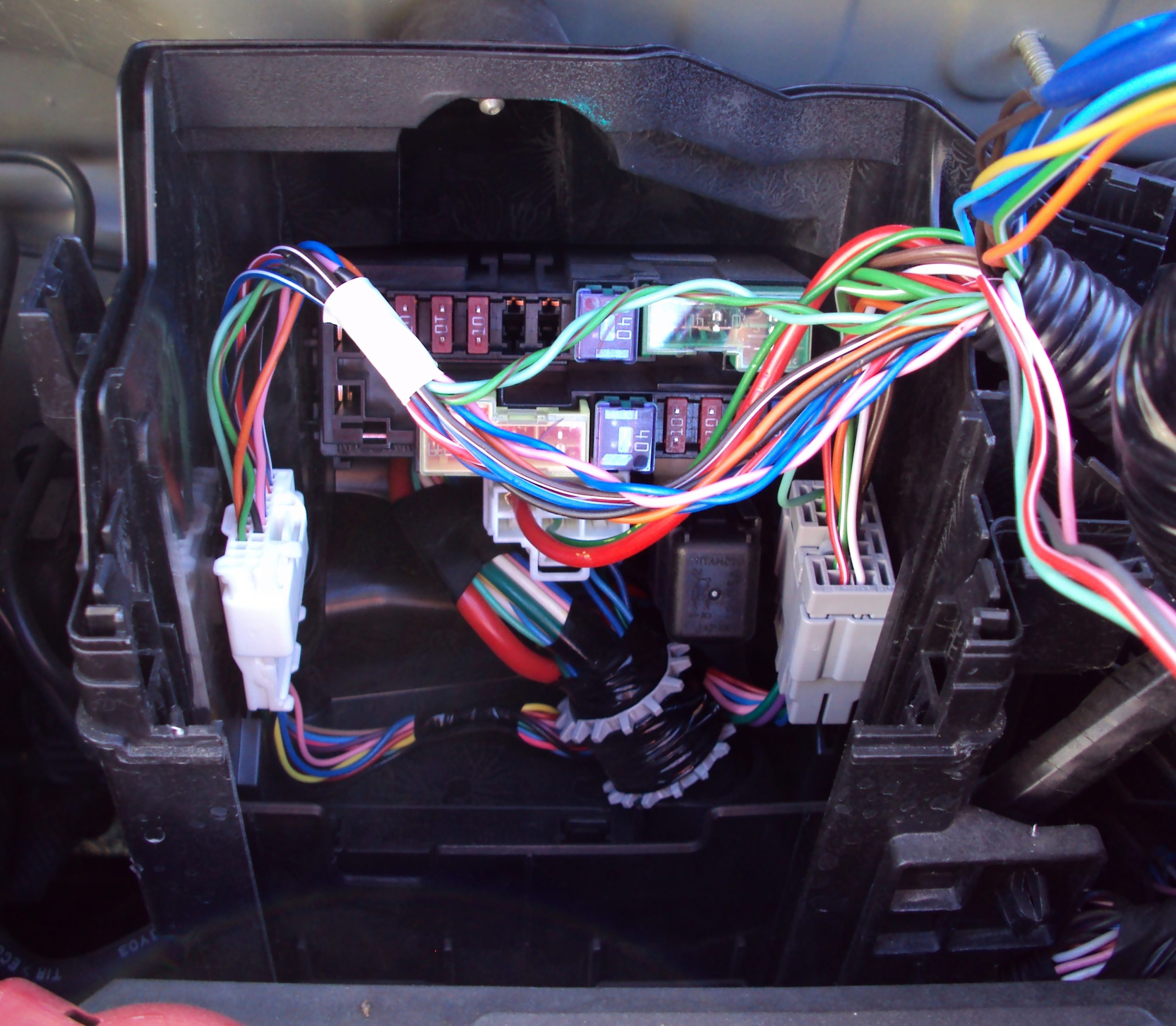

Блок запобіжників і реле
Розташування
Фото
Схема
Позначення
| 34 | 10A Фари |
| 35 | 10A Фари |
| 37 | 10A Лампи, габарити, система паркування |
| 38 | – |
| 39 | 30A Омивач |
| 40 | 15A Фари ближнього світла |
| 41 | 15A Фари ближнього світла |
| 42 | 10A Реле кондиціонера |
| 48 | 15A Реле паливного насоса |
| 49 | 10A Модуль керування кузовом (BCM) та двигуном (ECM), система інтелектуального ключа, функція запуску двигуна |
| 50 | 10A Система керування гальмами |
| 51 | 10A Система керування двигуном (ECM) |
| 52 | 15A Реле керування двигуном дросельної заслінки |
| 53 | 20A Реле ECM, система керування двигуном, NVIS (протиугінна система Nissan) |
| 54 | 15A Система керування двигуном |
| 55 | 10A Система керування двигуном |
Блок запобіжників
Розташований поруч із монтажним блоком.
Приклад фото
Схема на кришці блоку
Опис
| TAIL LAMP | Задні ліхтарі (габаритні вогні, стоп-сигнали, підсвічування номерного знака) |
| ALT S HORN | Генератор / Звуковий сигнал |
| AT CONT / PTC / HP FUEL | Керування АКПП, PTC обігрівач, паливний насос високого тиску |
| ESCL | Електронне блокування рульової колонки |
| PTC / VINJ1 / GRILL SHUTTER | PTC обігрівач, форсунка VINJ1, жалюзі радіатора |
| RAD FAN / ABS | Вентилятор радіатора та ABS |
| EPS | Електропідсилювач керма (EPS) |
| 4WD / HLC / DCDC B1 | Повний привід (4WD), блокування диференціала, DC-DC перетворювач 1 |
| DCDC B2 / ABS | DC-DC перетворювач 2, ABS |
| ABS SOL / VDC SOL | Соленоїди ABS та VDC (система динамічної стабілізації) |
| TAIL LAMP / HEATED SEAT | Задні ліхтарі / Підігрів сидінь |
| P/WDW BCM | Модуль керування кузовом (BCM) та електросклопідйомники |
| IGN SW | Ланцюг запалювання (замок запалювання) |
| ABS / VDC / RAD FAN | ABS, система стабілізації VDC, вентилятор радіатора |
| AUDIO / VINJ2 | Аудіосистема / Форсунка VINJ2 |
| STOP LAMP | Стоп-сигнали |
| FR FOG | Передні протитуманні фари |
Схема
Призначення
| 23 | |
| 24 | 10A Система зарядки, звуковий сигнал, система Smart Key, охоронна система автомобіля |
| 25 | 10A Система керування варіатором (CVT) |
| 26 | |
| 27 | |
| 28 | |
| 29 | 15A Аудіосистема / 20A Навігація, дисплей аудіосистеми |
| 30 | 10A Модуль керування кузовом (BCM), система керування гальмами, система керування двигуном (ECM), система інтелектуального ключа |
| 31 | 15A Передні протитуманні фари |
| F | 40A / 50A Реле вентилятора охолодження |
| G | 40A Модуль керування кузовом (BCM), система денних ходових вогнів (ДХВ), передні протитуманні фари, система передніх склоочисників та омивачів |
| H | 40A Система запуску, реле запалювання |
| I | 40A |
| J | 60A Електропідсилювач керма (EPS) |
| K | |
| L | 30A Система керування гальмами |
| M | 30A Система керування гальмами |

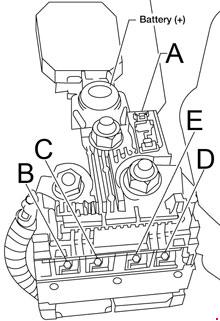

Блок силових запобіжників
Розташований на плюсовій клемі акумуляторної батареї.
- A – 120A – Генератор
- B – 60A – Запалювання, реле, запобіжники
- C – 80A – Аксесуари, реле, запобіжники
- D – 100A – Запобіжники
- E – 80A – Реле ламп, запобіжники
