Nissan Altima L30 представляє 2-ге покоління модельного ряду Altima, яке випускалося в 1998, 1999, 2000, 2001 роках з двигунами об’ємом 2,4 літра. У цій статті ви знайдете опис запобіжників та реле Nissan Altima L30 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання. Також ми покажемо, який запобіжник відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від описаного тут і залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон
Розташування
Схема розташування
Позначення
- Блок керування ABS (антиблокувальна система)
- Роз’єм SMJ, реле склопідйомників, реле багатофункціонального дистанційного керування, автоматичний вимикач 1 (склопідйомники), автоматичний вимикач 2 (електропривод сидінь)
- Блок керування системою безключового доступу (Smart Entrance)
- Модуль керування трансмісією (TCM)
- Підсилювач склоочисників
- Блок датчиків діагностики подушок безпеки (SRS/Airbag)
- Модуль керування двигуном (ECM)
- Блок керування ASCD (круїз-контроль)
Блок запобіжників
У салоні автомобіля блок запобіжників розташований у нижній частині панелі приладів з боку водія.
Звіряйте актуальне призначення зі схемою на зворотному боці захисної кришки вашого автомобіля.

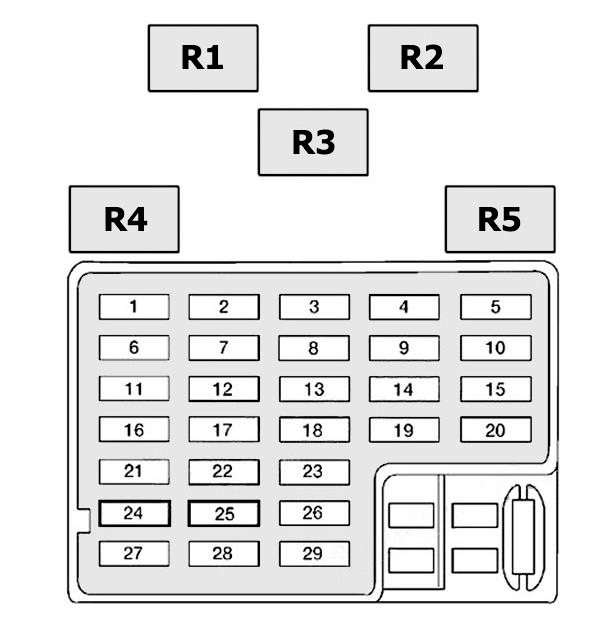

Схема
Призначення
| 1 | 15A Електродвигун вентилятора обігрівача |
| 2 | 15A Електродвигун вентилятора обігрівача |
| 3 | 10A Модуль керування трансмісією (TCM) |
| 4 | 20A Реле обігріву заднього скла |
| 5 | 20A Реле обігріву заднього скла |
| 6 | 10A Реле кондиціонера, підсилювач терморегулятора |
| 7 | 10A Датчик кисню з підігрівом (лямбда-зонд) |
| 8 | 10A Круїз-контроль (ASCD), реле обігріву заднього скла, таймер обігріву заднього скла, діагностичний роз’єм (DLC), блок кнопкового керування, звуковий сигнал попередження, перемикач блокування селектора АКПП, реле склопідйомників, денні ходові вогні (DRL), блок керування безключовим доступом |
| 9 | 10A Перемикач дзеркал заднього виду |
| 10 | 10A Аудіосистема, реле розетки живлення, блок керування безключовим доступом |
| 11 | 10A Вимикач аварійної сигналізації |
| 12 | 10A Перемикач положення Паркінг/Нейтраль, спідометр, тахометр, покажчик рівня палива, контрольні лампи, індикатор вимкнення овердрайву (O/D Off) |
| 13 | 20A ’00-’01: Прикурювач |
| 15A ’98-’99: Прикурювач | |
| 14 | 15A Вимикач стоп-сигналів, модуль керування трансмісією (TCM) |
| 15 | — |
| 16 | — |
| 17 | 15A Реле паливного насоса |
| 18 | 10A Клапан керування продувкою адсорбера (EVAP), перепускний клапан вакуумного відсікання, клапан IACV-AAC (регулятор холостого ходу), датчик положення дросельної заслінки |
| 19 | 20A Система передніх склоочисників та омивача |
| 20 | 10A Вимикач аварійної сигналізації, реле багатофункціонального дистанційного керування |
| 21 | 10A Форсунки |
| 22 | 10A Блок датчиків діагностики подушок безпеки (SRS/Airbag) |
| 23 | — |
| 24 | 10A Вимикач запалювання, освітлення салону, підсвічування дзеркал у сонцезахисних козирках, освітлення багажника, індикатор охоронної системи, комбінація приладів, передавач Homelink, привід відкривання кришки багажника, антена з електроприводом, діагностичний роз’єм (GST – ’98-’99) |
| 25 | 10A Електромагнітний клапан EGRC, вентилятор охолодження, реле положення Паркінг/Нейтраль, іммобілайзер NATS (’00-’01), реле протиугінної системи (’98-’99), реле блокування запуску |
| 26 | 10A Модуль керування двигуном (ECM), реле блокування зчеплення, реле положення Паркінг/Нейтраль, денні ходові вогні (DRL) |
| 27 | — |
| 28 | 10A ABS (антиблокувальна система) |
| 29 | — |
За прикурювач відповідає запобіжник номер 13
Реле
- R1 Обігрів заднього скла
- R2 Паливний насос
- R3 Електродвигун вентилятора обігрівача
- R4 Запалювання
- R5 Додаткове обладнання (Accessory)
Моторний відсік

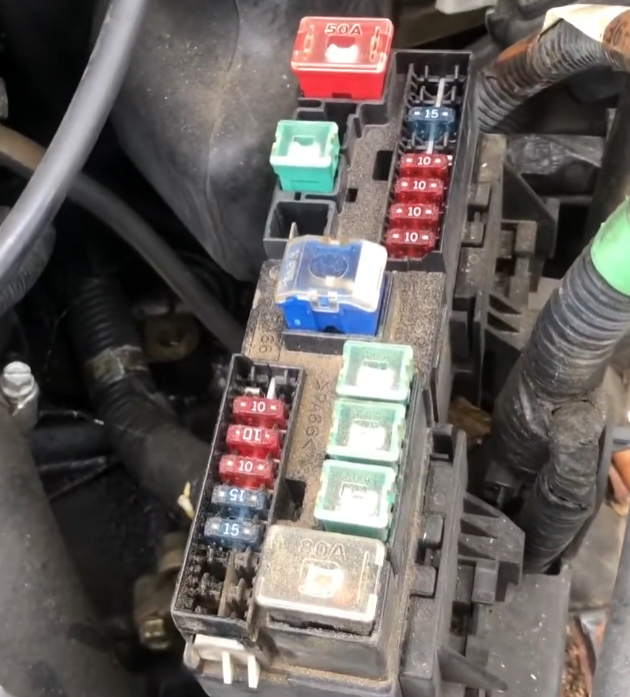

Блок запобіжників
Розташований поруч з акумулятором.

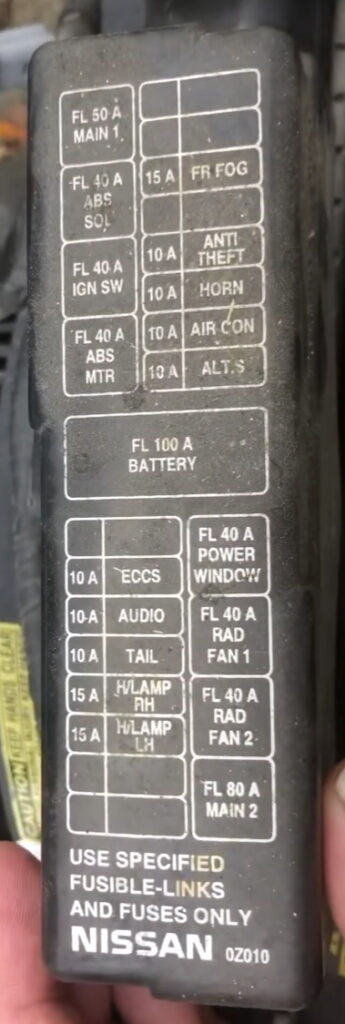

Схема з кришки

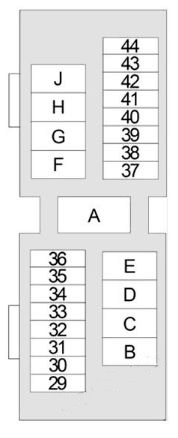

Схема
Призначення
| 29 | — |
| 30 | — |
| 31 | 15A Ліва фара, перемикач освітлення, денні ходові вогні (DRL), реле лампи охоронної системи автомобіля |
| 32 | 15A Права фара, перемикач освітлення, денні ходові вогні (DRL), реле лампи охоронної системи автомобіля |
| 33 | 10A Перемикач освітлення (габаритні вогні, реле передніх протитуманних фар, лампи підсвічування повороту, задні ліхтарі, підсвічування, звуковий сигнал попередження, блок керування безключовим доступом) |
| 34 | 10A Аудіосистема |
| 35 | 10A Модуль керування двигуном (ECM), реле ECM, реле вентилятора охолодження 1 |
| 36 | — |
| 37 | 10A Генератор |
| 38 | 10A Реле кондиціонера |
| 39 | 10A Реле звукового сигналу |
| 40 | 10A Реле лампи охоронної системи автомобіля, реле звукового сигналу протиугінної системи (’98-’99) |
| 41 | 15A ’00-’01: Реле розетки живлення |
| 42 | 15A Реле передніх протитуманних фар |
| 43 | — |
| 44 | — |
| A | 80A Реле додаткового обладнання (Запобіжники: “9”, “13”, “19”), Реле запалювання (Запобіжники: “3”, “7”, “8”, “11”, “12”, “18”, “28”), Реле вентилятора обігрівача (Запобіжники: “1”, “2”) |
| B | 40A Реле вентилятора охолодження |
| C | 40A Реле вентилятора охолодження |
| D | 40A Електропривод сидінь, реле склопідйомників, блок керування безключовим доступом |
| E | 100A Генератор, Запобіжники: “A”, “B”, “C”, “D”, “38”, “39”, “40”, “41”, “42”, “43” |
| F | 40A ABS (антиблокувальна система) |
| G | 40A Вимикач запалювання |
| H | 40A ABS (антиблокувальна система) |
| J | 50A Запобіжники: “4”, “5”, “14”, “20”, “24” |
Блок реле
Розташований з іншого боку.
Схема
Призначення
| R1 | Кондиціонер |
| R2 | Блокування зчеплення |
| R3 | Блокування запуску (Inhibitor) |
| R4 | Реле вентилятора охолодження 2 (Висока швидкість) |
| R5 | Звуковий сигнал |
| R6 | Передні протитуманні фари |
| R7 | ’98-’99: Протиугінна система |
| R8 | Контрольна лампа автомобіля |
| R9 | Реле вентилятора охолодження 3 (Висока швидкість) |
| R10 | ’98-’99: Звуковий сигнал протиугінної системи |
| R11 | Реле вентилятора охолодження 1 (Низька швидкість) |
