Nissan Xterra 1 покоління випускався у 1999, 2000, 2001, 2002, 2003, 2004 роках з позначенням WD22. За цей час модель отримала оновлення. У цій статті ви знайдете опис запобіжників та реле Nissan Xterra 1G зі схемами блоків запобіжників, їх розташуванням та фотографіями прикладів виконання. Зверніть увагу на запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від описаного тут і залежить від року випуску та рівня електричного обладнання вашого автомобіля.
Пасажирський салон
У пасажирському салоні блок із запобіжниками та реле розташований у нижній частині панелі приладів за бардачком.

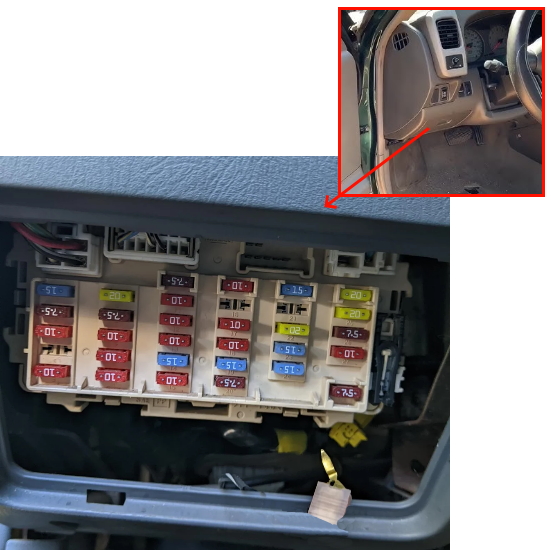

Фото для прикладу

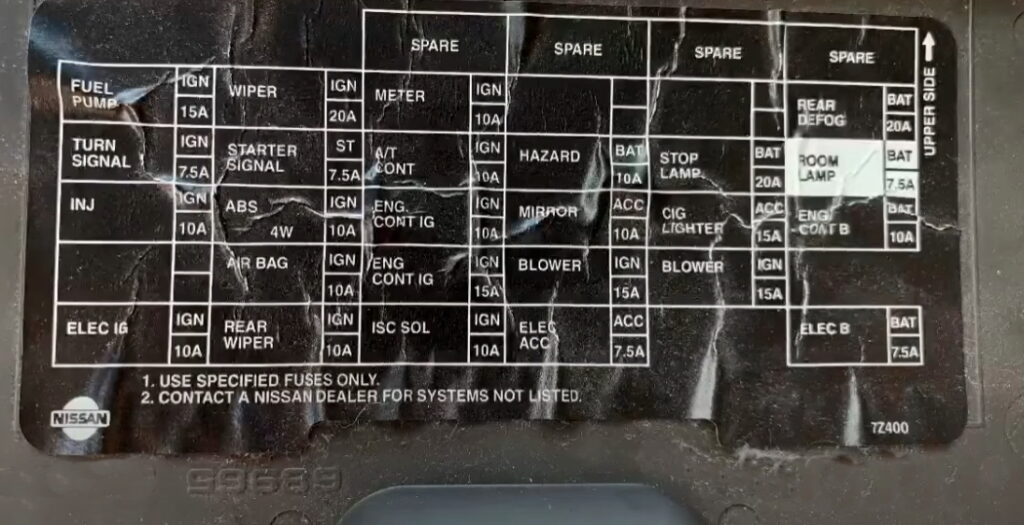

Звіряйте актуальне призначення зі своєю схемою на зворотному боці захисної кришки.

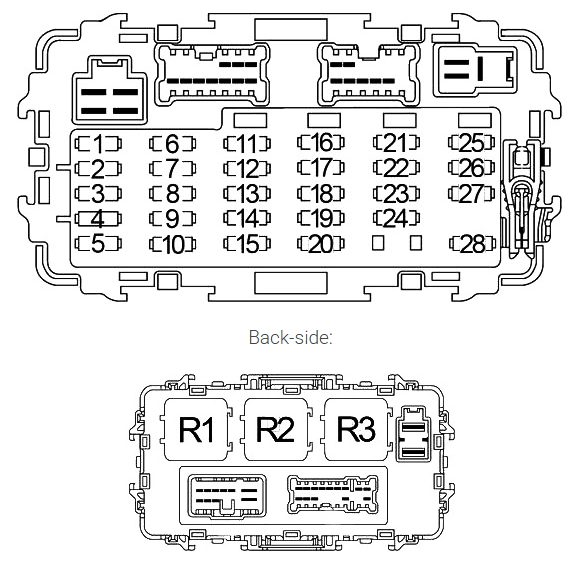

Схема
Призначення
| 1 | 15A Реле паливного насоса |
| 2 | 7,5A Вимикач аварійної сигналізації |
| 3 | 10A Форсунки |
| 4 | – |
| 5 | 10A 2001-2004: Вимикач гальм ASCD (вимикач блокування селектора АКПП), реле охоронної системи автомобіля, SECU, блок управління ASCD (круїз-контроль), блок звукового попередження, реле обігріву заднього скла, таймер обігріву заднього скла, система попередження про низький тиск у шинах, блок управління денними ходовими вогнями, модуль управління утриманням підвищеної передачі (Overdrive) (KA24DE + АКПП) |
| 7,5A 1999-2000: Вимикач гальм ASCD (вимикач блокування селектора АКПП), реле попередження про крадіжку, SECU, головний вимикач ASCD, блок звукового попередження, реле електросклопідйомників, блок управління денними ходовими вогнями | |
| 6 | 20A Двигун переднього склоочисника, двигун переднього омивача, перемикач переднього склоочисника |
| 7 | 7,5A Модуль управління двигуном (ECM), блок управління денними ходовими вогнями |
| 8 | 10A ABS, датчик тиску |
| 9 | 10A Блок датчиків діагностики подушок безпеки (SRS) |
| 10 | 10A Двигун заднього склоочисника, двигун заднього омивача |
| 11 | 10A Комбінація приладів, реле блокування зчеплення, перемикач 4WD, вимикач ліхтарів заднього ходу, вимикач нейтрального положення роздавальної коробки, CAN-конвертер, датчик кута повороту керма, компас і термометр, діагностичний роз’єм (Data Link Connector) |
| 12 | 10A Вимикач положення Паркінг/Нейтраль, модуль управління трансмісією (TCM) |
| 13 | 10A Модуль управління двигуном (ECM), електромагнітний клапан EGRC, клапан управління вентиляцією адсорбера EVAP, перепускний клапан відсікання вакууму, електромагнітний клапан управління перепускним клапаном нагнітача, електромагнітний клапан перемикача MAP/Baro |
| 14 | 15A Підігрів датчика кисню (лямбда-зонд) |
| 15 | 10A Клапан IACV-AAC (регулятор холостого ходу), датчик положення дросельної заслінки |
| 16 | – |
| 17 | 10A Вимикач аварійної сигналізації, реле системи дистанційного управління (1999-2000) |
| 18 | 10A Аудіосистема, перемикач дзеркал у дверях, реле розетки живлення (1999-2001) |
| 19 | 15A Двигун вентилятора обігрівача |
| 20 | 7,5A Система попередження про низький тиск у шинах (2003-2004), SECU |
| 21 | 15A 1999-2001: Реле обігріву заднього скла |
| 22 | 20A Вимикач стоп-сигналів, блок управління буксируванням причепа |
| 23 | 15A Прикурювач |
| 24 | 15A Двигун вентилятора обігрівача |
| 25 | 15A 1999-2001: Заднє скло, реле обігріву заднього скла |
| 20A 2002-2004: Реле обігріву заднього скла | |
| 26 | 7,5A Діагностичний роз’єм, лампа для читання карт, салонне освітлення, система попередження про низький тиск у шинах (2003-2004) |
| 27 | 10A Модуль управління двигуном (ECM), реле ECM (реле ECCS) |
| 28 | 7,5A Комбінація приладів, вимикач запалювання, індикаторна лампа охоронної системи, SECU, модуль управління трансмісією (TCM) |
| Реле | |
| R1 | Аксесуари (додаткове обладнання) |
| R2 | Вентилятор обігрівача |
| R3 | Запалювання |
За прикурювач відповідає запобіжник номер 23.
Моторний відсік

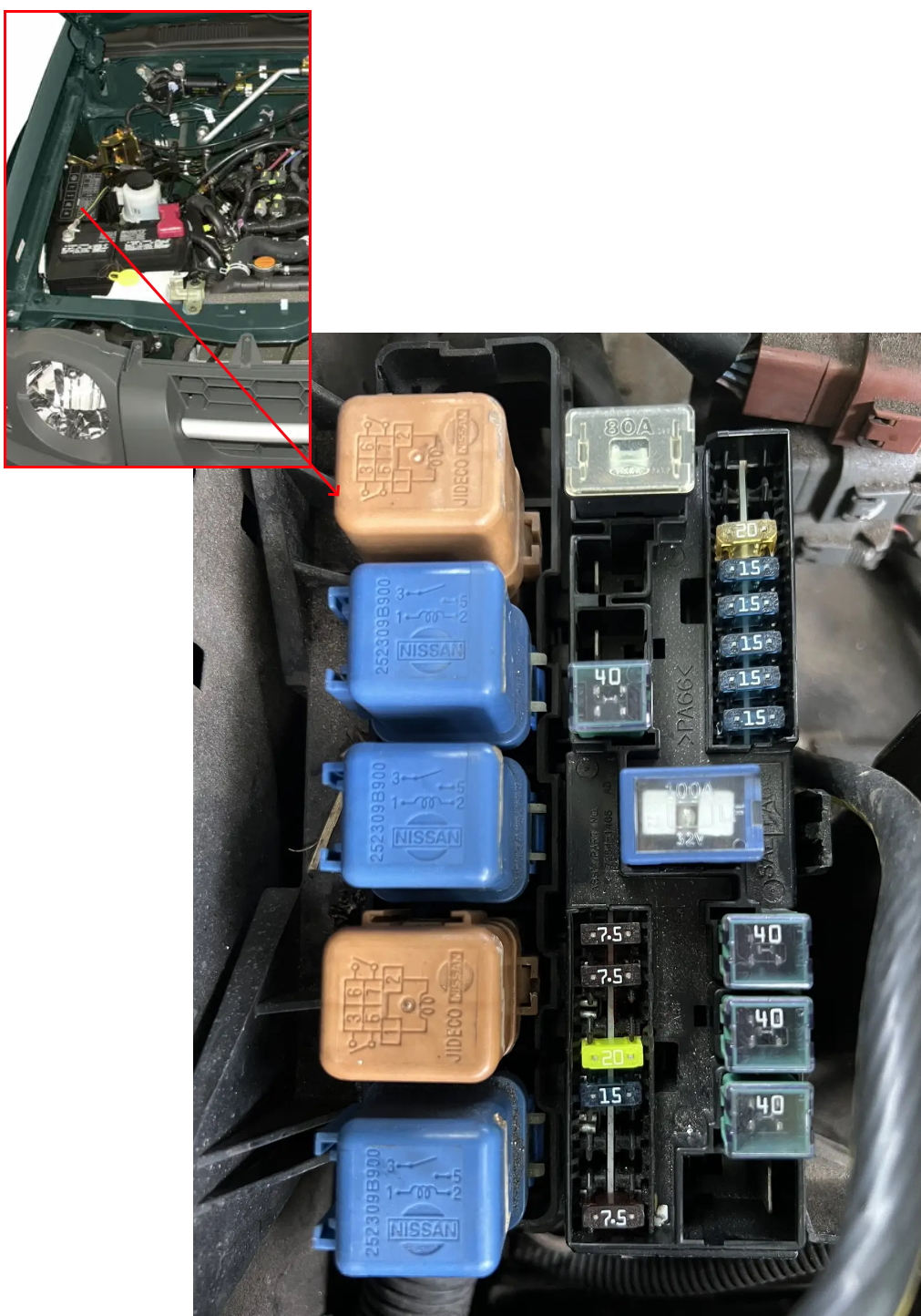

Під капотом з лівого боку моторного відсіку знаходиться блок із запобіжниками та реле.

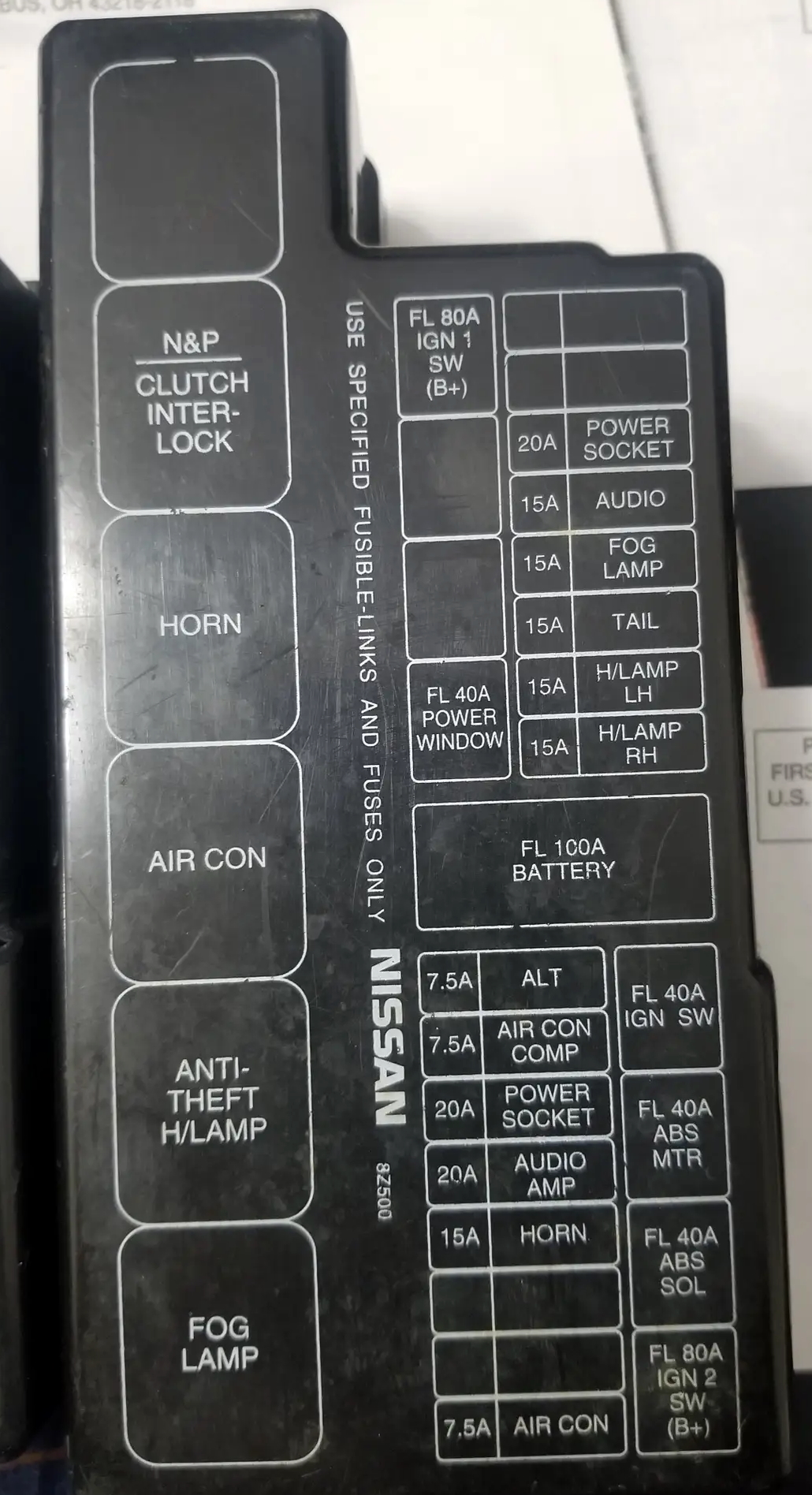

Схема на кришці

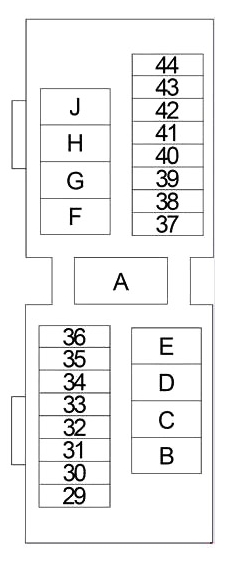

Схема
Призначення
| 29 | 7,5A Реле кондиціонера, блок управління денними ходовими вогнями (2003-2004), підсилювач терморегулятора (1999-2000), вимикач кондиціонера (1999-2000) |
| 30 | – |
| 31 | 20A 2003-2004: Додаткове джерело живлення |
| 7,5A 1999-2000: Реле звукового сигналу попередження про крадіжку, реле лампи попередження про крадіжку | |
| 32 | 15A 2001-2004: Реле звукового сигналу |
| 10A 1999-2000: Реле звукового сигналу | |
| 33 | 20A 2002-2004: Аудіопідсилювач |
| 34 | 15A 2002-2004: Задня розетка живлення |
| 35 | 7,5A Реле кондиціонера |
| 36 | 7,5A Генератор |
| 37 | 15A Права фара, перемикач освітлення, блок управління денними ходовими вогнями, реле лампи охоронної системи автомобіля |
| 38 | 15A Ліва фара, перемикач освітлення, блок управління денними ходовими вогнями, реле лампи охоронної системи автомобіля, індикатор дальнього світла |
| 39 | 15A Перемикач освітлення |
| 40 | 15A Реле передніх протитуманних фар |
| 41 | 15A Аудіосистема |
| 42 | 20A Передня розетка живлення |
| 43 | – |
| 44 | – |
| A | 80A KA24DE: Генератор, реле запалювання (Запобіжники: “2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”), Запобіжники: “F”, “G”, “17”, “22”, “25”, “26”, “27”, “28”, “31”, “32”, “33”, “34”, “35”, “36” |
| 120A 2003-2004 (VG33E, VG33ER): Генератор, Запобіжники: “F”, “G”, “J”, “31”, “32”, “33”, “34”, “35”, “36” | |
| 100A 1999-2002 (VG33E, VG33ER): Генератор, Запобіжники: “F”, “G”, “J”, “31”, “32”, “35”, “36” | |
| B | 80A Реле аксесуарів (Запобіжники: “18”, “20”, “23”), реле вентилятора обігрівача (Запобіжники: “19”, “24”) |
| C | 40A KA24DE (2003-2004): ABS |
| 30A ABS | |
| D | 40A ABS |
| E | 40A Вимикач запалювання |
| F | 30A 2003-2004 KA24DE: SECU, реле електросклопідйомників |
| 40A 1999-2004: SECU, реле електросклопідйомників | |
| G | 20A 2003-2004: Додаткове джерело живлення |
| 20A Реле вентилятора охолодження | |
| H | – |
| J | – |
| 80A VG33E, VG33ER: Реле запалювання (Запобіжники: “2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”), Запобіжники: “31”, “32”, “33”, “35”, “36” |

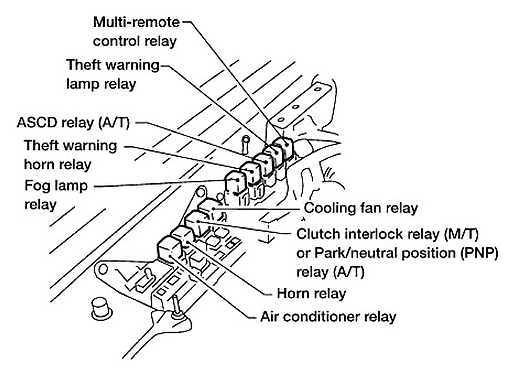

Реле
