Toyota Harrier 4-го покоління випускалася у 2020, 2021, 2022, 2023, 2024, 2025, 2026 роках з позначенням кузова U80. За цей час модель зазнала оновлення. У цій публікації ви можете знайти опис запобіжників та реле. Тойота Харрієр 4 зі схемами блоку запобіжників, їх розташуванням та фотографіями. Зверніть увагу на запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску, тарифного регіону та рівня комплектації вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників розташований з лівого боку під панеллю приладів. Для доступу необхідно зняти захисну кришку.
Праворуль

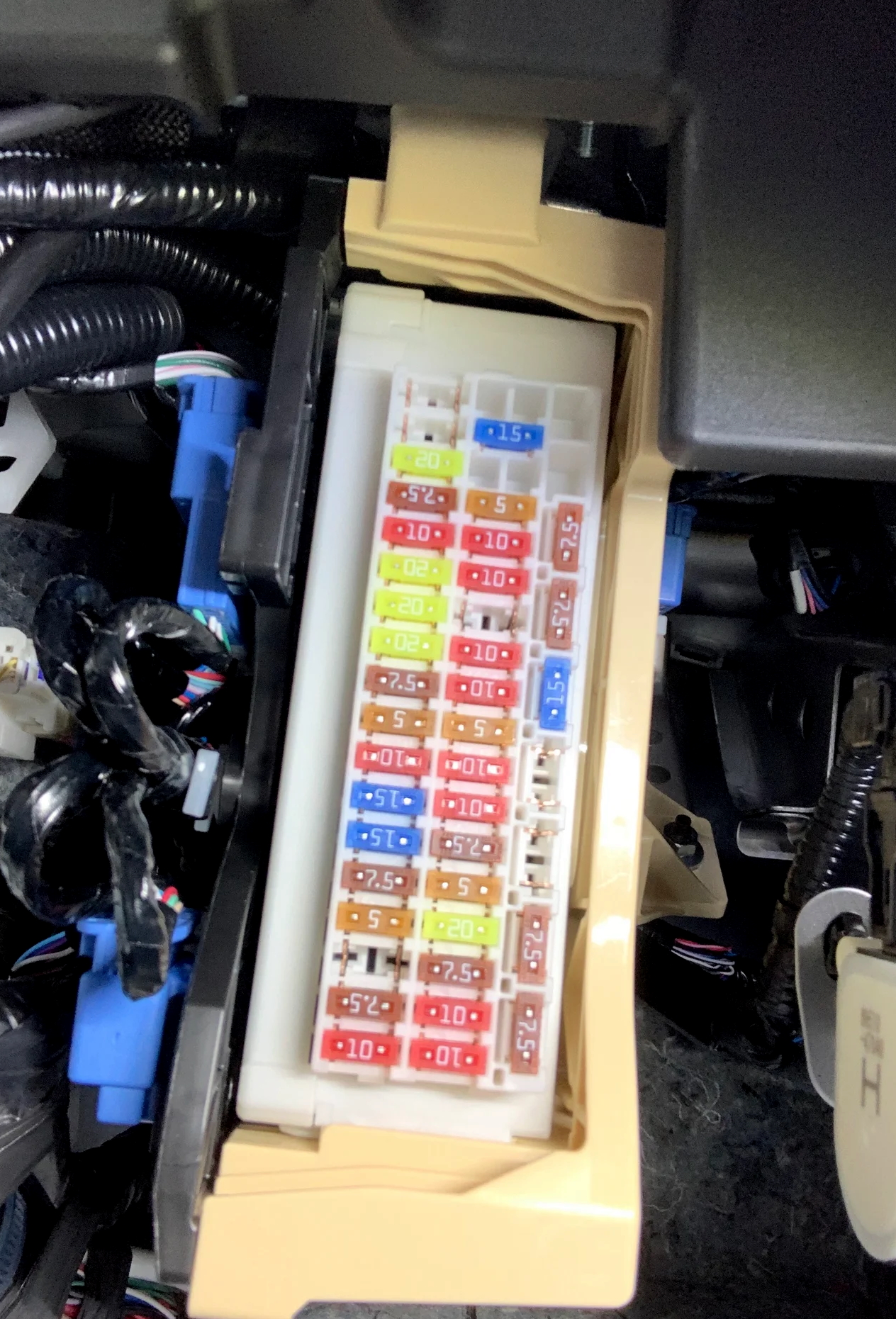

Фото, наприклад

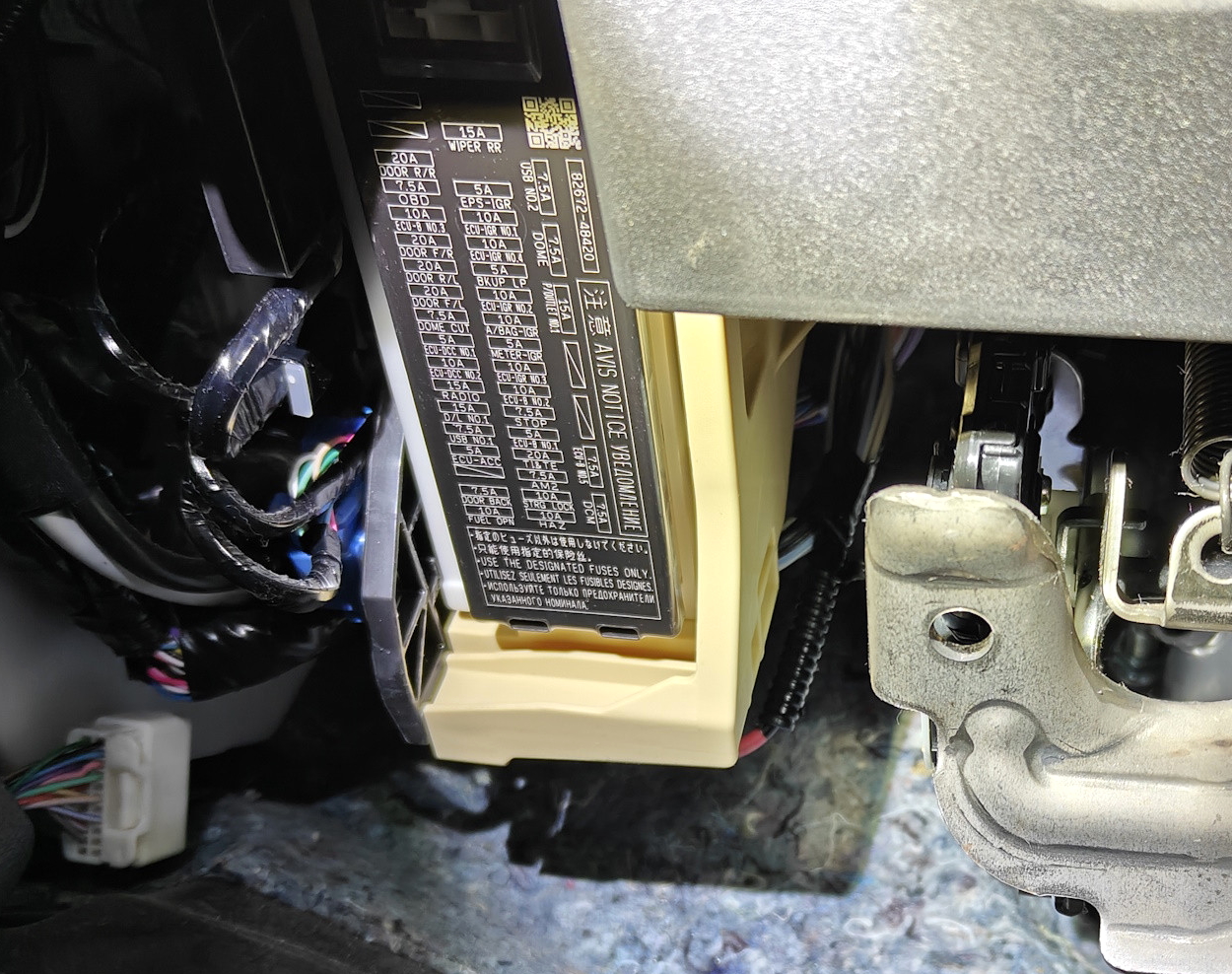

Звірте схеми з позначенням на кришці пристрою.

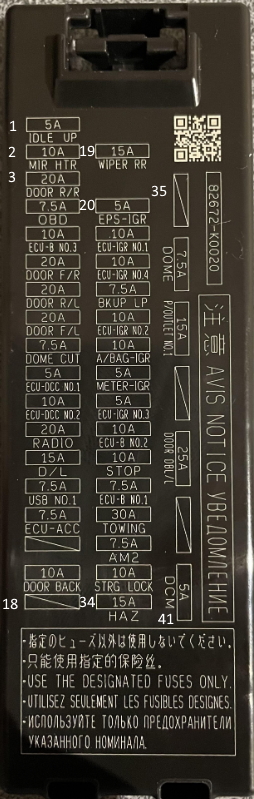

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| A/BAG-IGR | 10A Подушки безпеки |
| AM1 | 5A Джерело живлення |
| AM2 | 7.5A Система входу та запуску, гібридна система, іммобілайзер, електропривід багажника, система керування передачами, запуск, блокування керма, система “стоп-старт”, система бездротового управління замками дверей |
| BKUP LP | 7.5A ABS, аудіосистема, система управління заднім ходом, задній хід, система моніторингу сліпих зон, система утримання гальм, комбінація приладів, CVT і індикатор передач, динамічний круїз-контроль, електричне паркувальне гальмо, моніторинг двигуна, передній склоочисник і омивач, система допомоги при старті на підйомі, навігаційна система, система контролю панорамного огляду, система допомоги при парковці з гальмуванням, система моніторингу заднього виду, задній склоочисник і омивач, телематична система, система допомоги під час парковки TOYOTA, TRC, VSC |
| D/L | 15A Управління замком дверей, система входу та запуску, іммобілайзер, запуск, блокування керма, система бездротового управління замками дверей |
| DCM | 5A Аудіосистема, навігаційна система, система моніторингу заднього виду, телематична система |
| DOME | 7.5A Освітлення інтер’єру |
| DOME CUT | 7.5A Освітлення інтер’єру, електроприводна засувка багажника |
| DOOR BACK | 10A Відкривання задніх дверей, система входу та запуску, іммобілайзер, запуск, блокування керма, система бездротового управління замками дверей |
| DOOR DBL/L | 25A Подвійне блокування |
| DOOR F/L | 20A Електровікно (переднє ліве) |
| DOOR F/R | 20A Електровікно (переднє праве) |
| DOOR R/L | 20A Електровікно (заднє ліве) |
| DOOR R/R | 20A Електровікно (заднє праве) |
| ECU-ACC | 7.5A ABS, аудіосистема, система моніторингу заднього виду, система утримання гальм, комбінація приладів, CVT і індикатор передач, електричне паркувальне гальмо, керування двигуном, допомога при старті на підйомі, система мультиплексного зв’язку (CAN), навігаційна система, система контролю панорамного огляду, система моніторингу заднього виду, дзеркала з дистанційним керуванням, система стоп-старт, телематична система, TRC, VSC, система бездротової зарядки |
| STRG LOCK | 10A Система входу та запуску, іммобілайзер, запуск двигуна, блокування керма, система бездротового управління замками дверей |
| TOWING | 30A Додатковий роз’єм (буксирування причепа) |
| USB NO.1 | 7.5A Розетка живлення, USB |
| WIPER RR | 15A Передні склоочисники та омивачі, задній склоочисник і омивач |
Запобіжник із позначкою P/OUTLET відповідає за роботу прикурювача.
Моторний відсік

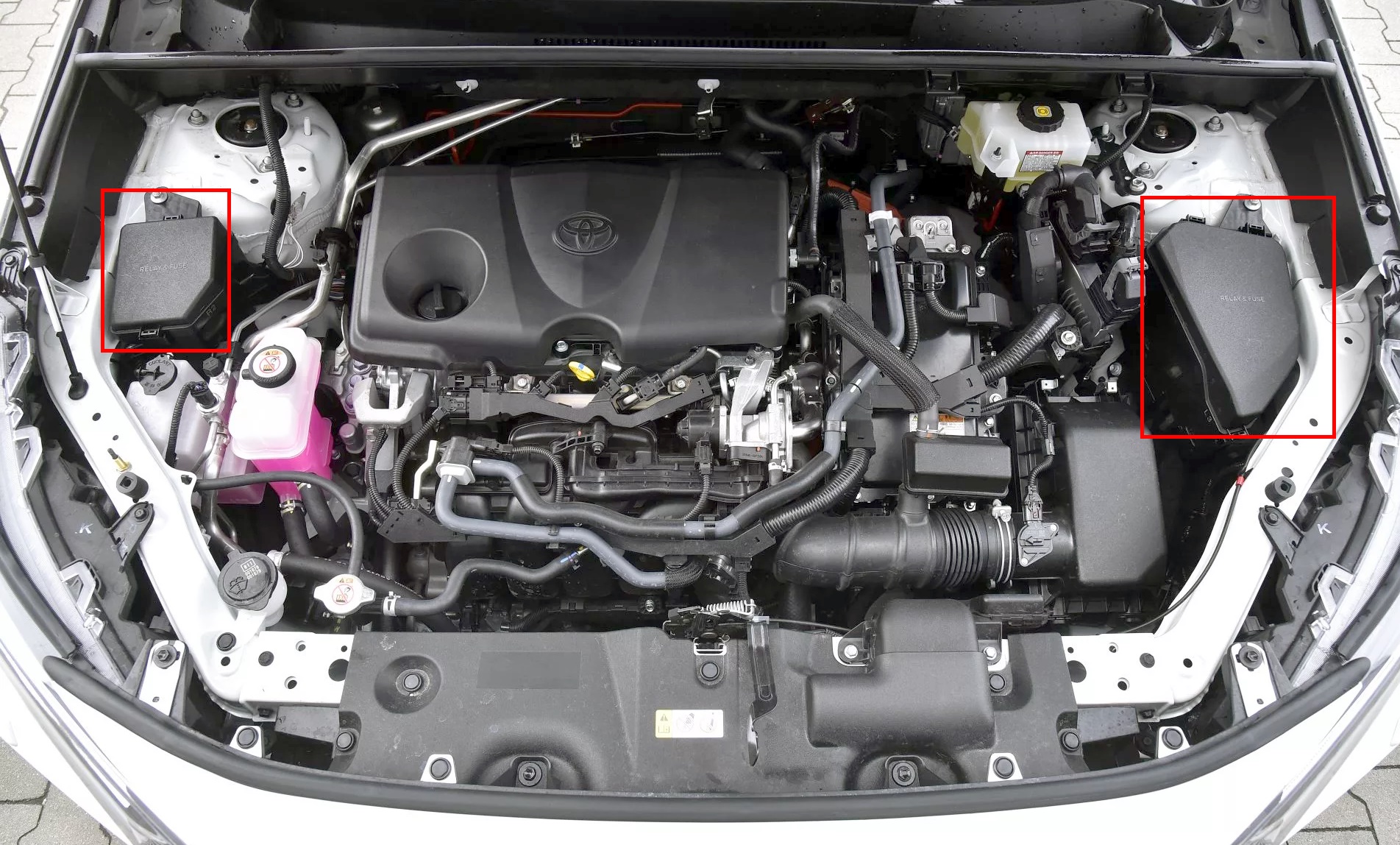

Під капотом розташовані 2 блоки із запобіжниками та реле.

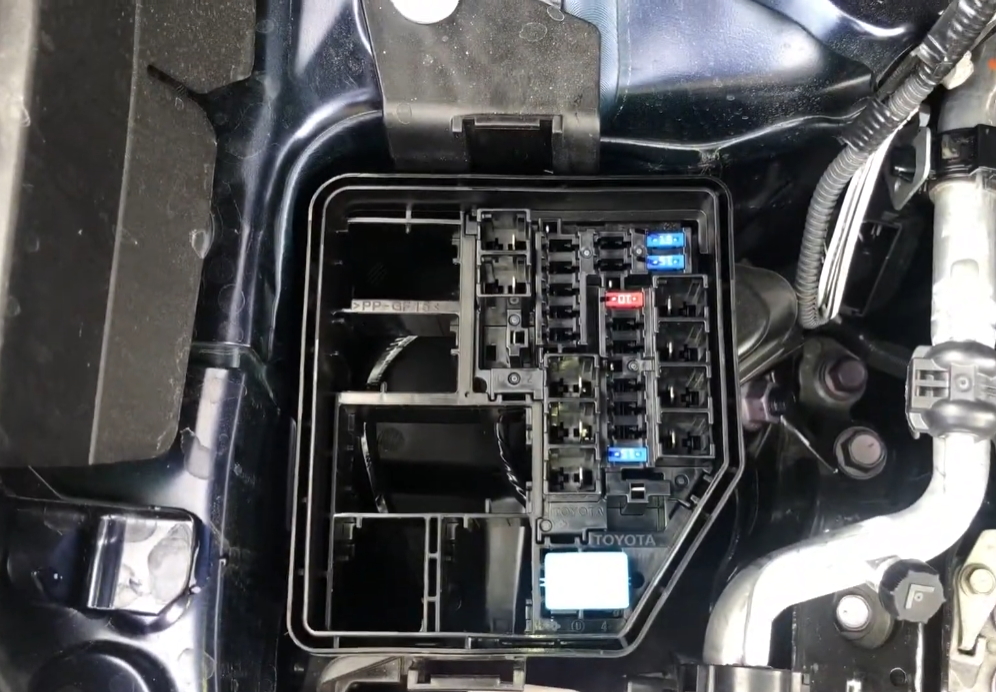

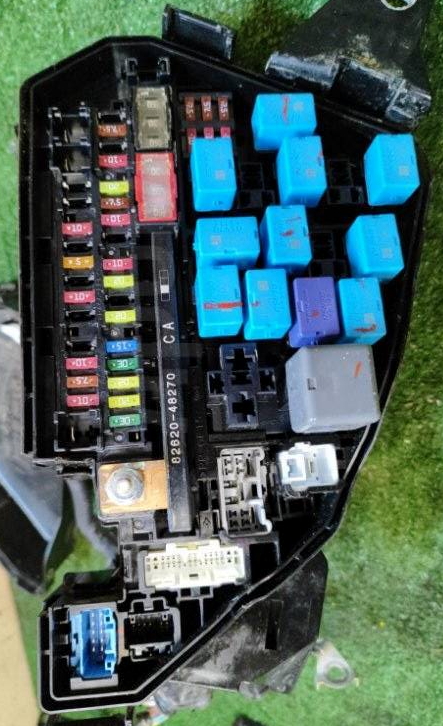

Блок запобіжників і реле
Розташований з лівого боку.

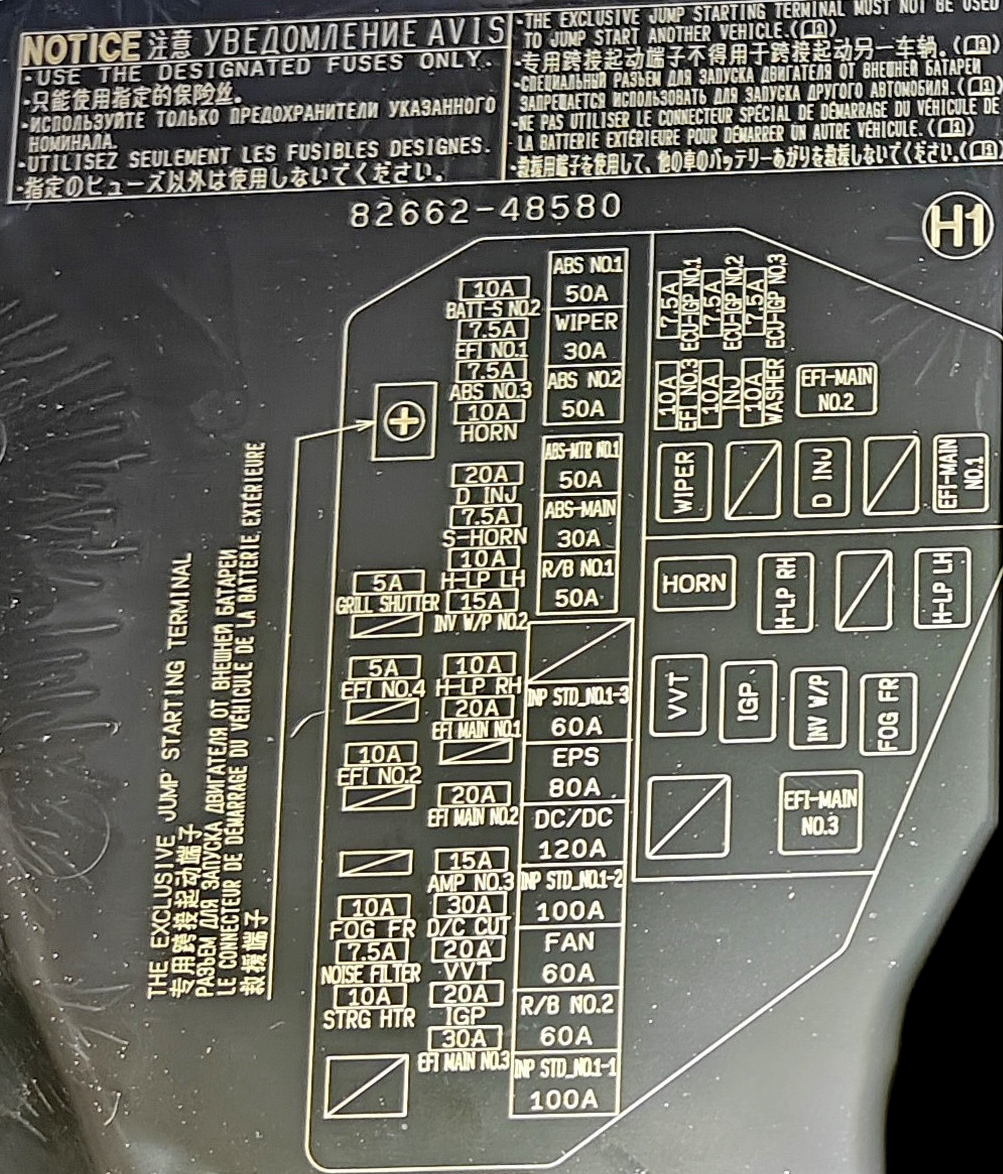

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| A/F HTR | Варіатор і індикатор перемикання передач, керування двигуном |
| ABS NO.1 | ABS, система утримання гальм, електричне гальмо стоянки, допомога на підйомі, TRC, VSC |
| ABS NO.2 | ABS, система утримання гальм, електричне гальмо стоянки, допомога на підйомі, TRC, VSC |
| BATT-S NO.1 | Зарядка, система stop & start |
| BBC NO.1 | Система stop & start |
| BBC NO.2 | Система stop & start |
| D INJ | Варіатор і індикатор перемикання передач, керування двигуном |
| D/C CUT | Живлення |
| ECU-IGP NO.1 | Варіатор і індикатор перемикання передач, керування двигуном |
| ECU-IGP NO.2 | Замок перемикання передач |
| ECU-IGP NO.3 | ABS, кондиціонер, варіатор і індикатор перемикання передач, динамічний радарний круїз-контроль, керування двигуном, підігрів керма, допомога на підйомі, імобілайзер, підігрів дзеркал, мультиплексна система зв’язку (CAN), обігрівач заднього скла, підігрів сидінь, система stop & start, стоп-сигнал, TRC, VSC |
| EFI NO.1 | Варіатор і індикатор перемикання передач, керування двигуном |
| EFI NO.2 | Вентилятор охолодження, варіатор і індикатор перемикання передач, керування двигуном |
| EFI NO.3 | Варіатор і індикатор перемикання передач, керування двигуном, система stop & start |
| EFI NO.4 | CVT і індикатор перемикання передач, керування двигуном |
| EFI NO.5 | Варіатор і індикатор перемикання передач, керування двигуном |
| EFI-MAIN NO.1 | Вентилятор охолодження, варіатор і індикатор перемикання передач, керування двигуном |
| EFI-MAIN NO.2 | Варіатор і індикатор перемикання передач, керування двигуном |
| EFI-MAIN NO.3 | Варіатор і індикатор перемикання передач, керування двигуном |
| EPS | Електропідсилювач керма |
| FAN NO.1 | Вентилятор охолодження |
| HORN | Сигнал, протикрадіжна система |
| IGP-MAIN | Живлення |
| INJ | Варіатор і індикатор перемикання передач, керування двигуном, запалювання |
| INP STD NO.1-1 | Кондиціонер, варіатор і індикатор перемикання передач, керування двигуном, освітлення, підігрів дзеркал, задній протитуманний ліхтар, обігрівач заднього скла, віддалене управління дзеркалом, підігрів сидінь, задній ліхтар |
| PTC HTR | Кондиціонер |
| R/B ALT | Живлення |
| ST NO.1 | Система входу та запуску, система імобілайзера, запуск, замок керма, система stop & start, бездротове управління замками дверей |
| STD P/I NO.1 | Система автоматичного дальнього світла, автоматичне управління світлом, передній протитуманний ліхтар, передні фари, автоматичне вимкнення світла, нагадування про ввімкнене світло, додатковий роз’єм (передній протитуманний ліхтар), задній ліхтар |
| SUB R/B ALT | Живлення |
| SUB R/B BATT | Живлення |
| TOWING-B | Додатковий роз’єм (буксирування причепа) |
| WASHER | Омивач та двірники переднього і заднього скла |
| WIPER | Омивач та двірники переднього і заднього скла |
| H-LP RH | Права фара, омивач правої фари |
| H-LP LH | Ліва фара, омивач лівої фари |
| VVT | Система управління фазами та підйомом клапанів |
| IG2 № 1 | Система розподіленого/послідовного впорскування палива |
| ST № 1 | Стартер. Система запуску |
| FOG FR | Передні протитуманні фари |
| DEF | Обігрів заднього скла і дзеркал |
Релейний блок
Встановлено з правого боку.

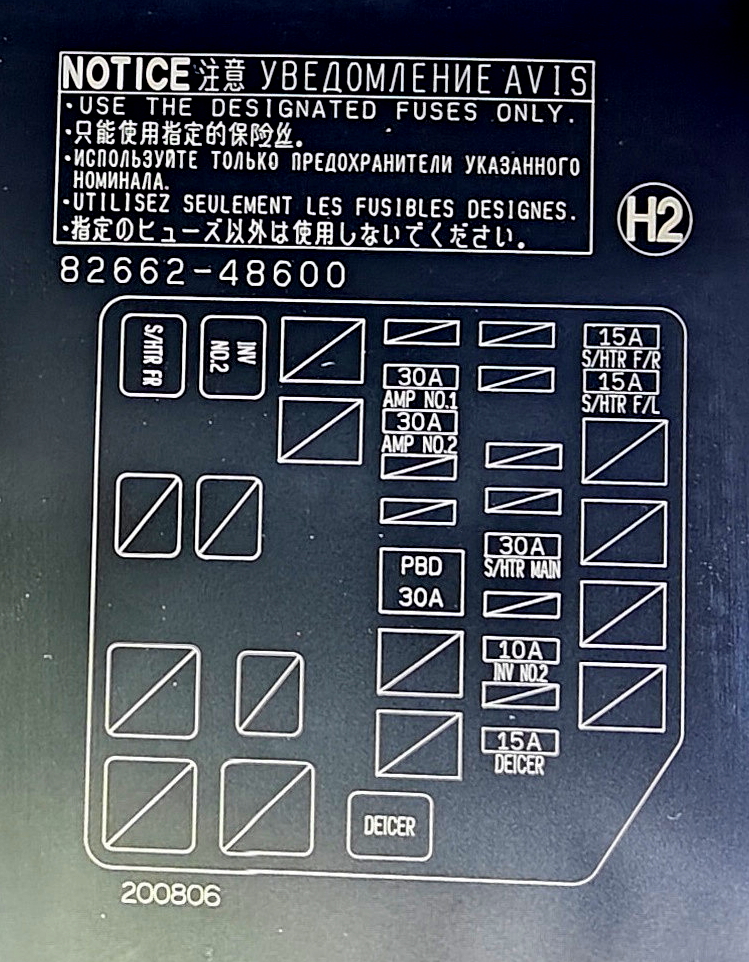

Діаграма
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| AMP NO.1 | 30A Аудіосистема, навігаційна система, система заднього огляду, телематична система |
| AMP NO.2 | 30A Аудіосистема, навігаційна система, система заднього огляду, система Stop and Start, телематична система |
| BBC NO.3 | 50A Система Stop and Start |
| DEICER | 15A Обігрівач лобового скла |
| EPB | 30A ABS, система утримання гальма, асистент спуску з пагорбів, електричний паркувальний гальмо, асистент старту на пагорбі, TRC, VSC |
| IR | 5A Просунута паркувальна система, система допомоги при паркуванні гальмуванням, TOYOTA датчик системи допомоги при паркуванні |
| PBD | 30A Електрична задня дверцята |
| S-HORN | 7.5A Протикрадіжна система |
| STRG-HTR | 15A Система підігріву рульового колеса |

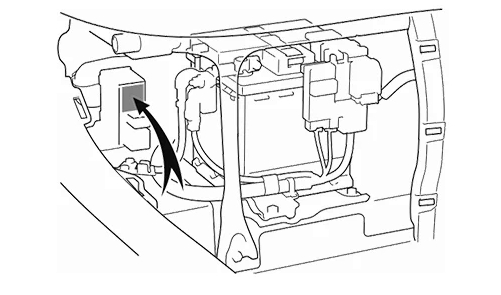

Блок запобіжників високої потужності встановлений на плюсовій клемі акумулятора та поблизу неї.
- ALT – 140A система заряджання, зупинки та запуску двигуна
- BATT-MAIN №1 – 120A Джерело живлення
- ВХІДНИЙ СТД № 1-2 – 100A Освітлення салону, електричний привід задніх дверей
Залишилися будь-які питання, задавайте їх у коментарях.
