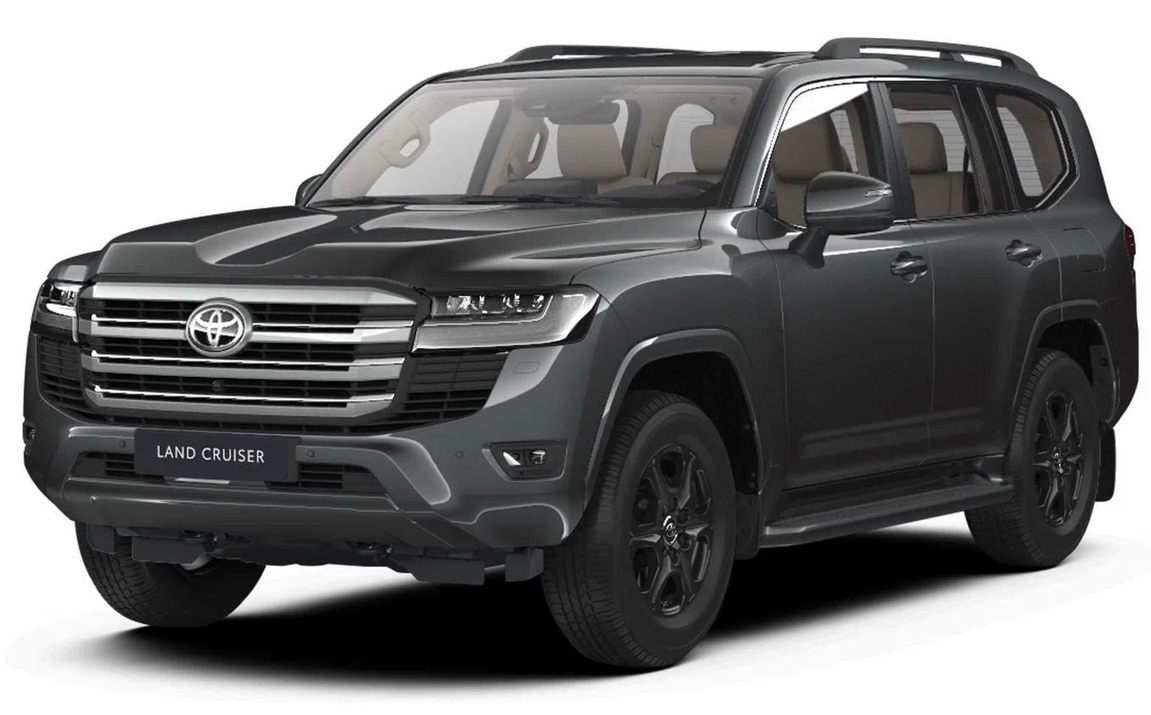

Тойота Ленд Крузер 300 представляє 3-тє покоління модельного ряду Land Cruiser, яке випускалося у 2021, 2022, 2023, 2024, 2025, 2026 роках. У цій публікації ми представимо опис запобіжників та реле Toyota Land Cruiser 300 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи. Ми виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні автомобіля головний блок запобіжників розташований під панеллю з правого боку та закритий захисною кришкою.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| A/BAG-IGR | 10A SRS |
| BKUP LP | 7.5A Аудіосистема, система контролю руху заднім ходом, світло заднього ходу, круїз-контроль, індикатор ECT і A/T, управління двигуном, навігаційна система, система моніторингу заднього виду, блокування передачі, система запуску і зупинки, буксирування причепа |
| D/L | 30A Система адаптивного дальнього світла, автоматична активація дальнього світла, автоматичне управління світлом, відкривання задніх дверей, управління замками, подвійне блокування, система входу і запуску, протитуманні фари, склоочисник і омивач переднього скла, фари, управління рівнем фар, очищувач фар, освітлення, іммобілайзер, внутрішнє освітлення, автоматичне вимикання світла, нагадування про включене світло, додатковий роз’єм, електричні багажні двері, електричний нахил і телескопічний механізм, електрост… |
| DOME | 10A Внутрішнє освітлення |
| DOME CUT | 10A Внутрішнє освітлення |
| DOOR BACK | 10A Електроживлення |
| DOOR DBL/L | 25A Подвійне блокування |
| DOOR F/L | 30A Відкривання задніх дверей, управління замками, система входу і запуску, іммобілайзер, внутрішнє освітлення, підігрів дзеркал, електричні вікна, обігрівач заднього скла, дистанційне управління дзеркалами, запуск, блокування керма, захист від угону, нагрівач форсунок омивача, бездротове управління замками дверей |
| DOOR F/R | 30A Відкривання задніх дверей, управління замками, система входу і запуску, іммобілайзер, внутрішнє освітлення, підігрів дзеркал, електричні вікна, обігрівач заднього скла, дистанційне управління дзеркалами, запуск, блокування керма, захист від угону, нагрівач форсунок омивача, бездротове управління замками дверей |
| DOOR R/L | 30A Електричні вікна |
| DOOR R/R | 30A Електричні вікна |
| ECU-ACC | 10A Активний ізолятор шуму, кондиціонер, аудіосистема, система моніторингу заднього виду, підігрів керма, нагрівач лобового скла, підігрів дзеркал, багатофункціональний монітор, мультиплексна система зв’язку (CAN), навігаційна система, додатковий роз’єм (для мультимедіа пасажирів), панорамна система моніторингу, розетки живлення, моніторинг заднього виду, обігрівач заднього скла, дистанційне управління дзеркалами, система запуску і зупинки, нагрівач форсунок омивача, склоочисник, система бездротової зарядки |
Запобіжник на 15 А з маркуванням ВИХІД №1 відповідає за роботу прикурювача. Ще один запобіжник розташований у блоці під капотом.
Збоку блоку є додаткові запобіжники.
Діаграма
Позначення
- 30A P/SEAT F/R – Праве сидіння з електроприводом
- 30A P/SEAT F/L – Ліве сидіння з електроприводом
- 30A S/ROOF – Люк на даху
- 50A HTR – Обігрівач
Моторний відсік
Блок запобіжників 1
Розташування
Зіставте призначення елементів зі схемами на кришці блоку.
Діаграма з Covery
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| 4WD-IGR | 30A 4WD (Повний привід) |
| A/C RR | 50A Кондиціонер, система обігріву керма |
| ABS MAIN NO.1 (Gasoline) | 20A A-TRC, ABS, Crawl, контроль спуску з гори, електронне паркувальне гальмо, система допомоги під час старту на підйомі, Multi-Terrain Select, інтегроване управління динамікою автомобіля, VSC |
| ABS NO.2 (Gasoline) | 50A A-TRC, ABS, Crawl, контроль спуску з гори, електронне паркувальне гальмо, система допомоги під час старту на підйомі, Multi-Terrain Select, інтегроване управління динамікою автомобіля, VSC |
| AC INV | 15A Розетка |
| ACC NO.2 | 40A Живлення |
| AHC | 60A Живлення |
| ALT | 150A Зарядка |
| ALT | 240A Зарядка |
| ALT CDS | 10A Зарядка |
| AMP NO.1 | 30A Аудіосистема, система контролю заднього виду, навігаційна система |
| AVS-IGR | 15A Адаптивна підвіска |
| BATT-S NO.1 | 7.5A Охолоджувальний вентилятор, круїз-контроль, управління двигуном |
| BATT-S NO.2 | 10A Зарядка, охолоджувальний вентилятор, круїз-контроль, управління двигуном |
| CDS FAN | 30A Кондиціонер, система обігріву керма |
| D/C CUT | 30A Живлення |
| DCM | 7.5A Система телематики |
| DEICER | 15A Обігрівач вітрового скла |
| ECU-B NO.7 | 30A Живлення |
| ECU-IGP NO.1 | 10A Живлення |
| ECU-IGP NO.2 | 10A Кондиціонер, індикатор ECT та A/T, обігрів керма, блокування перемикача передач |
| ECU-IGP NO.3 | 10A Контроль активного шуму, кондиціонер, клімат-контроль сидінь, холодильник, вентилятор охолодження, круїз-контроль, динамічний радарний круїз-контроль, індикатор ECT та A/T, управління двигуном, обігрів керма, попередження про виїзд з смуги, система утримання в смузі, система мультиплексного зв’язку (CAN), система запобігання зіткненням, обігрів сидінь, блокування перемикача передач, система “старт-стоп” |
| ENG P/I-B | 80A Система адаптивного головного світла, кондиціонер, автоматичне головне світло, автоматичний контроль фар, передні протитуманні фари, передні склоочисники та омивач скла |
Блок запобіжників 2
Він встановлений поруч із блоком запобіжників 1. Він також закритий захисною кришкою.
Діаграма
Призначення
| Позначення | Розшифровка українською мовою |
|---|---|
| A/C NO.1 | 7.5A кондиціонер, кліматичний контроль сидінь, підігрів керма, обігрівач лобового скла, підігрів сидінь, дефростер лобового скла |
| DCU | 40A управління двигуном, електроживлення |
| DCU NO.1 | 20A управління двигуном, електроживлення |
| DCU NO.2 | 20A управління двигуном, електроживлення |
| EFI MAIN NO.2 | 25A управління двигуном, електроживлення |
| ENG-IGP NO.2 | 10A A-TRC, ABS, Crawl Control, система допомоги при русі вниз по схилу, ECT і індикатор АКПП, електричне паркувальне гальмо, система допомоги при рушанні під гору, вибір режиму Multi-Terrain Select, Shift Lock, інтегроване управління динамікою автомобіля (VSC) |
| E-W/P | 15A управління двигуном, електроживлення |
| FUEL FIL | 50A управління двигуном, електроживлення |
| GLOW NO.1 | 80A управління двигуном, електроживлення |
| GLOW NO.2 | 80A управління мотором, електроживлення |
| NOx FR | 10A управління мотором, електроживлення |
| NOx RR | 10A управління мотором, електроживлення |
| NOx/PM | 30A управління мотором, електроживлення |
| R/B NO.2 | 140A електроживлення |
| VISC HTR | 7.5A кондиціонер, підігрів керма, джерело живлення |
Блок запобіжників 3
Встановлено з лівого боку моторного відсіку.
Бензин
Діаграма
Декодування
| Позначення | Розшифровка українською мовою |
|---|---|
| ABS MAIN NO.1 (Diesel) | 20A A-TRC, АБС, Система Crawl, Допомога при спуску, Електронне стоянкове гальмо, Система допомоги при старті на підйомі, Вибір багатотеренного режиму, Інтегроване управління динамікою автомобіля, VSC |
| ABS NO.2 (Diesel) | 50A A-TRC, АБС, Система Crawl, Допомога при спуску, Електронне стоянкове гальмо, Система допомоги при старті на підйомі, Вибір багатотеренного режиму, Інтегроване управління динамікою автомобіля, VSC |
| EDU | 50A Управління двигуном |
| EFI MAIN NO.1 | 50A Управління двигуном |
| EFI NO.1 | 7.5A Управління двигуном, Система Стоп-Старт |
| EFI NO.2 | 7.5A ECT і A/T індикатор, управління двигуном, блокування перемикання передач |
| EFI-B NO.1 | 25A Управління двигуном |
| EFI-B NO.2 | 25A Управління двигуном |
| EFI-B NO.3 | 10A ECT і A/T індикатор, управління двигуном, блокування перемикання передач |
Дизель
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 4WD-B | 7,5A Система повного приводу |
| A/C NO.1 | 7.5A Кондиціонер, управління кліматом сидінь, обігрів керма, обігрів лобового скла, обігрів сидіння, розморожувач лобового скла |
| A/F | 10A Управління двигуном, подача живлення |
| A/F | 30A Охолоджувальний вентилятор, круїз-контроль, управління двигуном |
| A/F HTR | 15A Круїз-контроль, індикатор ECT/АКПП, управління двигуном, міжпозиційне блокування передач |
| A/F NO.1 | 10A Охолоджувальний вентилятор, круїз-контроль, управління двигуном |
| A/F NO.2 | 10A Охолоджувальний вентилятор, круїз-контроль, управління двигуном |
| ABS MAIN NO.1 (Gasoline) | 20A A-TRC, ABS, Crawl, допомога при спуску, електричний стоянковий гальмо, помічник старту на підйомі, вибір режиму Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS MAIN NO.2 | 10A A-TRC, ABS, Crawl, допомога при спуску, електричний стоянковий гальмо, помічник старту на підйомі, вибір режиму Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS MTR NO.1 | 50A A-TRC, ABS, Crawl, допомога при спуску, електричний стоянковий гальмо, помічник старту на підйомі, вибір режиму Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS NO.1 | 50A A-TRC, ABS, Crawl, допомога при спуску, електричний стоянковий гальмо, помічник старту на підйомі, вибір режиму Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS NO.2 (Gasoline) | 50A A-TRC, ABS, Crawl, допомога при спуску, електричний стоянковий гальмо, помічник старту на підйомі, вибір режиму Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| AIR PMP | 50A Круїз-контроль, ECT та індикатор автоматичної коробки передач, управління двигуном, блокування передач |
| AIR PMP HTR | 10A Круїз-контроль, ECT та індикатор автоматичної коробки передач, управління двигуном, блокування передач |
| BBC NO.1 | 40A Система старт-стоп |
| BBC NO.2 | 40A Система старт-стоп |
| ECT-B | 15A ECT та індикатор АКПП, блокування передач |
| EDU | 50A Охолоджувальний вентилятор, круїз-контроль, управління двигуном |
| EDU NO.1 | 20A Охолоджувальний вентилятор, круїз-контроль, управління двигуном |
| EDU NO.2 | 20A Охолоджувальний вентилятор, круїз-контроль, управління двигуном |
| EFI MAIN NO.1 | 25A Круїз-контроль, ECT та індикатор автоматичної коробки передач, управління двигуном, блокування передач |
| EFI NO.1 | 7.5A Охолоджувальний вентилятор, круїз-контроль, управління двигуном |
| EFI NO.2 | 7.5A Охолоджувальний вентилятор, круїз-контроль, ECT та індикатор автоматичної коробки передач, управління двигуном, міжпозиційне блокування передач |
| EFI NO.3 | 10A Охолоджувальний вентилятор, круїз-контроль, управління двигуном, міжпозиційне блокування передач |
| IGN | 10A Круїз-контроль, ECT та індикатор АКПП, управління двигуном, блокування міжпередач |
Ще один блок запобіжників живлення встановлений на плюсовій клемі акумулятора.
- ОСНОВНИЙ R/B – зарядка 350A
- Блок живлення SUB R/B-NO.1 – 100A
- Блок живлення SUB R/B-NO.2 – 200A
Багажне відділення
Ще один блок запобіжників можна встановити в багажному відділенні з правого боку.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| IGP NO.3 | 30A Клімат-контроль сидінь, підігрів сидінь |
| PBD | 30A Електрично керований задній багажник |
| S/HTR RL | 15A Клімат-контроль сидінь, підігрів заднього лівого сидіння |
| S/HTR RR | 15A Клімат-контроль сидінь, підігрів заднього правого сидіння |
