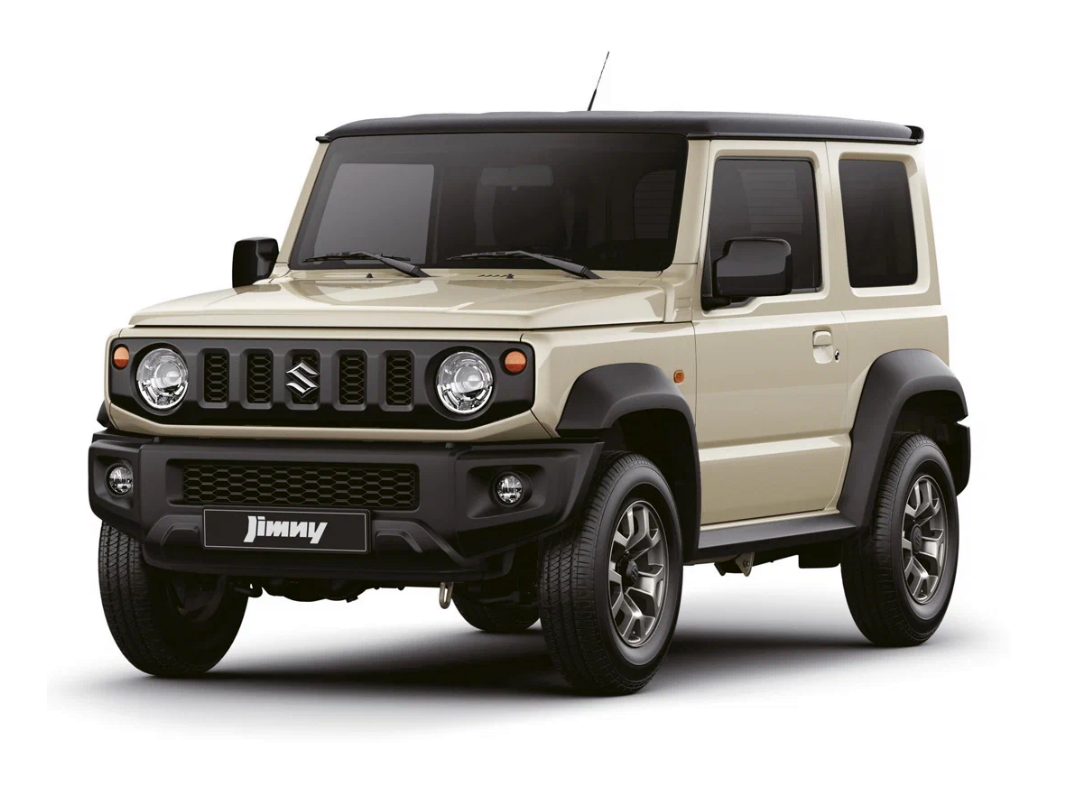

Сузукі Джимні 4-те покоління випускалося у 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках з різними змінами. За цей час модель отримала оновлення. У нашій статті ви можете знайти опис запобіжників та реле Suzuki Jimny 4 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи. Ми покажемо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів з боку водія (ліворуч або праворуч).
Приклад фото
Звірте завдання зі схемами на захисній кришці коробки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A P/W – Електричні склопідйомники |
| 2 | 10A MTR – Панель приладів |
| 3 | 15A IG – Запалювання |
| 4 | 5A IG1 SIG2 – Електропідсилювач керма |
| 5 | 20A SHIFT – Не використовується |
| 6 | 20A S/R – Люк у даху |
| 7 | Не використовується |
| 8 | 20A D/L – Замок дверей |
| 9 | 15A STL – Блокування керма |
| 10 | 10A HAZ – Система аварійної сигналізації |
| 11 | 5A A-STOP – Контролер двигуна |
| 12 | 10A RR FOG – Задній протитуманний ліхтар |
| 13 | 5A ABS – ABS/ESP |
| 14 | 15A S/H – Обігрів сидінь |
| 15 | 5A IG1 SIG3 – Камера |
| 16 | 10A DOME2 – Освітлення салону |
| 17 | 5A DOME – Панель приладів, торпедо |
| 18 | 15A RADIO – Радіо |
| 19 | 5A CONT – Контролер |
| 20 | 5A KEY2 – Перемикач запалювання |
| 21 | 20A P/WT – Таймер електричних склопідйомників |
| 22 | 5A KEY – Перемикач запалювання |
| 23 | 15A HORN – Сигнал (клаксон) |
| 24 | 5A TAIL – Задня ліва габаритна лампа (з системою автоматичного світла) |
| 25 | 10A TAIL – Задні ліхтарі ліворуч і праворуч (без системи автоматичного світла) |
| 26 | 10A A/B – Подушки безпеки |
| 27 | 10A IG1 SIG – Система зупинки холостого ходу або BCM |
| 28 | 10A BACK – Заднє світло, лампа реверсу |
| 29 | 5A ACC3 – Додаткове обладнання |
| 30 | 20A RR DEF – Обігрівач заднього скла |
| 31 | 10A MRR HTR – Обігрів дзеркал |
| 32 | 15A ACC2 – Розетка для додаткового обладнання |
| 33 | 5A ACC – Радіо |
| 34 | 10A WIP – Склоочисник заднього скла |
| 35 | 5A IG2 SIG – Вентилятор кондиціонера |
| 36 | 15A WASH – Електродвигун омивача |
| 37 | 25A FR WIP – Склоочисник переднього скла |
| 38 | 10A STOP – Стоп-сигнал |
Запобіжник №32 на 15А відповідає за роботу прикурювача.
Моторний відсік

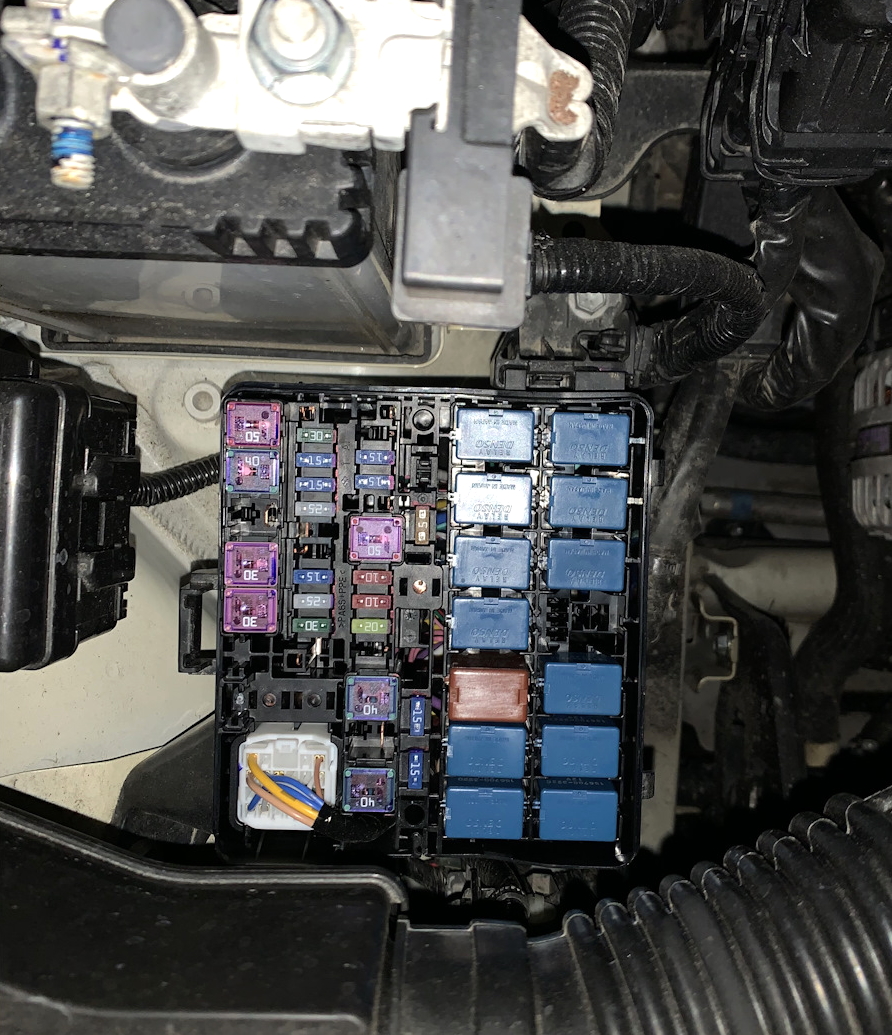

Під капотом у моторному відсіку, поруч з акумуляторною батареєю, розташований блок запобіжників і реле.

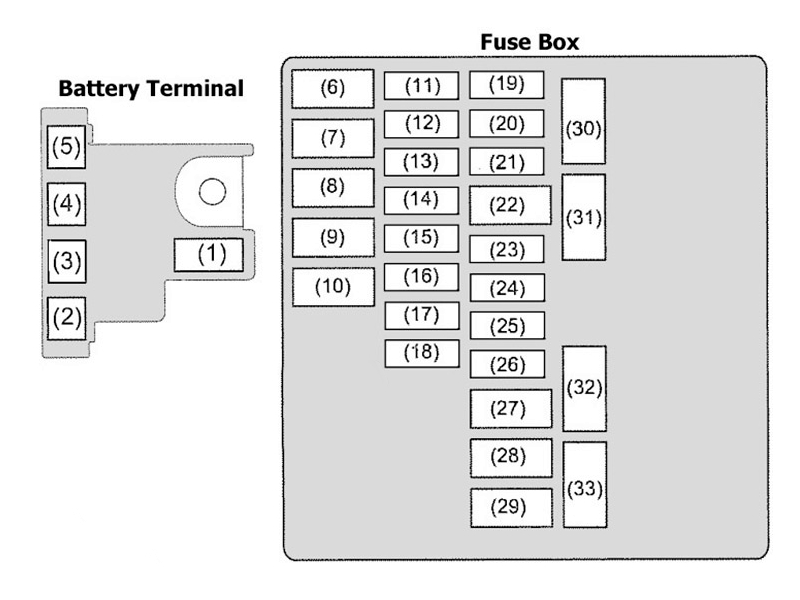

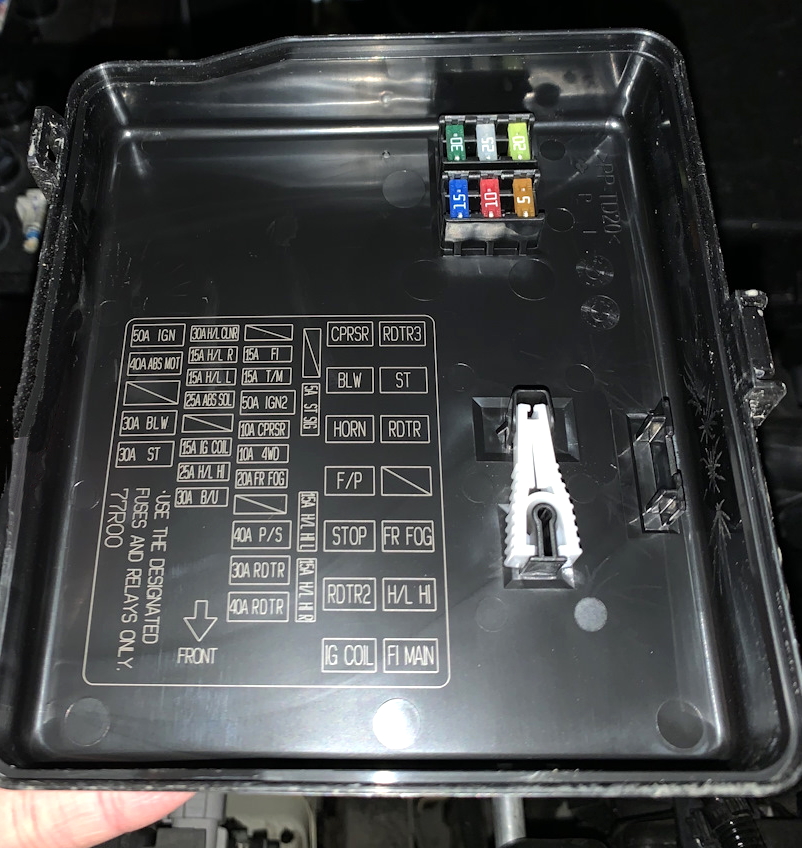

Схема з кришки блоку
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 120A Головний запобіжник №1 |
| 2 | 100A Головний запобіжник №2 |
| 3 | 80A Головний запобіжник №3 |
| 4 | 100A Головний запобіжник №4 |
| 5 | 50A Головний запобіжник №5 |
| 6 | 50A Замок запалювання |
| 7 | 40A Мотор ABS |
| 8 | Не використовується |
| 9 | 30A Вентилятор обігрівача (пічка) |
| 10 | 30A Стартерний мотор |
| 11 | 30A Очищувач фар |
| 12 | 15A Фара (права) |
| 13 | 15A Фара (ліва) |
| 14 | 25A Блок управління ABS/ESP |
| 15 | Не використовується |
| 16 | 15A Котушка запалювання |
| 17 | 25A Фара дальнього світла |
| 18 | 30A Реверс (задній хід) |
| 19 | Не використовується |
| 20 | 15A Система упорскування палива |
| 21 | 15A Трансмісія |
| 22 | 50A Замок запалювання №2 |
| 23 | 10A Компресор кондиціонера |
| 24 | 10A Система 4WD (повний привід) |
| 25 | 20A Протитуманні фари (передні) |
| 26 | Не використовується |
| 27 | 40A Електропідсилювач керма |
| 28 | Не використовується |
| 29 | 40A Вентилятор радіатора |
| 30 | Не використовується |
| 31 | 5A Стартерний мотор |
| 32 | 15A Фара дальнього світла (ліва) |
| 33 | 15A Фара дальнього світла (права) |
Декодування реле
- ST – Стартер
- RDTR – Вентилятор радіатора
- СИГНАЛ – СИГНАЛ
- П/П – Паливний насос
Високопотужні запобіжники у вигляді плавких вставок, встановлені на плюсовій клемі акумулятора.
