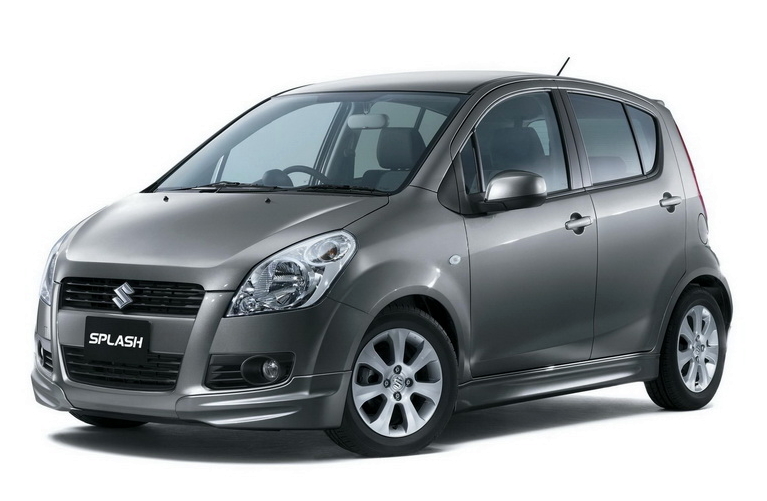

Suzuki Splash випускався у 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 роках. За цей час модель отримала оновлення. У цьому матеріалі ви можете знайти опис запобіжників та реле. Suzuki Splash зі схемами запобіжників Фокс, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.
Розташування запобіжників та реле в блоках запобіжників може відрізнятися від показаного та залежить від року випуску, рівня комплектації та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів з боку водія. Для доступу необхідно зняти захисну кришку.
Звірте призначення елементів зі схемами на кришці пристроїв.
Діаграма
Призначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 15A Резерв |
| 2 | 10A Котушка запалювання |
| 3 | 10A Світло заднього ходу |
| 4 | 15A Панель приладів |
| 5 | 15A Бокові дзеркала або розетка |
| 6 | 15A Прикурювач або розетка для підключення додаткового обладнання |
| 7 | 15A Склопідйомники |
| 8 | 15A Очищувач і омивач лобового скла |
| 9 | 10A Електропідсилювач керма |
| 10 | 15А Система пасивної безпеки (SRS) |
| 11 | 10А Антиблокувальна система (ABS) |
| 12 | 10A Габаритні вогні |
| 13 | Не використовується |
| 14 | 20A Замки дверей |
| 15 | 10A Передня фара (ліва) |
| 16 | 10A Стартер |
| 17 | 15A Підігрів передніх сидінь |
| 18 | 10A Обігрівач |
| 19 | 15A Задні протитуманні фари |
| 20 | 15A Магнітола, внутрішнє освітлення |
| 21 | 20A Обігрів заднього скла дверей |
| 22 | 15A Звуковий сигнал |
| 23 | 10A Фара (права) |
| 24 | 20A Вимкнення “таймера” приводу електросклопідйомників |
За роботу прикурювача відповідає запобіжник № 5 і 6 на 15А.
Моторний відсік
Під капотом автомобіля, у моторному відсіку, блок запобіжників і реле розташований з лівого боку, поруч зі стійкою кузова.
Фото, наприклад
Фото схеми на обкладинці
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 80A Всі електричні кола |
| 2 | 50A Вікна, запалювання, стартер, склоочисник |
| 3 | Задні габарити, обігрів скла задніх дверей, центральний замок, сигнал, внутрішнє освітлення |
| 4 | Реле вентилятора радіатора №1 |
| 5 | Реле вентилятора радіатора №2 |
| 6 | Реле вентилятора радіатора №3 |
| 7 | Реле стартера |
| 8 | Головне реле |
| 9 | Реле дросельної заслінки |
| 10 | Реле протитуманних фар |
| 11 | Реле паливного насоса |
| 12 | Реле повітряного компресора |
| 13 | Резерв |
| 14 | 30A Обігрівач |
| 15 | 15A Система впорскування |
| 16 | 10A Реле повітряного компресора |
| 17 | Резерв |
| 18 | 15A Стоп-сигнал |
| 19 | 30A ABS |
| 20 | 30A Стартер |
| 21 | Резерв |
| 22 | 50A Електропідсилювач керма |
| 23 | 30A Замок запалювання |
| 24 | 30A Вентилятор охолодження |
| 25 | Резерв |
| 26 | 30A ABS |
| 27 | Резерв |
| 28 | Резерв |
| 29 | 15A Протитуманні фари |
| 30 | 15A Фара (ліва) |
| 31 | 15A Фара (права) |
| 32 | 80A Обігрівач, електропідсилювач керма |
| 33 | 80A Вентилятор охолодження, протитуманні фари, фари |
Знаєте, як покращити матеріал – пишіть у коментарях.
