Запобіжники та реле Suzuki Ciaz 2014 – 2022 років
Suzuki Ciaz випускався у 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 та 2022 роках. За цей час модель отримала фейсліфтінг. У цій публікації ви можете знайти опис запобіжників та реле Suzuki Ciaz зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон

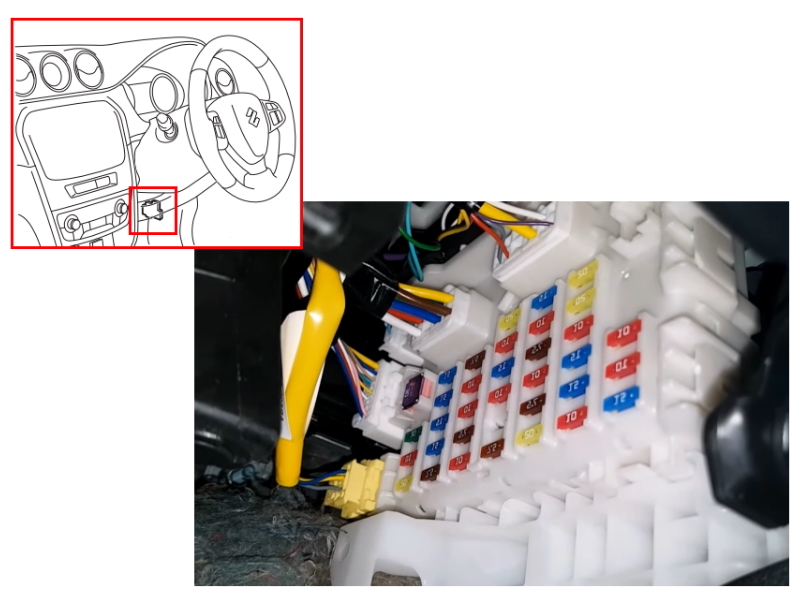

У салоні автомобіля блок запобіжників розташований з правого боку під панеллю приладів.
Звірте призначення елементів зі схемами на захисній кришці коробки.

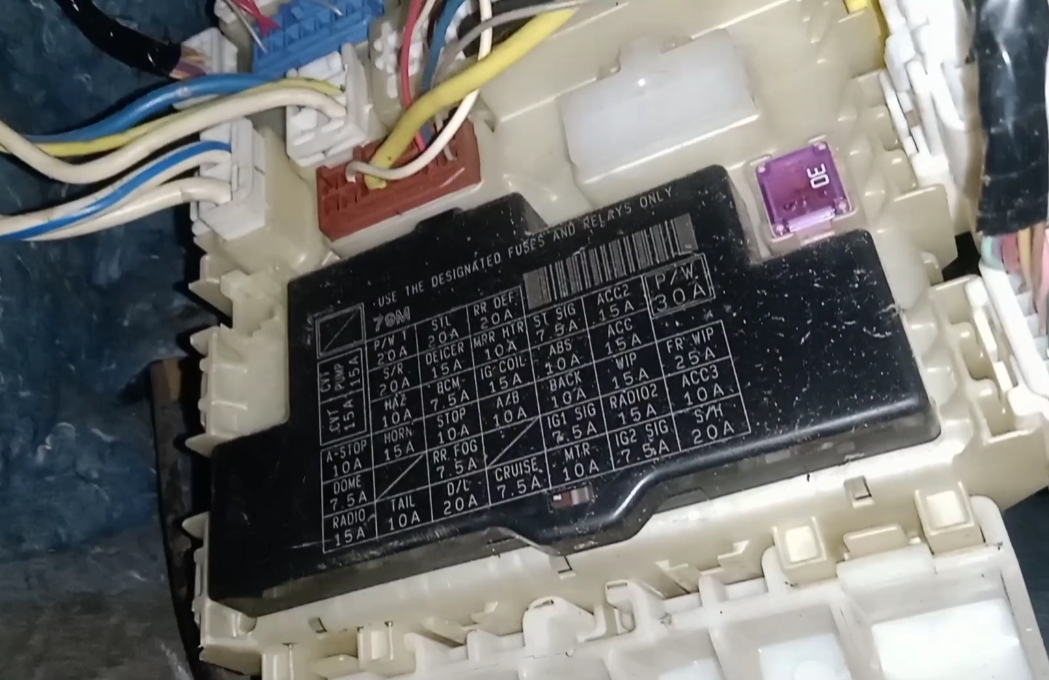

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 30A Belt | Ремінь безпеки |
| 10A A-STOP | Система зупинки на холостих |
| 10A DOME | Освітлення салону |
| 10A RADIO | Радіо |
| 20A P/W T | Таймер функції склопідйомників |
| 20A S/R | Люк (дах) |
| 10A HAZ | Аварійна сигналізація |
| 15A HORN | Сигнал |
| 15A 4WD | Повний привід |
| 10A TAIL | Задні ліхтарі |
| 15A STL | Блокування керма |
| 10A DRL | Денні ходові вогні |
| 7,5A BCM | Блок керування кузовом |
| 10A STOP | Гальмівні ліхтарі |
| 7,5A RR FOG | Задні протитуманні ліхтарі |
| 20A D/L | Замок дверей |
| 20A RR DEF | Задній обігрівач |
| 10A MRR HTP | Обігрів дзеркал |
| 15A IG COIL | Котушка запалювання |
| 10A A/B | Подушка безпеки |
| 7,5A CRUISE | Круїз-контроль |
| 7,5A ST SIG | Стартер |
| 10A ABS | Антиблокувальна система (ABS) |
| 10A BACK | Ліхтарі заднього ходу |
| 7,5A IG1 SIG | Підсилювач керма |
| 10A MTR | Спідометр |
| 15A ACC2 | Роз’єм для аксесуарів (прикурювач) |
| 15A ACC | Дзеркала дверей |
| 15A WIP | Склоочисник |
| 7,5A IG2 SIG | Вентилятор обігріву |
| 30A P/W | Електричні склопідіймачі |
| 30A FR WIP | Мотор омивача лобового скла |
| 10A ACC3 | Роз’єм для аксесуарів |
| 20A S/H | Обігрів сидінь |
Деякі реле можуть бути встановлені на задній панелі пристрою.
Моторний відсік

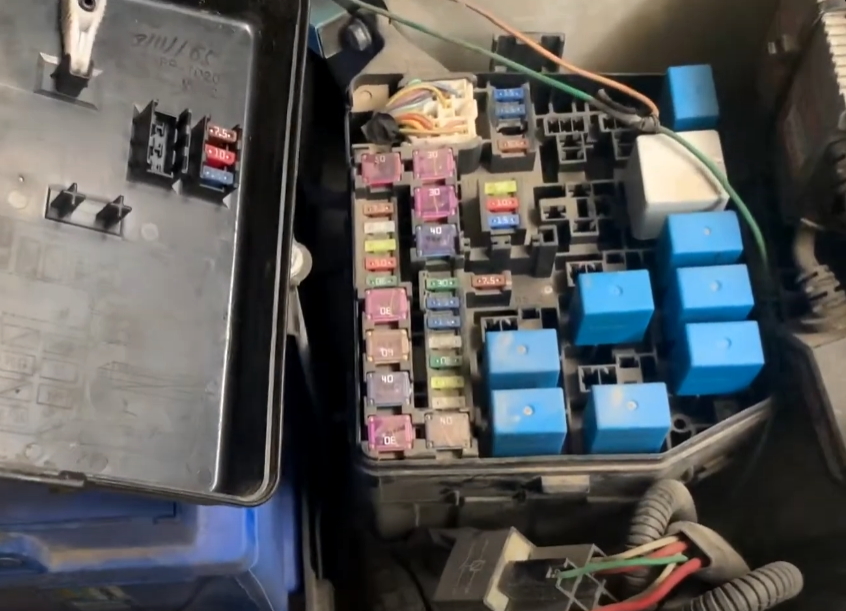

Під капотом у моторному відсіку головний блок запобіжників і реле розташований з лівого боку та закритий захисною кришкою.
Розташування

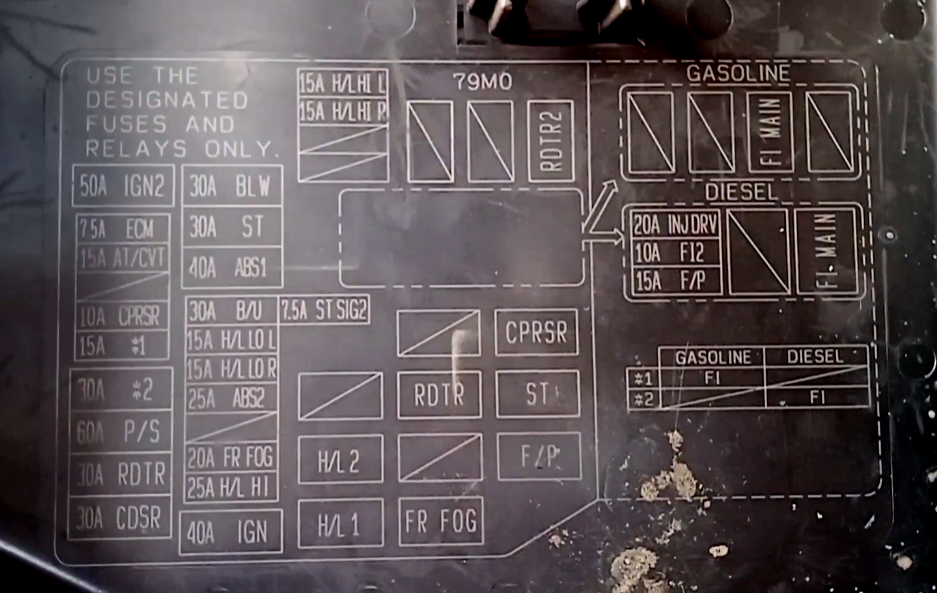

Діаграма з Covery

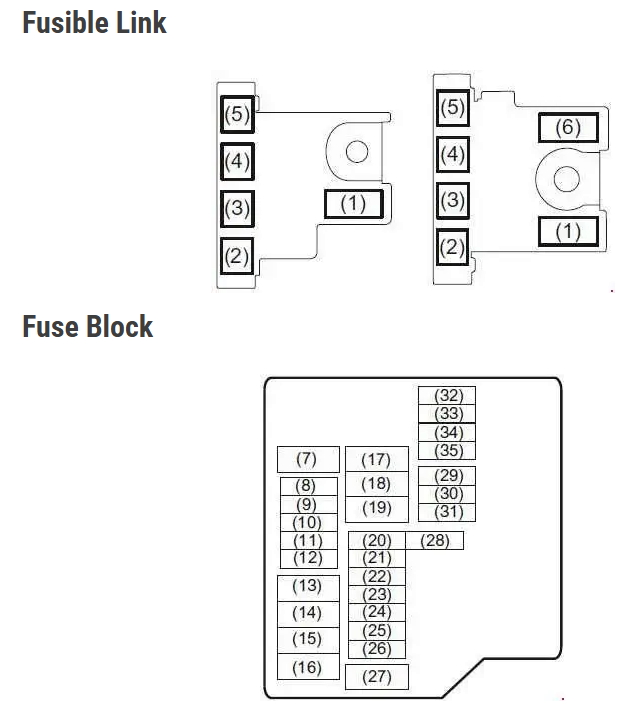

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 100A FL1 (GAS) – Основний запобіжник бензинової версії |
| 450A FL1 (DIESEL) | 450A FL1 (DIESEL) – Основний запобіжник дизельної версії |
| 2 | 100A FL2 – Основний запобіжник FL2 |
| 3 | 100A FL3 – Основний запобіжник FL3 |
| 4 | 50A FL4 част –> |
Розподіл реальності
- FR WIPER – Передній склоочисник
- ST – Стартер
- FR FOG – Передні протитуманні фари
- A/C – система кондиціонування повітря
На плюсовій клемі акумулятора може бути встановлено кілька потужних запобіжників.
