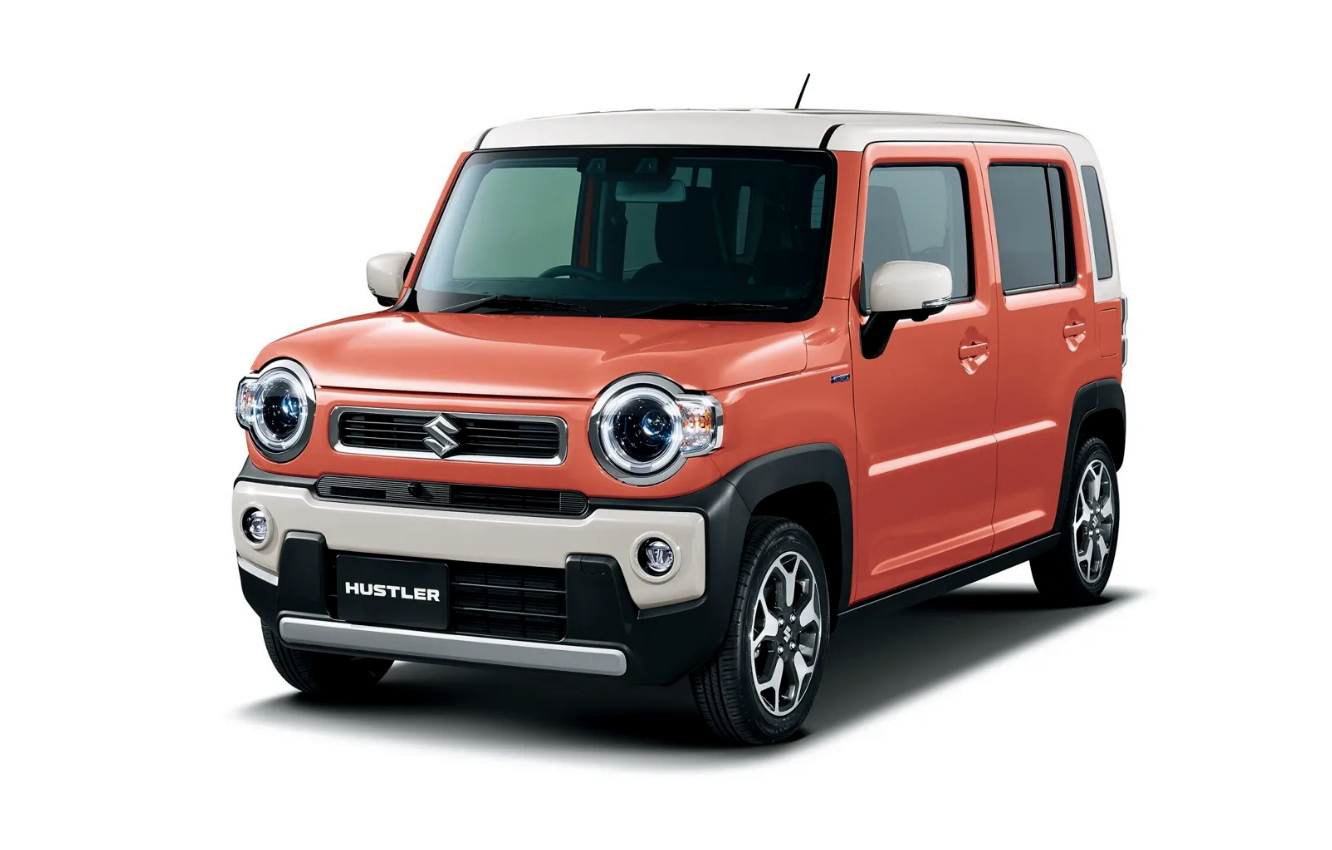

Сузукі Хастлер 2-го покоління випускалося у 2017, 2018, 2019, 2020, 2021, 2022, 2023 роках. У цій публікації ви можете знайти опис запобіжників та реле Suzuki Hustler 2 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Також виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле у вашому автомобілі може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів з лівого боку, за бардачком.
Приклад фото
Звірте завдання зі схемами на захисній кришці коробки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A (P/W) Електросклопідіймачі |
| 2 | 5A (ACC) Радіо |
| 3 | 10A (MTR) Лічильник, датчик |
| 4 | 15A (IG) Запалювання |
| 5 | 5A (IG1 SIG2) Підсилювач керма |
| 6 | 20A (PSD R) Праві зсувні двері |
| 7 | 5A (T/M2) Селектор передач |
| 8 | 15A (STL) Замок електронної ручки |
| 9 | 15A (SIGNAL) Звуковий попереджувальний сигнал |
| 10 | 20A (D/L) Замок дверей |
| 11 | 10A (HAZ) Сигналізація |
| 12 | 10A (T/M) Трансмісія |
| 13 | 15A (RADIO) Радіо |
| 14 | 15A (ACC2) Розетка для аксесуарів (прикурювач) |
| 15 | 5A (IG1 SIG3) Лазерний радар |
| 16 | 5A (ACC3) Порожньо [не для турбованих авто], Радіо [для турбованих авто] |
| 17 | 10A (DOME2) Освітлення інтер’єру |
| 18 | 5A (DOME) Лічильники, прилади |
| 19 | 5A (KEY) Замок запалювання |
| 20 | 20A (P/WT) Підйомник вікон |
| 21 | 20A (PSD L) Ліві зсувні двері |
| 22 | 5A (POS. 2) Замок запалювання |
| 23 | 5A (TAIL L) Порожньо [без турбо] Лівий задній ліхтар [з турбо] |
| 24 | 5A (A-STOP) Система глушіння на холостому ходу |
| 25 | 10A (TAIL) Задній ліхтар [без турбо] Правий задній ліхтар/освітлення номеру [з турбо] |
| 26 | 10A (IG1 SIG) Система глушіння на холостому ходу або BCM |
| 27 | 10A (A/B) Подушка безпеки |
| 28 | 10A (REAR) Ліхтарі заднього ходу |
| 29 | 5A (ABS) ABS/ESP |
| 30 | 10A (MRR HTR) Обігрів зовнішніх дзеркал |
| 31 | 15A (RR DEF) Обігрівач задніх сидінь |
| 32 | 10A (S/H) Обігрів сидінь |
| 33 | 10A (WIP) Склоочисник лобового скла |
| 34 | 5A (IG2 SIG) Вентилятор |
| 35 | 15A (WASH) Мотор омивача лобового скла |
| 36 | 10A (T/M3) Трансмісія |
| 37 | 20A (FR WIP) Передній склоочисник |
| 38 | 10A (STOP (Measure Charge Energy)) Стопи |
Моторний відсік
Під капотом, у моторному відсіку, може бути 3 блоки запобіжників і реле.
Блок запобіжників живлення
До плюсового виводу акумулятора кріпиться блок запобіжників у вигляді вставок високої ємності.
Головний блок запобіжників
Розташований з лівого боку моторного відсіку, поруч з акумулятором.
Діаграма
Позначення
- (RDTR) – Вентилятор радіатора
- (ST) – Система стартера
- DCDC; [ГІБРИДНИЙ ЗАРЯД ЕНЕРГІЇ] ДОПОМІЖНА БАТАРЕЙКА
- (ABS SCL) – Антиблокувальна гальмівна система
- (BLW) – Вентилятор змінного струму
- (H/LR) – Права фара
- [ENE-CHARGE HYBRID] ST – Система стартера
- (H/LL) – Ліва фара
- (СТОП) – Стоп-сигнали
- (CPRSR) – Компресор кондиціонера
- (ALT) – Акумулятор та система заряджання
- ([ENE-CHARGE HYBRID] ALT) – Акумулятор та система заряджання
- (ST SIG) – Стартерна система
- (ABS MOT) – Антиблокувальна гальмівна система (двигун)
- (ЗАПАЛЮВАННЯ 2) – Запалювання
- (P/S) – Привід електроприводу сидіння
- ([ENE-CHARGE ГІБРИД] ЗАПАЛЮВАННЯ – Запалювання
- (BTRY) – Акумулятор та система заряджання
- (НАСОС ТРАНСМІСІЇ) – Трансмісійний насос
- (B/U) – Ліхтарі заднього ходу
- (BLW2) – Вентилятор змінного струму
- (П/П) – Паливний насос
- (RDTR) – Вентилятор радіатора
- (BLW) – Вентилятор змінного струму
- (CPRSR) – Компресор кондиціонера
Додатковий блок запобіжників
Діаграма призначення
Залишилися будь-які питання, задавайте їх у коментарях.
