Сузукі Ескудо 2Друге покоління випускалося в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 роках. Також відоме як Suzuki Grand Escudo 2. У цій статті ви можете знайти опис запобіжників та реле Suzuki Escudo 2 зі схемами блоків запобіжників, фотографіями та їх розташуванням. Зверніть увагу на запобіжник прикурювача.
Конструкція коробок та призначення їх елементів можуть відрізнятися від зображеного та залежать від року випуску, країни поставки та рівня комплектації.
Зміст
- 1 Моторний відсік
- 1.1 Тип 1
- 1.1.1 Додаткові елементи
- 1.2 Тип 2
- 1.2.1 Додаткові елементи
- 1.1 Тип 1
- 2 Пасажирський салон
- 2.1 Тип 1
- 2.2 Тип 2
Зміст статті
Моторний відсік

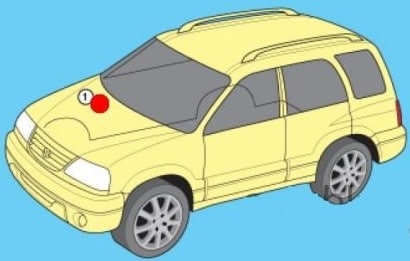

Розташований з правого боку поруч з акумулятором.
Type 1
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | (15A / 25A) Опціональне обладнання |
| F2 | (15A) Бензин: Керування двигуном |
| F3 | (15A) Правая фара (RH) |
| F4 | (15A) |
| F5 | (60A) |
| F6 | (30A) Блок запобіжників і реле на панелі приладів |
| F7 | (60A) Ланцюги замка запалювання |
| F8 | (50A) Система ABS / ESP |
| F9 | (80A / 100A) |
| F10 | (30A) Керування двигуном |
| F11 | (25A) Система кондиціонування повітря |
Додаткові елементи
Функції
- Запобіжник або реле для кузова
- Запобіжник або реле для кузова
- Реле компресора кондиціонера
- Реле вентилятора кондиціонера
- Запобіжники для додаткового обладнання
Type 2
Фото, наприклад
Діаграма
Призначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Реле кондиціонера |
| 2 | Реле №1 високошвидкісного електродвигуна/подвійного вентилятора конденсатора |
| 3 | Реле протитуманних фар |
| 4 | Реле звукового сигналу |
| 5 | Реле вентилятора конденсатора |
| 6 | Реле №2 високошвидкісного електродвигуна/подвійного вентилятора конденсатора |
| 7 | Реле управління трансмісією |
| 8 | Реле підігрівача датчика кисню |
| F1 | (15A) Ліва передня фара (LH) |
| F2 | (15A) Управління двигуном |
| F3 | (15A) Стоп-сигнали |
| F4 | (25A) Обігрів заднього скла |
| F5 | (60A) Мотор нагрівача |
| F6 | (60A) Система ABS |
| F7 | (15A) Управління двигуном |
| F8 | (15A) Звуковий сигнал |
| F9 | (25A) Система кондиціонування повітря |
| F10 | (15A) Протитуманні фари |
| F11 | (15A) Права передня фара (RH) |
| F12 | (60A) Блок запобіжників/реле на панелі приладів |
| F13 | (60A) Ланцюги замка запалювання |
Додаткові елементи
- (120A) Генератор змінного струму (головний запобіжник на клемі акумулятора)
- (40A) Додатковий обігрівач
- (40A) Двигун вентилятора охолодження
- (80A) Свічки розжарювання
Пасажирський салон

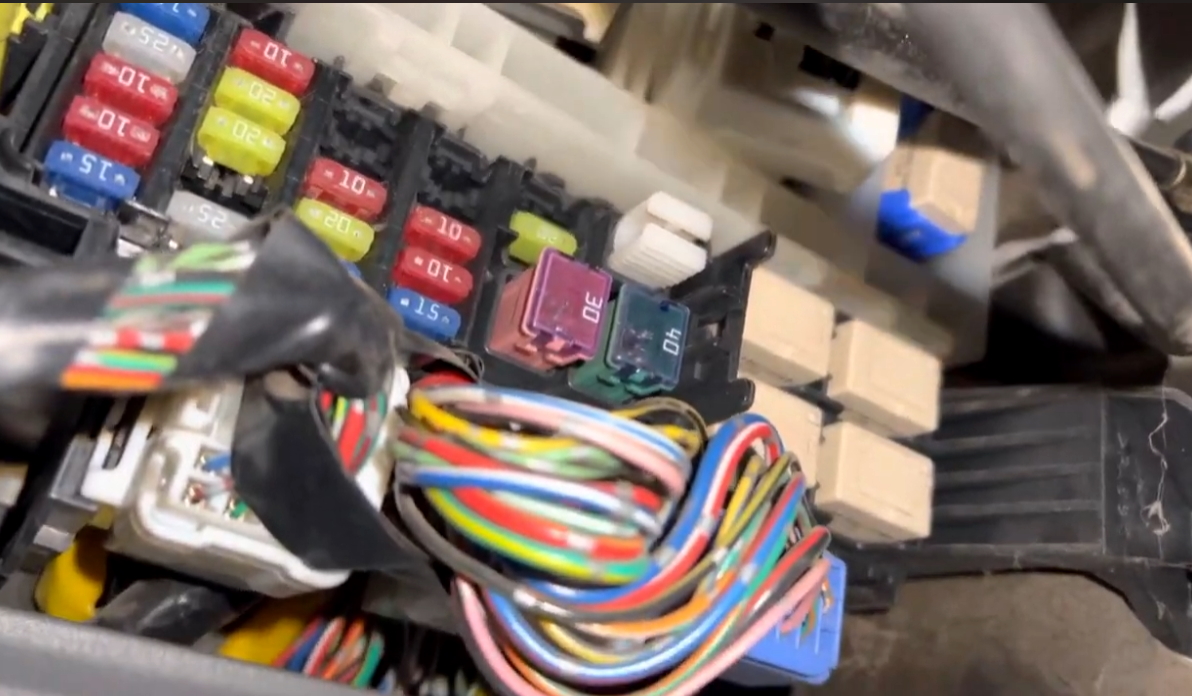

Він розташований з боку водія під панеллю на бічній стінці (закрита чорною кришкою, на якій і має бути нанесено фактичне призначення). Дістатися до нього легше, якщо зняти панель, яка знаходиться під рульовою колонкою (кріпиться по кутах 4 саморізами).
Type 1

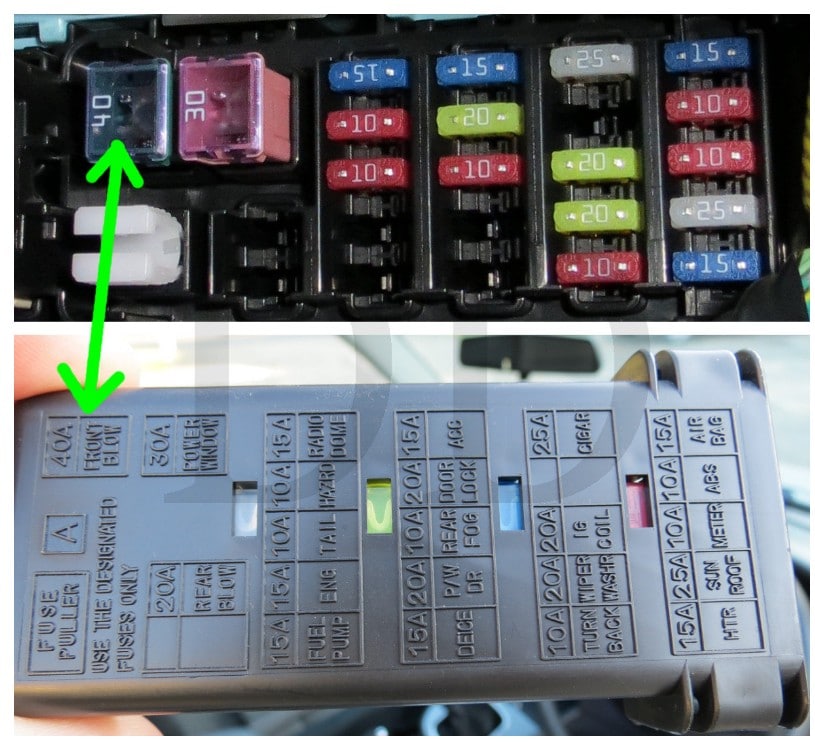

Звірте завдання зі схемами на обкладинці блоку.
Захищені компоненти
| Позначення | Розшифровка українською мовою |
|---|---|
| A/C | Кондиціонер |
| SECTION | ABS |
| EVERYTHING | Генератор |
| ALT-S | Генератор |
| AM | Перемикач двигуна |
| DEF | Обігрів скла |
| DOME | Освітлення салону |
| THROUGH | Двері |
| ECU | Блок керування двигуном |
| EDU | Керування уприскуванням |
| EFI | Система електронного керування уприскуванням |
| ENG MAIN | Основний двигун |
| FAN | Вентилятор |
| FOG | Протитуманні фари |
| Fr | Передній |
| F-TAIL | Задні ліхтарі |
| GAUGE | Приладова панель, спідометр |
| HAZARD | Аварійна сигналізація |
| HAZ-TRN | Аварійні ліхтарі |
| HEAD | Фари |
| HEAD LH | Ліва фара |
| HEAD RH | Права фара |
| HORN | Сигнал |
| HTR | Обігрівач |
| I/UP | Холостий хід |
| IG | Запалювання |
| IGN | Запалювання |
| MAIN | Основний |
| P/W | Електросклопідйомник |
| POWER | Живлення |
| PWR | Живлення |
| RAD | Радіо |
| Rr / rear | Задній |
| СIG | Прикурювач |
| SPARE | Резерв |
| ST | Стартер |
| STOP | Сигнал гальмування |
| TAIL | Задні ліхтарі |
| TURN | Поворотні сигнали |
| WASH | Омивач вітрового скла |
| WIP | Склоочисник |
| WIPER | Склоочисник |
Запобіжник прикурювача позначається як CIGAR 20 або 25A.
Окремі реле можуть бути розташовані поруч.

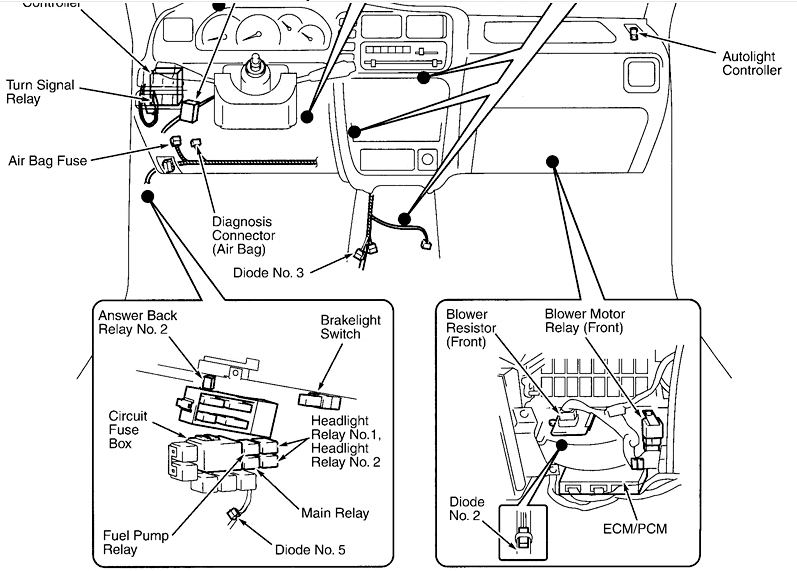

Загальна схема реле
Type 2

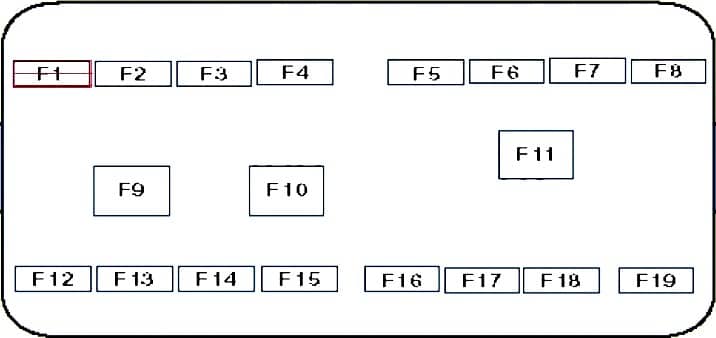

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | (15 A) |
| F2 | (15A) Задній протитуманний ліхтар |
| F3 | (20A) Центральний замок |
| F4 | (15A) Управління двигуном |
| F5 | (20A) Нагрівач паливного фільтра |
| F6 | (15A) Сигналізація |
| F7 | (15A) |
| F8 | (15A) |
| F9 | (30A) Мотор обігрівача |
| F10 | (30A) Електричні склопідйомники |
| F11 | (30A) Резерв |
| F12 | (15A) Управління двигуном |
| F13 | (10A) |
| F14 | (15A) Двірники / омивач лобового скла |
| F15 | (20A) Прикурювач |
| F16 | (15A) Підігрів сидінь |
| F17 | (15A) |
| F18 | (25A) Люк на даху |
| F19 | (20A) |
Запобіжник №15, 20А, відповідає за прикурювач.
А якщо хочете допомогти доповнити матеріал, пишіть у коментарях.
