Suzuki Baleno 2G випускався у 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 роках. За цей час модель отримала фейсліфтинг. У цій статті ви можете знайти опис запобіжників та реле Suzuki Baleno 2 зі схемами блоків запобіжників та їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон

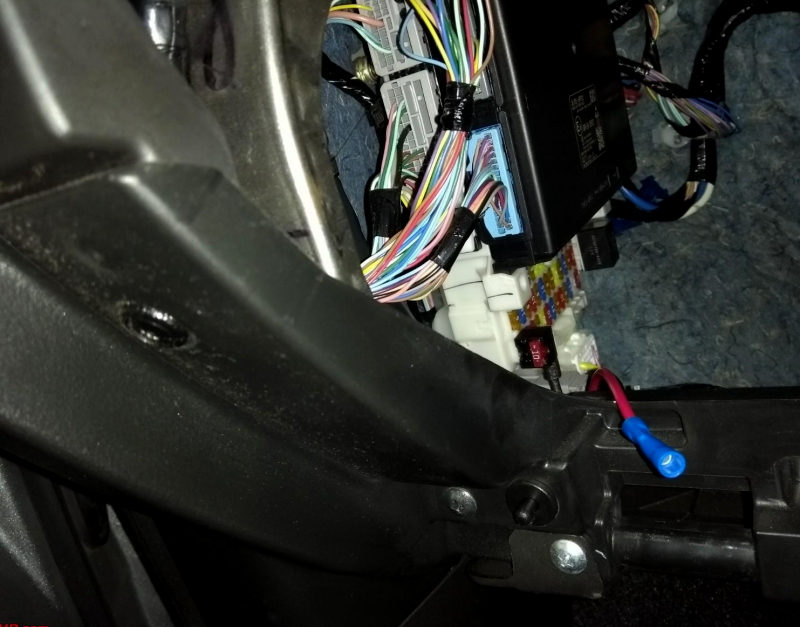

У салоні автомобіля блок запобіжників розташований під панеллю приладів з лівого боку автомобіля.
Лівосторонній рух
Праворуль
Приклад фото
Звірте завдання зі схемами на захисній кришці коробки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A P/W – Електросклопідйомники |
| 2 | 10A MTR – Приладова панель |
| 3 | 15A IG – Запалення |
| 4 | 5A IG1 SIG2 – Електропідсилювач керма |
| 5 | 20A SHIFT – Не використовується |
| 6 | 20A S/R – Люк |
| 7 | Не використовується |
| 8 | 20A D/L – Замок дверей |
| 9 | 15A STL – Блокування керма |
| 10 | 10A HAZ – Система аварійної сигналізації |
| 11 | 5A A-STOP – Контролер двигуна |
| 12 | 10A RR FOG – Задній протитуманний ліхтар |
| 13 | 5A ABS – ABS/ESP |
| 14 | 15A S/H – Підігрів сидінь |
| 15 | 5A IG1 SIG3 – Камера |
| 16 | 10A DOME2 – Внутрішнє освітлення |
| 17 | 5A DOME – Панель приладів, торпедо |
| 18 | 15A RADIO – Радіо |
| 19 | 5A CONT |
| 20 | 5A KEY2 – Вимикач запалення |
| 21 | 20A P/WT – Таймер функції підйомників вікон |
| 22 | 5A KEY – Вимикач запалення |
| 23 | 15A HORN – Сигнал |
| 24 | 5A TAIL – Задній лівий габаритний ліхтар (з автоосвітленням) |
| 25 | 10A TAIL – Задній світло на лівій і правій частинах (без автоосвітлення) |
| 26 | 10A A/B – Подушка безпеки |
| 27 | 10A IG1 SIG – Система Idle stop або BCM |
| 28 | 10A BACK – Підсвітка, задній хід |
| 29 | 5A ACC3 |
| 30 | 20A RR DEF – Задній обігрівач |
| 31 | 10A MRR HTR – Обігрів дзеркал |
| 32 | 15A ACC2 – Розетка для аксесуарів |
| 33 | 5A ACC – Радіо |
| 34 | 10A WIP – Двірники заднього скла |
| 35 | 5A IG2 SIG – Вентилятор кондиціонера |
| 36 | 15A WASH – Електродвигун омивача |
| 37 | 25A FR WIP – Передні двірники |
| 38 | 10A STOP – Стоп-сигнал |
Запобіжник №32 на 15А відповідає за роботу прикурювача.
Моторний відсік
Під капотом у моторному відсіку, поруч з акумуляторною батареєю, розташований блок запобіжників і реле.
Ідентифікація з кришки пристрою
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A ST – Стартер |
| 2 | 30A BLW – Вентилятор |
| 3 | 40A BTRY – Релейний модуль №2 |
| 4 | 40A ABS MOT – Мотор ABS |
| 5 | 40A IGN – Запалювання |
| 6 | 30A B/U – Резервне живлення |
| 7 | 30A SUB BAT – Додаткова батарея |
| 8 | 25A ABS SOL – Соленоїд ABS |
| 9 | 15A H/LL – Фара (ліва) |
| 10 | 15A H/LR – Фара (права) |
| 11 | 30/40A RDTR – Вентилятор радіатора |
| 12 | 20A FR FOG – Передній протитуманний ліхтар |
| 13 | 10A CPRSR – Компресор |
| 14 | 50A IGN2 – Запалювання 2 |
| 15 | 15A T/M – Контролер AT/CVT |
| 16 | 15/30A FI – Форсунка палива |
| 17 | 20A F/P – Паливний насос |
| 17 | 15A T/M PUMP – Електричний масляний насос |
| 18 | 5A ST SIG – Контролер двигуна |
| 19 | 20A INJ DRV – Паливний інжектор |
| 20 | 10A FI – Паливний інжектор |
| 21 | 25A H/L HI – Фари (дальнє світло) |
| 22 | 15A H/L HI R – Фара (права, дальнє світло) |
| 23 | 15A H/L HI L – Фара (ліва, дальнє світло) |
| 24 | 60A P/S – Підсилювач кермового управління |
Декодування реле
- ST – Стартер
- RDTR – Вентилятор радіатора
- СИГНАЛ – СИГНАЛ
- П/П – Паливний насос
На плюсовій клемі акумулятора також можна встановити високопотужні запобіжники у вигляді плавких вставок.
