Suzuki Ertiga 1G випускався у 2012, 2013, 2014, 2015, 2016, 2017, 2018 роках. За цей час модель отримала фейсліфтинг. У нашій статті ви можете знайти опис запобіжників та реле Suzuki Ertiga 1 зі схемами блоків запобіжників та їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.

Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня електрообладнання вашого автомобіля.

Пасажирський салон

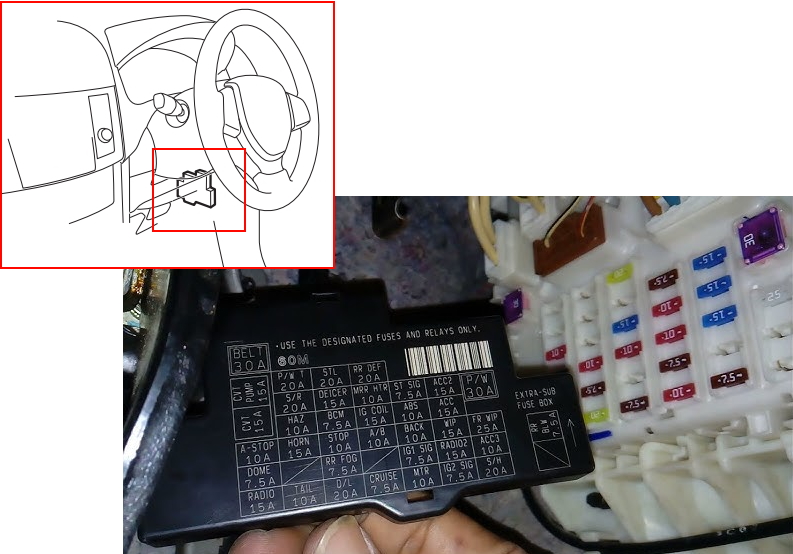

У салоні автомобіля блок запобіжників розташований з правого боку під панеллю приладів.

Звірте призначення елементів зі схемами на захисній кришці коробки.

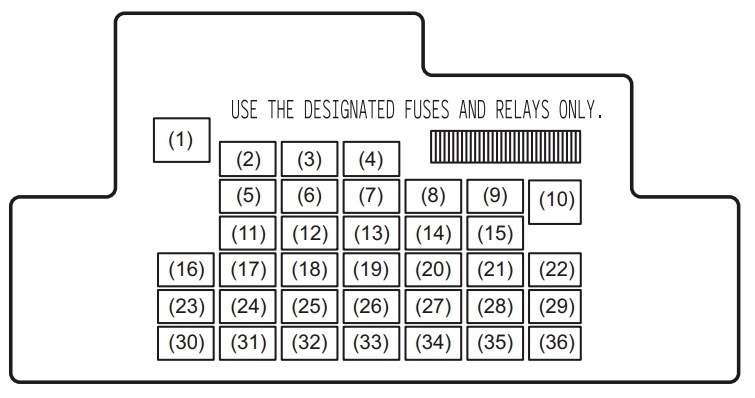

Діаграма

Завдання

№9 15A – ACC2 – це розетка для аксесуарів (прикурювач).

Деякі реле можуть бути встановлені на задній панелі пристрою.

Моторний відсік

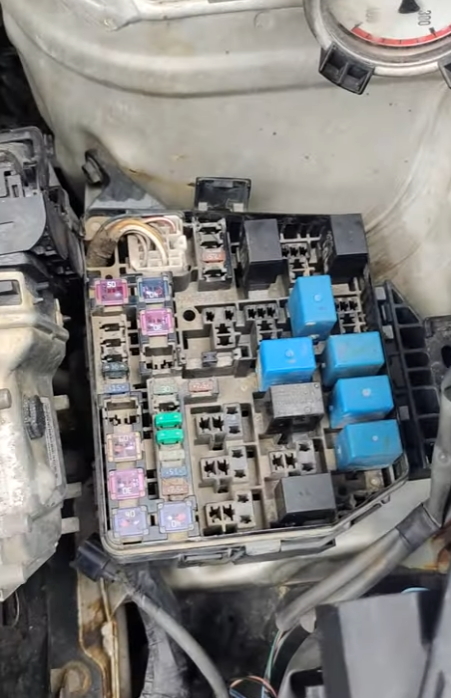

Під капотом у моторному відсіку головний блок запобіжників і реле розташований з лівого боку та закритий захисною кришкою.

Розташування

Головний запобіжник, первинні запобіжники та деякі окремі запобіжники розташовані в моторному відсіку. Якщо головний запобіжник перегорить, жоден електричний компонент не працюватиме. Якщо первинний запобіжник перегорить, жоден електричний компонент у відповідній групі навантаження не працюватиме.

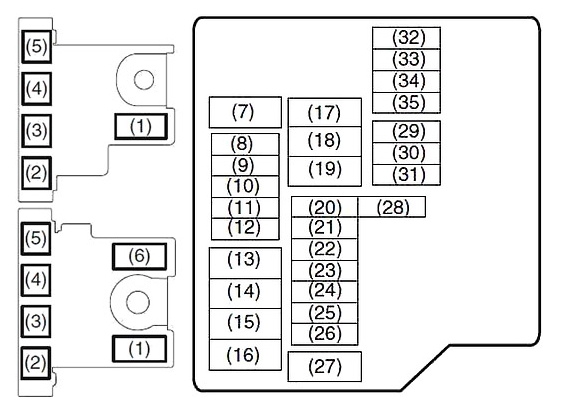

Діаграма

Позначення

(tr

Розподіл реальності

• FR WIPER – Передній склоочисник
• ST – Стартер
• FR FOG – Передні протитуманні фари
• A/C – система кондиціонування повітря

Також на нашому YouTube-каналі є відео на цю тему. Дивіться та підпишіться.

А якщо ви знаєте, як покращити цей матеріал – пишіть у коментарях.
