Suzuki Ertiga 2G випускався у 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час ця модель отримала фейсліфтінг. У нашій публікації ви можете знайти опис запобіжників та реле Suzuki New Ertiga 2 зі схемами блоків запобіжників та їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів з лівого боку автомобіля.
Лівосторонній рух
Праворуль
Приклад фото
Звірте завдання зі схемами на захисній кришці коробки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A P/W – Електропривід вікон |
| 2 | 10A MTR – Панель приладів |
| 3 | 15A IG – Запалювання |
| 4 | 5A IG1 SIG2 – Електропідсилювач керма |
| 5 | 20A SHIFT – Не використовується |
| 6 | 20A S/R – Люк |
| 7 | Не використовується |
| 8 | 20A D/L – Замок дверей |
| 9 | 15A STL – Блокування керма |
| 10 | 10A HAZ – Система аварійної сигналізації |
| 11 | 5A A-STOP – Контролер двигуна |
| 12 | 10A RR FOG – Задній протитуманний ліхтар |
| 13 | 5A ABS – ABS/ESP |
| 14 | 15A S/H – Підігрів сидінь |
| 15 | 5A IG1 SIG3 – Камера |
| 16 | 10A DOME2 – Освітлення салону |
| 17 | 5A DOME – Панель приладів, щиток |
| 18 | 15A RADIO – Радіо |
| 19 | 5A CONT – Не вказано |
| 20 | 5A KEY2 – Ключ запалювання |
| 21 | 20A P/WT – Таймер функції вікон |
| 22 | 5A KEY – Ключ запалювання |
| 23 | 15A HORN – Сигнал |
| 24 | 5A TAIL – Лівий задній габарит (з автоматичним світлом) |
| 25 | 10A TAIL – Лівий і правий задні габарити (без автоматичного світла) |
| 26 | 10A A/B – Подушка безпеки |
| 27 | 10A IG1 SIG – Ідл-стоп або BCM |
| 28 | 10A BACK – Підсвічування заднього ходу |
| 29 | 5A ACC3 – Пристрої додаткового обладнання |
| 30 | 20A RR DEF – Задній обігрівач |
| 31 | 10A MRR HTR – Дверні дзеркала із підігрівом |
| 32 | 15A ACC2 – Додатковий аксесуарний слот |
| 33 | 5A ACC – Радіо |
| 34 | 10A WIP – Задній двірник |
| 35 | 5A IG2 SIG – Вентилятор кондиціонера |
| 36 | 15A WASH – Електродвигун склоомивача |
| 37 | 25A FR WIP – Передній двірник |
| 38 | 10A STOP – Стоп-сигнал |
Запобіжник №32 на 15А відповідає за роботу прикурювача.
Моторний відсік

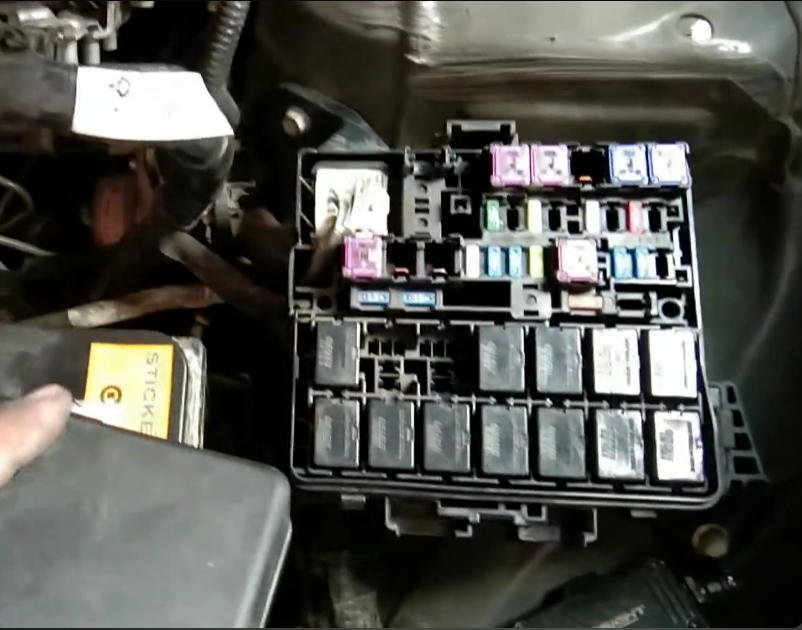

Під капотом у моторному відсіку, поруч з акумуляторною батареєю, розташований блок запобіжників і реле.

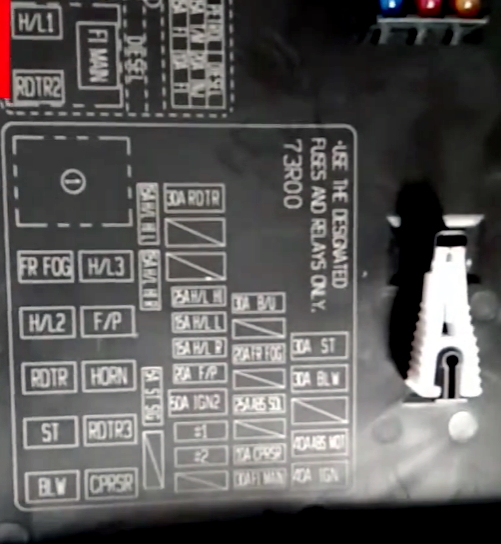

Схема з обкладинки коробки

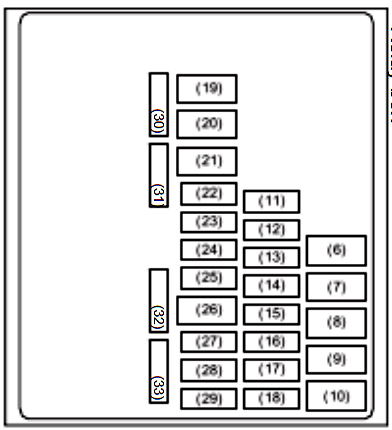

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 100A Основний запобіжник 1 |
| 2 | 100A Основний запобіжник 2 |
| 3 | 80A Основний запобіжник 3 |
| 4 | 100A Основний запобіжник 4 |
| 5 | 50A Основний запобіжник 5 |
| 6 | 30A Стартерний мотор |
| 7 | 30A Вентилятор обдуву |
| 8 | Пусто |
| 9 | 40A Мотор ABS |
| 10 | 40A Замок запалювання |
| 11 | 30A Резервний |
| 12 | Пусто |
| 13 | 20A Передні протитуманні фари |
| 14 | Пусто |
| 15 | 25A Клапан ABS |
| 16 | Пусто |
| 17 | 10A Компресор |
| 18 | 30A Пусто |
| 19 | 30A Радіаторний вентилятор |
| 20 | Пусто |
| 21 | Пусто |
| 22 | 25A Ближнє світло фар |
| 23 | 15A Фара (ліва) |
| 24 | 15A Фара (права) |
| 25 | 20A Пусто |
| 26 | 50A Замок запалювання -2 |
| 27 | 15A Трансмісія |
| 28 | 15A Інжектор FI |
| 29 | Пусто |
| 30 | 15A Ближнє світло фар (ліва) |
| 31 | 15A Ближнє світло фар (права) |
| 32 | 5A Сигнал стартера |
| 33 | Пусто |
Розподіл реальності
- FR WIPER – Передній склоочисник
- ST – Стартер
- FR FOG – Передні протитуманні фари
- A/C – система кондиціонування повітря
Також на нашому YouTube-каналі є відео на цю тему. Дивіться та підпишіться.
А якщо ви знаєте, як покращити цей матеріал – пишіть у коментарях.
