1покоління Honda Pilot випускалося в 2002, 2003, 2004, 2005, 2006, 2007, 2008 роках з позначенням кузова YF1. За цей час модель пройшла рестайлінг. У цій статті ви знайдете інформацію про розташування всіх блоків управління, детальний опис запобіжників і реле для Honda Pilot 1 зі схемами блоків запобіжників і фото приклади їх виконання. Виберіть запобіжник, який відповідає за прикурювач.
Розташування блоків і призначення елементів у них можуть відрізнятися від зображених і залежати від року випуску, рівня комплектації та регіону доставки вашого автомобіля.
Зміст статті
Пасажирський салон
Місцезнаходження
Макет 1
Призначення
- Коробка запобіжників №1
- Заднє додаткове реле
- Реле внутрішнього освітлення
- 2003-2005: реле передніх протитуманних фар 2006-2008: реле ближнього світла
- Блок керування денними ходовими вогнями
- 2006-2008: реле двигуна омивача вітрового скла
- Реле блокування перемикання передач
- Р-контактне реле
- Головне реле PGM-FI 1
- Головне реле №2 PGM-FI (паливний насос)
- Реле двигуна заднього вентилятора
- 2003-2005: Реле затемнення 2006-2008: Реле денних ходових вогнів
- Реле задніх ліхтарів
- 4WD: реле повного приводу зі змінним крутним моментом (VTM-4)2WD (2006-2008): реле керування кріпленням двигуна
Макет 2
Позначення
- Блок керування іммобілайзером – приймач
- 2WD (2006-2008): блок активного шумозаглушення
- Приймач без ключа
- Реле датчика співвідношення повітря та палива (A/F)
- Реле запалювання
- Реле модуля керування приводом дросельної заслінки
- 2006-2008: реле двигуна заднього омивача
- Коробка запобіжників №2
- Блок додаткової системи безпеки (SRS)
- 2WD (2006-2008): блок керування кріпленням двигуна
Блок запобіжників №1
Цей блок запобіжників і реле розташований у нижній частині приладової панелі, з боку водія.

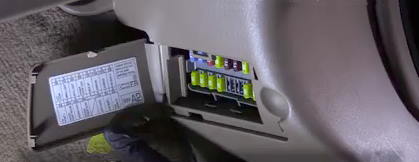

Приклад фото

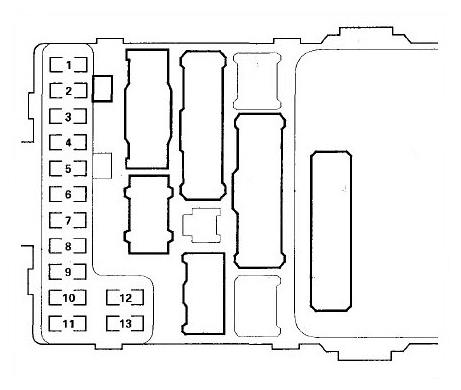

Схема
Розподіл
1 | Модуль керування приймачем іммобілайзера на 15 A, модуль керування трансмісією (PCM), головне реле PGM-FI №2 (паливний насос), модуль додаткової системи обмежень (SRS) |
2 | Блок додаткової системи безпеки (SRS) 10A |
3 | Реле зчеплення компресора 7.5AA/C, реле двигуна повітродувки, блок клімат-контролю, панель керування обігрівачем, модуль керування трансмісією (PCM), двигун керування рециркуляцією, реле двигуна заднього вентилятора, двигун низького режиму, реле розморожування заднього скла, вентилятор радіатора Модуль керування (2003-2005) |
4 | Інвертор змінного струму 7,5 A (2006-2008), дзеркала з електроприводом, дзеркала з підігрівом, блок керування модулятором ABS (2003-2005), керування повним приводом із змінним крутним моментом (VTM-4) ) (2003–2005) |
5 | 10A Блок керування денними ходовими вогнями |
6 | Генератор змінного струму на 15 А, контрольна лампа головного перемикача круїз-контролю, клапан продувки бачка EVAP, модуль керування датчиком, модуль керування трансмісією (PCM), модуль керування модулятором VSA (2006–2008), модуль детектора електричного навантаження (ELD) (2003–2005) ), вторинні датчики кисню з підігрівом (2003-2005), модуль керування вентилятором радіатора (2003-2005), система керування повним приводом зі змінним крутним моментом (VTM-4) (2003-2005), реле VTM-4 (2003-2005) |
7 | Дзеркало з електричним компасом 7,5 A (2006-2008), Блок системи виявлення пасажирів (ODS), Індикатор вимкнення пасажира, Внутрішнє дзеркало з автоматичним затемненням (2006-2008), Реле переривчастої дії склоочисника заднього скла, Перемикач склоочисника Заднє скло/Омивач, Двигун заднього склоочисника, передня протитуманна фара (2006-2008) |
8 | Додаткове розеткове реле 7,5 A, задній мікрофон із системою активного шумопоглинання (2WD) (2006–2008), блок активного шумозаглушення (2WD) (2006–2008), модуль керування датчиком, допоміжний роз’єм без ключа (2006–2008), ззаду розетки для аксесуарів, реле блокування перемикання передач |
9 | Блок активного шумозаглушення (2WD) 10 A (2006-2008), реле заднього ходу A/T, ліхтарі заднього ходу, датчик несправності стоп-сигналу, модуль керування манометром, безключовий приймач, навігаційний блок (2006-2008), внутрішнє дзеркало з автоматичним затемненням (2006-2008), додатковий роз’єм безпеки (2006-2008), мультиплексний блок керування з боку пасажира, соленоїд блокування перемикання передач (2006-2008), повний привід із змінним крутним моментом (VTM-4), світловий індикатор перемикача блокування (4WD), контроль із змінним крутним моментом Модуль керування системою 4WD (VTM-4), модуль керування Multiplex Driver |
10 | 7,5 A Покажчик повороту/аварійне реле |
11 | 7.5A 2006-2008: модуль керування повним приводом зі змінним крутним моментом (VTM-4) 15A 2003-2005: котушки запалювання |
12 | 30A Реле двигуна омивача заднього скла, двигун склоочисника, ланцюг переривчастого включення склоочисника, двигун омивача вітрового скла, реле переривчастого включення склоочисника |
13 | Головне реле 7,5 A PGM-FI, модуль керування трансмісією (PCM) |

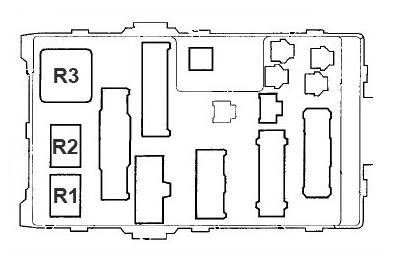

Деякі реле можна встановити на задній частині блоку.
Схема
Призначення
- R1 – реле відключення стартера
- R2 – реле ліхтарів заднього ходу
- R3 – Реле небезпеки (покажчики повороту та сигналізація)
Також поруч, на допоміжному тримачі, можуть бути встановлені додаткові запобіжники: 7,5А – Гудок, 7,5А – Блок керування системою автоматичного керування склоочисниками та 7,5А – Запобіжник №6 монтажного блоку під приладом панель на стороні водія.
Блок запобіжників №2

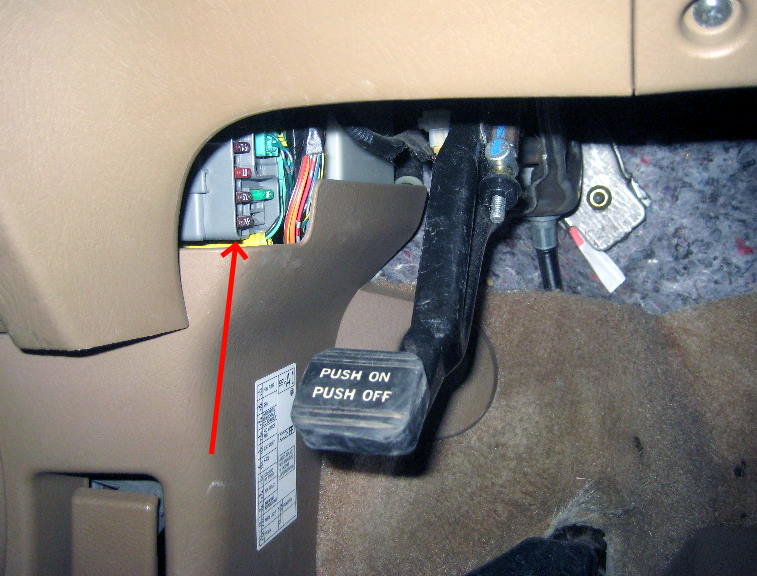

Ще одна коробка з запобіжниками і реле встановлюється під панеллю приладів, на стійці, з боку пасажира і закривається захисною кришкою.
Перевірте призначення за допомогою схем на обкладинці блоку.
Приклад схеми
Декодування
1 | Блок керування склопідйомниками на 20 А |
2 | 20A Сидіння водія з електроприводом опущене спереду (EX-L), електричне перемикання сидіння водія (EX-L) Електродвигун підйому/опускання заднього сидіння водія (крім EX-L), електричний нахил сидіння водія (Expert EX-L) |
3 | 20A Підігрів передніх сидінь |
4 | 20A Електродвигун опускання заднього сидіння (EX-L), електродвигун нахилу сидіння водія (EX-L), електродвигун опускання заднього сидіння (крім EX-L), двигун ковзання сидіння водія (крім EX-L) |
5 | — |
6 | 10A Блоки керування денними ходовими вогнями |
7 | Електродвигун лівого заднього склопідйомника на 20 А, головний вимикач склопідйомника, блок керування склопідйомником |
8 | 20A Регулятор скла переднього пасажира |
9 | 15A аудіоблок, блок DVD-програвача (із задньою розважальною системою), розетка живлення аксесуарів консолі, розетка живлення аксесуарів на передній панелі, навігаційний блок, блок навігаційного дисплея, розетка для сигарет (acc cigar) |
10 | 15A Освітлення аудіоблоку, освітлення додаткової розетки (із задньою розважальною системою), освітлення головного перемикача круїз-контролю, освітлення блоку клімат-контролю, блок DVD-програвача (із розважальною системою ззаду), мультиплексний блок керування з боку водія, передні габаритні вогні, Передні габаритні вогні, світло передньої консолі, світло перемикача передніх дверей, світло модуля керування приладами, світло бардачка, світло вимикача небезпеки, світло панелі керування обігрівачем, світло перемикача освітлення салону, світло номерного знака, світло перемикача люка, навігаційний дисплей, навігація коробка, гніздо прикурювача, гніздо протитуманної фари (під блоком запобіжників/реле на приладовій панелі), лампа перемикача дзеркал з електроприводом, контрольна лампа заднього обігрівача та кондиціонування повітря, задній контролер і екран (з розважальною системою ззаду), світло консолі на даху, перемикачі обігріву сидінь |
11 | 10A Передні індивідуальні підсвічування карт, підсвічування передніх дверей, HomeLink, реле внутрішнього освітлення, навігаційний дисплей, навігаційний блок, задні окремі карти, підсвічування дверей багажника, підсвічування косметичного дзеркала |
12 | Блок керування пасажирським мультиплексом 20A |
13 | 7,5 A Мультиплексний блок керування водія, мультиплексний блок керування дверима, модуль керування датчиками, блок керування іммобілайзером-приймачем, індикатор іммобілайзера, блок безключового доступу, роз’єм безпеки, індикатор безпеки, мультиплексний блок керування пасажира |
14 | 7.5A 2006-2008: реле закриття люка, реле відкриття люка |
15 | 20A 2006-2008: реле закриття люка, двигун люка, реле відкриття люка |
16 | Мотор правого заднього скла 20A |
Запобіжник номер 9 на 15А відповідає за роботу прикурювача.
Поруч, на додатковому тримачі, можна встановити запобіжник, що відповідає за реле вентилятора охолодження двигуна на 7,5 А. Також на задній частині блоку є кілька реле.
Схема
Позначення
- R1 – склопідйомник
- R2 – гніздо для аксесуарів
- R3 – обігрів заднього скла
Моторний відсік
Місцезнаходження
Макет
Призначення
- Модуль керування трансмісією (PCM)
- Коробка запобіжників і реле
- Коробка запобіжників
- Блок керування модулятором ABS або VSA
- Реле
Блок запобіжників і реле
Він розташований з правого боку і закритий захисною кришкою.
Схема
Розподіл
41 | Акумулятор 120 А, розподіл живлення |
42 | 50A Замок запалювання, додаткова безключова розетка |
43 | Комбінований вимикач світла на 20A, блок керування денними ходовими вогнями, права фара |
44 | — |
45 | 20A Комбінований вимикач, блок управління денними вогнями, ліва фара, індикатор дальнього світла, протитуманні фари (2006-2008) |
46 | 15A роз’єм каналу передачі даних (DLC), головне реле PGM-FI |
47 | Стоп-сигнали 20A, модуль керування мультиплексною системою приводу, стоп-сигнал з високим кріпленням, реле звукового сигналу, звукові сигнали, підсвічування ключа запалювання, електромагніт блокування ключа, модуль керування Powertrin (PCM), роз’єм освітлення причепа |
48 | Аудіоблок на 20 А, блок DVD-програвача (задня розважальна система), задній контролер і екран (задня розважальна система) |
49 | 15A Аварійні вогні |
50 | 20A 2003-2005: роз’єм фар причепа |
51 | 40A Реле електросклопідйомників, запобіжник (пасажирський салон №2): №1 |
52 | Запобіжники на 40 A (внутрішня коробка запобіжників №2): №2, 3, 4, 6 |
53 | Конденсатор шуму 30A, розморожувач заднього скла |
54 | Запобіжник 40A (внутрішній блок запобіжників №2): №9, 10, 11, 12, 13 |
55 | 30A Двигун заднього вентилятора |
56 | 40A двигун вентилятора |
57 | Мотор вентилятора радіатора 30A |
58 | Мотор вентилятора конденсатора кондиціонера на 30 А |
59 | Муфта компресора 7,5AA/C |
• | Запасний запобіжник |
Реле | |
R1 | Фара № 1 (права) |
R2 | Фара № 2 (ліва) |
R3 | Ріг |
R4 | Вентилятор конденсатора кондиціонера |
R5 | Мотор вентилятора |
R6 | Вентилятор радіатора |
R7 | Муфта компресора кондиціонера |

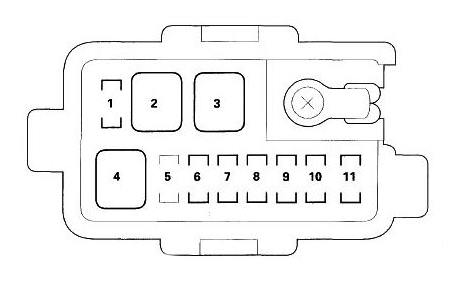

Блок запобіжників
Схема
Призначення
1 | Інвертор змінного струму на 20 А |
2 | Блок керування модулятором VSA 40A |
3 | Блок керування модулятором VSA 30A |
4 | Блок керування повним приводом зі змінним моментом на 20 А (VTM-4) |
5 | 10A 2WD: блок керування кріпленням двигуна |
6 | 15A розетка для аксесуарів на консолі, розетка для аксесуарів ззаду |
7 | 15A Модуль керування трансмісією (PCM) |
8 | Котушки запалювання 15A |
9 | Датчики співвідношення повітря та палива (A/F) на 15 А (банк 1, банк 2), вторинні датчики кисню з підігрівом (банк 1, банк 2), блок детектора електричного навантаження (ELD) |
10 | 7,5 A Блок керування системою контролю тиску в шинах (TPMS) |
11 | 20A Передня протитуманна фара, модуль керування датчиком, роз’єм протитуманної фари, роз’єм перемикача протитуманної фари |

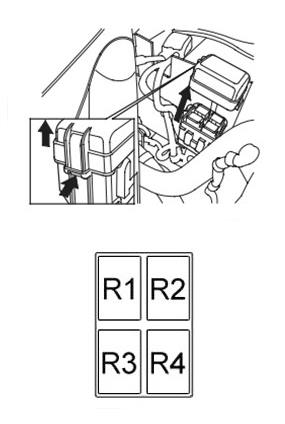

Справжня коробка
Схема
Декодування
R1 | Керування вентилятором |
R2 | Переривчастий склоочисник заднього скла |
R3 | Переривчастий склоочисник |
R4 | Обігрів сидінь |
Окремо в електропроводці причепа є два запобіжника на 7,5 А, які відповідають за роботу світлових приладів причепа.
Ось і все. Знайшли помилку або є що додати – пишіть в коментарях.
