Chevrolet Blazer RS випускався у 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026 роках. За цей час модель отримала фейсліфтинг. У цій публікації ви можете знайти інформацію про запобіжники та реле Chevrolet Blazer зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи. Окремо виділимо запобіжник прикурювача.
Конструкція блоків запобіжників і реле, а також призначення запобіжників і реле можуть відрізнятися від зображеного та залежать від року випуску та рівня електрообладнання вашого автомобіля.
Location
Моторний відсік
Під капотом у моторному відсіку головний блок запобіжників і реле розташований з лівого боку, поруч з акумулятором.

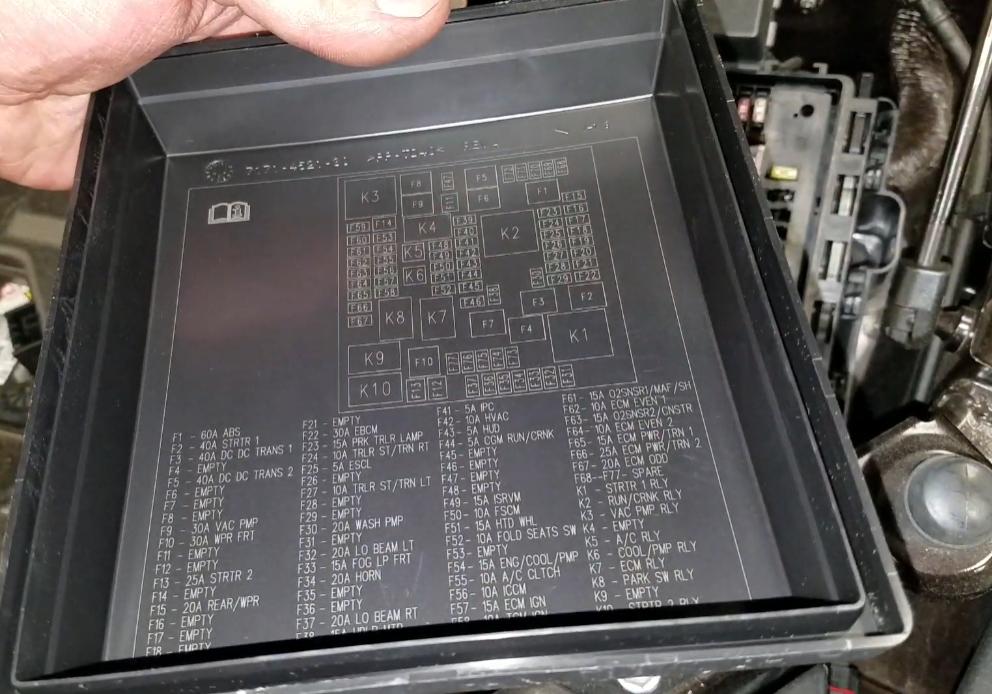

Звірте призначення елементів зі схемами на зворотному боці захисної кришки.

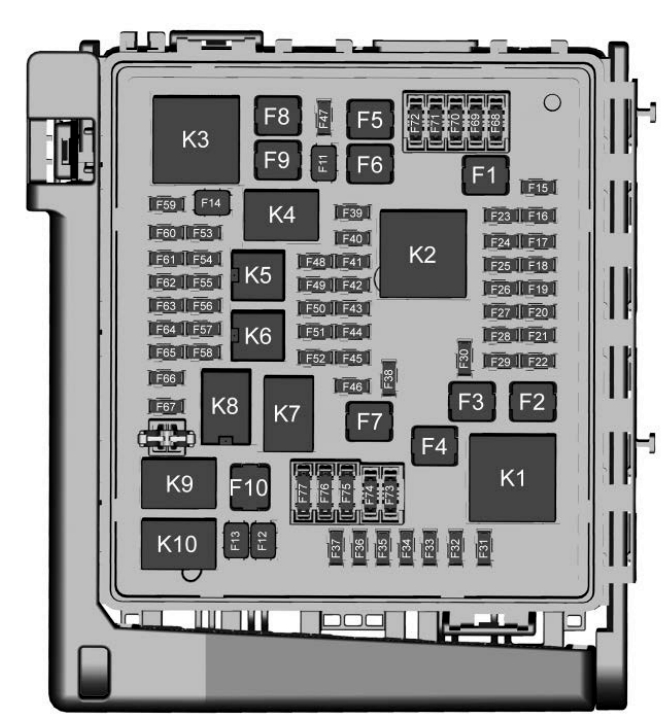

Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | Насос системи антиблокування гальм |
| F2 | Стартер 1 |
| F3 | DC-DC трансформатор 1 |
| F4 | Не використовується |
| F5 | DC-DC трансформатор 2 |
| F6 | Не використовується |
| F7 | 2019: Модуль управління електронним гальмуванням. 2020-2022: Передній вентилятор |
| F8 | Стартер 3 |
| F9 | Не використовується |
| F10 | Не використовується |
| F11 | Не використовується |
| F12 | Передні двірники |
| F13 | 2020-2022: Стартер 2 |
| F14 | Не використовується |
| F15 | Задня щітка склоочисника |
| F16 | Не використовується |
| F17 | Не використовується |
| F18 | Не використовується |
| F19 | Не використовується |
| F20 | Не використовується |
| F21 | Не використовується |
| F22 | Модуль управління електронним гальмуванням |
| F23 | Паркувальні/Причіпні лампи |
| F24 | Правий стоп-сигнал причепа/Поворотний сигнал |
| F25 | 2019-2021: Замок рульової колонки |
| F26 | Не використовується |
| F27 | Лівий стоп-сигнал причепа/Поворотний сигнал |
| F28 | Не використовується |
| F29 | Не використовується |
| F30 | Насос склоомивача |
| F31 | 2019-2021: Резерв/Правий дальнє світло |
| F32 | Ліва фара ближнього світла |
| F33 | 2019-2021: Затвор дальнього світла/Протитуманні фари 2022: Затвор дальнього світла |
| F34 | Сигнал (клаксон) |
| F35 | Не використовується |
| F36 | 2019-2021: Праве ближнє світло/ Ліва фара дальнього світла 2022: Праве ближнє світло |
| F37 | Резерв/ Права фара дальнього світла |
| F38 | 2019-2021: Автоматична корекція фар |
| F39 | Модуль контролю трансмісії |
| F40 | Лівий задній електроблок/DC DC запалювання |
| F41 | Панель приладів |
| F42 | Опалення, вентиляція та кондиціонування повітря/ Центральний модуль |
Пасажирський салон

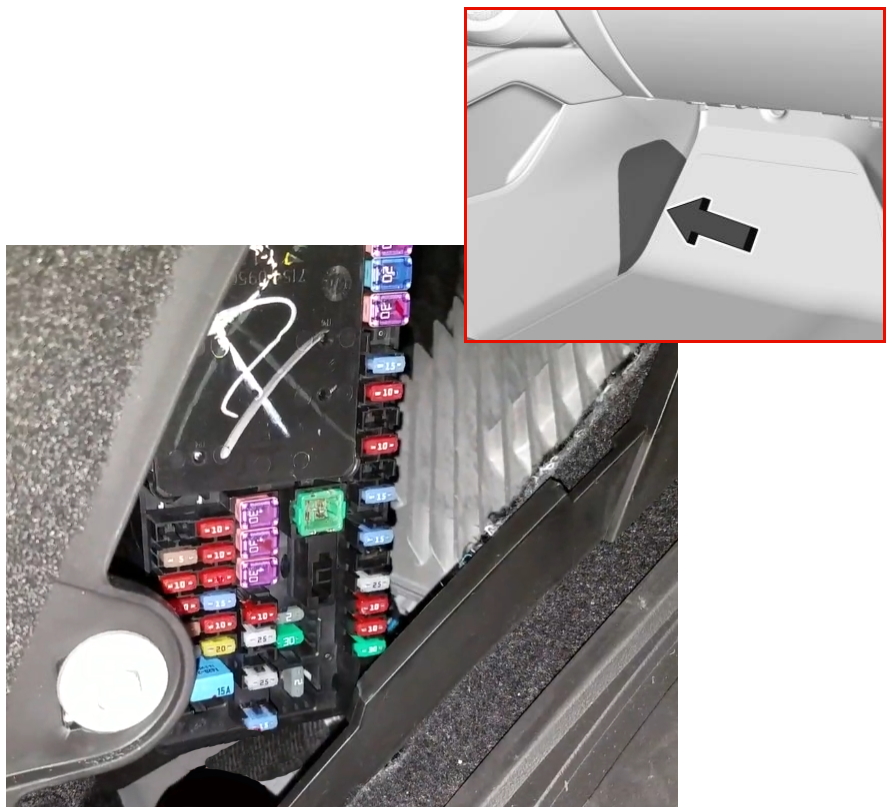

Блок запобіжників на панелі приладів знаходиться всередині центральної консолі з боку пасажира автомобіля. Зніміть кришку доступу до запобіжників, вставивши монету або інструмент у щілину кришки доступу.
Схема з кришки блоку
Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | Модуль управління кузовом 6 |
| F2 | Діагностичний модуль/ Центральний шлюзовий модуль |
| F3 | Електронний замок рульової колонки |
| F4 | Не використовується |
| F5 | Не використовується |
| F6 | Обігрів, вентиляція та кондиціювання |
| F7 | Модуль управління кузовом 3 |
| F8 | Не використовується |
| F9 | Праве переднє сидіння з підігрівом |
| F10 | Подушка безпеки/Ремінь безпеки |
| F11 | Не використовується |
| F12 | Підсилювач/Модуль шумозаглушення |
| F13 | Модуль управління кузовом 7 |
| F14 | Ліве переднє сидіння з підігрівом |
| F15 | Не використовується |
| F16 | Люк на даху |
| F17 | Не використовується |
| F18 | Кластер приладової панелі |
| F19 | Модуль управління кузовом 1 |
| F20 | Розважальна система задніх сидінь |
| F21 | Модуль управління кузовом 4 |
| F22 | Запис USB для інфотейнменту/Порт Aux |
| F23 | Модуль управління кузовом 2 |
| F24 | USB зарядка/Бездротова зарядка |
| F25 | Асистент паркування |
| F26 | Модуль інтеграції зв’язку (CIM) |
| F27 | Не використовується |
| F28 | Обігрів, вентиляція та кондиціювання/Дисплей інформаційної системи |
| F29 | Радіо |
| F30 | Елементи управління регулюванням керма |
| F31 | 2019: Передній вентилятор. 2020–2022: Модуль управління гальмами/Бустер гальмівної системи |
| F32 | DC AC інвертор |
| F33 | Крісло водія з електроприводом |
| F34 | Крісло пасажира з електроприводом |
| F35 | Живлення акумулятора IEC 1 |
| F36 | Електропідсилювач керма |
| F37 | Розважальна система задніх сидінь/USB зарядка/Модуль бездротової зарядки/Допоміжна розетка живлення/Прикурювач |
| F38 | Модуль управління кузовом 8 |
| F39 | Не використовується |
| F40 (CB) | Не використовується |
| F41 (CB) | Не використовується |
| F42 (CB) | Допоміжна розетка живлення/Прикурювач |
Багажне відділення

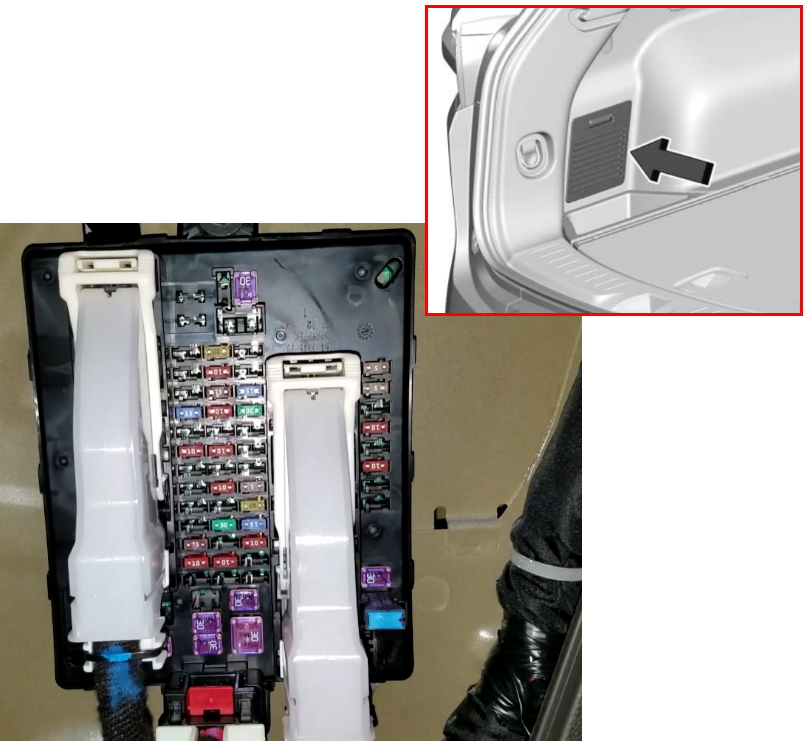

Блок запобіжників у задньому відділенні знаходиться за оздоблювальною кришкою з боку водія заднього багажного відділення.
Diagram
Allocation
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | Не використовується |
| F2 | Акумулятор причепа |
| F3 | Не використовується |
| F4 | Задній вентилятор |
| F5 | Керування заднім приводом 1 |
| F6 | Не використовується |
| F7 | Праве вікно |
| F8 | Розморожувач заднього вікна |
| F9 | Ліве вікно |
| F10 | Не використовується |
| F11 | Реверс причепа |
| F12 | Не використовується |
| F13 | Не використовується |
| F14 | Не використовується |
| F15 | Не використовується |
| F16 | Не використовується |
| F17 | Не використовується |
| F18 | Не використовується |
| F19 | Не використовується |
| F20 | Дверцята бардачка/ Стоп-сигнали причепа |
| F21 | Не використовується |
| F22 | Не використовується |
| F23 | Не використовується |
| F24 | Не використовується |
| F25 | Не використовується |
| F26 | Гальма причепа |
| F27 | Вентильоване сидіння водія/ Поперековий підпір |
| F28 | Пасивний вхід/ Пасивний запуск |
| F29 | Не використовується |
| F30 | Вентиляція абсорбера |
| F31 | Не використовується |
| F32 | Обігрів дзеркал |
| F33 | Не використовується |
| F34 | Модуль дверцят багажника |
| F35 | Модуль керування паливною системою/ Модуль зони паливного бака |
| F36 | Вентильоване сидіння пасажира/ Поперековий підпір |
| F37 | Не використовується |
| F38 | Модуль вікон |
| F39 | Задні дверцята |
| F40 | Модуль сидінь з пам’яттю |
| F41 | Датчик автоматичного розпізнавання пасажирів |
| F42 | Не використовується |
| F43 | Не використовується |
| F44 | Не використовується |
| F45 | Мотор дверцят багажника |
| F46 | Обігрів задніх сидінь |
| F47 | Не використовується |
| F48 | Не використовується |
| F49 | Не використовується |
| F50 | Не використовується |
| F51 | Не використовується |
| F52 | Керування заднім приводом 2/ Модуль системи демпфування |
| F53 | Відео |
| F54 | Розрахунок зовнішнього перешкоди/ Система контролю сліпої зони |
| F55 | Не використовується |
| F56 | Універсальний пульт/ Датчик дощу |
| F57 | Консоль із сигналізацією/ Захист від крадіжки |
| CB1 | Не використовується |
| CB2 | Не використовується |
| CB3 | Задня допоміжна розетка |
| K1 | Не використовується |
