Сузукі Селеріо 2G випускався у 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 роках. За цей час модель отримала фейсліфтинг. У цій публікації ви можете знайти опис запобіжників та реле Suzuki Celerio 2 зі схемами блоків запобіжників та їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон

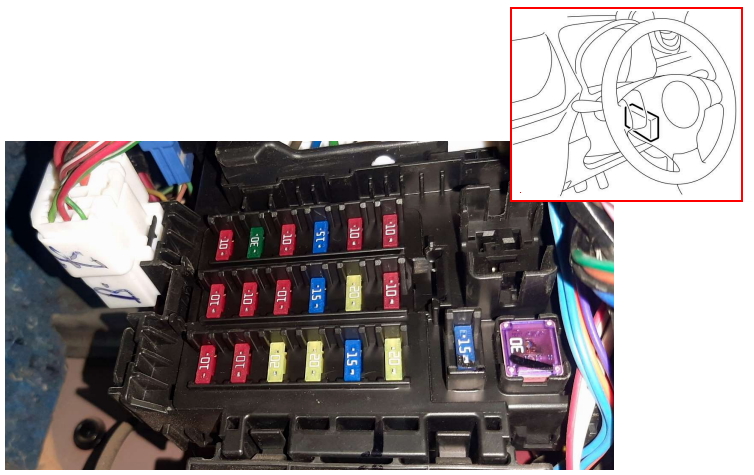

У салоні автомобіля блок запобіжників розташований під панеллю приладів з правого боку автомобіля.

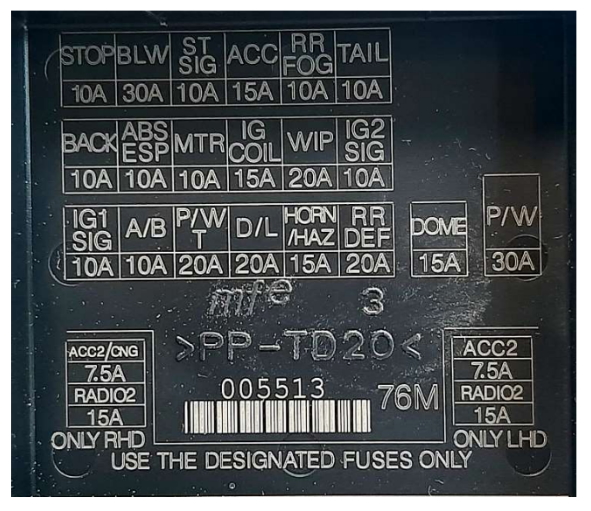

Звірте завдання зі схемами на захисній кришці коробки.

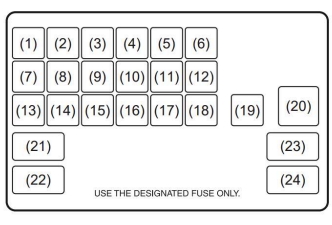

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A Стоп-світло |
| 2 | 30A Вентиляційний мотор |
| 3 | 10A Сигнал запуску |
| 4 | 15A Додаткове обладнання |
| 5 | 10A Задній протитуманний ліхтар |
| 6 | 10A Габаритні вогні |
| 7 | 10A Ліхтар заднього ходу |
| 8 | 10A Антиблокувальна система (ABS) |
| 9 | 10A Панель приладів |
| 10 | 15A Котушка запалювання |
| 11 | 20A Скалка/Омивач |
| 12 | 10A Сигнал IG2 |
| 13 | 10A Сигнал IG1 |
| 14 | 10A Подушка безпеки |
| 15 | 20A Таймер склопідйомника |
| 16 | 20A Замок дверей |
| 17 | 15A Сигнал/Аварійка |
| 18 | 20A Задній обігрівач |
| 19 | 15A Освітлення салону |
| 20 | 30A Склопідйомник |
| 21 | 7.5A Додатковий обладнання ACC 2 |
| 22 | 15A Радіо 2 |
| 23 | ACC 2 (Стиснутий природний газ) |
| 24 | Пустий |
Запобіжник №4 на 15А відповідає за роботу прикурювача.

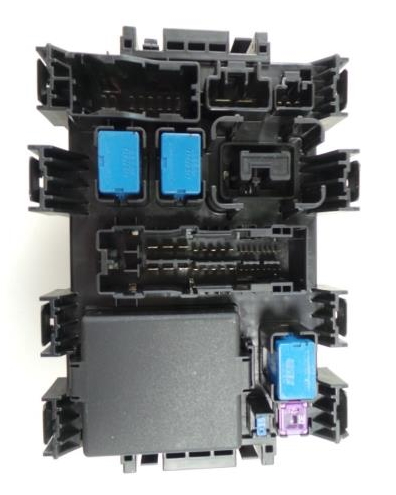

Деякі запобіжники та реле на задній панелі пристрою.
Моторний відсік

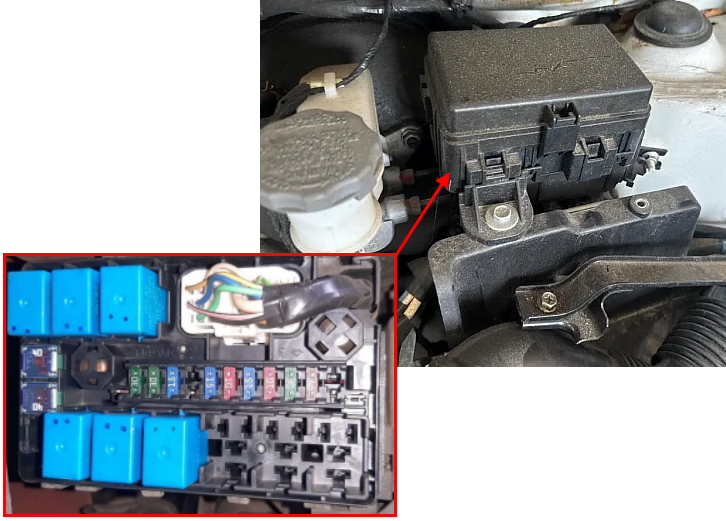

Під капотом у моторному відсіку, поруч з акумуляторною батареєю, розташований блок запобіжників і реле.

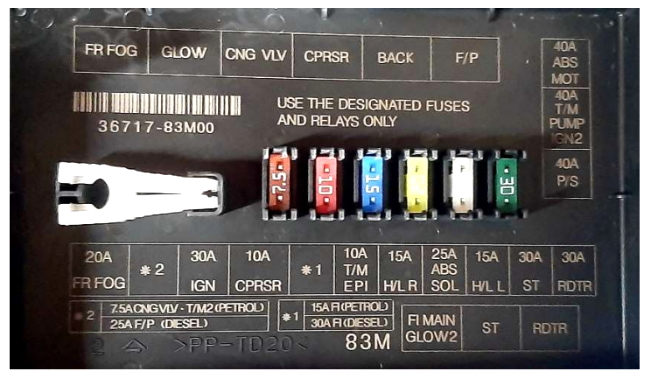

Розподіл з покриття

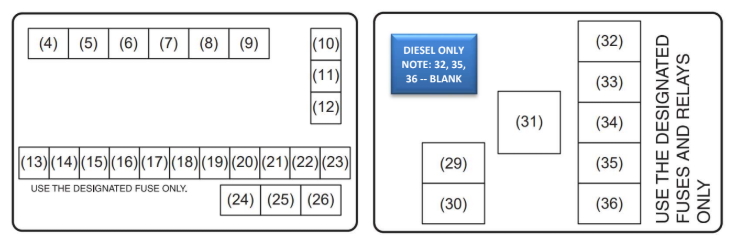

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 80A FL1 (БЕНЗИН) 120A FL1 (ДИЗЕЛЬ) |
| 2 | 50A FL5 (БЕНЗИН) 40A FL5 (ДИЗЕЛЬ) |
| 3 | 50A FL4 |
| 4 | Реле передніх протитуманних фар |
| 5 | Реле свічок розжарювання |
| 6 | Пустий |
| 7 | Реле повітряного компресора |
| 8 | Резервне реле |
| 9 | Реле паливного насоса |
| 10 | 40A Мотор ABS |
| 11 | 40A Насос коробки передач (БЕНЗИН) 40A IGN2 (ДИЗЕЛЬ) |
| 12 | 40A Підсилювач керма |
| 13 | 20A Передні протитуманні фари |
| 14 | 7.5A Коробка передач 2 (БЕНЗИН) 25A Паливний насос (ДИЗЕЛЬ) |
| 15 | 30A Ключ запалювання |
| 16 | 10A Повітряний компресор |
| 17 | 15A FI (БЕНЗИН) 30A FI (ДИЗЕЛЬ) |
| 18 | 10A Коробка передач (БЕНЗИН) EPI (ДИЗЕЛЬ) |
| 19 | 15A Фара (Права) |
| 20 | 25A Модуль керування ABS |
| 21 | 15A Фара (Ліва) |
| 22 | 30A Стартер |
| 23 | 30A Радіаторний вентилятор |
| 24 | Основне реле FI (БЕНЗИН) Реле свічок розжарювання 2 (ДИЗЕЛЬ) |
| 25 | Реле стартера |
| 26 | Реле вентилятора радіатора |
| 27 | 80A FL3 (БЕНЗИН) 100A FL3 (ДИЗЕЛЬ) |
| 28 | 80A FL2 (БЕНЗИН) 100A FL2 (ДИЗЕЛЬ) |
| 29 | 20A Свічки розжарювання |
| 30 | 20A Свічки розжарювання 2 |
| 31 | Основне реле FI |
| 33 | 15A FI2 |
| 34 | 20A INJ DRV (Драйвер інжектора) |
Блок запобіжників живлення
На плюсовій клемі акумулятора також можна встановити високопотужні запобіжники у вигляді плавких вставок.
