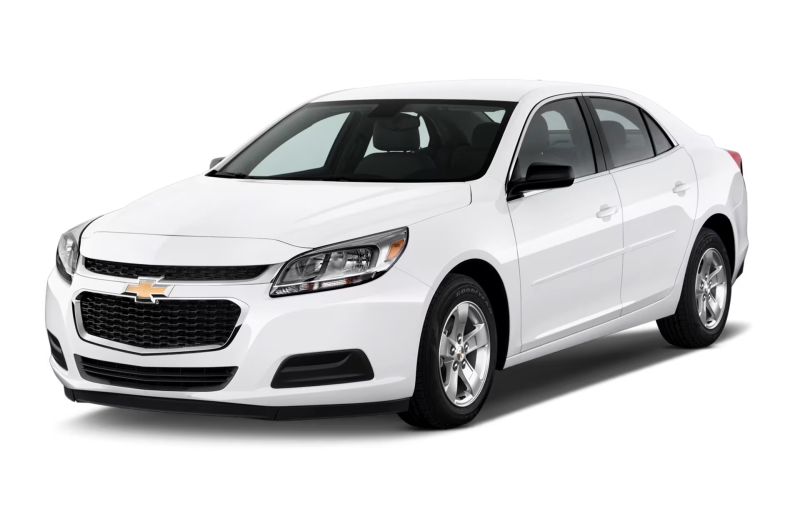

Chevrolet Malibu 8-го покоління випускався у 2013, 2014 та 2015 роках. У цій публікації ви знайдете детальний опис Шевроле Малібу 8G блоки запобіжників і реле зі схемами та фотографіями. Виділимо запобіжник, що відповідає за прикурювач.
Опис запобіжників може відрізнятися від наведеного та залежить від року випуску та рівня комплектації вашого автомобіля.
Location
Пасажирський салон

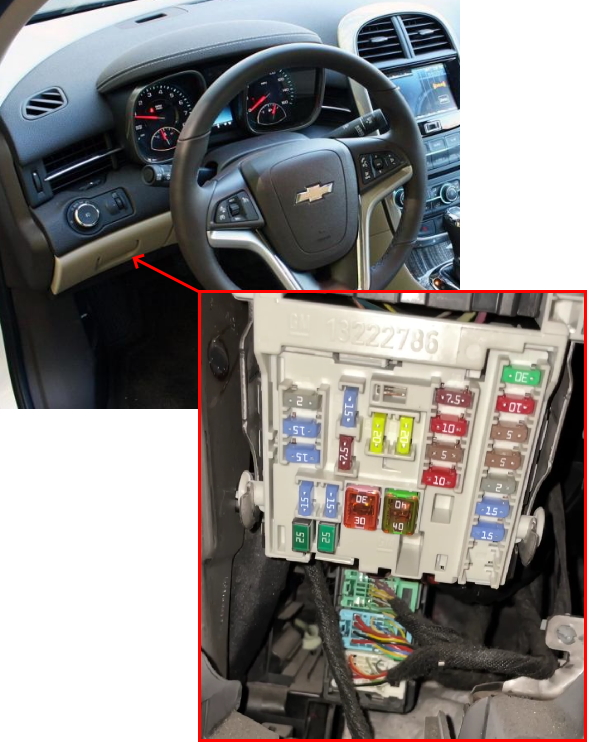

Блок запобіжників розташований під панеллю приладів з боку водія, за бардачком.
Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Підсвітка елементів керування на кермі |
| 2 | Правий задній покажчик повороту, лівий дзеркальний покажчик повороту, лівий передній покажчик повороту, замки дверей |
| 3 | Ліва стоп-сигнальна лампа, ліва лампа денного світла (DRL), керування фарами, права задня лампа, праві габаритні/бокові лампи, правий дзеркальний поворотник, правий передній поворотник |
| 4 | Радіо |
| 5 | OnStar (за наявності) |
| 6 | Передня електрична розетка для аксесуарів |
| 7 | Електрична розетка в консолі |
| 8 | Лампа номерного знака, центрально встановлений стоп-сигнал (CHMSL), задні протитуманні фари, праві передні габаритні/бокові лампи, затемнення LED-індикатора |
| Насос омивача, права стоп-лампа, відкриття багажника | |
| 9 | Ліва фара ближнього світла, лампа денного світла (DRL) |
| 10 | Блок керування кузовом 8 (великий запобіжник), замки дверей |
| 11 | Передній обігрівач і кондиціонер / вентилятор (великий запобіжник) |
| 12 | Сидіння пасажира (тепловий запобіжник) |
| 13 | Сидіння водія (тепловий запобіжник) |
| 14 | Діагностичний роз’єм |
| 15 | Подушки безпеки, модуль розпізнавання аварії (SDM) |
| 16 | Відкриття багажника |
| 17 | Контролер обігрівача і кондиціонера |
| 18 | Основний аудіопристрій |
| 19 | Дисплеї |
| 20 | Сенсор присутності пасажира |
| 21 | Панель приладів |
| 22 | Замок запалювання |
| 23 | Права фара ближнього світла, лампа денного світла (DRL) |
| 24 | Навколишнє підсвічування, підсвітка перемикачів (LED), лампа багажника, блокування передач, утримання ключа |
| 25 | 110V AC |
| 26 | Резерв |
| Реле | |
| K1 | Відкриття багажника |
| K2 | Не використовується |
| K3 | Реле електричної розетки |
Запобіжники під номерами 6 та 7 на 20 А відповідають за роботу прикурювача та додаткових розеток.
Реле можна встановити у верхній частині блоку запобіжників.
Моторний відсік

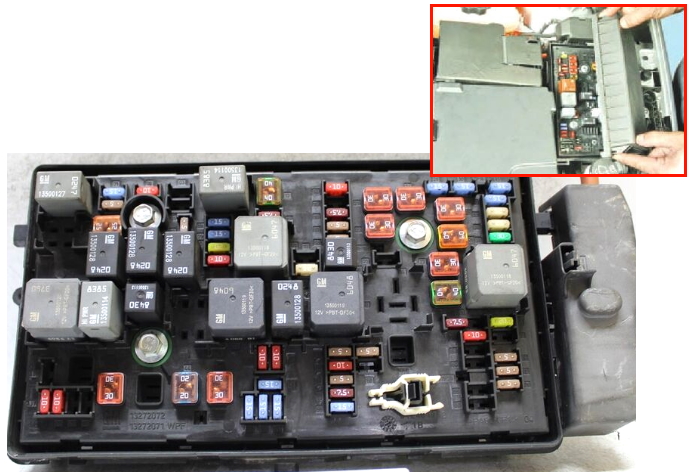

Блок запобіжників і реле розташований поруч з акумулятором і закритий захисною кришкою.

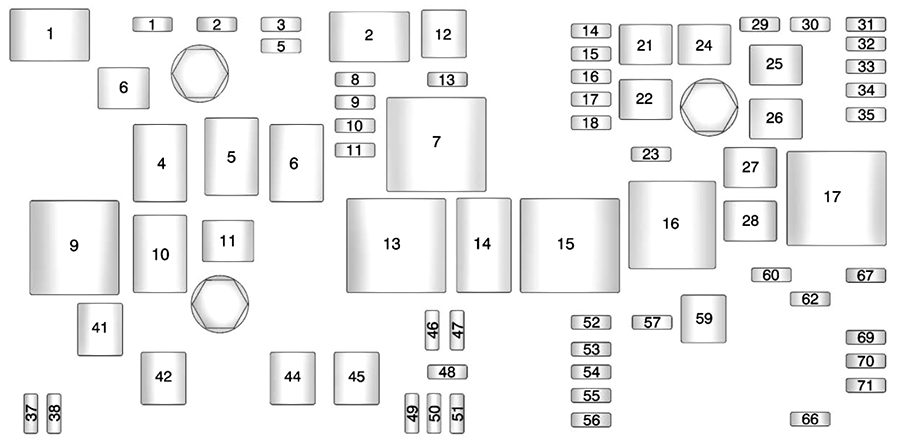

Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| Міні-запобіжники (Mini Fuses) | |
| 1 | Акумулятор модуля керування трансмісією |
| 2 | Акумулятор модуля керування двигуном (LTG) / Електромагніт муфти компресора кондиціонера (LKW) |
| 3 | Електромагніт муфти компресора кондиціонера (LTG) |
| 4 | Електромагніт муфти компресора кондиціонера (LTG) |
| 5 | Акумулятор модуля керування двигуном (LKW) |
| 7 | Запалювання модуля керування двигуном (LKW) |
| 8 | Резерв |
| 9 | Котушки запалювання |
| 10 | Модуль керування двигуном |
| 11 | Емісії |
| 13 | Запалювання модуля трансмісії |
| 14 | Помпа охолоджувальної рідини обігрівача салону |
| 15 | Резерв |
| 16 | Аеро-шторки |
| 17 | Резерв |
| 18 | Модуль ізолятора подвійного акумулятора R/C |
| 20 | Додатковий масляний насос трансмісії (LKW) |
| 23 | Резерв (LKW) |
| 29 | Ліве сидіння: регулювання підтримки попереку |
| 30 | Праве сидіння: регулювання підтримки попереку |
| 31 | Модуль керування шасі |
| 32 | Задні ліхтарі / Інтер’єрне освітлення |
| 33 | Обігрів передніх сидінь |
| 34 | Клапан антиблокувальної системи гальм |
| 35 | Підсилювач |
| 37 | Правий далекий світло (фара) |
| 38 | Лівий далекий світло (фара) |
| 46 | Охолоджувальний вентилятор |
| 47 | Емісії |
| 48 | Протитуманна фара |
| 49 | Праве ближнє світло HID-фара |
| 50 | Ліве ближнє світло HID-фара |
| 51 | Клаксон / Подвійний клаксон |
| 52 | Приладова панель (запалювання) |
| 53 | Внутрішнє дзеркало заднього огляду / Камера заднього огляду / Модуль палива (запалювання) |
| 54 | Модуль клімат-контролю (запалювання) |
| 55 | Передні електросклопідйомники / Дзеркала |
| 56 | Омивач лобового скла |
| 57 | Резерв |
| 60 | Обігрів дзеркал |
| 62 | Клапан вентиляції каністри |
| 66 | Резерв |
| 67 | Модуль палива |
| 69 | Датчик напруги акумулятора |
| 70 | Система контролю смуги / Паркувальна допомога / Контроль сліпих зон |
| 71 | Захист PEPS |
| Запобіжники J-класу | |
| 6 | Передні склоочисники |
| 12 | Стартер 1 |
| 21 | Задні електропідйомники |
| 22 | Люк |
| … | |

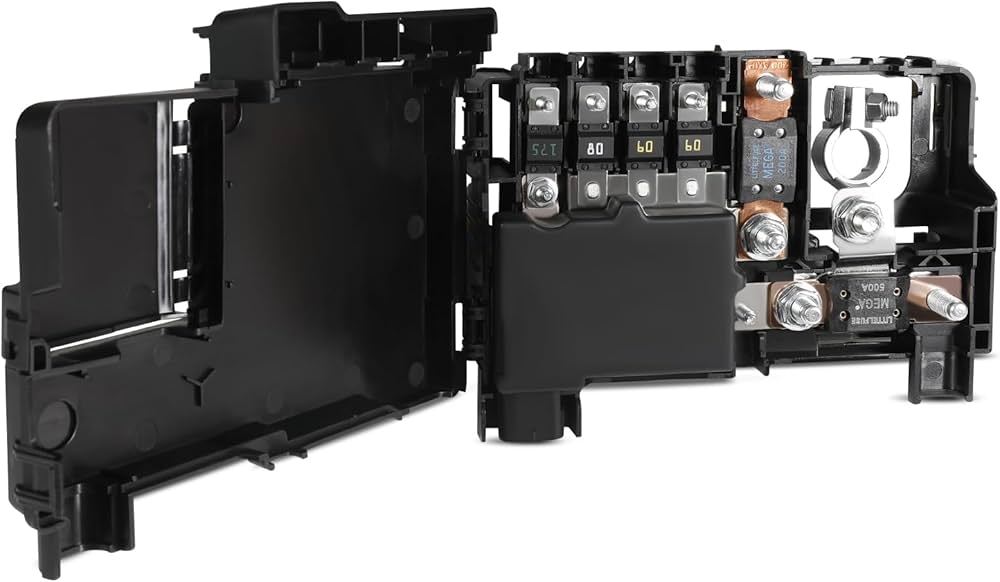

У кришці на акумуляторі можуть бути додаткові запобіжники у вигляді плавких вставок.
Якщо у вас є якісь питання, задавайте їх у коментарях.
