Запобіжник і реле Chevrolet Silverado (2007 – 2013)

Шевроле Сільверадо 2-й покоління випускалося у 2007, 2008, 2009, 2010, 2011, 2012 та 2013 роках. У цій публікації ми представимо опис запобіжників та реле Chevrolet Silverado зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.

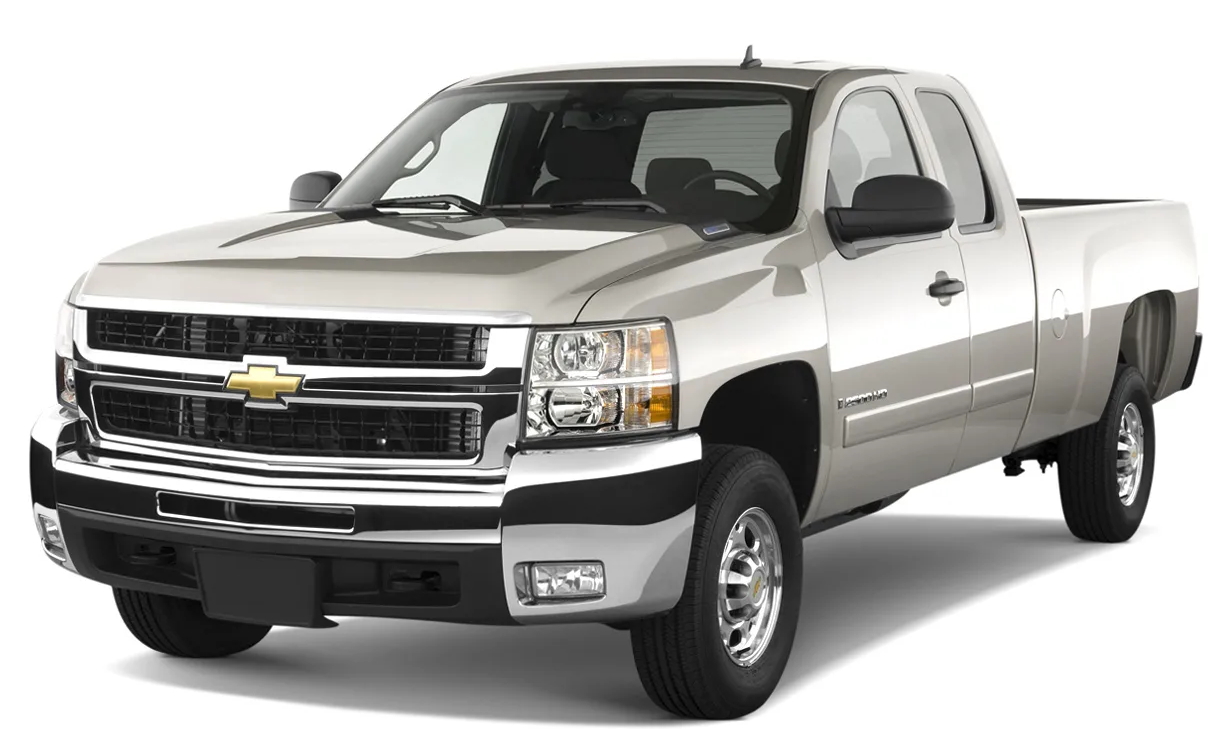

Шевроле Сільверадо 2

Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.

Блок запобіжників у салоні автомобіля

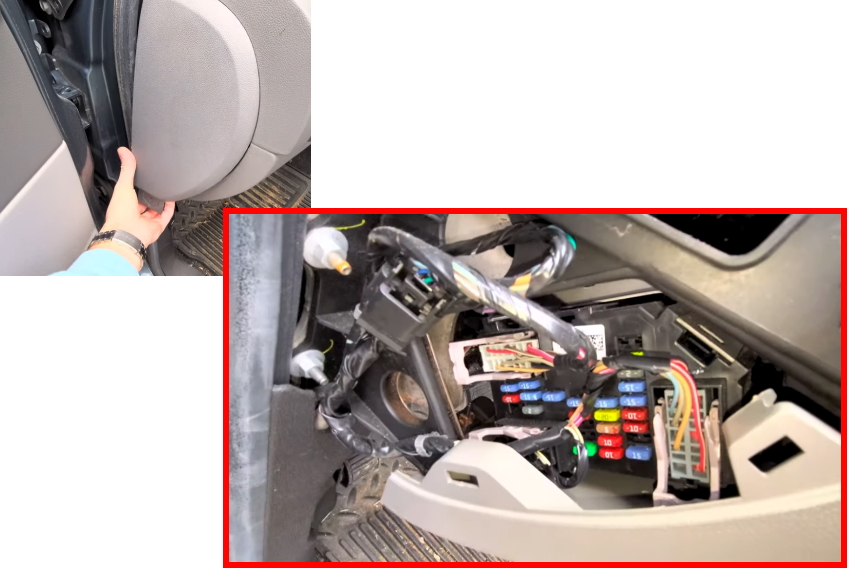

У салоні автомобіля блок запобіжників розташований у лівій частині панелі приладів за захисною кришкою.

Розташування в салоні

Diagram

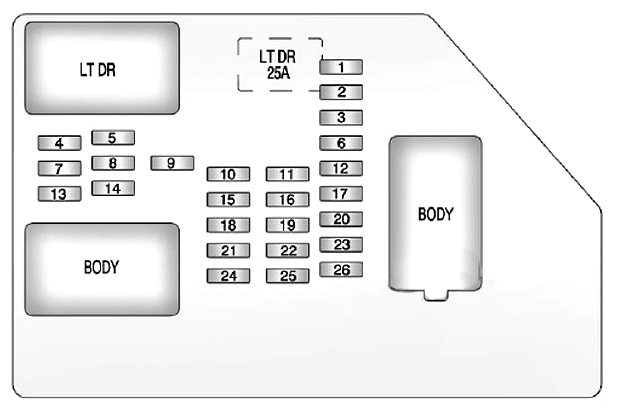

Діаграма 1

Appointment

Позначення Розшифровка українською мовою
1 20A Задні сидіння
2 20A Розетка додаткового живлення (центральна консоль), розетка додаткового живлення – (відсік центральної консолі), розетка додаткового живлення (центральне сидіння)
3 2A Вимикачі керування рульовим колесом – лівий/правий
4 15A Вимикач замка/вікон (водій)
5 15A Салонні лампи, лівий поворотник водія, модуль управління кузовом (БКМ)
6 15A Модуль управління кузовом (БКМ), реле зупинки/повороту причепа (лівий)
7 10A Підсвітка задньої панелі приладів, модуль управління кузовом (БКМ)
8 15A Модуль управління кузовом (БКМ), реле зупинки/повороту причепа (правий)
9 15A Гаражний пульт, перемикач замка/вікна (пасажир), вимикач освітлення даху
10 15A Замок дверей 2 (функція розблокування)
11 15A Замок дверей 2 (функція блокування)
12 15A Стоп-сигнали, центральний гальмовий ліхтар, модуль управління кузовом (БКМ)
13 30A Управління заднім кліматом
14 2A Вимикач дзеркал заднього огляду
15 10A Модуль управління кузовом (БКМ)
16 20A Розетка додаткового живлення (центральна консоль), розетка додаткового живлення – (відсік центральної консолі), розетка додаткового живлення – (I/P 2)
17 10A Салонні лампи, модуль управління кузовом (БКМ)
18 15A Розблокування: Замок дверей – лівий задній/правий задній (Crew Cab)
19 5A Відеодисплей, розважальна система для задніх сидінь
20 10A Модуль управління задніми сенсорами (ультразвуковий задній паркувальний асистент)
21 15A Блокування: Замок дверей – лівий задній/правий задній (Crew Cab)
22 10A Модуль інтерфейсу зв’язку автомобіля (VCIM) / Центр інформації для водія (DIC)
23
24 30A Модуль клімат-контролю сидінь
25 10A Модуль пам’яті сидінь, приймач дистанційного управління замком дверей
26 15A Актюатор замка дверей водія (функція розблокування)
CB1 25A Перемикач блокування дверей (водій), перемикач вікон (водій), перемикач вікон (лівий задній)
Реле (несервісне)
R1 Плата блокування/розблокування (замок дверей – водій/пасажир, замок дверей – лівий задній/правий задній (Crew Cab))
R2 Плата блокування/розблокування (замок дверей – лівий задній/правий задній (Crew Cab))
R3 Плата розблокування (замок дверей – водій/пасажир, замок дверей – лівий задній/правий задній (Crew Cab))

Прикурювач працює від запобіжників № 2 та 16 на 20 А.

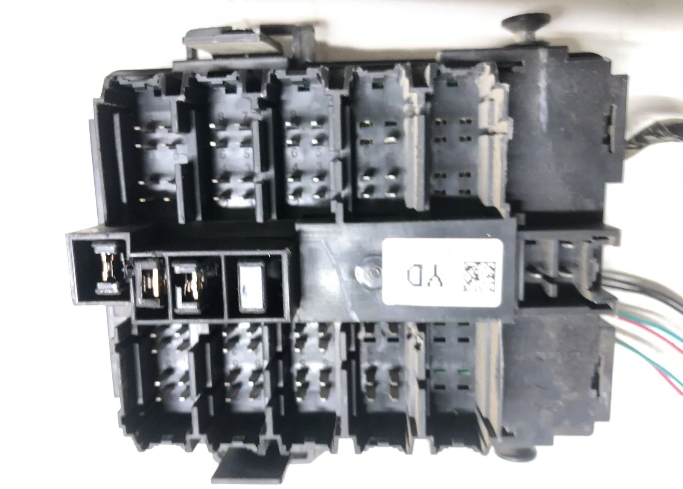

Під панеллю приладів, ліворуч від рульової колонки, встановлено ще один блок запобіжників. Він виглядатиме ось так:

Блок запобіжників

Diagram

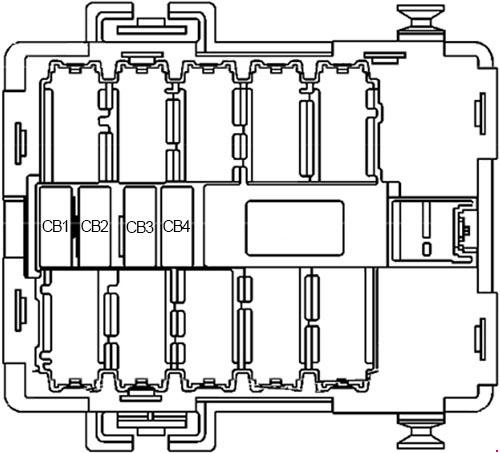

Діаграма 2

Allocation

  • CB1 25 Електричний склопідйомник з боку пасажира
  • Пасажирське сидіння CB2 25
  • CB3 25 Сидіння водія
  • CB4 25 Заднє зсувне вікно

Блок запобіжників у моторному відсіку

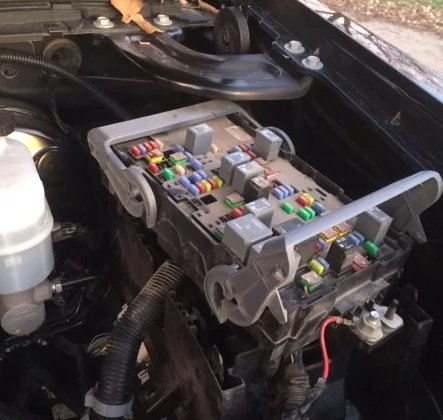

Під капотом автомобіля головний блок запобіжників і реле розташований з лівого боку моторного відсіку та закритий захисною кришкою.

Diagram

Diagram

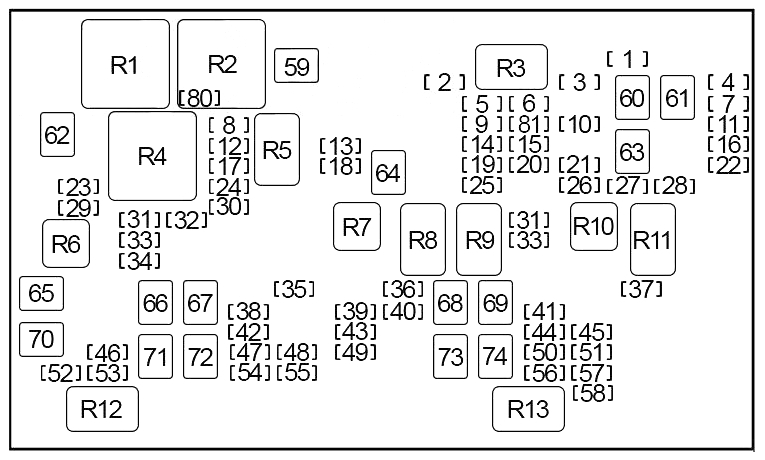

Діаграма 3

Designation


Позначення Розшифровка українською мовою
1 10A Бензин: Правий стоп-сигнал/сигнальна лампа повороту причепа (електропроводка причепа), допоміжний модуль керування кузовом (XBCM)
2
3
4 10A Лівий стоп-сигнал/сигнальна лампа повороту причепа (електропроводка причепа), допоміжний модуль керування кузовом (XBCM)
5 15A Дизель: Датчик масової витрати повітря (MAF)/датчик температури впускного повітря (IAT)
6 15A Бензин: Електронний модуль керування двигуном (ECM), клапан очищення випускного каністру (EVAP) (4.3L), датчик масової витрати повітря (MAF)/датчик температури впускного повітря (IAT) (4.3L)
7 10A Дизель: Правий стоп-сигнал/сигнальна лампа повороту причепа (електропроводка причепа), допоміжний модуль керування кузовом (XBCM)
8 15A Насос омивача вітрового скла
9 15A Дизель (2007-2011): Модуль керування свічками розжарювання (GPCM), нагрівач палива
10 25A Електронний модуль керування гальмами (EBCM)
11 10A Електропроводка причепа, сигнал реверсу
12 20A Фара (ліва ближнє світло)
13 10A Електронний модуль керування двигуном (ECM)
14 20A Бензин: Форсунки (2, 4, 6, 8), котушка запалювання (2, 4, 6, 8)
15 15A Бензин: Модуль керування трансмісією (TCM), клапан EVAP, автоматична трансмісія
16 10A Задні ліхтарі
17 20A Фара (права ближнє світло)
18 10A Компресор кондиціонера
19 10A Бензин: Нагрівальні датчики кисню
20 15A Бензин: Модуль керування трансмісією (TCM), соленоїди перемикання передач, інші компоненти трансмісії
21 20A (2007-2010): Паливний насос, датчики паливного потоку
22 20A Бензин: Модуль керування паливною системою (FSCM)
25 20A Бензин (за винятком 4.3L): Форсунки (1, 3, 5, 7), котушка запалювання (1, 3, 5, 7)
26 15A Електропроводка причепа
27 15A Лампа номерного знака (ліва), сигнальні лампи, маркерні
28 15A Лампа номерного знака (права)
29 15A Передні протитуманні фари
30 15A Сирена
31 10A Фара (праве дальнє світло)

Гібридні версії оснащені додатковим блоком запобіжників.

Diagram

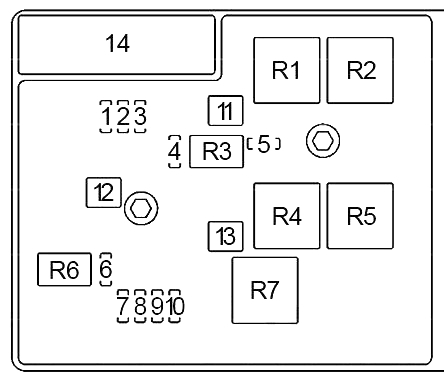

Діаграма 4

Assignment

Позначення Розшифровка українською мовою
1 25A
2 15A Реле батареї генератора та вентилятора
3 15A Компресор кондиціонера
4 10A Насос охолоджувальної рідини в системі обігріву
5
6 15A Модуль управління генератором, насос охолоджувальної рідини – лівий/правий
7 15A Модуль керування електронним двигуном рульового управління
8 15A Інверторний модуль живлення двигуна
9 15A Інверторний модуль двигуна генератора
10 15A Модуль керування батареєю двигуна генератора, модуль шлюзу послідовних даних (SDG)
11 40A Реле вентилятора LO, реле вентилятора MID 1
12 60A Модуль керування допоміжним насосом трансмісії
13 40A Реле вентилятора HI, реле вентилятора MID 2
14 200A Головний
Реле
R1 Вентилятор охолодження – лівий
R2 Резистор вентилятора охолодження – лівий бік
R3 Насос охолоджувальної рідини
R4 Вентилятор охолодження – правий
R5 Вентилятор охолодження – правий
R6 Модуль управління генератором, насос охолоджувальної рідини – лівий/правий
R7 Вентилятор охолодження – лівий

Залишилися питання, пишіть у коментарях.
