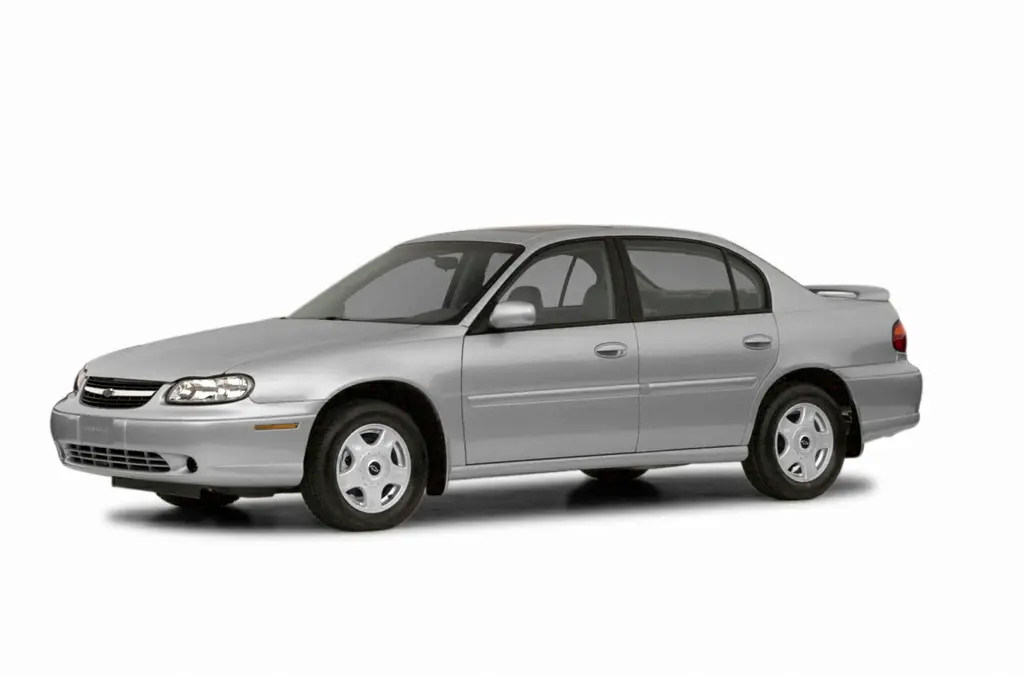

Chevrolet Malibu 5-го покоління випускався в 1997 1998 1999 2000 2001 2002 2003 роках. За цей час модель отримала фейсліфтинг. У нашій публікації ви можете знайти опис запобіжників та реле Chevrolet Malibu 5 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи. Окремо виділимо запобіжник прикурювача.
Опис запобіжників може відрізнятися від наведеного та залежить від року випуску та рівня комплектації вашого автомобіля.
Зміст статті
Пасажирський салон
Блок запобіжників з боку водія

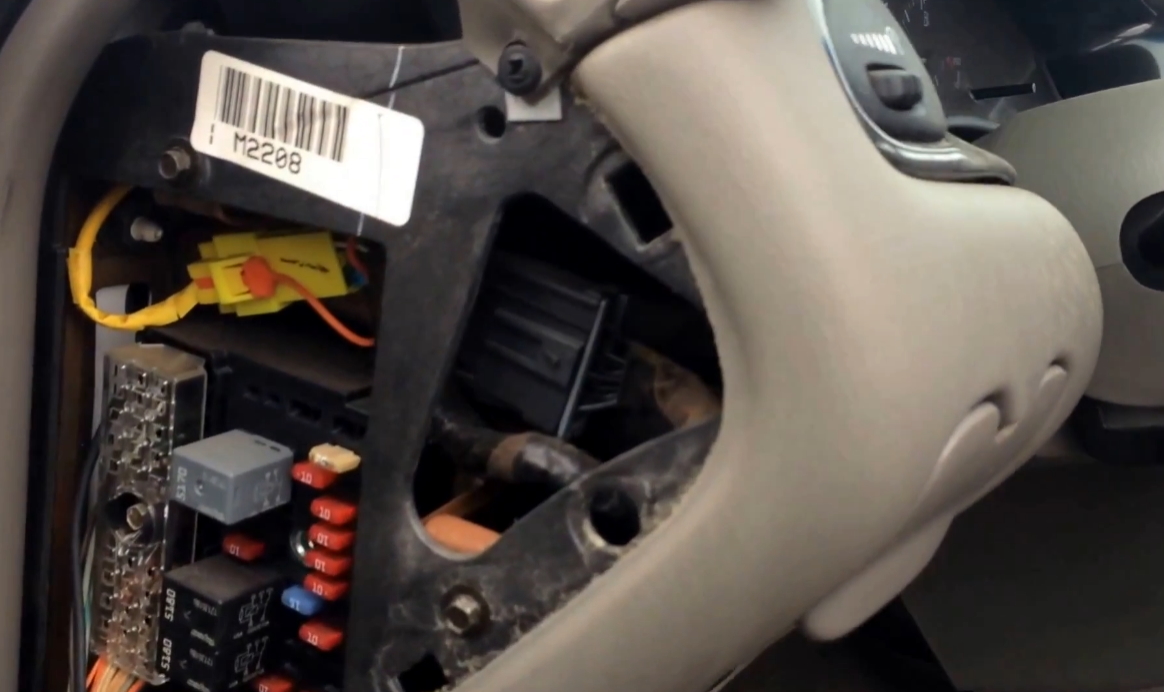

У лівому торці приладової панелі за захисною кришкою знаходиться перший блок із запобіжниками та реле.

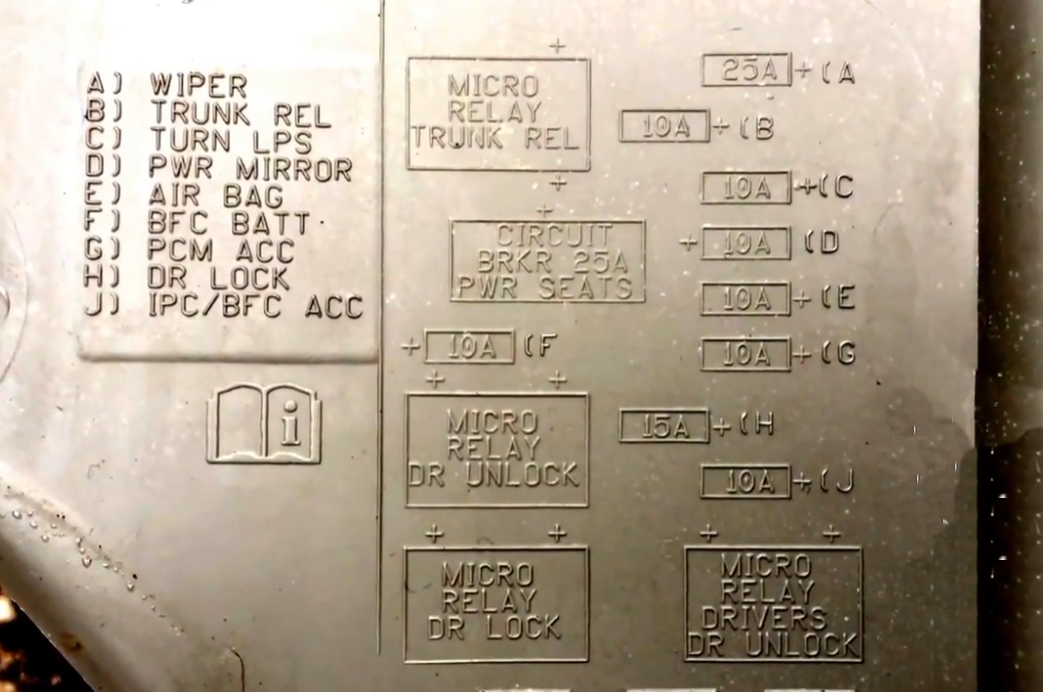

Звірте призначення елементів зі схемами на зворотному боці захисної кришки.

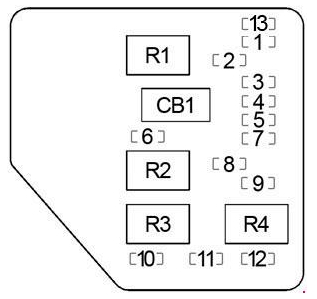

Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 25A Двірники, мультифункціональний перемикач |
| 2 | 10A Відкриття багажника, дистанційний безключовий доступ |
| 3 | 10A Поворотні сигнали |
| 4 | 10A Електродзеркала |
| 5 | 10A Подушка безпеки (модуль діагностики та датчиків (SDM)) |
| 6 | 10A Модуль керування кузовом (BCM) |
| 7 | 10A Модуль керування силовим агрегатом (PCM) |
| 8 | 15A Електрозамок дверей |
| 9 | 10A Панель приладів, модуль керування кузовом |
| 10 | 15A Стоп-сигнали |
| 11 | 10A Аварійні ліхтарі |
| 12 | 10A Система клімат-контролю, панель приладів, роз’єм передачі даних |
| 13 | 10A Радіо |
| Реле | |
| R1 | Відкриття багажника |
| R2 | Електрозамок дверей (розблокування) |
| R3 | Електрозамок дверей (блокування) |
| R4 | Розблокування дверей водія |
| Запобіжник-автомат | |
| CB1 | Електросидіння |
Блок запобіжників з боку пасажира

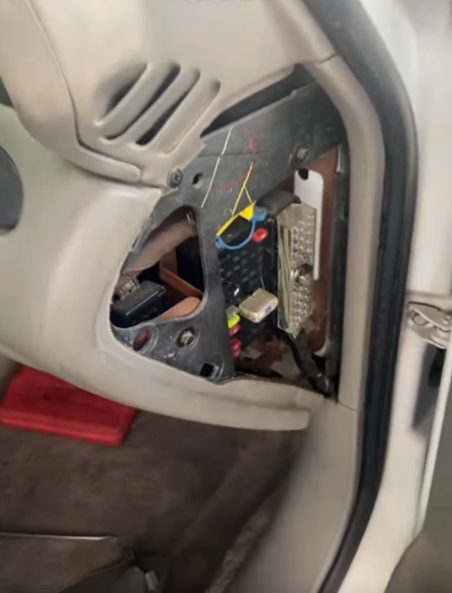

У правому торці приладової панелі за захисною кришкою знаходиться другий із запобіжниками та реле.

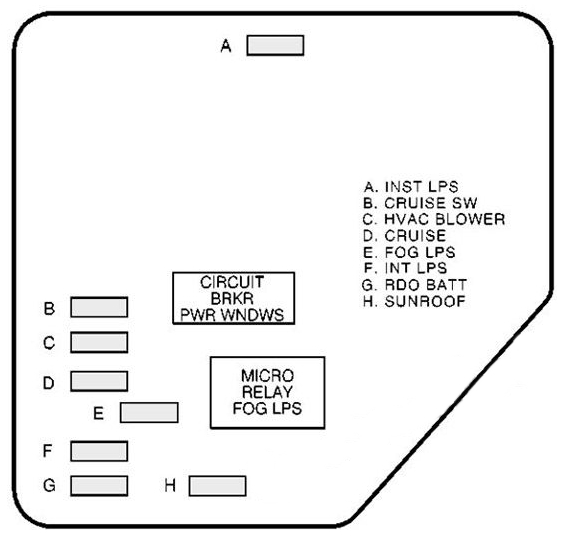

Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| A | Панель приладів, регулювання яскравості (диммер) |
| B | Вимикачі круїз-контролю |
| C | Система клімат-контролю |
| D | Круїз-контроль |
| E | Протитуманні фари |
| F | Внутрішнє освітлення, модуль керування функціями кузова |
| G | Радіо |
| H | Люк |
| CIRCUIT BRKR PWR WNDWS | Силові вікна |
| MICRO RELAY FOG LPS | Протитуманні фари |
Моторний відсік

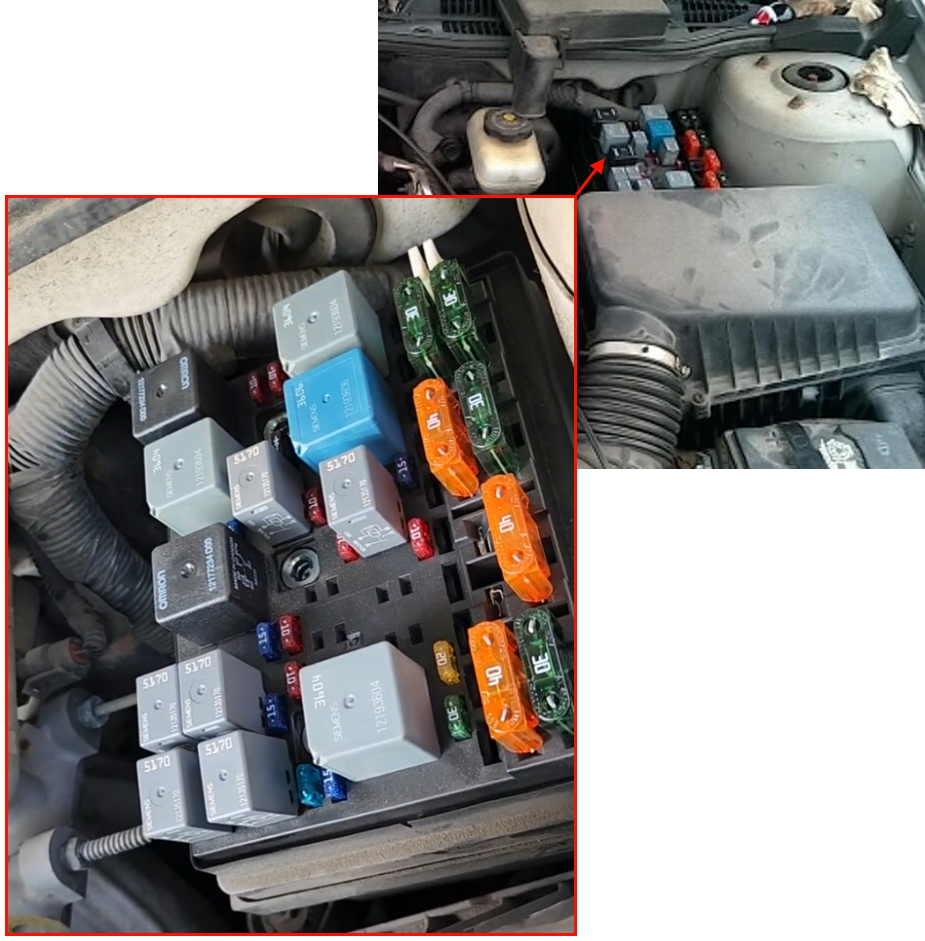

Під капотом головний блок запобіжників і реле розташований спереду ліворуч, біля акумулятора.

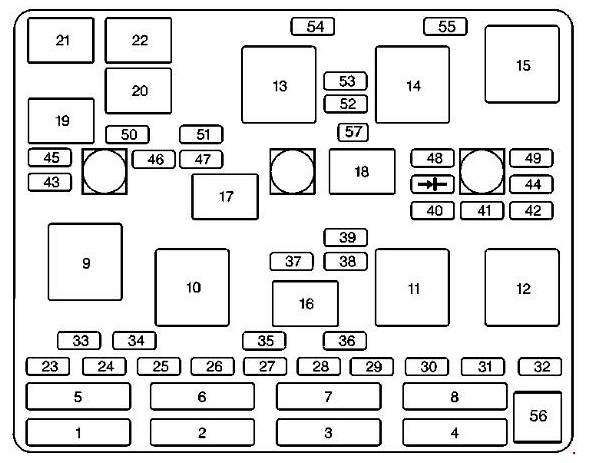

Diagram
Allocation
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A Перемикач запалювання |
| 2 | 30A Блок запобіжників в салоні (праворуч (Запобіжники: “1”, “5”, “6”)) |
| 3 | 40A Блок запобіжників в салоні (ліворуч (Запобіжники: “2”, “4”, “8”, “CB1”)) |
| 4 | 30A Блок запобіжників в салоні (ліворуч (Запобіжники: “6”, “10”, “11”, “12”)) |
| 5 | 50A ABS (антиблокувальна система гальм) |
| 6 | 30A Повітряний насос |
| 7 | 40A Блок запобіжників в салоні (ліворуч (Запобіжники: “2”, “4”, “8”, “CB1”)) |
| 8 | 30A Вентилятор охолодження №1 (ліворуч) |
| 9 | Обігрівач заднього скла |
| 10 | – |
| 11 | ABS (антиблокувальна система гальм) |
| 12 | Вентилятор охолодження №1 |
| 13 | Мотор вентилятора |
| 14 | Вентилятор охолодження №2 |
| 15 | Вентилятор охолодження |
| 16 | Компресор кондиціонера |
| 18 | Паливний насос |
| 19 | Автоматичний контроль фар |
| 21 | Сигнал |
| 22 | Денні ходові вогні (ДХВ) |
| 33 | 30A Обігрівач заднього скла |
| 34 | 20A Автоприкурювач, розетка для аксесуарів |
| 35 | 10A Генератор |
| 36 | 15A ABS (антиблокувальна система гальм) |
| 37 | 10A Компресор кондиціонера, модуль керування кузовом (BCM) |
| 38 | 10A Автоматична трансмісія |
| 39 | 10A Модуль керування силовим агрегатом (PCM), запалювання |
| 40 | 10A ABS (антиблокувальна система гальм), реле ABS |
| 41 | 10A Модуль управління запалюванням |
| 42 | 10A Фонова лампа та система блокування передач |
| 43 | 15A Сигнал |
| 44 | 10A PCM, датчик масової витрати повітря |
| 45 | 15A Габаритні вогні |
| 46 | 10A Кліматична система, привід температури повітря |
| 47 | 10A Модуль керування EVAP, датчик кисню |
| 48 | 15A Реле паливного насоса |
| 50 | 15A Правий передній ліхтар |
| 51 | 15A Лівий передній ліхтар |
