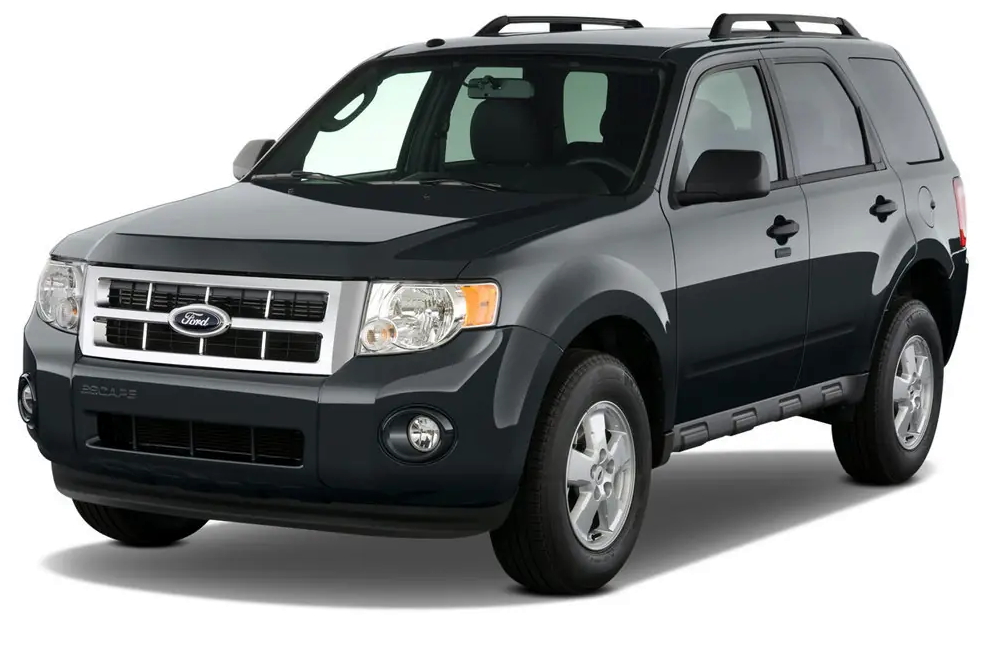

2 покоління Ford Escape випускався у 2007, 2008, 2009, 2010, 2011 та 2012 роках з дизельними та бензиновими двигунами. У нашому матеріалі ми опишемо блоки запобіжників та реле Форд Ескейп 2 зі схемою та фотографіями блоку запобіжників. Виділіть запобіжник, що відповідає за прикурювач.
Призначення реле та запобіжників у коробках може відрізнятися від показаного та залежить від року випуску Ford Escape 2.
Це неправильне покоління чи рік? Дивіться інші Ford Escape:
Зміст статті
Пасажирський салон
Він розташований під панеллю приладів (в нижній частині), з боку пасажира, і закритий захисною кришкою. Щоб отримати до нього доступ, просто підніміть плоскою викруткою спеціальний виріз у кришці.
Location
Фото, наприклад
Diagram
Appointment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A Не використовується (запасний) |
| 2 | 15A Перемикач гальм |
| 3 | 15A Модуль синхронізації, модуль SYNC® |
| 4 | 30A Люк |
| 5 | 10A Підсвітка клавіатури, блокування гальм (BSI), SPDJB |
| 6 | 20A Поворотники, гальмівні вогні |
| 7 | 10A Ближнє світло фар (лівий) |
| 8 | 10A Ближнє світло фар (правий) |
| 9 | 15A Внутрішнє освітлення |
| 10 | 15A Підсвітка |
| 11 | 10A Повний привід |
| 12 | 7.5A Перемикач дзеркал |
| 13 | 5A Не використовується (запасний) |
| 14 | 10A FCIM (кнопки радіо), супутникове радіо, модуль переднього дисплея |
| 15 | 10A Клімат-контроль |
| 16 | 15A Не використовується (запасний) |
| 17 | 20A Живлення усіх моторів, розблокування багажника, розблокування вікон |
| 18 | 20A Обігрівання сидінь |
| 19 | 25A Задній двірник |
| 20 | 15A Діагностичний роз’єм |
| 21 | 15A Протитуманні фари |
| 22 | 15A Габаритні вогні |
| 23 | 15A Дальнє світло фар |
| 24 | 20A Реле сигналу |
| 25 | 10A Сигналізація |
| 26 | 10A Комбінація приладів |
| 27 | 20A Перемикач запалювання |
| 28 | 5A Радіо |
| 29 | 5A Панель приладів |
| 30 | 5A Не використовується (запасний) |
| 31 | 10A Модуль управління обмежувачем |
| 32 | 10A Не використовується (запасний) |
| 33 | 10A Не використовується (запасний) |
| 34 | 5A Антиблокувальна система гальм (ABS) |
| 35 | 10A 4WD, електропідсилювач керма (EPAS), модуль допомоги під час паркування |
| 36 | 5A Приймач PATS |
| 37 | 10A Клімат-контроль |
| 38 | 20A Сабвуфер / підсилювач (радіо) |
| 39 | 20A Радіо, підсилювач радіо (для навігації) |
| 40 | 20A Прикурювач спереду |
| 41 | 15A Перемикачі дверних замків водія та пасажира, автозатемнюване дзеркало, компас, зовнішнє освітлення, дах |
| 42 | 10A Не використовується (запасний) |
| 43 | 10A Логіка заднього двірника, реле обігрівача сидінь, комбінація приладів |
| 44 | 10A Не використовується (запасний) |
| 45 | 5A Передній двірник, реле вентилятора обігрівача |
| 46 | 7.5A OCS (обмеження), PADI (обмеження) |
| 47 | 30A Запобіжник контуру вікон |
| 48 | Реле доступу із затримкою |
Для переднього прикурювача є запобіжник № 40, 20А.
Моторний відсік
Він розташований з лівого боку, поруч з акумулятором, під захисною кришкою. На зворотному боці якої буде нанесено власне призначення запобіжників та реле.
Diagram
Appointment
| Позначення | Розшифровка українською мовою |
|---|---|
| A | 80A Модуль електронного підсилювача керма (EPAS) |
| B | 125A Блок запобіжників салону |
| 1 | 15A Підігрів дзеркал |
| 2 | 30A Задній підігрівач |
| 3 | 20A Задні роз’єми (центральна консоль) |
| 4 | Резерв |
| 5 | 10A Модуль керування двигуном (PCM) – Живлення модуля, реле PCM, вентиляційний клапан |
| 6 | 15A Генератор |
| 7 | 15A Засувка багажника |
| 8 | 20A Габаритні вогні причепа |
| 9 | 50A Антиблокувальна система гальм (ABS) |
| 10 | 30A Передні склоочисники |
| 11 | 30A Стартер |
| 12 | 40A Мотор вентилятора |
| 13 | 10A Зчеплення кондиціонера |
| 14 | 15A Фари причепа |
| 15 | Резерв |
| 16 | 40A Вентилятор охолодження 1 |
| 17 | 40A Вентилятор охолодження 2 |
| 18 | 20A ABS |
| 19 | 30A Сидіння з електроприводом |
| 20 | Реле приводу кондиціонера |
| 21A | Реле заднього підігрівача |
| 21B | Реле подачі пального |
| 21C | Реле вентилятора |
| 21D | Реле PCM |
| 22 | 20A Паливний насос |
| 23 | 15A Паливні інжектори |
| 24 | Не використовується |
| 25 | 5A ABS |
| 26 | 15A Котушки запалювання |
| 27 | 10A Лампа помилки компонента трансмісії |
| 28 | 20A Лампа помилки компонента трансмісії |
| 29 | 15A PCM |
| 30A | Реле вентилятора охолодження 1 |
| 30B | Реле стартера |
| 30C | Головне реле вентилятора охолодження |
| 30D | Реле вентилятора охолодження 2 |
| 31A | Реле задніх габаритних вогнів |
| 31B | Не використовується |
| 31C | Ліве реле поворотника причепа |
| 31D | Праве реле поворотника причепа |
| 31E | Причіп |
| 31F | Реле блокування |
| 32 | Не використовується |
| 33 | Діод кондиціонера |
| 34 | Діод стартера |
| 35 | Старт/стоп, задні фари, реле заднього підігрівача |
| 36 | Резерв |
