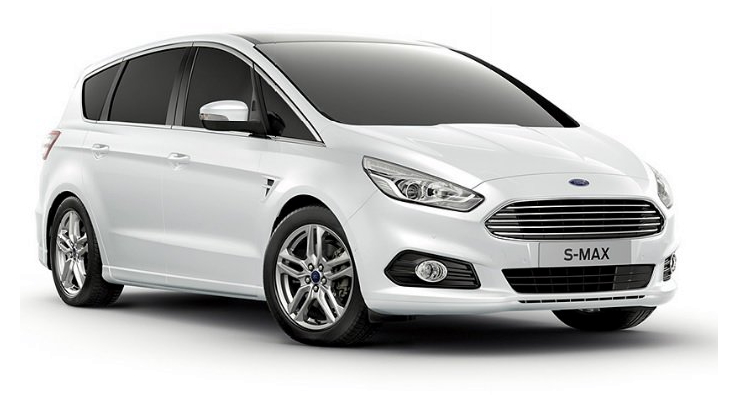

Ford S-Max 2G (Форд С-Макс 2) – Друге покоління випускалося у 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 роках. За цей час модель отримала фейсліфтинг. У цьому матеріалі ви можете знайти інформацію з описом запобіжників та реле Ford S-Max 2 зі схемою блоку запобіжників, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.
Кількість елементів у блоках запобіжників та реле, а також їхня функція можуть відрізнятися від показаної та залежать від року випуску, рівня комплектації та країни поставки вашого автомобіля.
Пасажирський салон
У салоні блок запобіжників розташований під панеллю приладів з лівого боку та підключений до BCM (модуля керування кузовом).
Приклад фото
Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A ‘15-’17: |
| Підсвічування фону | |
| Лампа у відсіку для рукавичок | |
| Лампа косметичного дзеркала | |
| Лампа на стелі | |
| Лампа у багажному відділенні | |
| 2 | 7.5A Сидіння з функцією запам’ятовування положення |
| Підтримка спинки сидіння водія | |
| Привід електричних дзеркал | |
| 3 | 20A Розблокування дверей водія |
| 4 | 5A, крім Hybrid: Електронне гальмо причепа |
| 5 | 20A, крім Hybrid: |
| Замок запалювання | |
| Кнопка старту | |
| 6 | 10A, крім Hybrid: Підігрів сидінь |
| 7 | – |
| 8 | 10A, Hybrid: Сигналізація системи протиугінної системи |
| 9 | – |
| 10 | 5A Електропривід дверей багажника |
| 11 | 5A, Hybrid: Комбінований модуль безпеки |
| 12 | 7.5A Інтегрований передній модуль управління (система клімат-контролю, радіо) |
| Рукоятка вибору передач (‘17-’23) | |
| 13 | 7.5A Рульова колонка |
| Панель приладів | |
| Діагностичний роз’єм | |
| 14 | 10A, Hybrid: Електронний модуль управління батареєю HEV, перетворювач DC-DC |
| 15 | 10A Шлюз зв’язку даних |
| 16 | 15A Дитячий замок |
| Розблокування дверей багажника | |
| 17 | 5A, Hybrid: Акумуляторна сирена |
| 18 | 5A Замок запалювання (вимикач) |
| Кнопка запалювання | |
| 19 | 7.5A Індикатор деактивації подушки безпеки пасажира |
| Індикатор діапазону передач | |
| 20 | 7.5A, Hybrid: Модуль управління фарами |
| 21 | 5A Датчик вологості та температури автомобіля |
| Система моніторингу «мертвих зон» | |
| Задня камера | |
| Система адаптивного круїз-контролю | |
| 22 | 5A Датчик класифікації пасажира |
| 5A, Hybrid: Гучномовець генератора шуму для пішоходів | |
| 23 | 10A Контур затримки живлення додаткового обладнання |
| 24 | 20A Замикання/розблокування |
| 25 | 30A Вікно дверей водія |
| Дзеркало дверей водія | |
| 26 | 30A Вікно передньої пасажирської двері |
| Дзеркало передніх пасажирських дверей | |
| 27 | 30A Люк |
| 28 | 20A Підсилювач |
| 29 | 30A Вікно дверей заднього сидіння з боку водія |
| 30 | 30A Вікно дверей на задньому сидінні з боку пасажира |
| 31 | – |
| 32 | 10A Модуль глобальної системи позиціювання |
| Голосове управління (SYNC) | |
| Дисплей інформаційно-розважальної системи | |
| Радіоприймач з частотним діапазоном | |
| Система адаптивного круїз-контролю | |
| 33 | 20A Радіо |
| 34 | 30A Шина запуску/роботи системи (запобіжники: 19, 20, 21, 22, 35, 36, 37, автоматичний вимикач) |
| 35 | 5A Модуль управління системою подушок безпеки та ременів |
| 36 | 15A Дзеркало салону з автоматичним затемненням |
| Модуль підігріву задніх сидінь | |
| Система повного приводу | |
| 37 | 15A, ‘15-’17: Модуль стабілізації напруги |
| 20A, ‘17-’23: Модуль стабілізації напруги | |
| 15A, Hybrid: Підігрів керма | |
| 38 | 30A |
Моторний відсік
Під капотом базовий блок знаходиться з лівого боку та складається з 2 відсіків, поруч зі стійкою та закритий захисною кришкою.
Верхня секція
Фотографія
Diagram
Designation
.
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 25A Мотор склоочисника лобового скла |
| 3 | 15A Мотор склоочисника заднього вікна |
| Датчик дощу | |
| 5 | 20A Розетка 3 – задня консоль |
| 7 | 20A крім гібриду: Модуль керування трансмісією (1) |
| 15A Гібрид: Модуль керування трансмісією | |
| 8 | 20A Модуль керування трансмісією (2) |
| 10 | 20A Розетка 1 |
| 11 | 15A Модуль керування акумулятором (4) |
| 12 | 15A Модуль керування акумулятором (3) |
| 13 | 10A Гібрид: Модуль керування акумулятором |
| 14 | 10A Гібрид: Модуль керування трансмісією |
| 16 | 20A крім гібриду: Розетка 2 – консоль |
| 17 | 20A Розетка 4 – багажне відділення |
| 18 | 10A Гібрид: Модуль керування трансмісією |
| 19 | 10A Рульове управління |
| 20 | 10A Фари |
| 21 | 15A Крім Гібриду: |
| Модуль керування трансмісією | |
| Насос трансмісійної оливи | |
| 15A Гібрид: | |
| Модуль керування трансмісією | |
| Інтерфейс трансмісії | |
| 22 | 10A крім гібриду: Система кондиціонування повітря |
| 23 | 15A Запуск/старт |
| Система попередження сліпих зон | |
| Камера заднього виду | |
| Адаптивний круїз-контроль | |
| Попередження про зближення | |
| Модуль якості напруги | |
| Індикатор лобового скла | |
| 24 | 10A крім гібриду: Запуск/старт |
| 25 | 10A Антиблокувальні гальма |
| 26 | 10A крім гібриду: Модуль керування трансмісією |
| 10A Гібрид: | |
| Модуль керування трансмісією | |
| Гібридний модуль керування трансмісією | |
| Блок розподілу енергії | |
| 27 | – |
| 28 | 10A Насос омивача заднього вікна |
| 29 | – |
| 30 | – |
| 31 | – |
| 34 | 15A Електричний пристрій блокування рульової колонки |
| 35 | – |
| ! |
Прикурювачі та USB-роз’єми працюють від запобіжників 17, 16, 10 та 5 на 20 А.
Нижня секція
Приклад доступу
Фото – приклад
Diagram
Appointment
| Позначення | Розшифровка українською мовою |
|---|---|
| 56 | 20А Омивач фар |
| 57 | 20А Дизельний випарник |
| 58 | 30А Паливний насос |
| 20А Гібрид: Паливний насос | |
| 59 | 40А Не для гібрида: Вентилятор охолодження 600Вт 3 |
| 60 | 40А Не для гібрида: |
| Вентилятор системи охолодження 600Вт 1 | |
| Селективна каталізаторна нейтралізація – AdBlue (‘17-’23) | |
| 61 | 40А Обігрів лобового скла (ліва сторона) |
| 62 | 50А Блок управління кузовними системами 1 |
| 63 | 25А Не для гібрида: Вентилятор охолодження 600Вт 2 |
| 64 | 30А Не для гібрида: Додатковий підігрівач №3 |
| 65 | 20А Підігрів переднього сидіння |
| 66 | 40А Обігрів лобового скла (права сторона) |
| 67 | 50А Блок управління кузовними системами 2 |
| 68 | 40А Обігрів заднього вікна |
| 69 | 30А Не для гібрида: Антиблокувальна система гальм |
| 40А Гібрид: Антиблокувальна система гальм | |
| 70 | 30А Пасажирське сидіння |
| 71 | 60А Не для гібрида: Додатковий підігрівач №2 |
| 60А Гібрид: Електричний водяний насос | |
| 72 | 30А Задні сидіння |
| 73 | 20А Підігрів заднього сидіння |
| 74 | 30А Модуль сидіння водія |
| 75 | 30А Не для гібрида: Додатковий підігрівач №1 |
| 76 | 20А Не для гібрида: Масляний насос трансмісії |
| 40А Гібрид: Блок розподілу потужності | |
| 77 | 30А Модуль сидіння з клімат-контролем |
| 78 | 40А Модуль причепа |
| 79 | 40А Вентилятор кондиціонера |
| 80 | 40А Блок живлення у багажному відділенні |
| 81 | 40А Інвертор 220В |
| 82 | 60А Насос антиблокувальної системи гальм |
| 83 | 25А Мотор склоочисників лобового скла |
| 84 | 30А Не для гібрида: Соленоїд пускового механізму |
| 85 | 20А Не для гібрида: Паливний обігрівач |
| 87 | 50А Не для гібрида: Додатковий підігрівач |
