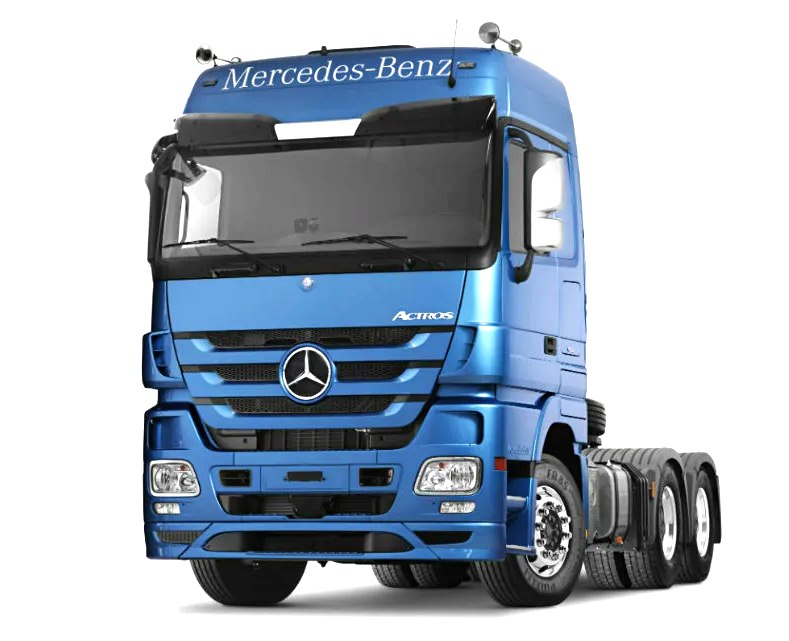

Мерседес-Бенц Актрос mp3 представляє 3-тє покоління модельного ряду Mercedes Actros, Мерседес-Бенц Актрос mp2 – 2-ге покоління. Роки випуску Mp2: 2003, 2004, 2005, 2006, 2007. Mp3: 2008, 2009, 2010, 2011, 2012. Найпопулярніші Mercedes-Benz Actros 1844 1841У цій статті ви знайдете опис запобіжників та реле Mercedes Actros mp3 mp2 зі схемою блоку та їх розташуванням. Зверніть увагу на запобіжник прикурювача.
Діаграма не підходить або неправильне покоління?
[Опис Mercedes Actros mp1]
[Опис Mercedes Actros mp4]
Блок запобіжників і реле

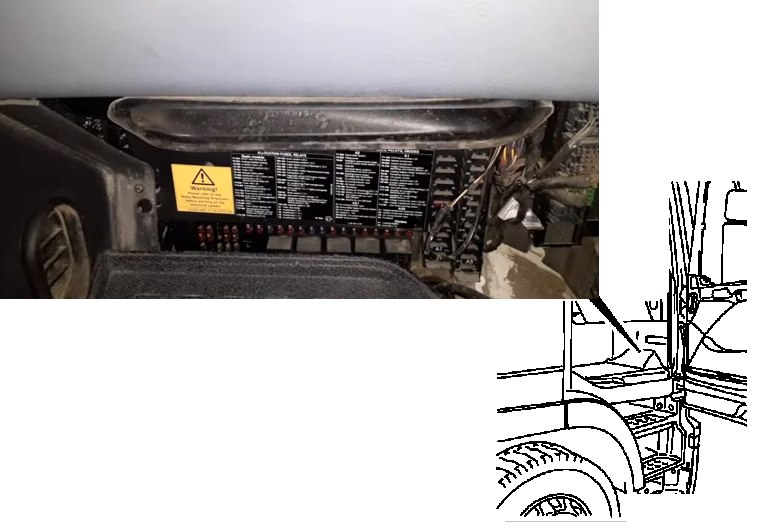

Головний блок запобіжників і реле розташований у салоні, в ніші для ніг пасажира. Для доступу потрібно зняти захисну кришку, з кріпленнями з боків.

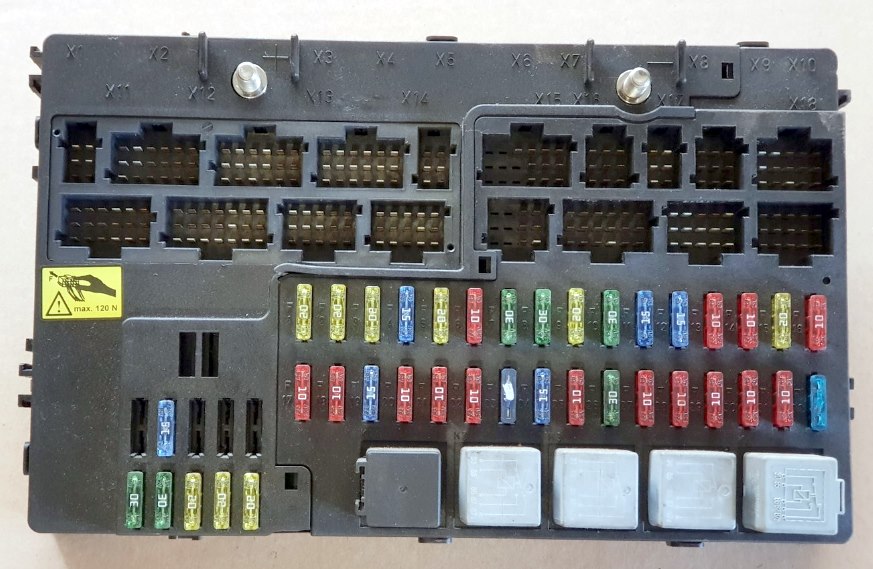

Приклад фото
Зверніть увагу, що одного загального опису для всіх моделей Mercedes Actros mp2 та mp3 немає. Призначення елементів та виконання коробок може відрізнятися від представлених та залежить від року випуску та рівня комплектації вашого автомобіля. Звірте актуальне позначення з вашими схемами на кришці коробок.

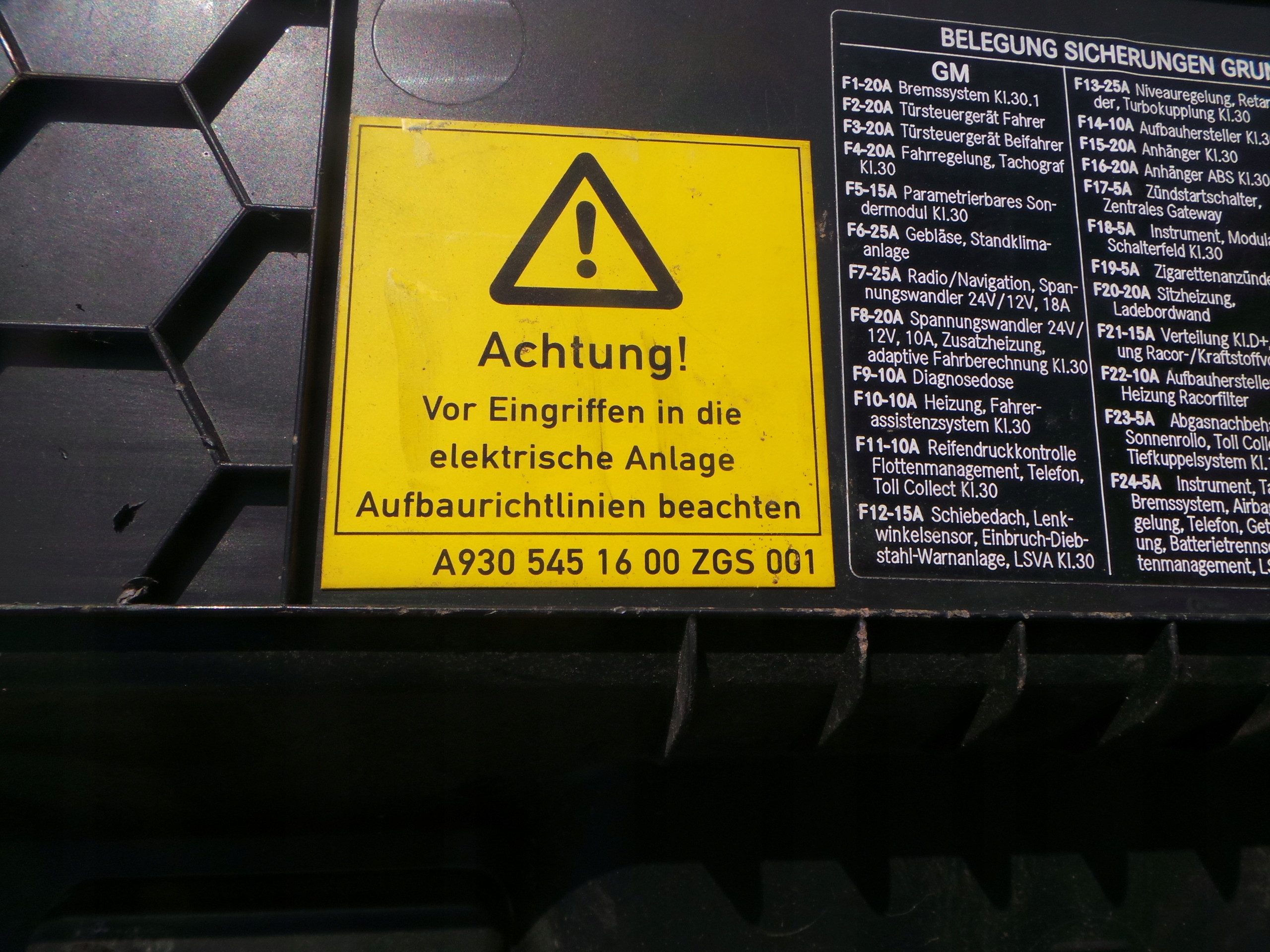

Приклад схеми з кришки коробки

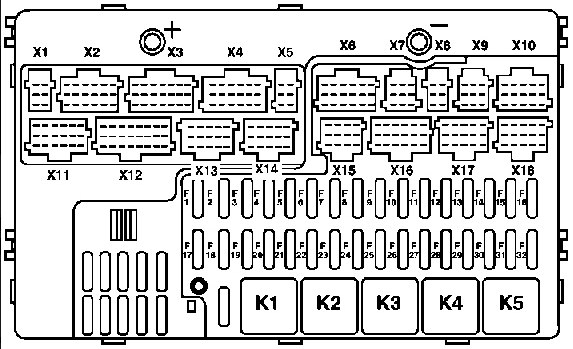

Діаграма
Декодування
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | 20A двері водія (модуль керування дверима), панель керування обігрівачем, додатковий обігрівач (фен) |
| F2 | 20A резерв |
| F3 | 20A двері пасажира (модуль керування дверима) |
| F4 | 15A керування перемиканням передач |
| F5 | 20A розетка причепа 15-контактна |
| F6 | 10A модуль перемикачів MSF |
| F7 | 30A керування ретардером, програмований спеціальний модуль, сигналізація, холодильник, перетворювач |
| F8 | 30A крісло пасажира з амортизованою підвіскою, кондиціонер парковки, маячок, система моніторингу тиску в шинах |
| F9 | 30A розетка причепа 7-контактна |
| F10 | 30A круїз-контроль з системою безпечної дистанції, дистанційне відключення акумулятора, система контролю тиску в шинах |
| F11 | 15A модуль керування гальмами |
| F12 | 30A керування перемиканням передач |
| F13 | 20A аудіомагнітола, телематика |
| F14 | 10A модуль керування FR, замок запалювання |
| F15 | 20A панель керування обігрівачем |
| F16 | 10A лампа для читання, шторка багажного відсіку |
| F17 | 10A приладова панель, тахограф, діагностичний роз’єм |
| F18 | 20A люк |
| F19 | 30A керування гальмами |
| F20 | 10A керування перемиканням передач |
| F21 | 10A система управління двигуном, генератор |
| F22 | 10A розетка причепа 7-контактна |
| F23 | 15A розетка причепа 15-контактна, розетка причепа 7-контактна |
| F24 | 15A обігрів акумулятора, обігрів фільтра Racor, електромагнітний клапан – двокамерний водяний сепаратор |
| F25 | 10A діагностичний роз’єм |
| F26 | 30A електричний обігрівач повітря, сидіння водія з амортизованою підвіскою, кондиціонер парковки, асистент утримання смуги, електрогідравлічний допоміжний привід, мотор сонцезахисного козирка, світло в моторному відсіку, бокова платформа |
| F27 | 20A панель керування обігрівачем, телематика |
| F28 | 10A система управління дорожнім рухом |
| F29 | 10A модуль керування гальмами |
| F30 | 10A ремені безпеки SRS, подушки безпеки, приладова панель |
| F31 | 10A аудіосистема, датчик температури повітря в салоні, розетка 24 В (прикурювач) |
| F32 | 10A прикурювач 12 В |
Окремі запобіжники та реле можна встановити зовні цього пристрою.
Є чим доповнити матеріал – пишіть у коментарях.
