Chevrolet Malibu 6-го покоління випускався у 2004, 2005, 2006, 2007 роках. У нашій публікації ви знайдете детальний опис Шевроле Малібу 6G блоки запобіжників і реле зі схемами та фотографіями. Ми виділимо запобіжник, що відповідає за прикурювач.
Опис запобіжників може відрізнятися від наведеного та залежить від року випуску та рівня комплектації вашого автомобіля.
Location
Пасажирський салон

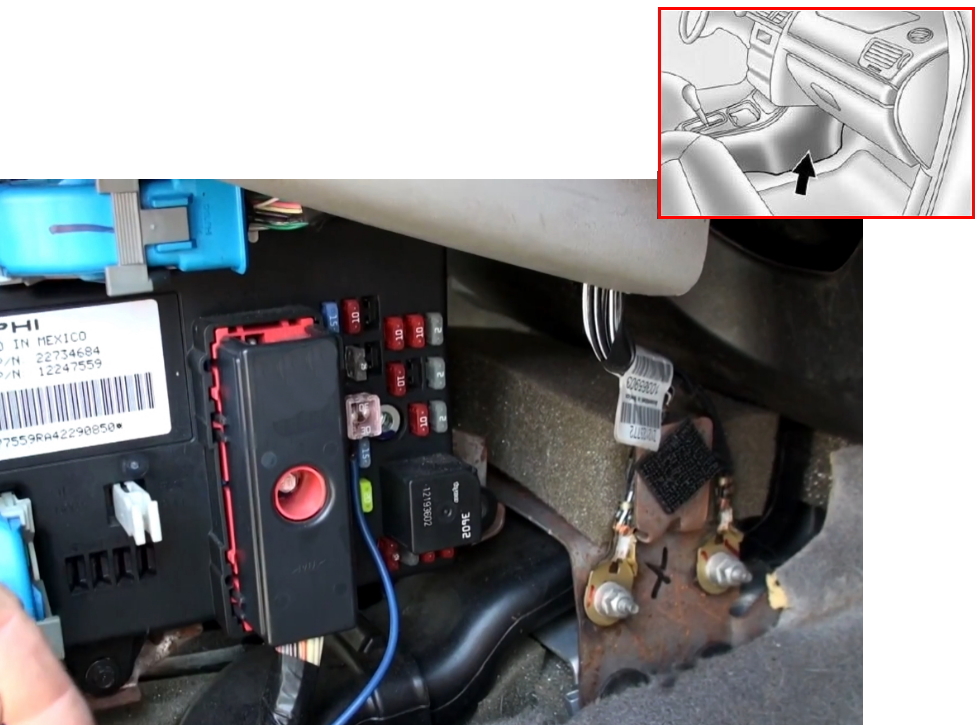

Блок запобіжників панелі приладів розташований на панелі з боку пасажира в центральній консолі. Щоб отримати доступ до запобіжників, просто відкрийте кришку панелі запобіжників з боку пасажира, потягнувши її.

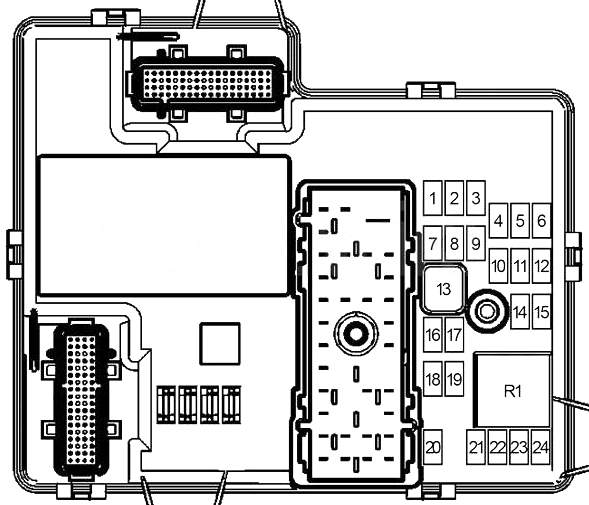

Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 15A Модуль керування кузовом (замки дверей) |
| 2 | 10A Модуль керування кузовом (внутрішнє освітлення) |
| 3 | – |
| 4 | 10A Модуль регульованих педалей, перемикач положення регульованих педалей |
| 5 | 10A Модуль інтерфейсу зв’язку автомобіля (VCIM (OnStar)) |
| 6 | 2A Перемикач зовнішнього дзеркала заднього виду |
| 7 | 10A Модуль керування підігрівом сидінь (водій/пасажир), перемикач підігріву сидінь (водій/пасажир), дзеркало заднього виду, модуль управління люком |
| 8 | 20A Модуль заднього двірника вікна |
| 9 | – |
| 10 | 10A Перемикач склоочисника/омивача |
| 11 | – |
| 12 | 2A Модуль керування електропідсилювачем керма |
| 13 | 30A Електросклопідйомники |
| 14 | 10A Модуль сенсора та діагностики подушок безпеки (SDM) |
| 15 | 2A Модуль блокування перемикання передач, перемикач увімкнення/вимкнення круїз-контролю |
| 16 | – |
| 17 | 10A Модуль керування системою опалення, вентиляції та кондиціонування повітря (HVAC) |
| 18 | – |
| 19 | 20A Перемикач вентилятора системи опалення, вентиляції та кондиціонування повітря (HVAC) |
| 20 | 10A Модуль сенсора та діагностики подушок безпеки (SDM) |
| 21 | 10A Аудіосистема |
| 22 | 2A Замок запалювання |
| 23 | 10A З’єднувальна система передачі даних (DLC), модуль керування системою опалення, вентиляції та кондиціонування повітря (HVAC) |
| 24 | 10A Панель приладів, модуль запобігання угону |
| Реле | |
| R1 | Двигун вентилятора |
| Реле (неремонтоване) | |
| R2 | Блокування дверних замків (блокування) |
| R3 | Блокування дверних замків (розблокування) |
| R4 | Привід замка дверей водія (розблокування) |
| R5 | Внутрішнє освітлення |
Деякі реле можна прикріпити до задньої частини блоку: допоміжне (електричний склопідйомник, люк, підігрів сидіння, перемикач склоочисників/омивача лобового скла) та робоче (опалення, вентиляція, кондиціонер).
Багажне відділення

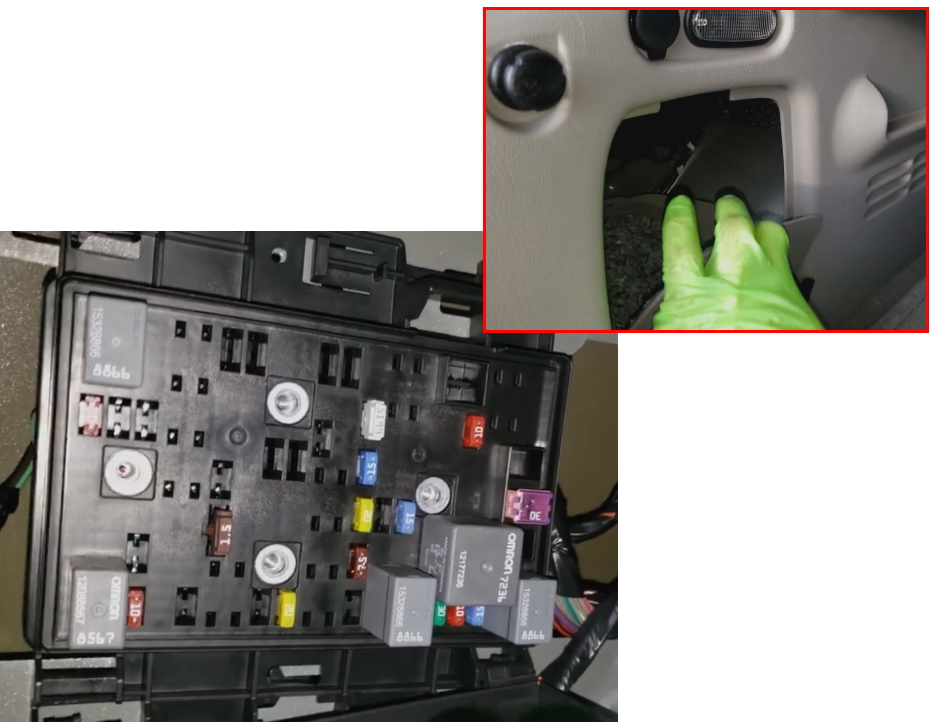

У багажному відділенні блок запобіжників і реле розташований за обшивкою з лівого боку.

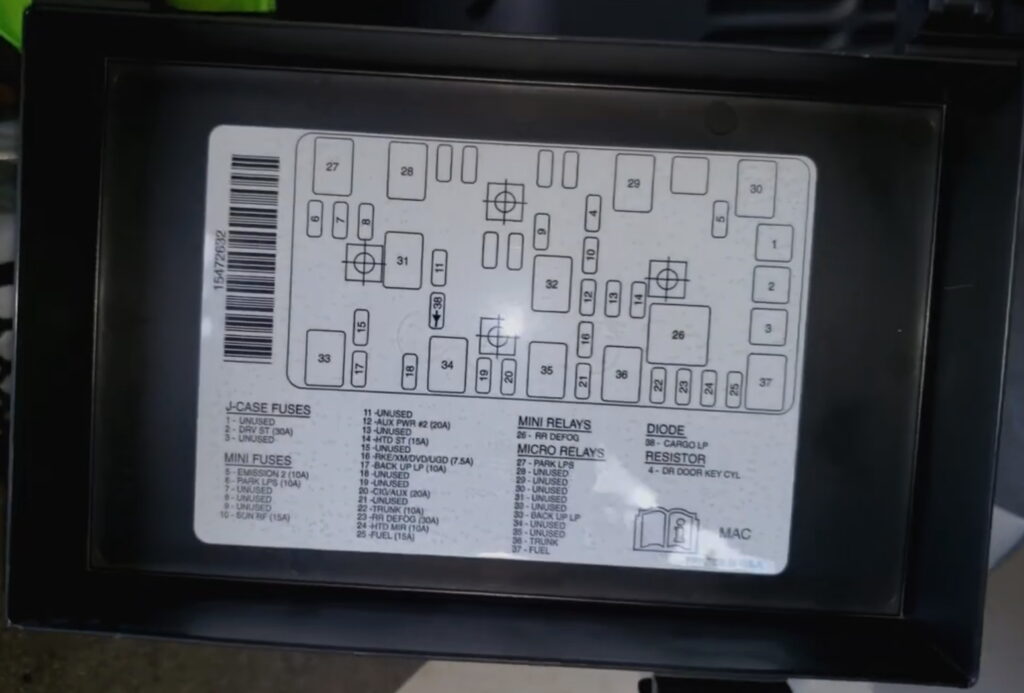

Звірте призначення елементів блоку зі схемами на зворотному боці захисної кришки.

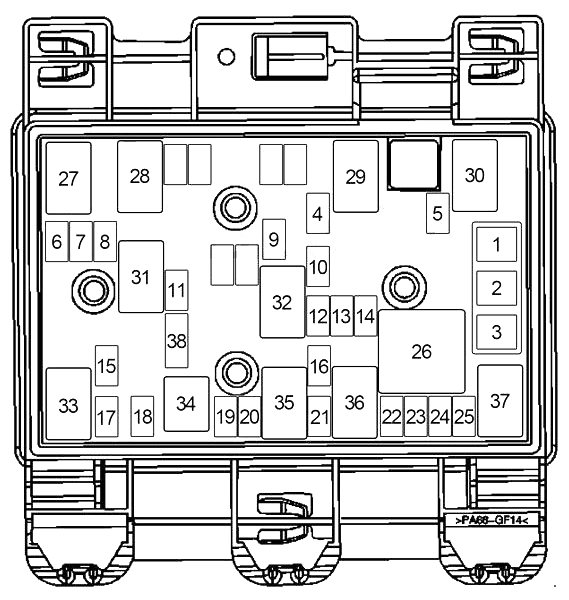

Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | – |
| 2 | 30A Керування сидінням водія |
| 3 | – |
| 4 | Резистор: Актuator замка дверей (водій) |
| 5 | 10A Система випаровування вихлопних газів (EVAP), соленоїд клапана вентиляції |
| 6 | 10A Реле габаритів (модуль керування кузовом (BCM), лампи номера, габаритні/поворотні вогні, задні ліхтарі, стоп-сигнали), затемнення приладової панелі |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | 15A Модуль керування люком |
| 11 | – |
| 12 | 20A Розетка живлення (задня) |
| 13 | – |
| 14 | 15A Керування підігрівом сидінь |
| 15 | – |
| 16 | 7,5A Приймач цифрового радіо, передавач дверного замка, пульт відкриття гаража, DVD-програвач |
| 17 | 10A Реле ламп заднього ходу |
| 18 | – |
| 19 | – |
| 20 | 20A Прикурювач, допоміжна розетка живлення (консоль або передня) |
| 21 | – |
| 22 | 10A Реле відкриття багажника |
| 23 | 30A Обігрів заднього скла |
| 24 | 10A Підігрів дзеркал |
| 25 | 15A Реле паливного насоса |
| Реле | |
| 26 | Обігрів заднього скла, підігрів дзеркал |
| 27 | Габарити (задній хід, модуль керування кузовом (BCM), передавач гаражних дверей, модуль HVAC, лампи номерних знаків, задні поворотники, гальмівні/задні поворотні вогні) |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | – |
| 32 | – |
| 33 | Лампи заднього ходу, внутрішнє дзеркало заднього виду |
| 34 | – |
| 35 | – |
| 36 | Відкриття багажника |
| 37 | Паливний насос |
| Діод | |
| 38 | Відкриття багажника |
Моторний відсік

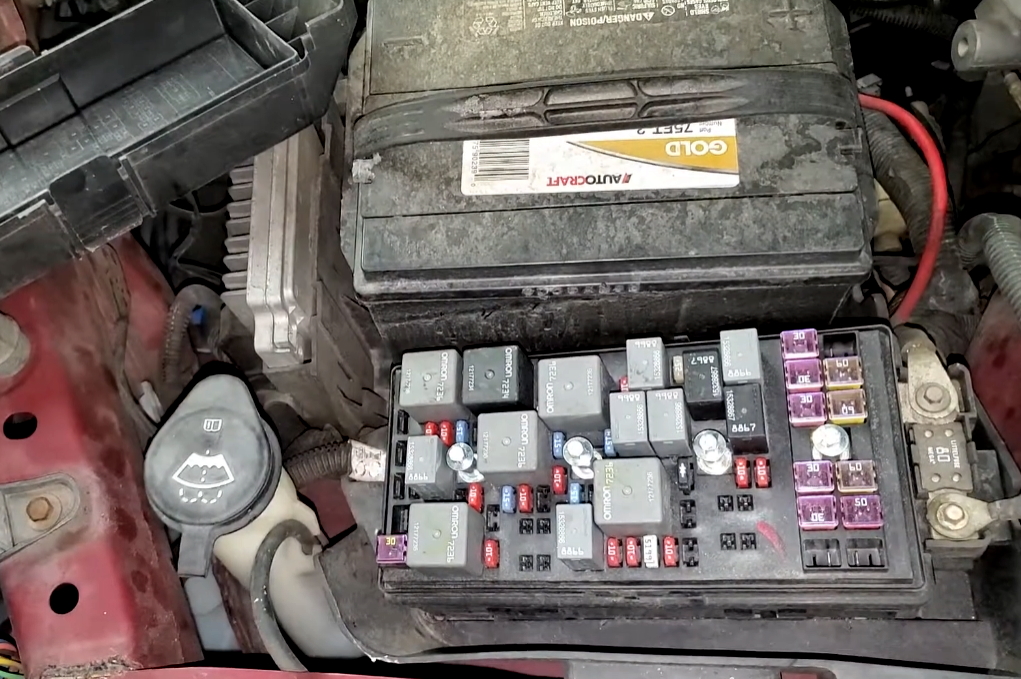

Під капотом головний блок запобіжників і реле розташований спереду ліворуч, біля акумулятора.

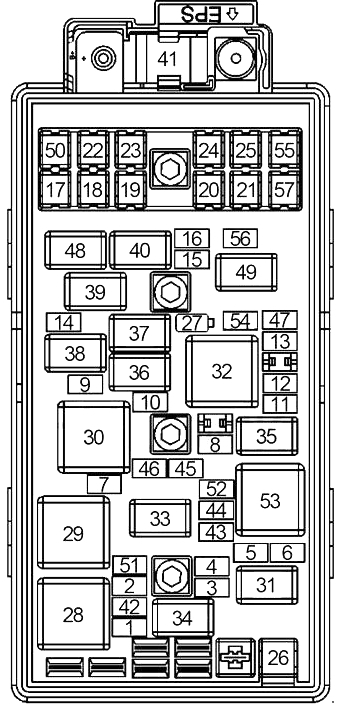

Diagram
Allocation
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A Реле зчеплення компресора кондиціонера |
| 2 | 15A 3.9L (LZ9): Модуль управління двигуном (ECM), модуль управління дросельною заслінкою (TAC) |
| 15A 2.2 (L61): Модуль управління силовою установкою (PCM) | |
| 3 | 15A Модуль управління запалюванням (ICM), перемикач положення “Паркінг/Нейтраль” (PNP) |
| 4 | 10A Клапан соленоїдів перемикання 1-2 та 2-3, соленоїд TCC PWM |
| 5 | 10A Форсунки паливної системи |
| 6 | 10A Соленоїд продування каністри EVAP, обігрівач кисневих датчиків (HO2S), датчик MAF/IAT |
| 7 | 10A Ліва передня фара (близьке світло) |
| 8 | 15A Реле сигналу (клаксон) |
| 9 | 10A Права передня фара (близьке світло) |
| 10 | 15A Реле передніх протитуманних фар |
| 11 | 10A Ліва передня фара (дальнє світло) |
| 12 | 10A Права передня фара (дальнє світло) |
| 13 | 10A 3.9L (LZ9): Модуль управління двигуном (ECM) |
| 10A 2.2 (L61), 3.5L (LX9): Модуль управління силовою установкою (PCM) | |
| 14 | 25A Реле двірників 1, реле двірників 2, мотор склоочисника |
| 15 | 10A ABS (Електронний модуль управління гальмами (EBCM)) |
| 16 | 10A 3.9L (LZ9): Модуль управління двигуном (ECM) |
| 10A 2.2 (L61), 3.5L (LX9): Модуль управління силовою установкою (PCM) | |
| 17 | 30A Реле охолоджувального вентилятора №1 |
| 18 | 30A Реле охолоджувального вентилятора №2 |
| 19 | 30A Модуль управління вентилятором печі, реле вентилятора, реле “RUN” |
| 20 | 30A Модуль управління кузовною електронікою (BCM), запобіжники в салоні: “20”, “21”, “22”, “23”, “24” |
| 21 | 30A Запобіжники в салоні: “12”, “14”, “15” |
| 22 | 60A Запобіжники в багажнику: “10”, “14”, “16”, “17”, “20”, “23” |
| 23 | 60A Запобіжники в багажнику: “1”, “2”, “5”, “6”, “22”, “25” |
| 24 | 60A ABS (Електронний модуль управління гальмами (EBCM)) |
| 25 | 50A Модуль управління кузовною електронікою, запобіжники салону: “1”, “2”, реле допоміжного обладнання |
| 26 | 30A Реле стартера |
| 41 | 80A Модуль управління електропідсилювачем керма |
| 42 | 10A Модуль управління трансмісією |
| 43 | 15A Модуль управління запалюванням (ICM) |
| 44 | 10A Форсунки паливної системи |
| 45 | 10A Соленоїд клапану регулювання впускного колектора (IMT) |
| 46 | – |
| 47 | – |
| 50 | – |
| 51 | – |
| 52 | – |
| 54 | – |
| 55 | – |
| 56 | – |
| 57 | – |
| Реле | |
| 28 | Охолоджувальний вентилятор (№1 (лівий)) |
| 29 | Охолоджувальний вентилятор |
| 30 | Охолоджувальний вентилятор (№2 (правий)) |
| 31 | Стартер |
| 32 | Режими Run/Crank (Запалювання) |
| 33 | Модуль управління двигуном (ECM) |
| 34 | Зчеплення компресора кондиціонера |
| 35 | Фара (дальнє світло) |
| 36 | Передня протитуманна фара |
| 37 | Сигнал (клаксон) |
| 38 | Фара (близьке світло) |
| 39 | Двірник (№1) |
| 40 | Двірник (№2 – мотор склоочисника) |
| 48 | – |
| 49 | – |
| 53 | – |
| Діод | |
| 27 | Реле двірників 1, реле двірників 2 |
