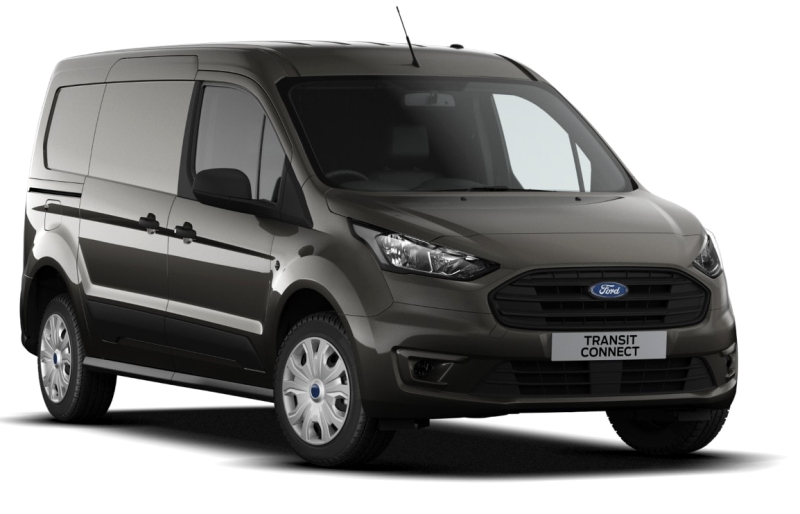

Ми оцінюємо друге покоління Ford Transit Connect (Форд Транзит Коннект) і Ford Tourneo Connect (Форд Турнео Коннект) після рестайлінгу у 2019 році. У нашій публікації ви знайдете схеми блоків запобіжників для Ford Transit Connect 2019 2020 2021 2022 2023 2024 років, а також інформацію про розташування панелей запобіжників всередині автомобіля та призначення кожного запобіжника.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів, з боку пасажира, за захисною кришкою.
Приклад фото
Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 5A Модуль управління системою обмежувачів |
| 2 | 5A Датчик температури та вологості в салоні |
| – | Мотор заднього вентилятора |
| 3 | 10A Модуль управління паркувальним асистентом |
| 4 | 10A Замок запалювання |
| – | Кнопковий замок запалювання |
| 5 | 20A Центральна система блокування |
| 6 | 10A Інвертор постійного струму |
| – | Замок дверей водія |
| – | Кнопка регулювання зовнішніх дзеркал |
| 7 | 30A Управління дверцями водія |
| 9 | 5A Автоматичне затемнення салонного дзеркала |
| – | Фронтальна камера паркувального асистента |
| – | Індикатор відключення подушки безпеки пасажира |
| 10 | 10A Модуль управління системою обмежувачів |
| 11 | 5A Модуль управління телематики |
| 12 | 5A Протиугінна сигналізація |
| 13 | 15A Відкриття замків |
| 14 | 30A Управління дверцями пасажира |
| 15 | 10A Модуль контролю енергії акумулятора |
| 17 | 15A Голосове управління |
| – | Дисплей інформації та розваг |
| – | Програвач компакт-дисків |
| 18 | 7,5A Модуль бездротової зарядки аксесуарів |
| 19 | 7,5A Звуковий сигнал резервного акумулятора |
| 20 | 10A Сигналізаційний гудок |
| 21 | 7,5A Система клімат-контролю |
| 22 | 7,5A Роз’єм для обміну даними |
| – | Панель приладів |
| 23 | 20A Аудіосистема |
| 25 | 30A Електричні склопідйомники |
Моторний відсік
Під капотом автомобіля блок запобіжників розташований з лівого боку, поруч з акумулятором.
Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| 4 | Охолоджувальний вентилятор (бензиновий двигун, 20A) |
| Датчик води в паливі (дизельний двигун, 25A) | |
| 6 | 15A Склоочисники |
| 7 | 15A Склоочисники |
| 8 | 15A Насос для миття заднього вікна |
| 9 | 10A Відмикання задніх дверей багажника |
| Відмикання дверей багажного відсіку | |
| 10 | 20A Додатковий пункт живлення в задньому підлозі |
| 11 | 20A Додатковий пункт живлення в підлокітнику |
| 12 | 5A Датчик дощу |
| 13 | 20A Склоочисник заднього вікна |
| 16 | 20A Сонцезахисна шторка |
| 17 | 15A Блокування рульової колонки |
| 19 | 10A Відмикання лівих дверей |
| 20 | 20A Додатковий пункт живлення |
| 21 | 20A Задні додаткові пункти живлення |
| 22 | 5A USB порт |
| 25 | 20A Блок управління дозуванням (дизель) |
| 26 | 20A Блок управління дозуванням (дизель) |
| 27 | 15A Блок управління дозуванням (дизель) |
| 28 | 15A Модуль управління трансмісією (дизель) |
| 29 | 50A Свічки розжарювання (дизель) |
| 31 | 20A Ліва фара ближнього світла |
| 32 | 10A Вимикач стоп-сигналу |
| 33 | 30A Електропривід водійського сидіння |
| 34 | 40A Інвертор постійного/змінного струму |
| 35 | 50A Свічки розжарювання (дизель) |
| 37 | 10A Модифіковані підключення транспортного засобу |
| 38 | 10A З’єднувач даних |
| 39 | 20A Обігрівач стоянки з живленням від палива |
| 40 | 40A Вентилятор обігріву заднього мотору |
| 41 | 60A Антиблокувальна система гальм |
| Електронний контроль стабільності | |
| … |
