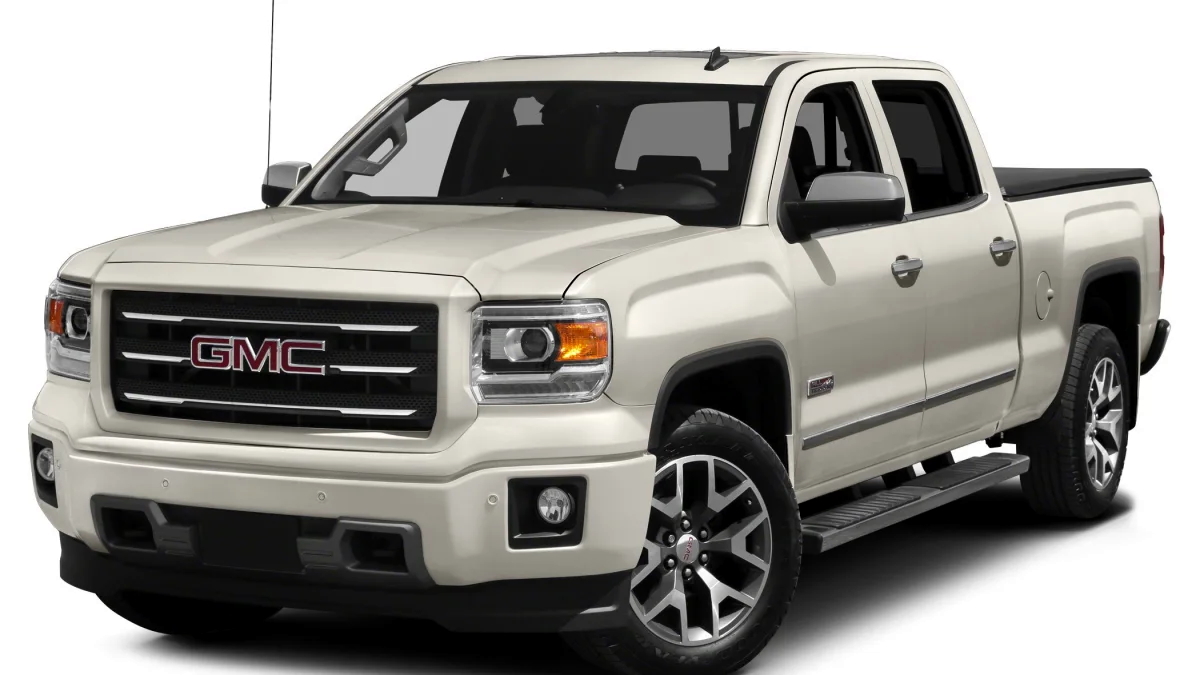

Третє покоління GMC Sierra випускалося у 2013, 2014, 2015, 2016 та 2017 роках. У нашій публікації ми розглянемо запобіжники та реле в… GMC Сьєрра 3G, зі схемами блоку запобіжників, де вони розташовані, та прикладами їхнього вигляду. Ми також вкажемо на запобіжник, який керує прикурювачем.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст
- 1 Пасажирський салон
- 1.1 Лівий блок запобіжників
- 1.2 Правий блок запобіжників
- 2 Моторний відсік
Зміст статті
Пасажирський салон
Лівий блок запобіжників
Перший блок запобіжників розташований у лівій частині приладової панелі.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Гніздо для живлення допоміжного обладнання 2 |
| 2 | Спеціальна опція обладнання / Залишкове живлення допоміжного обладнання |
| 3 | Універсальна система дистанційного керування / Внутрішнє дзеркало заднього виду |
| 6 | Модуль керування кузовом 3 |
| 7 | Модуль керування кузовом 5 |
| 8 | Перемикач вікна водія / Перемикач дзеркала |
| 9 | Не використовується |
| 10 | Гніздо для живлення допоміжного обладнання / Залишкове живлення |
| 11 | Акумулятор гнізда для живлення допоміжного обладнання |
| 12 | Гніздо для живлення допоміжного обладнання 1 / Прикурювач |
| 13 | Логічний перемикач запалювання |
| 14 | Підсвітка перемикачів |
| 17 | Модуль керування кузовом 1 |
| 19 | — |
| 20 | — |
| 22 | Опалення, вентиляція та кондиціювання / Додаткове опалення, вентиляція та кондиціювання / Запалювання |
| 23 | Панель приладів / Діагностичний модуль запалювання / Запалювання |
| 24 | Не використовується |
| 25 | Конектор лінії даних / Модуль сидіння водія |
| 26 | Пасивний доступ / Пасивний запуск / Опалення, вентиляція та кондиціювання |
| 27 | Не використовується |
| 28 | Не використовується |
| 29 | Дозвіл паркування / Електрично регульовані педалі |
| 30 | Спеціальна опція обладнання |
| 31 | Допоміжне обладнання / Запуск / Обертання стартера |
| 32 | Підігрів керма |
| 33 | Не використовується |
| 34 | Панель приладів |
| 36 | Не використовується |
| 37 | Не використовується |
| 38 | Електронний контроль розподільної коробки 4WD |
| 40 | Ліві двері |
| 41 | Електропривод сидіння водія |
| 43 | Ліве сидіння з підігрівом, охолодженням або вентиляцією (за наявності) |
| 44 | Праве сидіння з підігрівом, охолодженням або вентиляцією (за наявності) |
| 45 | — |
Деякі реле прикріплені до задньої частини блоку запобіжників.
- 49 – Збережена допоміжна потужність
- 50 – Запуск/Крут
Правий блок запобіжників
Перший блок запобіжників розташований у правій частині приладової панелі.
Розташування
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Розетка додаткового живлення 3 |
| 2 | Розетка додаткового живлення 4 |
| 7 | Блок управління кузовними системами 4 |
| 8 | Блок управління кузовними системами 8 |
| 9 | Розважальна система задніх сидінь |
| 10 | Світильник у багажному відсіку |
| 15 | Елементи управління на рульовому колесі |
| 18 | Радіо |
| 19 | Не використовується |
| 20 | Люк на даху |
| 23 | Подушки безпеки / Інформація |
| 26 | Експорт / Відбір потужності / Спеціальне обладнання / Акумулятор 1 |
| 27 | Датчик перешкод / USB-порти |
| 28 | Блок управління кузовними системами 2 |
| 32 | Спеціальне обладнання / Акумулятор 2 |
| 35 | Інвертор кондиціонера |
| 36 | Підсилювач |
| 37 | Система акумулятора |
| 39 | Заднє розсувне вікно |
| 42 | Електродвигун правого склопідйомника |
| 43 | Передній вентилятор |
| 44 | Спеціальне обладнання |
| 45 | Блок управління кузовними системами 6 |
| 46 | Блок управління кузовними системами 7 |
| 47 | Сидіння пасажира |
Реле кріпляться до задньої частини блоку запобіжників.
- 50 – Збережена допоміжна потужність
- 51 – Відкрите заднє зсувне вікно
- 52 – Закриття заднього зсувного вікна
Моторний відсік
Під капотом, з лівого боку, знаходиться головний блок запобіжників і реле.
Діаграма
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Гальма причепа |
| 2 | Акумулятор причепа |
| 3 | Насос антиблокувальної гальмівної системи |
| 4 | Приладова панель BEC 1 |
| 5 | Пасажирський електропривідний ремінь безпеки |
| 6 | Електронний контроль роздавальної коробки 4WD |
| 7 | Електричне ручне гальмо |
| 8 | Приладова панель BEC 2 |
| 9 | Водійський електропривідний ремінь безпеки |
| 10 | Обігрів заднього скла |
| 11 | Стартер |
| 12 | Вентилятор охолодження 1 |
| 13 | Вентилятор охолодження 2 |
| 14 | Ліві стоп-сигнали/поворотники причепа |
| 15 | Стоянкові лампи причепа |
| 16 | Лампи заднього ходу причепа |
| 17 | Праві стоп-сигнали/поворотники причепа |
| 18 | Паливний насос |
| 19 | Інтегрований блок управління шасі |
| 20 | Модуль керування електронною підвіскою |
| 21 | Модуль живлення паливного насоса |
| 22 | Додаткове обладнання 1 |
| 23 | Додаткове обладнання 2 |
| 24 | Передній склоочисник |
| 25 | Клапан антиблокувальної гальмівної системи |
| 26 | Додаткове обладнання 2 |
| 27 | Додаткове обладнання 3 |
| 28 | Праві стоянкові лампи |
| 29 | Ліві стоянкові лампи |
| 30 | Додаткове обладнання 3 |
| 31 | Додаткове обладнання 4 |
| 32 | Додаткове обладнання 4 |
| 33 | Лампи заднього ходу |
| 34 | Модуль управління двигуном/Запалювання |
| 35 | Компресор кондиціонера |
| 36 | Підігрів дзеркал |
| 37 | Додаткове обладнання 1 |
| 38 | Верхній центральний стоп-сигнал |
| 39 | Різне/Запалювання |
| 40 | Коробка передач/Запалювання |
| 41 | Паливний насос 2 |
| 42 | Муфта вентилятора охолодження |
| 43 | Двигун |
| 44 | Паливні інжектори A–непарні |
| 45 | Паливні інжектори B–парні |
| 46 | Датчик O2 B |
| 47 | Контроль дроселя |
| 48 | Клаксон |
| 49 | Протитуманні фари |
| 50 | Датчик O2 A |
| 51 | Модуль управління двигуном |
| 52 | Обігрівач салону |
| 53 | Модуль живлення аксесуарів/TPM насос |
| 54 | Передній склоомивач |
| 55 | Кондиціонер/Контроль напруги акумулятора |
| 56 | Модуль кондиціонера/Акумулятор |
| 57 | Модуль трансмісії/Модуль управління двигуном |
| 58 | Фари |
| 74 | Електричні підніжки (за наявності) |
| 76 | Попереднє включення паливного насоса/Двигун MGU |
| 77 | Мотор кабінного насоса |
| 79 | Вакуумний насос |
| Реле | |
| 59 | Паливний насос |
| 60 | Додаткове обладнання 2 |
| 61 | Додаткове обладнання 3 |
| 62 | Додаткове обладнання 4 |
| 63 | Стоянкові лампи причепа |
| 64 | Запуск/Запалювання |
| 65 | Додаткове обладнання 1 |
| 66 | Паливний насос 2 |
| 67 | Контроль кондиціонера |
| 68 | Стартер |
| 69 | Обігрів заднього скла |
| 70 | Модуль управління двигуном |
| 71 | Вакуумний насос/Муфта вентилятора охолодження |
| 72 | Цеп 95 |
| 73 | Цеп 92 |
| 75 | Попереднє включення паливного насоса/Двигун MGU |
| 78 | Вимикач вакуумного насоса |
Хочете допомогти уточнити матеріал, пишіть у коментарях.
