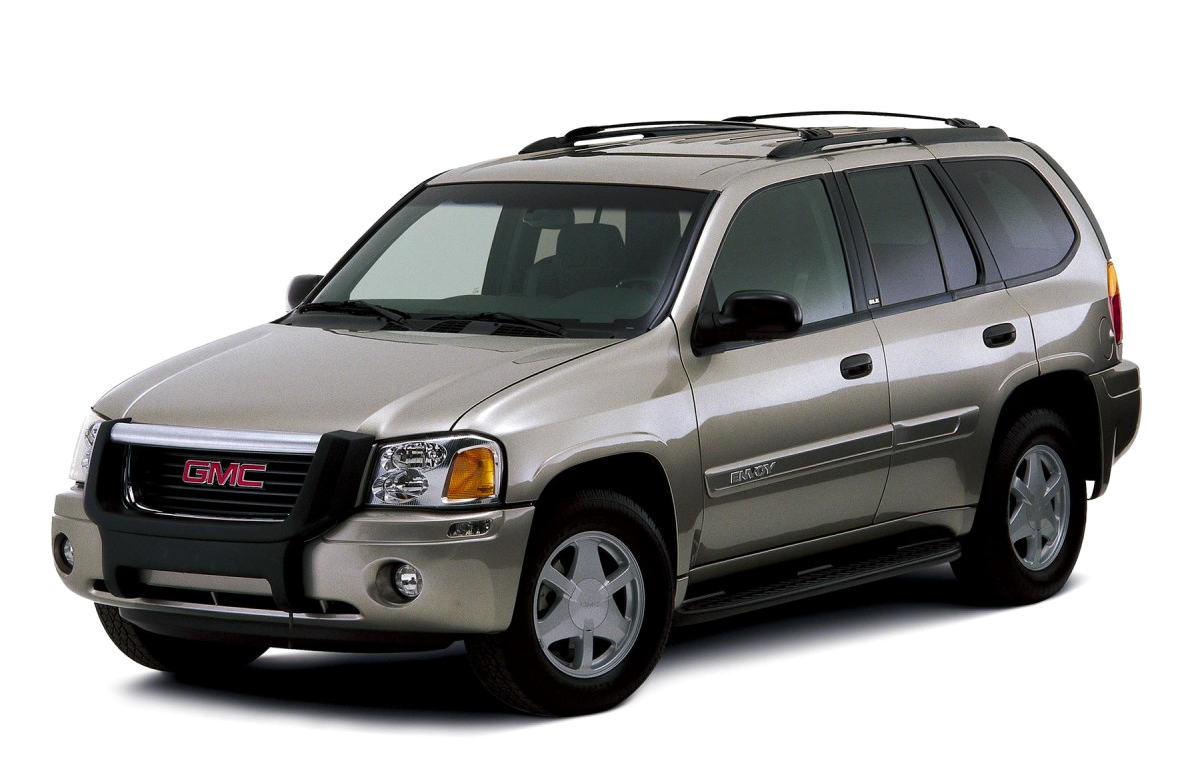

GMC Envoy 2 покоління випускався у 2001, 2002, 2003, 2004, 2004, 2005, 2005, 2006, 2007, 2008, 2009 роках з позначенням GMT 360 370 305. За цей час модель отримала оновлення. У цій статті ви можете знайти опис запобіжників та реле. Envoy GMC 2 зі схемами блоку запобіжників, їх розташуванням та фото-прикладами роботи. Виділіть запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Моторний відсік
У моторному відсіку, під капотом, блок запобіжників і реле встановлений з лівого боку поруч з акумуляторною батареєю.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10 A – Клапан вентиляції адсорбера пари палива (EVAP), модуль керування коробкою передач (TCM). |
| 2 | 10 A – 2005-2009 (5.3 л, 6.0 л): модуль керування кузовом (BCM), сигналізація, модуль системи проти викрадення. |
| 3 | 15 A – Насос рідини для омивача лобового скла. |
| 4 | 10 A – Фари дальнього світла, реле дальнього світла. |
| 5 | 10 A – 2005-2009 (5.3L, 6.0L): нагрівач кисневого датчика. |
| 6 | 10 A – 4.2L: Реле кондиціонера. |
| 7 | – |
| 8 | 25 A – 2003: модуль перемикання роздавальної коробки, датчик положення двигуна роздавальної коробки. 30 A – 2004-2009: двигун енкодера роздавальної коробки, модуль перемикання передач роздавальної коробки. |
| 9 | 20 A – 2005-2009 (5.3L, 6.0L): форсунки палива, котушки запалювання (права сторона). 15 A – 2003-2004 (5.3L): форсунки палива, котушки запалювання (права сторона). 10 A – 2006-2009 (4.2L): нагрівач кисневого датчика. |
| 10 | 15 A – 2003-2004 (5.3L): форсунки палива, котушки запалювання (ліва сторона). 15 A – Система очистки парів палива (EVAP), датчик масової витрати повітря (MAF)/температури повітря на впуску (IAT), блок клапанів для регулювання підйому клапанів. |
| 11 | 15 A – 5.3L, 6.0L: модуль керування дросельною заслінкою (TAC) – блок керування трансмісією (PCM) / блок керування двигуном (ECM). |
| 12 | 10 A – 2003-2004: модуль керування кузовом (BCM), сигналізація, модуль системи проти викрадення. 20 A – 2005-2009 (5.3L, 6.0L): форсунки палива, котушки запалювання (ліва сторона). 10 A – 2005-2009 (4.2L): модуль керування кузовом (BCM), сигналізація, модуль системи проти викрадення. |
| 13 | 10 A – Роз’єм для причепа (правий покажчик повороту). |
| 14 | 30 A – Компресор автоматичного регулювання рівня. |
| 15 | 10 A – Роз’єм для причепа (задні габаритні вогні). |
| 16 | 10 A – Роз’єм для причепа (лівий покажчик повороту). |
| 17 | 5 A – Замок запалювання. |
| 18 | 25 A – Вимикач стоп-сигналу. |
| 19 | 20 A – Прикурювач, з’єднувач для перевірки даних (DLC). |
| 20 | 10 A – 5.3L, 6.0L: Реле кондиціонера. |
| 21 | 20 A – Реле паливного насоса, блок керування трансмісією (PCM). |
Запобіжник №19 на 20А відповідає за роботу прикурювача.
Пасажирський салон
Блок запобіжників і реле в салоні автомобіля розташований під заднім пасажирським сидінням.
Діаграма
Позначення
…
(Таблиця продовжується далі з аналогічними перекладами)
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | 3/10А Модуль управління обладнанням кузова (BCM) |
| 8 | 10А Модуль управління електронною системою гальм (EBCM) |
| 9 | 3А Модуль управління кузовним обладнанням (BCM) |
| 10 | – |
| 11 | 15А Перемикач управління роздавальною коробкою, компресор автоматичного вирівнювання (ALC), привід переднього моста |
| 12 | 10А Трансмісія, привід замка автоматичного перемикання передач, модуль управління двигуном (ECM), модуль управління трансмісією (PCM), модуль управління клапаном TI, клапан соленоїда перемикання 3-2 (3-2 SS), клапан соленоїда зчеплення гідротрансформатора (TCC) |
| 13 | 20А Додаткові гнізда (переднє, центральне, заднє (2005–2009)) |
| 14 | 30А Модуль управління системою обігріву, вентиляції і кондиціонування повітря (HVAC) |
| 15 | 10А Панель приладів, модуль передніх пасажирських дверей (FPDM), комплект задніх ліхтарів (правий), габаритні вогні (правий), габаритно-поворотний сигнал |
| 16 | 10А Трейлерний роз’єм (габаритні вогні) |
| 17 | 15А Радіо, цифрове радіо |
| 18 | 10А Модуль управління кузовом (BCM) |
| 19 | 10А Модуль управління системою обігріву, вентиляції і кондиціонування (HVAC), перемикач світлових сигналів/багатофункціональний перемикач, електронний модуль управління гальмами (EBCM), сенсор температури, приводи вентиляції, рекуперації та управління режиму |
| 20 | 10А Панель приладів, модуль дверей водія (DDM), комплект задніх ліхтарів (лівий), габаритні вогні (лівий), габаритно-поворотний сигнал |
Щось доповнити, пишіть у коментарях.
