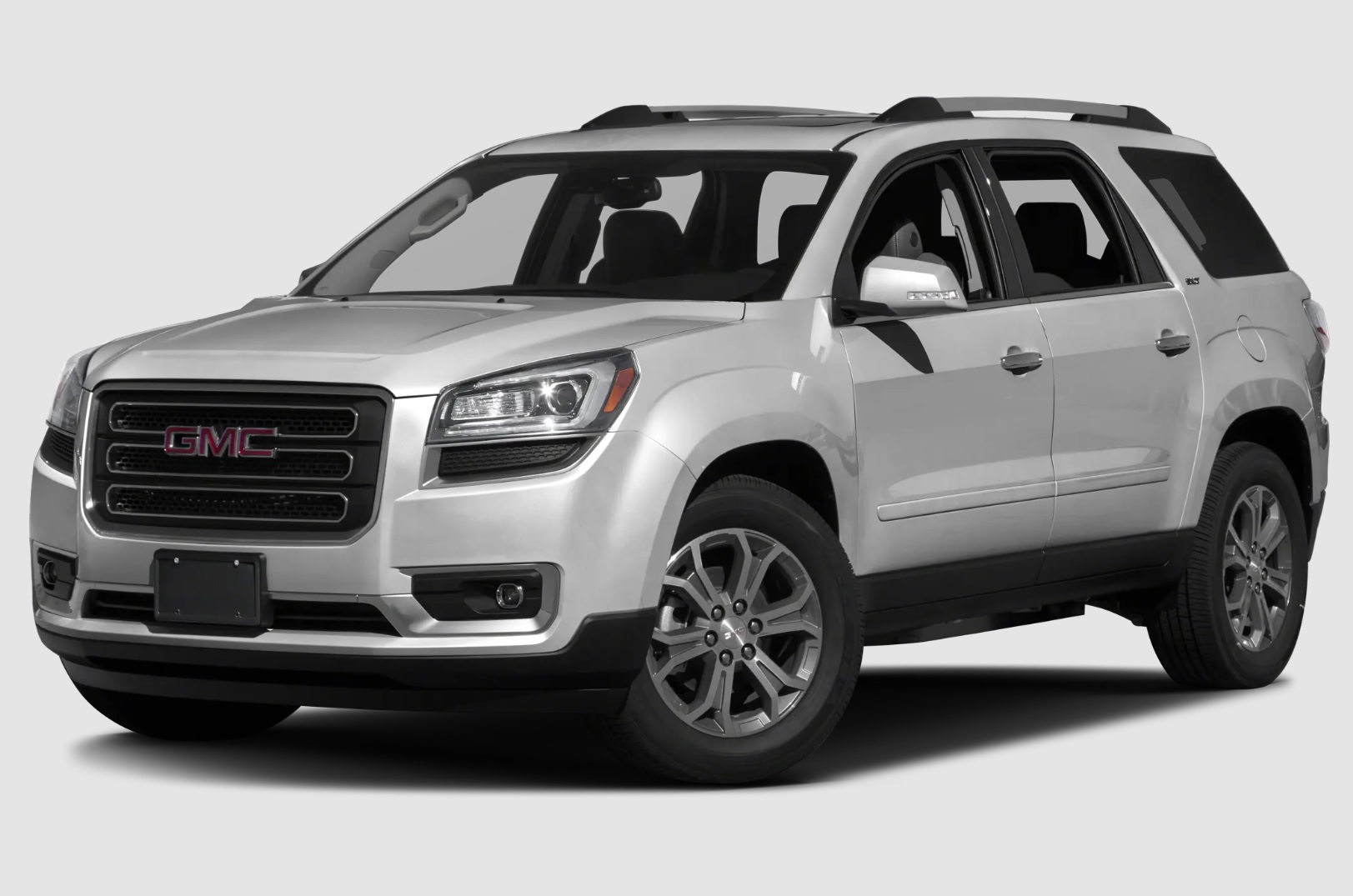

GMC Акадія 1 Перше покоління випускалося у 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 роках. За цей час модель отримала оновлення. У нашій публікації ви знайдете детальний опис GMC Акадія 1 Блоки запобіжників і реле зі схемами та фото. Зверніть увагу, що потрібно виділити запобіжник, що відповідає за прикурювач.
Опис запобіжників може відрізнятися від наведеного та залежить від року випуску та рівня комплектації вашого автомобіля. Акадія.
Зміст статті
Пасажирський салон

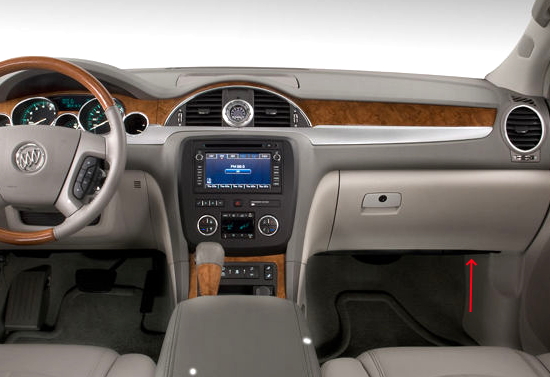

У салоні автомобіля блок запобіжників і реле розташований під панеллю приладів, з боку пасажира.

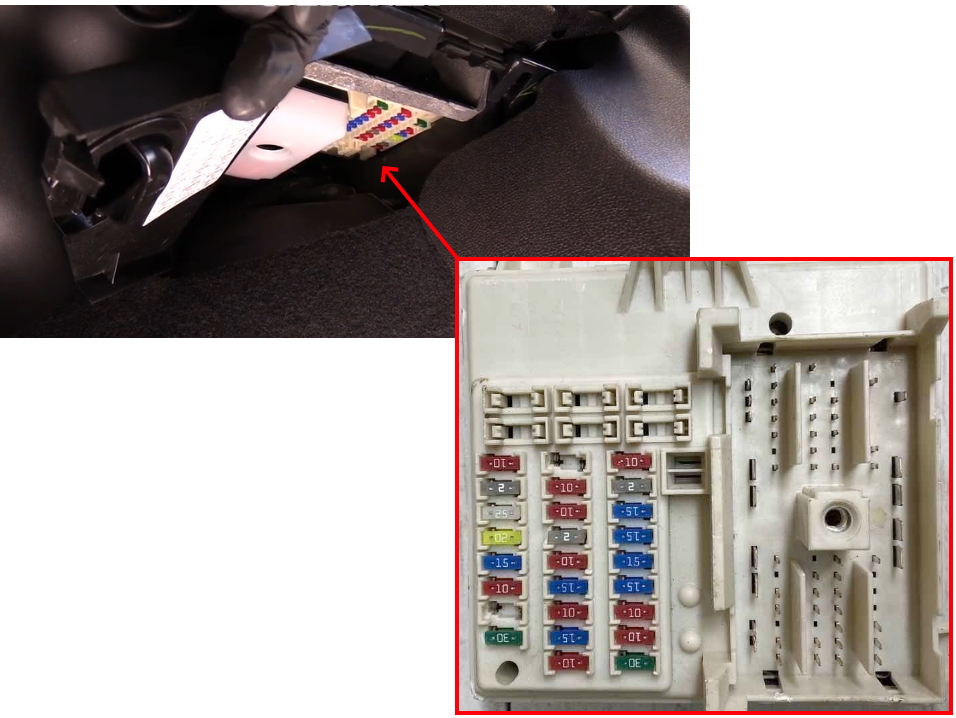

Щоб отримати доступ до пристрою, потрібно відігнути захисну кришку.

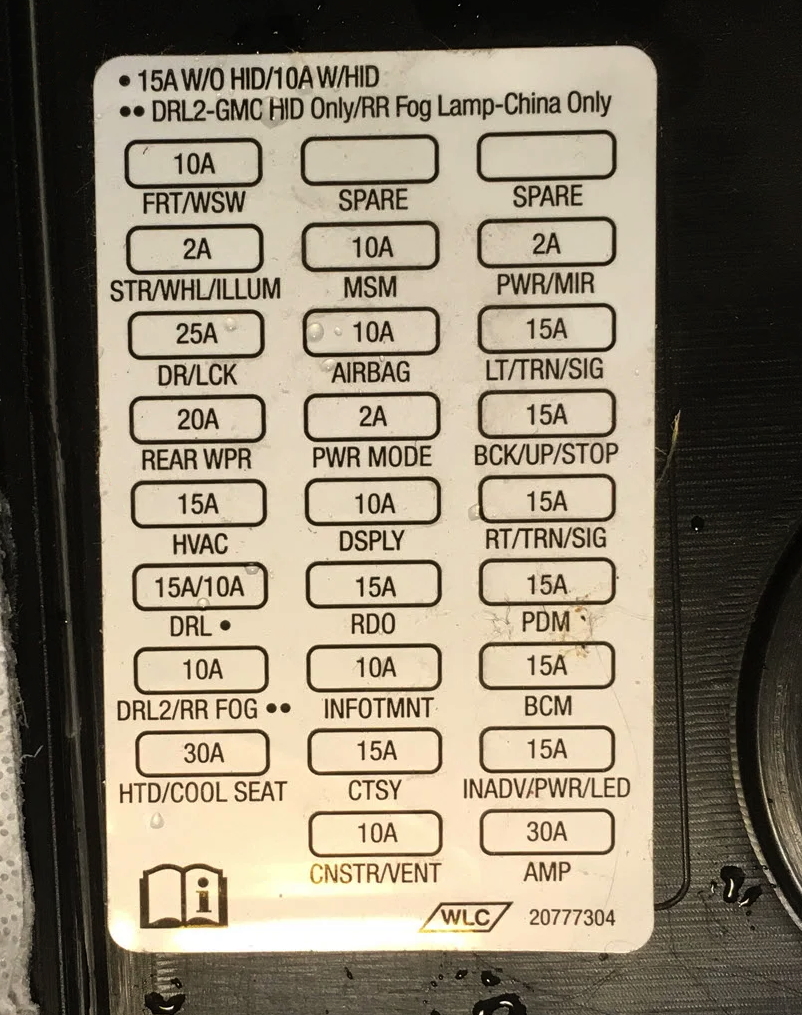

Звірте позначення елементів зі схемою на зворотному боці захисної кришки.
Наприклад
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| # | GMC без HID = Ближнє світло |
| * | GMC без HID = Високий затвор (дальнє світло) |
| ** | Chevy = Протитуманні фари |
| *** | Buick (Китай) = Задній протитуманний ліхтар |
| AIRBAG | Подушка безпеки |
| AMP | Підсилювач |
| BCK UP/STOP | Фара заднього ходу / стоп-світло |
| BCM | Модуль керування кузовними системами |
| CNSTR VENT | Провітрювання каністри |
| CTSY | Освітлення ввічливості |
| DRL LC | Замок дверей |
| DRL /LO BEAM | Денні ходові вогні / Реле ближнього світла |
| DSPLY | Дисплей |
| FRT WSW | Омивач лобового скла |
| HTD/COOL SEAT | Сидіння з підігрівом / охолодженням |
| HVAC | Опалення, вентиляція та кондиціювання повітря |
| INADV PWR INT LAMPS | Ненавмисне живлення / Лампи внутрішнього освітлення |
| INFOTMNT/MSM | Інфоматизм / Модуль пам’яті сидіння |
| LT TRN SIG | Поворотник з боку водія |
| OBS DET /URS | Допомога при паркуванні ззаду / Контроль сліпих зон / Попередження про лобове зіткнення / Система універсального пульта |
| PDM | Електричні дзеркала, відкриття дверей багажника |
| PWR MODE | Енергетичний режим |
| PWR MIR | Електричні дзеркала |
| RDO | Радіо |
| REAR WPR | Задній двірник |
| RT TRN SIG | Поворотник з боку пасажира |
| STR WHL ILLUM | Підсвічування керма |
| USB CHRG | Заряджання через USB |

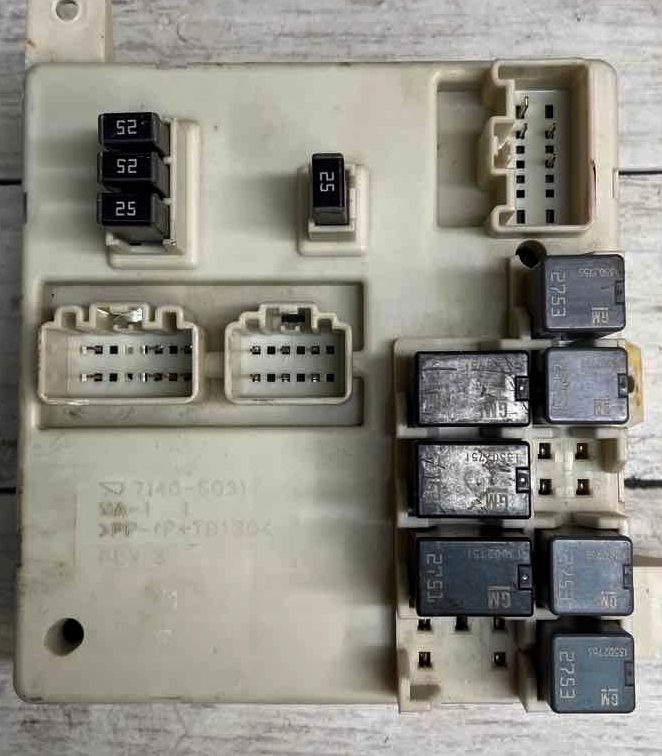

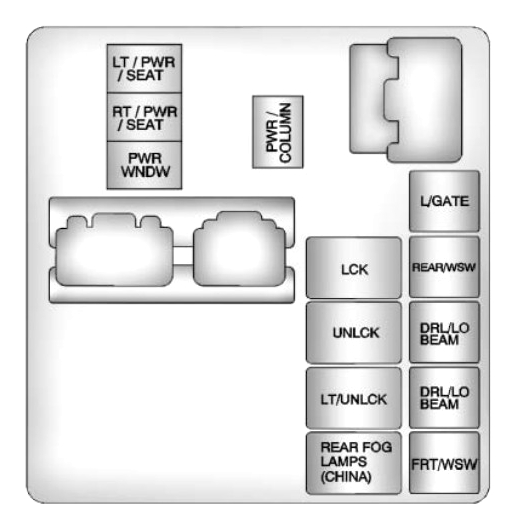

Додаткові запобіжники та реле встановлені на задній частині блоку.
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| LT/PWR/SEAT | Реле сидіння водія з електроприводом |
| RT/PWR/SEAT | Реле сидіння пасажира з електроприводом |
| PWR/WNDW | Реле склопідйомників |
| PWR/COLUMN | Реле рульової колонки з електроприводом |
| L/GATE | Реле підйому заднього багажника |
| LCK | Реле центрального замка |
| REAR/WSW | Реле омивача заднього скла |
| UNLCK | Реле розблокування замків |
| DRL/LO BEAM | Реле денних ходових вогнів / реле ближнього світла |
| LT/UNLCK | Реле розблокування дверей водія |
| DRL/ LO BEAM | Реле денних ходових вогнів (якщо встановлено) |
| REAR FOG LAMPS (CHINA) | Реле задніх протитуманних фар |
| FRT/WSW | Реле омивача лобового скла |
Моторний відсік

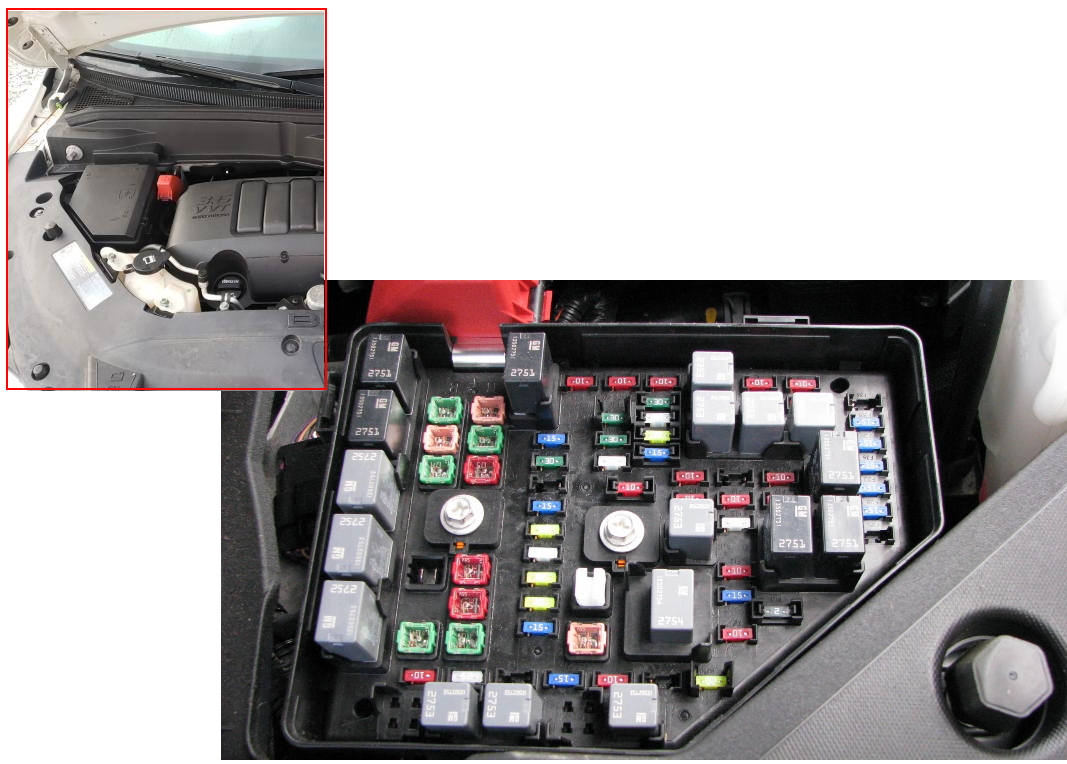

Блок запобіжників і реле розташований з лівого боку капота.

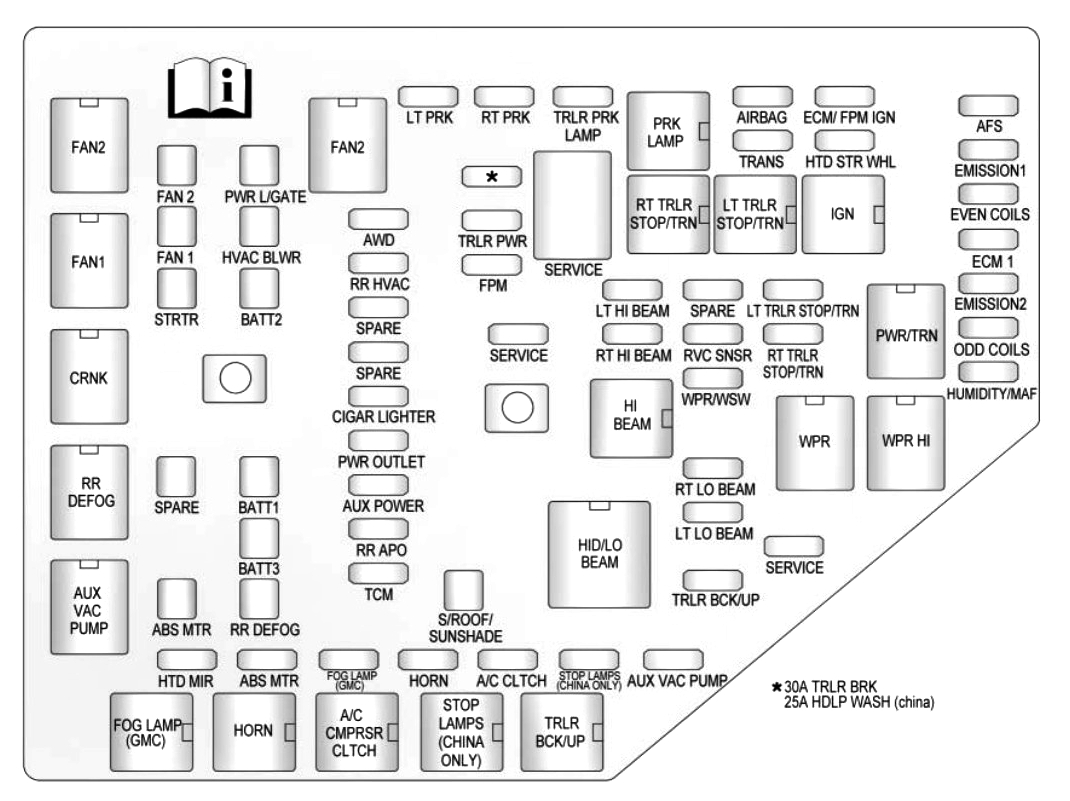

Діаграма
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| A/C CLUTCH | Муфта кондиціонера |
| ABS MTR | Мотор антиблокувальної системи (ABS) |
| AFS | Система адаптивного переднього освітлення |
| AIRBAG | Система подушок безпеки |
| AUX POWER | Додаткове живлення |
| AUX VAC PUMP | Додатковий вакуумний насос |
| AWD | Система повного приводу |
| BATT 1 | Акумулятор 1 |
| BATT 2 | Акумулятор 2 |
| BATT 3 | Акумулятор 3 |
| CIGAR LIGHTER | Запальничка |
| ECM 1 | Блок керування двигуном 1 |
| ECM/ FPM IGN | Блок керування двигуном / Блок паливного насоса (запалення) |
| EMISSION 1 | Система викидів 1 |
| EMISSION 2 | Система викидів 2 |
| EVEN COILS | Парні котушки форсунок |
| FAN 1 | Охолоджувальний вентилятор 1 |
| FAN 2 | Охолоджувальний вентилятор 2 |
| * | Омивач фар (Китай) / Протитуманні фари (GMC) |
| FPM | Модуль живлення паливного насоса |
| FSCM | Модуль керування паливною системою |
| FOG LAMP (GMC) | Протитуманні фари (GMC) |
| HTD STR WHL | Обігрів керма |
| HORN | Сигнал |
| HTD MIR | Обігрів зовнішніх дзеркал |
| HUMIDITY/MAF | Датчик вологості / Датчик масової витрати повітря |
| HVAC BLWR | Система опалення, вентиляції та кондиціонування (вентилятор) |
| LT HI BEAM | Ліва фара дальнього світла |
| LT LO BEAM | Ліва фара ближнього світла |
| LT PRK | Ліва габаритна фара |
| LT TRLR STOP/TRN | Ліва стоп-лампа та сигнал повороту причепа |
| ODD COILS | Непарні котушки форсунок |
| PCM IGN | Запалення блоку керування трансмісією |
| PWR L/GATE | Електропривід багажника |
| PWR OUTLET | Розетка живлення |
| RR APO | Задня аксесуарна розетка |
| RR DEFOG | Задній обігрівач скла |
| RR HVAC | Кліматична система задньої частини автомобіля |
| RT HI BEAM | Права фара дальнього світла |
| RT LO BEAM | Права фара ближнього світла |
| RT PRK | Права габаритна фара |
| RT TRLR STOP/TRN | Права стоп-лампа та сигнал повороту причепа |
| RVC SNSR | Датчик регульованої напруги |
| S/ROOF/SUNSHADE | Люк / сонцезахисний екран |
| SERVICE | Ремонт / сервіс |
| SPARE | Резерв |
| Stop Lamps (China Only) | Стоп-сигнали (лише для Китаю) |
| STRTR | Стартер |
| TCM | Блок керування трансмісією |
| TRANS | Трансмісія |
| TRLR BCK/UP | Фари заднього ходу причепа |
| TRLR BRK | Гальма причепа |
| TRLR PRK LAMP | Габаритні вогні причепа |
| TRLR PWR | Живлення причепа |
| WPR/WSW | Склоочисник / Омивач |
| Relays | Реле |
| A/C CMPRSR CLTCH | Муфта компресора кондиціонера |
| AUX VAC PUMP | Додатковий вакуумний насос |
| CRNK | Живлення на обмотку стартера |
| FAN 1 | Охолоджувальний вентилятор 1 |
| FAN 2 | Охолоджувальний вентилятор 2 |
| FAN 3 | Охолоджувальний вентилятор 3 |
| HDLP WASH (CHINA) FOG LAMP (GMC) |
Омивач фар (Китай) / Протитуманні фари (GMC) |
| HI BEAM | Дальне світло фар |
| HID/LO BEAM | Ксенонові (HID) ближні фари |
| HORN | Сигнал |
| IGN | Головне запалення |
| LT TRLR STOP/TRN | Ліва стоп-лампа та сигнал повороту причепа |
| PRK LAMP | Габаритні вогні |
| PWR/TRN | Трансмісія з електроприводом |
| RR DEFOG | Обігрів заднього скла |
| RT TRLR STOP/TRN | Права стоп-лампа та сигнал повороту причепа |
| Stop Lamps (China Only) | Стоп-сигнали (лише для Китаю) |
| TRLR BCK/UP | Фари заднього ходу причепа |
| WPR | Склоочисник |
| WPR HI | Склоочисник (висока швидкість) |
Якщо у вас є якісь питання, задавайте їх у коментарях.
