У 2010 році Audi представив Ауді А7 Sportback (код кузова – 4G першого покоління) – п’ятидверний автомобіль на платформі A6, тому вони дуже схожі. Цей автомобіль випускався в 2011, 2012, 2013, 2014, 2015, 2016 і 2017, 2018, 2019 роках. У нашому матеріалі представлена інформація про розташування блоків реле і запобіжників для Audi A7, їх схема і позначення елементів.
Читайте також: Усі коди помилок для Audi
Зміст статті
Розташування
- Електричний розгалужувачв залі пленуму.Встановлені в ньому запобіжники подають напругу на блоки управління вентилятором радіатора.Розгалужувач також є місцем підключення провідника.
- Блок запобіжників і релена правій стороні передньої панелі.Встановлені в ньому запобіжники вказані на схемі підключення «SC».Клієнт може отримати доступ до цих запобіжників, знявши бічну кришку на передній панелі.
- Блок запобіжників / реле іКонцентратор шини CANу багажному відділенні праворуч.Встановлені в ньому запобіжники вказані на схемі підключення «SF».Клієнт може отримати доступ до цих запобіжників, вийнявши відділення для речей у задній правій частині багажного відділення.
- Основний блок запобіжниківна плюсовій клемі акумулятора.Пристрій аварійного відключення акумулятора поєднується з цим блоком запобіжників.
- Коробка запобіжників і реле у напорній камері на сторона водія (E-Box) (під бачком омивача). Кришка цієї
коробки запобіжників також служить кронштейном для блоку керування двигуном. Цей блок запобіжників також називається
E-Box; запобіжники в ньому вказані на схемі з’єднання «SA».
- Розподільна коробка ішина CAN вузол хаб та нижня частина лівої передньої стійки.
- Блок запобіжників і релев районі вбортове живленняпристрій управління.(під панеллю приладів у просторі для ніг з боку водія).Встановлені в ньому запобіжники вказані на схемі підключення «SD».

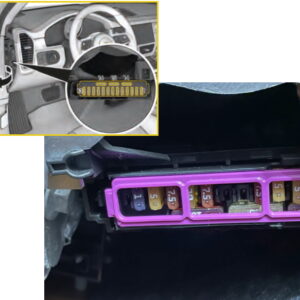

- Запобіжник і реле коробкана лівій стороні передупанель.Встановлені в ньому запобіжники вказані на схемі підключення «SB».Клієнт може отримати доступ до цих запобіжників, знявши бічну кришку на передній панелі.
Пасажирський салон
Коробка зліва
Призначення
| Тримач запобіжника -A- (чорний) | |
|---|---|
| Немає. | Споживач |
| 1 | Електромеханічне рульове управління, фаркоп, іонізатор, панель перемикачів, підігрів задніх сидінь, електромеханічний стоянковий гальмо. |
| 2 | Сигналізація, кондиціонер, шлюз, дзеркало заднього виду з автоматичним екрануванням |
| 4 | Допомога при паркуванні, регулювання фар по висоті |
| 5 | Динамічний контроль, подушка безпеки, електронна система стабілізації |
| 6 | Фари |
| 7 | «адаптивний круїз-контроль» |
| 8 | Датчики пасажирського сидіння, подушка безпеки |
| 9 | «Шлюз» |
| 10 | Звук двигуна, допоміжний блок керування системою нічного бачення, «HomeLink» (система відкривання дверей гаража), система допомоги при паркуванні |
| 11 | Обробка зображення відеокамери |
| 12 | Фари |
| 13 | Модуль перемикача на рульовій колонці |
| 14 | Термінал 15 (магістральний) |
| 15 | Клема 15 (моторний відсік) |
| 16 | Стартер |
| Тримач запобіжника -B- (коричневий) | |
|---|---|
| Немає. | Споживач |
| 1 | Інформаційно-розважальна система |
| 2 | Інформаційно-розважальна система |
| 3 | Переднє пасажирське сидіння |
| 4 | Подушка безпеки, електронна система стабілізації |
| 6 | Протиугінна сигналізація |
| 7 | Електромеханічне стоянкове гальмо |
| 8 | Внутрішнє освітлення |
| 9 | Система обігріву лобового скла відеокамера, датчик світла/дощу. |
| 10 | Поперековий підпір (сидіння водія) |
| 11 | водійське сидіння |
| 12 | Електронна система стабілізації |
| 13 | звуковий сигнал |
| 14 | Фари |
| 15 | Підігрів передніх сидінь |
| 16 | Динамічний контроль |
| Тримач запобіжника -C- (червоний) | ||
|---|---|---|
| Немає. | Споживач | |
| 1 | Педаль зчеплення | |
| 2 | Паливний насос | |
| 3 | Датчик стоп-сигналу | |
| 4 | Блок управління AdBlue (дизельний двигун) акустика двигуна | |
| 5 | Задні двері | |
| 6 | Парадні двері | |
| 7 | Електронна система стабілізації | |
| 8 | Мотоциклетні двірники | |
| 9 | Система очищення фар | |
| 10 | Внутрішнє освітлення, кондиціонер | |
| 11 | Фари | |
| 12 | Розсувний люк |
Коробка праворуч
Фото приклад розташування
Схема
Позначення
| Тримач запобіжника -A- (червоний) | |
|---|---|
| Немає. | Споживач |
| 1 | Інформаційно-розважальна система, CD-чейнджер |
| 2 | Інформаційно-розважальна система (дисплей) |
| Тримач запобіжника -B- (коричневий) | |
|---|---|
| Немає. | Споживач |
| 1 | Кондиціонер |
| 2 | Кондиціонер (вентилятор) |
| 3 | Діагностичний інтерфейс |
| 4 | Електричний замок запалювання |
| 5 | Електрорегулювання рульової колонки |
| 6 | Модуль перемикача на рульовій колонці |
| 7 | Електрорегулювання рульової колонки |
| 8 | Вимикач |
| 9 | Дисплей на лобовому склі |
| 10 | Комбінація приладів |
| 11 | Інформаційно-розважальна система, DVD-чейнджер |
Блок запобіжників багажного відділення
Схема
Захищені компоненти
| Тримач запобіжника -A- (чорний) | ||
|---|---|---|
| Немає. | Споживач | |
| 1 | Фаркоп / розетка на 220 В | |
| 2 | фаркопі з підтримкою температури напою | |
| 3 | фаркопом сидіння переднього пасажира з втягненого положення | |
| 4 | Електромеханічне стоянкове гальмо | |
| 5 | Електромеханічне стоянкове гальмо | |
| 6 | Передні двері (з боку переднього пасажира) | |
| 7 | Зовнішнє освітлення в задній частині автомобіля | |
| 8 | Центральний замок, пристрій обробки | |
| 9 | Підігрів передніх сидінь | |
| 11 | Підігрів задніх сидінь, кондиціонер | |
| 12 | Фаркоп |
| Тримач запобіжника -B- (червоний) | ||
|---|---|---|
| Немає. | Споживач | |
| 1 | Натягувачі ременів безпеки, ліворуч | |
| 2 | Натягувачі ременів безпеки, правий | |
| 3 | Бак AdBlue (дизельний двигун) паливний насос | |
| 4 | Резервуар AdBlue (дизельний двигун) підшипник двигуна (бензиновий двигун) | |
| 5 | Сенсорне керування кришкою багажника | |
| 6 | Пневмопідвіска, регулювання амортизації | |
| 7 | Задні двері (передня сторона пасажира) | |
| 8 | Задні вогні | |
| 9 | Кришка багажника | |
| 10 | Розважальна система для задніх сидінь | |
| 12 | Задній спойлер (Sportback), люк |
| Тримач запобіжника -C- (коричневий) | ||
|---|---|---|
| Немає. | Споживач | |
| 1 | Інформаційно-розважальна система | |
| 2 | Інформаційно-розважальна система | |
| 3 | Інформаційно-розважальна система, внутрішнє дзеркало заднього виду з автоматичним екрануванням | |
| 4 | Камера заднього виду Камери огляду | |
| 5 | ТВ тюнер | |
| 6 | Система виявлення витоку бака | |
| 7 | Розетки | |
| 8 | обігрівач | |
| 10 | Поперековий підпір (сидіння переднього пасажира) | |
| 12 | Інформаційно-розважальна система |
| Тримач запобіжника -D- (чорний) | ||
|---|---|---|
| Немає. | Споживач | |
| 1 | Пневмопідвіска, регулювання амортизаторів, спортивний диференціал, електромеханічне стоянкове гальмо | |
| 2 | Датчик ходу зчеплення АКПП | |
| 3 | Сидіння | |
| 4 | Задній склоочисник (Avant) | |
| 5 | Система бічної допомоги | |
| 6 | Звук двигуна | |
| 7 | Інформаційно-розважальна система Підсилювач звуку | |
| 8 | «Шлюз» | |
| 9 | Спортивний диференціал | |
| 10 | Кондиціонер | |
| 11 | Система контролю тиску в шинах Обігрів салону при непрацюючому двигуні | |
| 12 | Система старт/стоп |
- Тримач запобіжника -E- (чорний) – Задні сидіння спеціальних автомобілів
- Тримач запобіжника -F- (чорний) – Обігрів заднього скла
Додаткова інформація
Запобіжники для прикурювача в Audi A7 розташовані в багажному відділенні, під обшивкою справа.
