Запобіжники та реле Peugeot 5008 (2017 – 2024)

Peugeot 5008 2-го покоління випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель пройшла рестайлінг. У цій публікації ми представимо опис запобіжників і реле Peugeot 5008 2 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання. Виділимо запобіжник, який відповідає за прикурювач.

5008

Призначення запобіжників у блоках, а також їх кількість можуть відрізнятися від представлених і залежать від року випуску, рівня електричного оснащення (ECO / FULL) та регіону поставки вашого автомобіля.

Салон

Блок запобіжників

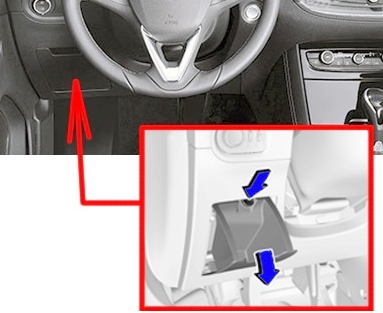

Основний блок запобіжників розташований з лівого боку в нижній частині панелі приладів.

location L

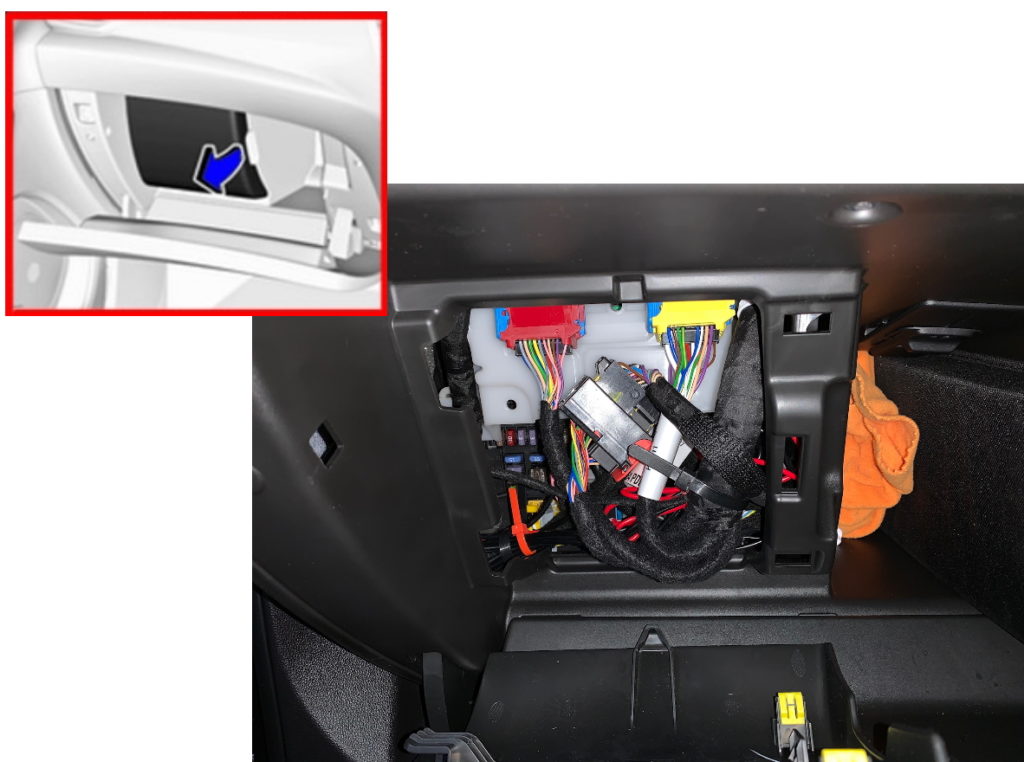

Щоб отримати доступ, потрібно зняти захисну кришку або ящик для дрібних речей. У автомобілях з правим кермом цей блок розташований у бардачку.

location RHD

Сам блок запобіжників виглядатиме приблизно так.

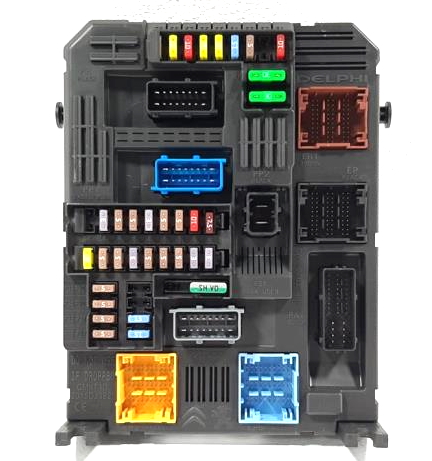

Photo fuse box

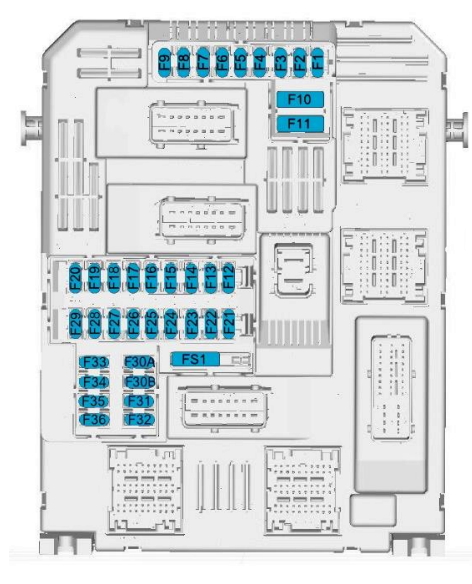

Схема

Diagram

Призначення

Тип 1

1 Внутрішнє дзеркало / Електропідсилювач керма / Селективне управління приводом / Радар / Система випуску дизельного двигуна
3 Модуль контролю положення причепа
4 Звуковий сигнал
5 Омивач скла (передній/задній)
6 Омивач скла (передній/задній)
7 Задня розетка
8 Задній склоочисник
10 Замок дверей / замок задніх дверей
11 Замок дверей / замок задніх дверей
12 Система Старт-Стоп / Модуль діагностичного роз’єму / Гальмівна система
13 Інформаційно-розважальна система / Система клімат-контролю
14 Сирена сигналізації
15 Система клімат-контролю
16 Система Старт-Стоп / Гальмівна система
17 Панель приладів
18 Асистент паркування
19 Електрична система рульової колонки / Елементи керування на кермі
21 Протиугінна сигналізація
22 Камера / Датчик дощу / Автоматичне керування освітленням
23 Нагадування про непристебнутий ремінь безпеки
24 Автоматична коробка передач / Розширений асистент паркування / Система панорамного огляду
25 Подушка безпеки (SRS)
26 Електронна система стабілізації (ESP)
27 Сигналізація
28 Модуль OnStar або BTA
29 Інформаційно-розважальна система
32 Прикурювач / передня розетка
34 Підігрів заднього скла / Підігрів лобового скла / Індукційна зарядка
35 Перемикач світла / Модуль діагностичного роз’єму
36 Освітлення

У цій версії за роботу прикурювача відповідає запобіжник 32.

Тип 2

1 3A Система електронного ключа – Протиугінна сигналізація – Замок запалювання
2 3A Датчик кута повороту керма
3 3A Роз’єм панелі приладів – система comelec
4 7.5A Роз’єм панелі приладів – Діагностичний роз’єм – Подвійний контактор педалі гальма – Центральний стабілізатор напруги
5 5A Багатофункціональний екран – Камера заднього виду – Електронний блок асистента паркування – Модуль керування трансмісією
6 15A Резерв
7 10A Аудіопідсилювач
8 20A Задній склоочисник
9 5A «Маса» передніх і задніх ліхтарів
10 30A Привід центрального та внутрішніх замків передніх і задніх дверей + лючок паливного бака
11 30A Живлення приводів передніх і задніх зовнішніх та внутрішніх замків
12 3A Охоронна сигналізація
13 3A Модуль активації додаткового обігрівача
14 15A
15 5A
16 5A Електропідсилювач керма
17 10A Розетка 12В у багажнику або вантажному відсіку
18 5A Автономний телематичний блок – модуль OnStar або BTA
19 5A
20 15A Блок запобіжників у салоні 3
21 3A Внутрішнє освітлення – Зарядний пристрій для переносної лампи – Індивідуальні лампи
22 3A Освітлення бардачка – Індивідуальні лампи
23 3A Система попередження про сліпі зони – Регулювання зовнішніх дзеркал – Індукційна зарядка
24 5A Загальний блок підключення – Модуль зв’язку на кермі CV00
25 5A Перемикач коректора фар – дзеркало заднього виду
26 3A Роз’єм панелі приладів – Індикатор ременів безпеки водія та пасажира
27 3A Датчик дощу та світла – Перемикач рульової колонки
28 10A Передній центральний елемент – Мультиплексна передня панель – Автомагнітола – Проекційний дисплей (HUD)
29 5A Блок комутації двигуна (PSF1)
30 15A Аудіосистема
31 5A Блок керування подушками безпеки (SRS)
32 5A Резерв
33 15A Прикурювач або розетка 12В на панелі приладів
34 3A Блок підключення причепа
35 5A Електронний блок керування панеллю приладів
36 20A Автомагнітола
Реле
R1 Живлення + аксесуари
R2 Живлення «плюс» CAN «Комфорт»
R3 Задній склоочисник
R4 – R9 Електродвигуни приводу передніх і задніх зовнішніх та внутрішніх замків

Блок запобіжників і реле

Цей блок розташований за основним блоком запобіжників і кріпиться на передній стінці салону.

Тип 1

Фотоприклад

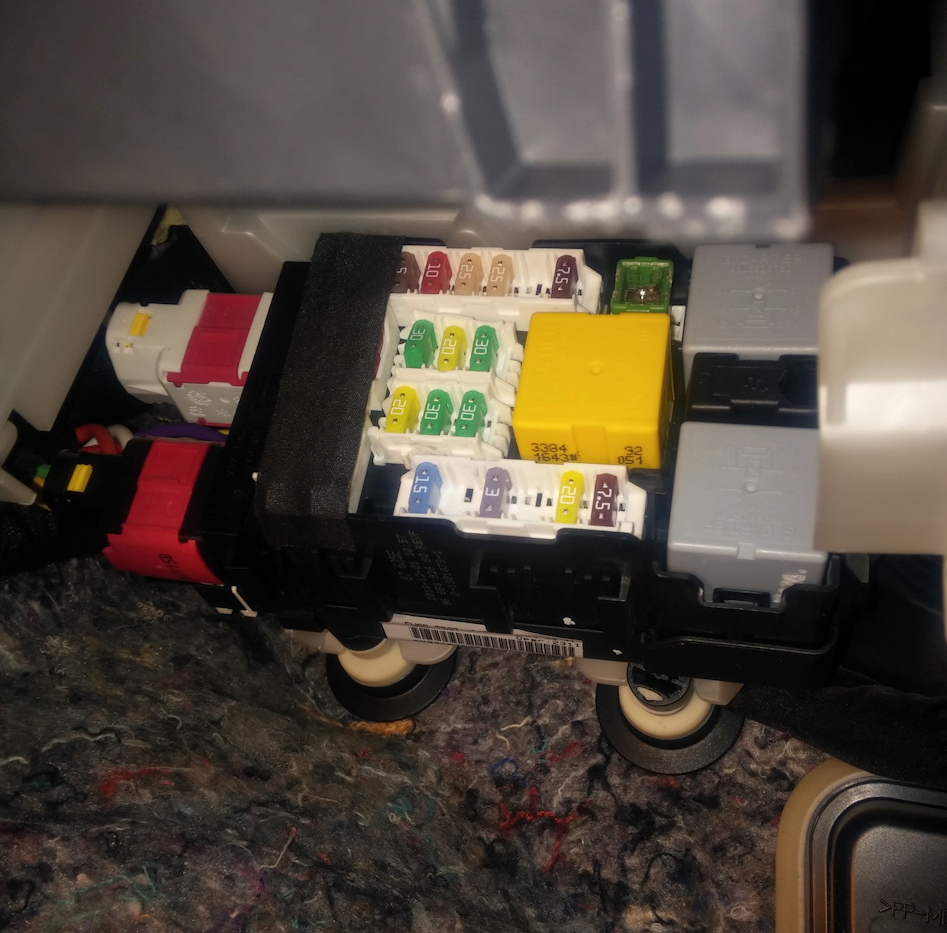

Location 3

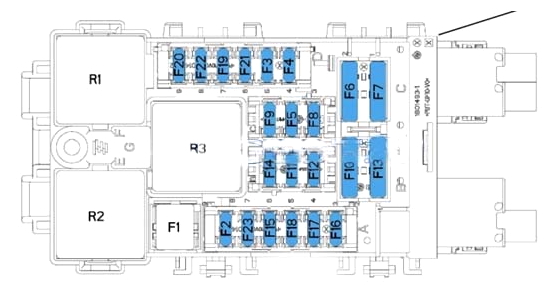

Схема

Diagram 3

Призначення

F1 40A Підігрів заднього скла
F2 7.5A Електропривід дзеркал
F3 20A Гніздо реле 230A ECO: Електросклопідйомники передніх дверей
F4 15A Розетка 12В у багажнику
F5 30A Електродвигуни задніх склопідйомників
F6 30A Електродвигуни передніх склопідйомників
F7 25A Підігрів сидінь
F8 20A Додатковий вентилятор обдуву для задніх сидінь
F9 30A Блок електроприводу дверей багажника (6290)
F10 40A Котушка лівого ременя безпеки
F11 5/20A Блок комутації причепа 7/13 каналів
F12 30A Електрорегулювання сидіння водія
F13 30A Люк / 40A Котушка правого ременя безпеки
F14 30A Електрорегулювання сидіння пасажира
F15 30A Люк
F16 10A Блок дзеркал заднього виду
F17 10A Блок пам’яті освітлення та дзеркал
F18 25A Підсилювач радіо
F19 30A Резерв
F20 3A Блок електроприводу дверей багажника (6290)
F21 3A Вимикач багажника (6292)
F22 20A Резерв
F23 3A Блок підключення причепа
Реле
R1 Роз’єм 230В
R2 Розетка 12В у багажнику
R3 Підігрів заднього скла та зовнішніх дзеркал

Тип 2

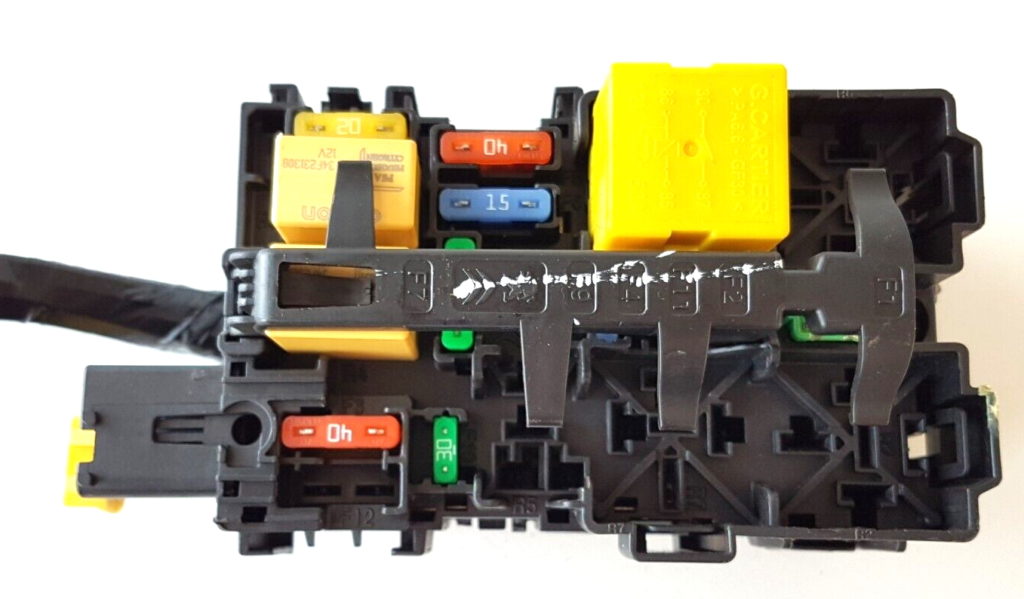

Photo 3-1

Схема

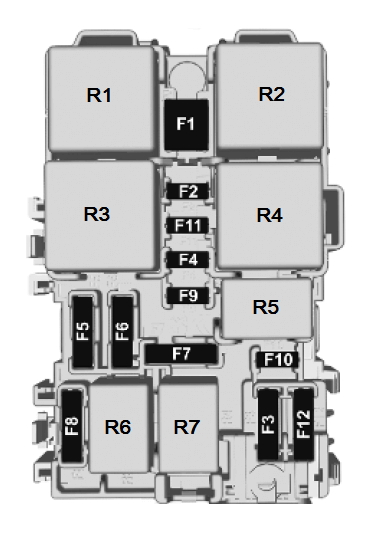

Diagram 6

Призначення

F1 40A Обігрівач / обігрів заднього скла
F2 10A Підігрів зовнішніх бічних дзеркал
F3 30A Електросклопідйомники – передні
F4 10/15A Складання бічних дзеркал / Регулювання зовнішніх дзеркал
F5 30A Електросклопідйомники – задні
F6 Підігрів сидінь
F7
F8 Блок запобіжників (права сторона панелі приладів)
F9
F10 20A Підігрів передніх сидінь
F11 20A Функція масажу передніх сидінь
F12 Порожній (резерв)
Реле
R01 Реле підігріву сидінь
R02 Реле електросклопідйомників
R03 Реле обігріву/підігріву заднього скла
R04
R05
R06
R07

Моторний відсік

Блок запобіжників і реле

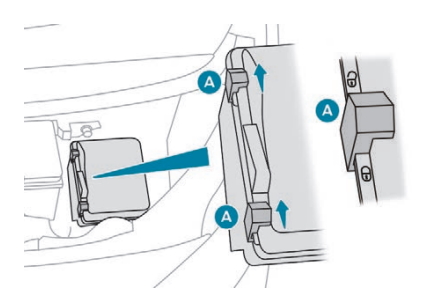

У моторному відсіку, під капотом, з лівого боку, поруч з акумулятором, розташований блок запобіжників і реле. Приклад доступу показаний на схемі.

Розташування

Under the hood

Тип 1

Фотоприклад

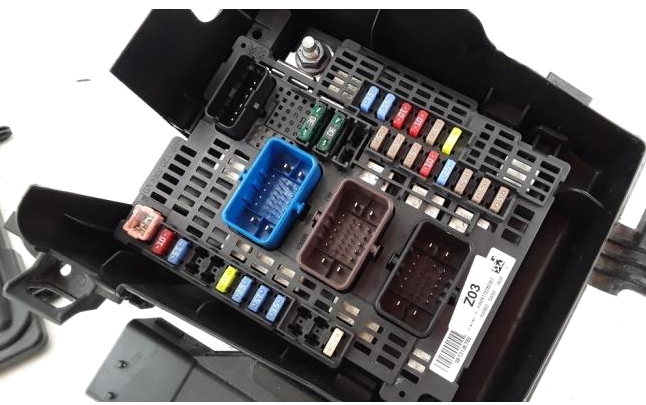

photo 1

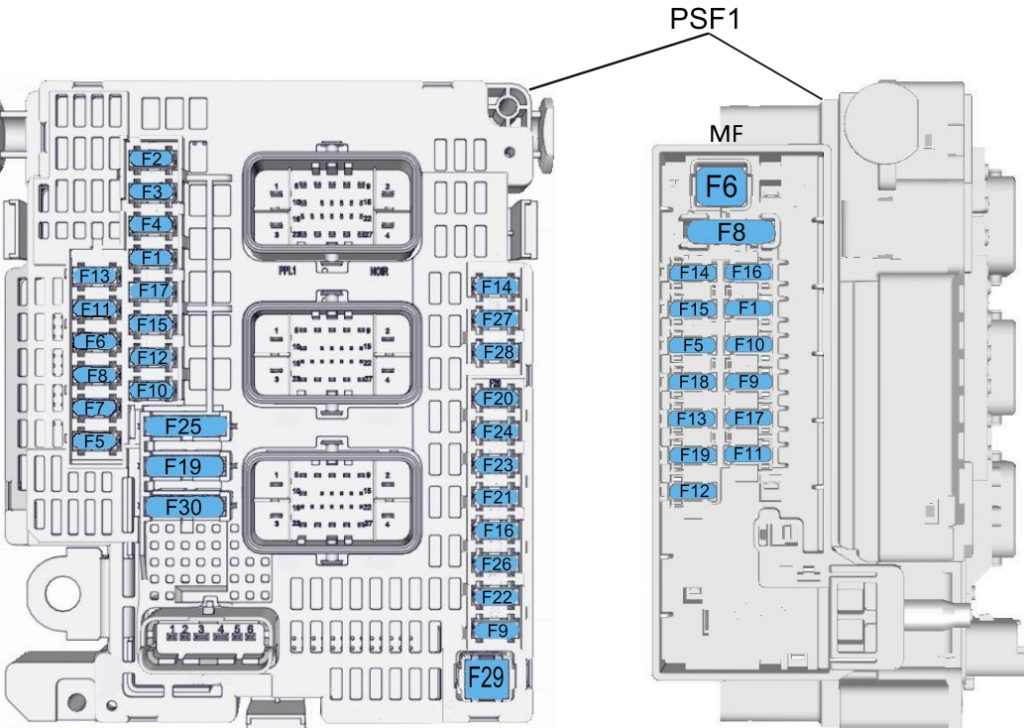

Схема

Diagram 4

Призначення

1 15A Керування двигуном, Активація реле перетворення тиску (1032) – Дизельні форсунки
2 5A Керування реле електровентилятора
3 5A Стартер/Генератор K207 Модуль контролю акумулятора
4 5A Форсунка SCR, P17 Модуль інформаційного дисплея
5 15A Підкачувальний насос дизельного палива, Паливний насос
6 20A Керування двигуном, керований паливний насос
7 10A Електромагнітний клапан насоса керування подачею дизельного палива – Пропорційний електромагнітний клапан TGV
8 10A Датчик води в дизельному паливі – Електроклапан масляного насоса – Датчик NOx DW10F
9 10A Електричний замок запалювання P16 Панель приладів
10 5A Реле Старт/Стоп KL9
11 15A Керування блоком комутації та захисту – Насос присадки до палива – Вимикач антибуксувальної системи
12 5A Резерв
13 5A Пристрій підтримки напруги в мережі
14 25A Електромагніт компресора кондиціонера
15 5A Електронний блок електропідсилювача керма, Діагностичний роз’єм, Асистент дистанції автомобіля (Радар)
16 20A Насос заднього блоку кондиціонера
17 10A Інтелектуальний комутаційний блок (BSI)
18
19 30A Резерв
20 15A Живлення насосів омивача лобового та заднього скла
21 20A Насос омивача фар
22 15A Звуковий сигнал
23 15A Праві фари
24 15A Ліві фари
25 30A Резерв
26
27 5A Резерв
28 5A
29 30A Стартер
30 30A Підігрівач дизельного палива
MF1 5A З керованим модулем забору повітря
MF11 5A Резерв
MF12 15A Електронний блок АКПП AX6
MF13 20A Обігрівач (охолоджуюча рідина та обігрів салону)
MF14 АКПП Comelec
MF15 Резерв
MF16 Резерв
MF17 Резерв
MF18 5A Подвійний контактор педалі гальма
MF19 5A Резерв
Реле
R1 Електронний блок керування дизельним двигуном
R2 Блок зв’язку вимкнення двигуна
R3 Блок зв’язку вимкнення двигуна
R4 Електронний блок двигуна, центральний стабілізатор напруги, електровентилятор, реверсивний генератор
R5 Паливний насос – Датчик NOX
R6 Електроживлення від замка запалювання
R7 Стартер

Тип 2

Фото

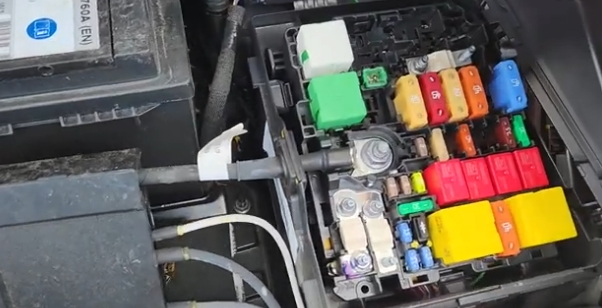

photo 2

Схема

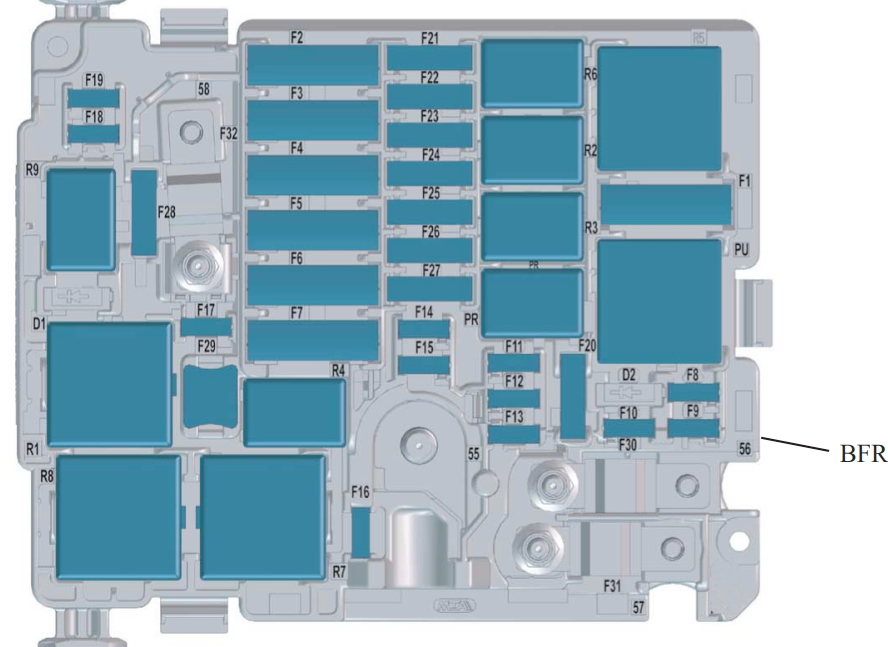

Diagram 5

Розшифровка

F1 40A Вентилятор кондиціонера
F2 60A Електронний блок системи ABS/ESP
F3 80A Блок запобіжників у салоні 3
F4 30A Електронний блок системи ABS/ESP
F5 50A Інтелектуальний комутаційний блок (BSI) (Праві покажчики повороту, передні праві габаритні вогні, праві стоп-сигнали, ліві ліхтарі заднього ходу, праві протитуманні фари.) 20A Підігрів лобового скла
F6 60A Блок керування двошвидкісним вентилятором охолодження (GMV) 20A Електронний блок АКПП AxN8 – Електронний блок АКПП Ax6III (термальний)
F7 70A Інтелектуальний комутаційний блок (BSI)
F8 15A Паливний насос керування двигуном, Керований термостат – Електромагнітний клапан масляного насоса (Промивання EC – Електричний електромагнітний клапан – Витратомір впускного повітря – Датчики кисню (EP6FADTX), Керований термостат – Перемикач подачі води, Електричний електромагнітний клапан (EP6FDT) 20A Електронний блок двигуна (для EB2DT або EP6FDT) / Керований підкачувальний насос (для DV6F або DW10F)
F9 15A Керований підкачувальний насос (DW10F), електромагнітні клапани впускних і випускних клапанів – Керований термостат – Електромагнітний клапан масляного насоса (Промивання EC – Електричний електромагнітний клапан – Витратомір впускного повітря – Датчики кисню (EP6FADTX), Керований термостат – Електричний електромагнітний клапан перемикання подачі води (EP6FDT)
F10 15A Електронний блок двигуна – Електромагніт насоса керування потоком дизельного палива – Електромагнітний клапан керування тиском турбокомпресора (DV5R та DW10F) – Термостат S (DV5R) – Підігрівач продувки – Регульовані електромагнітні клапани впускних і випускних клапанів (EP6FADTX) – Промивання циліндрів – Датчики кисню (EB2ADTS)
F11 20A Електронний блок двигуна
F12 5A Прилади – Реле GMV – Istars – DMTC, електричне водяне охолодження з турбонаддувом (EB2ADTS та EP6FADTX), інтелектуальний сервісний блок (EP6FADTX)
F13 5A Інтелектуальний комутаційний блок (BSI)
F14 5A Блок рівня заряду акумулятора
F15 20A Електропідігрів лобового скла
F16 15A Протитуманні фари / 10A Денні ходові вогні
F17 10A Діагностика реле GMP BFRM – BSI1 – Електронний блок двигуна – Нижній датчик Nox (форсунки DV5R та DW10 (DV5R)
F18 10A Права фара дальнього світла
F19 10A Ліва фара дальнього світла
F20 30A Електронний блок двигуна / Підкачувальний насос (для ER6EDT) – котушки запалювання (EB2ADTS та EP6FADTX)
F21 30A Стартер
F22 40A Резерв – Таксі
F23 40A Стартер/Генератор
F24 40A Блок запобіжників у салоні 5
F25 40A Блок запобіжників у салоні 3
F26 15/20A Обігрівач
F27 25A Інтелектуальний комутаційний блок (BSI) (Права фара ближнього світла – Праві ліхтарі заднього ходу – Ліві протитуманні фари – Ліві задні габаритні вогні – Третій стоп-сигнал.)
F28 30A Живлення насоса сечовини та резистора підігріву трубки сечовини (UCE або DV5R) – Датчик Nox (DW10F) – Електронний блок двигуна (EP6FADTX) – (BlueInjection, AdBlue)
F29 40A Склоочисник лобового скла
F30 80A Блок попереднього підігріву (свічок розжарювання)
F31 80A Блок комутації та захисту
F32 80A Електропідсилювач керма, Ліва фара ближнього світла – Статичні ліхтарі повороту – Бічні покажчики повороту – Ліві покажчики повороту – Передні ліві та задні праві габаритні вогні – Ліві стоп-сигнали – Підсвічування номерного знака.
Реле
R1 Електронний блок керування двигуном / Дизель Euro6 (живлення модуля SCR)
R2 Компресор кондиціонера / Підігрів лобового скла
R3 Стартер / термальна попередня підготовка
R4 Протитуманні фари / денні ходові вогні
R5 Вентилятор кондиціонера
R6 Стартер
R7 Передній склоочисник
R8 Передній склоочисник
R9 Фари

Блок запобіжників на акумуляторі

Блок запобіжників високої потужності прикріплений до позитивної клеми акумулятора.

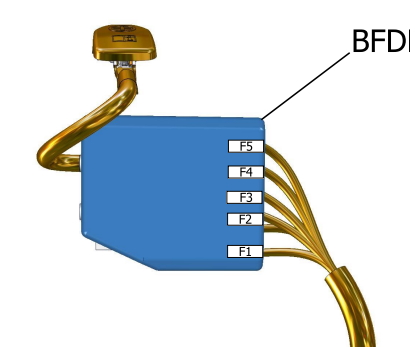

Схема

Diagram 8

Призначення

  1. 60A – Електричний блок керування двошвидкісним двигуном вентилятора
  2. 100A – Блок запобіжників
  3. 80A – Електропідсилювач керма
  4. 80A – Блок запобіжників у салоні
  5. 80A – Блок запобіжників у салоні
