Запобіжник та реле Ford Focus 4 (2018 – 2024)
Форд Фокус 4 -те покоління випускалося у 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель оновлювалася. У цій публікації ви можете знайти опис запобіжників Ford Focus 4 зі схемами блоків запобіжників та їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня комплектації вашого автомобіля.
Пасажирський салон

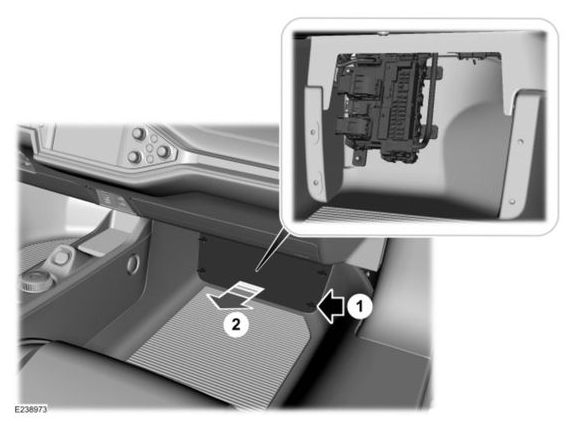

У салоні автомобіля блок запобіжників і реле розташований під бардачком. Щоб отримати до нього доступ, необхідно зняти захисну кришку.

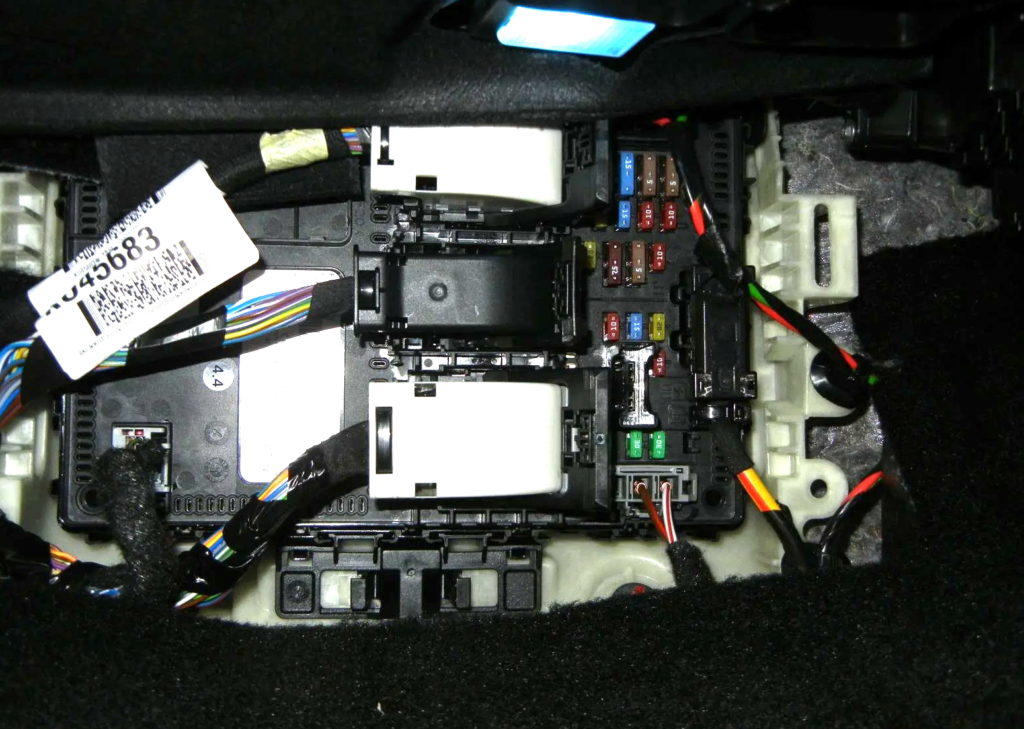

Сам блок запобіжників виглядатиме приблизно так.

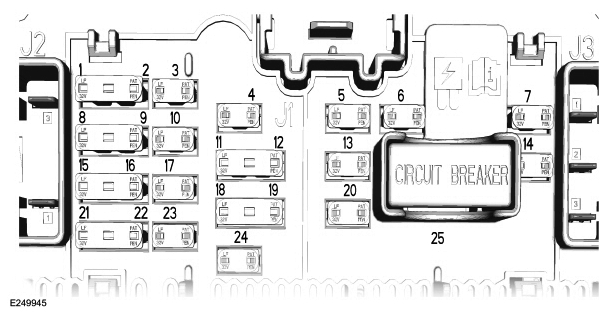

Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 5A Модуль керування обмеженнями. |
| 2 | 5A Датчик температури та вологості в салоні. |
| 3 | 10A Модуль керування паркуванням. |
| 4 | 10A Замок запалювання. Кнопка запуску двигуна. |
| 5 | 20A Центральна система замків. |
| 6 | 10A Люк на даху. |
| 7 | 30A Вимикач правого дзеркала. Праве переднє електроскло. |
| 8 | 5A Модуль керування фарами. |
| 9 | 5A Індикатор деактивації пасажирської подушки безпеки. Автоматичне затемнення салонного дзеркала. Камера переднього паркування. |
| 10 | 10A Модуль відображення на лобовому склі. Модуль бездротової зарядки аксесуарів. |
| 11 | 5A Телекомунікаційний модем. |
| 12 | 5A Центральний модуль безпеки. |
| 13 | 15A Замки безпеки для дітей. Люк паливного бака. Центральна система замків. |
| 14 | 30A Вимикач лівого дзеркала. Ліве переднє електроскло. |
| 15 | 15A Модуль керма. |
| 16 | 15A Модуль адаптивного демпфірування. |
| 17 | 15A Голосове керування. Аудіосистема. |
| 18 | 7,5A Електропривод багажника. Модуль активації багажника без допомоги рук. |
| 19 | 7,5A Акумулятор для резервного звукового сигналу. |
| 20 | 10A Сигналізація проти крадіжки. |
| 21 | 7,5A Клімат-контроль. Модуль електронного перемикання передач. |
| 22 | 7,5A Модуль керма. Панель приладів. Роз’єм для передачі даних. |
| 23 | 20A Аудіосистема. |
| 24 | 20A Не використовується (резерв). |
| 25 | 30A Не використовується (резерв). |
Моторний відсік

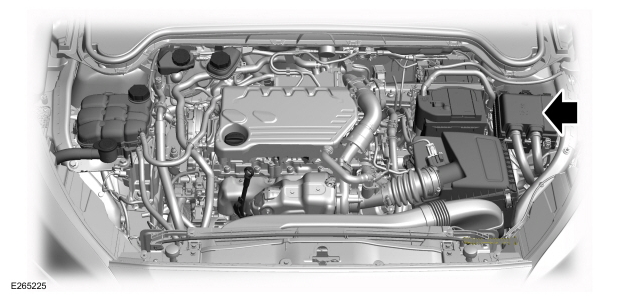

Під капотом, у моторному відсіку, поруч зі стійкою кузова розташований блок запобіжників.

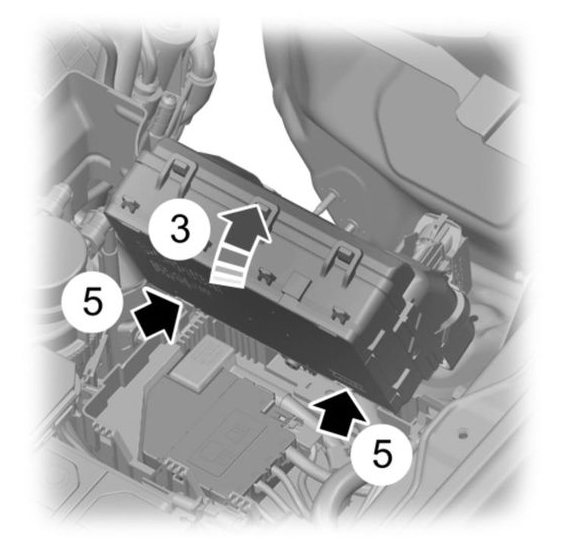

Щоб отримати доступ, потягніть два фіксатори бака на себе та зніміть блок запобіжників. Переверніть його та відкрийте центральну засувку, яка утримує кришку.

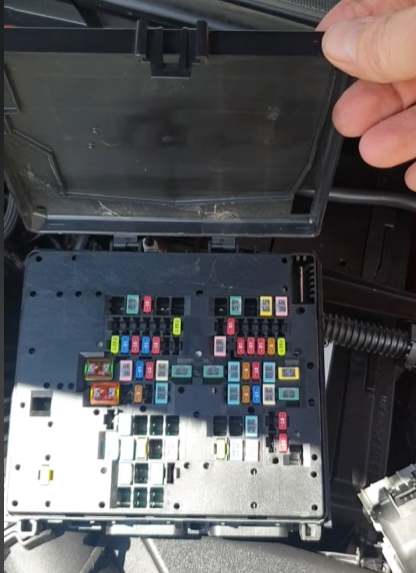

Фото – приклад

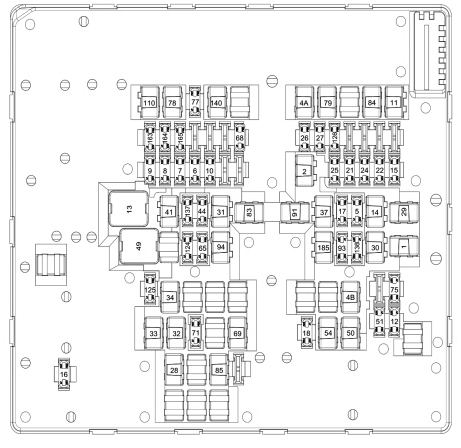

Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 40A Модуль керування кузовом. |
| 2 | 30A Модуль керування кузовом. |
| 4A | 20A Паливний насос – дизель. |
| 4B | 20A Паливний насос – бензин. |
| 5 | 10A Роз’єм зв’язку з даними. |
| 6 | 15A Модуль керування трансмісією – бензин. |
| 7 | 10A Модуль керування трансмісією. |
| 8 | 15A Модуль керування трансмісією. |
| 9 | 20A Модуль керування трансмісією. |
| 10 | 10A Модуль керування трансмісією – бензин. |
| 11 | 30A Стартер. |
| 12 | 10A Муфта кондиціонера. |
| 13 | 40A Мотор вентилятора. |
| 14 | 20A Модуль керування додатковим обігрівачем. |
| 15 | 20A Сигнал. |
| 16 | 20A Насос омивача заднього скла. |
| 17 | 5A Підтримка поперекового відділу сидіння. |
| 18 | 20A Насос омивача фар. |
| 21 | 10A Вирівнювання фар. |
| 22 | 5A Електронна підсилювач керма. |
| 24 | 10A Модуль керування трансмісією. |
| 25 | 10A Камера переднього паркування. Камера заднього огляду. Система інформації про сліпі зони. Задня передача. |
| 26 | 15A Модуль керування трансмісією – дизель. |
| 27 | 10A Електронний контроль стабільності. |
| 28 | 40A Клапан електронного контролю стабільності. |
| 29 | 60A Насос електронного контролю стабільності. |
| 30 | 25A Електричне сидіння водія. |
| 31 | 25A Електричне сидіння пасажира. |
| 32 | 25A Додаткова розетка для живлення. |
| 33 | 20A Додаткова розетка для живлення. |
| 34 | 20A Додаткова розетка для живлення. |
| 37 | 20A Люк на даху. |
| 41 | 30A Підйомник багажника. |
| 44 | 10A Перемикач стоп-світла. |
| 49 | 60A Вентилятор охолодження. |
| 50 | 30A Нагрівання заднього скла. |
| 54 | 20A Електронний диференціал з обмеженим прослизанням – бензин. |
| 65 | 20A Модуль керування трансмісією – дизель. |
| 68 | 20A Замок колонки керма. |
| 69 | 30A Склоочисники. |
| 71 | 20A Склоочисник заднього скла. |
| 75 | 10A Датчик масової витрати повітря та температури впускного повітря – бензин. |
| 77 | 10A Омивач лобового скла з підігрівом. Реле підігріву лобового скла. |
| 78 | 40A Лівий елемент підігріву лобового скла. |
| 79 | 40A Правий елемент підігріву лобового скла. |
| 83 | 40A Додатковий обігрівач. |
| 84 | 60A Додатковий обігрівач. |
| 85 | 40A Додатковий обігрівач. |
| 91 | 40A Модуль причепного обладнання. |
| 93 | 5A Фари. |
| 94 | 20A Підігрів сидінь. |
| 110 | 30A Датчик води у паливі – дизель. Нагрівання палива дизеля. |
| 124 | 5A Датчик дощу. |
| 126 | 5A Блок дозування – дизель. |
| 136 | 15A Підсилювач. |
| 137 | 15A Підсилювач. |
| 140 | 60A Свічки розжарювання – дизель. |
| 163 | 15A Модуль дозування реагенту. |
| 164 | 10A Внутрішнє керування дверима – дизель. |
| 165 | 15A Обігрівач баку – дизель. |
| 185 | 20A Електросклопідйомники. Люк на даху. |
У 5-дверних моделях та універсалах, у багажному відділенні з правого боку, може бути встановлений запобіжник на 15 А для системи запалювання.
