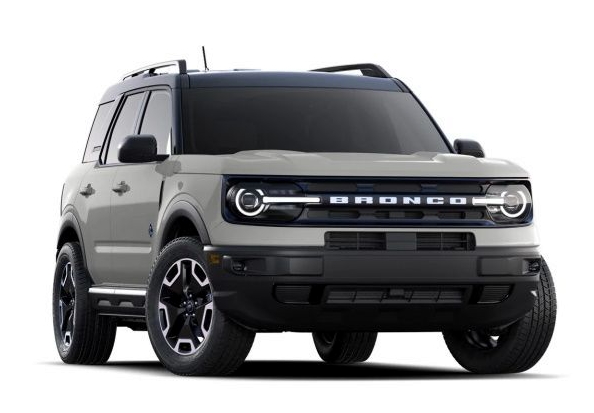

Ford Bronco Sport випускався у 2021, 2022, 2023, 2024, 2025, 2026, 2027 роках. Опис запобіжників та реле Ford Bronco Sport зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи ви можете знайти в цій публікації. Якщо виділити запобіжники, що відповідають за прикурювач та розетки.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів, з боку пасажира, за захисною кришкою.
Приклад фото
Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 5A Не використовується (запасний). |
| 2 | 5A Не використовується (запасний). |
| 3 | 10A Не використовується (запасний). |
| 4 | 10A Замок запалення. Блокування рульової колонки. |
| 5 | 20A Замок. Відмикання. |
| 6 | 10A Люк даху. Перетворювач постійного струму. |
| 7 | 30A Модуль дверей пасажира. |
| 8 | 5A Контрольний модуль паркувального асистента. |
| 9 | 5A Дзеркало з автоматичним затемненням. Система утримання в смузі руху. Індикатор деактивації подушки безпеки пасажира. |
| 10 | 10A Модуль розширеного живлення. |
| 11 | 5A Привід електропідйомника багажника. Модуль активації багажника без використання рук. Модуль телематики. |
| 12 | 5A Модуль проєкційного дисплея. Клавіатура безключового доступу. |
| 13 | 15A Замок дверей водія. |
| 14 | 30A Модуль дверей водія. |
| 15 | 15A Не використовується (запасний). |
| 16 | 15A Не використовується (запасний). |
| 17 | 15A SYNC. Модуль трансивера. Інтегрована панель керування. |
| 18 | 7.5A Модуль бездротової зарядки аксесуарів. Модуль контролю руху на всі типи поверхонь. |
| 19 | 7.5A Модуль вимикача фар. |
| 20 | 10A Не використовується (запасний). |
| 21 | 7.5A Система клімат-контролю. Модуль електронного перемикача передач. |
| 22 | 7.5A Не використовується (запасний). |
| 23 | 20A Аудіомодуль. |
| 24 | 20A Не використовується (запасний). |
| 25 | 30A Не використовується (запасний). |
Моторний відсік
Під капотом автомобіля блок запобіжників розташований з лівого боку, поруч з акумулятором.
У цьому відео ви можете побачити, як отримати доступ до блоку запобіжників.
Фото, наприклад
Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A Додаткове освітлення (ринкове). |
| 2 | Не використовується. |
| 3 | 10A Омивач лобового скла з підігрівом. |
| 4 | 60A Додатковий обігрівач. |
| 5 | 40A Додатковий обігрівач. |
| 6 | 40A Додатковий обігрівач. |
| 7 | 20A Зона паркування склоочисників з підігрівом. |
| 8 | Не використовується. |
| 9 | 60A Перетворювач напруги (інвертор). |
| 10 | 30A Стартер. |
| 11 | 15A Модуль керування силовою установкою. |
| 12 | 15A Модуль керування силовою установкою. |
| 13 | 15A Модуль керування силовою установкою. |
| 14 | 15A Модуль керування силовою установкою. |
| 15 | Не використовується. |
| 16 | Не використовується. |
| 17 | Не використовується. |
| 18 | 10A Модуль керування силовою установкою. |
| 19 | 10A Модуль антиблокувальної системи гальм. |
| 20 | 10A Конектор для передачі даних. |
| 21 | 5A Перемикач фар. |
| 22 | 20A Підсилювач звуку. |
| 23 | Не використовується. |
| 24 | Не використовується. |
| 25 | 25A Підсилені фари (лівий бік). |
| 26 | 25A Підсилені фари (правий бік). |
| 27 | Не використовується. |
| 28 | Не використовується. |
| 29 | Не використовується. |
| 30 | 10A Електронний контроль стійкості. |
| 31 | 5A Електронне підсилення керма. |
| 32 | 30A Модуль керування кузовом. |
| 33 | 10A Передня камера паркування. |
| 34 | Не використовується. |
| 35 | 15A Підігрів керма. |
| 36 | Не використовується. |
| 37 | 20A Автомобільний сигнал. |
| 38 | 40A Двигун вентилятора. |
| 39 | Не використовується. |
| 40 | 10A Вимикач гальмівного сигналу. |
| 41 | 20A Підсилювач звуку. |
| 42 | 30A Сидіння водія (електрорегулювання). |
| 43 | 40A Клапани антиблокувальної системи гальм. |
| 44 | 40A Модуль причепа. |
| 45 | 30A Сидіння пасажира (електрорегулювання). |
| 46 | Не використовується. |
| 47 | 20A Підігрів сидінь. |
| 48 | Не використовується. |
| 49 | 60A Насос антиблокувальної системи гальм. |
| 50 | 60A Вентилятор охолодження. |
| 51 | 30A Люк в даху. |
| 52 | 5A USB зарядка (інтелектуальна). |
| 53 | Не використовується. |
| 54 | Не використовується. |
| 55 | Не використовується. |
| 56 | 10A Електромагнітна муфта кондиціонера. |
| 57 | 5A Прожектор. |
| 58 | Не використовується. |
| 59 | 40A Модуль керування кузовом. |
| 60 | 5A USB зарядка (інтелектуальна). |
| 61 | 20A Живлення додаткового пункту. |
| 62 | Не використовується. |
| 63 | Не використовується. |
| 64 | Не використовується. |
| 65 | Не використовується. |
| 66 | Не використовується. |
| 67 | Не використовується. |
| 68 | Не використовується. |
| 69 | 15A Форсунки уприскування палива. |
| 70 | 20A Живлення додаткового пункту. |
| 71 | 20A Живлення додаткового пункту. |
| 72 | 20A Двірник заднього вікна. |
| 73 | Не використовується. |
| 74 | 30A Мотор двірників лобового скла. |
| 75 | 10A Зовнішні дзеркала з підігрівом. |
| 76 | 30A Обігрів заднього скла. |
| 77 | Не використовується. |
| 78 | 15A Розблокування вікна багажника. |
| 79 | Не використовується. |
| 80 | 20A Паливний насос. |
| 81 | 10A Насос омивача заднього скла. |
| 82 | 40A Перетворювач напруги (інвертор). |
| 83 | Не використовується. |
| 84 | 40A Модуль керування силовою установкою (привод). |
| 85 | 5A Датчик дощу. |
| 86 | Не використовується. |
| 87 | Не використовується. |
| 88 | Не використовується. |
Розетки (прикурювачі) працюють від запобіжників з номерами 61, 70 та 71.
Під блоком запобіжників окремо встановлені потужні головні запобіжники.
