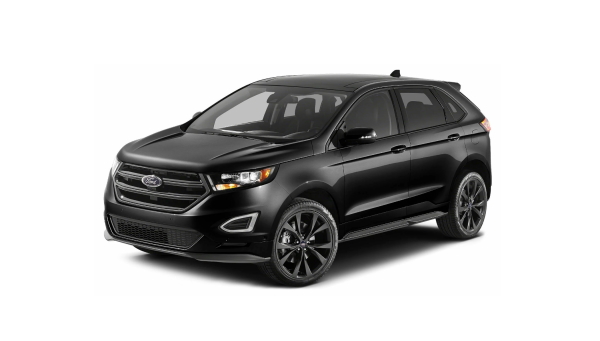

Ford Edge (Форд Едж) 2 Друге покоління випускалося у 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель зазнала фейсліфтінгу. У нашому матеріалі ви знайдете опис запобіжників та реле для Форд Едж 2 зі схемами блоку запобіжників, їх розташуванням та фотографіями. виділіть запобіжник прикурювача.
Зверніть увагу, що кількість елементів у коробках та їх призначення можуть відрізнятися від ваших і залежать від року випуску, рівня комплектації та країни поставки. Звірте призначення зі схемою на звороті захисної кришки.
Зміст статті
Пасажирський салон
Блок запобіжників

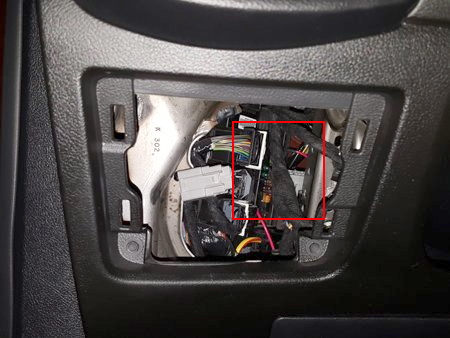

Він розташований з лівого боку приладової панелі та поєднаний з BCM (модулем керування кузовом). Для зручного доступу необхідно зняти частину захисту.
Location
фотографія

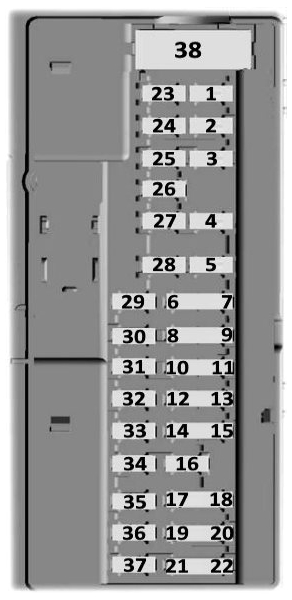

Diagram
Designation
Type 1
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A Освітлення за запитом (бардачок, косметичне дзеркало, купольне освітлення). Реле економії батареї. Реле складання другого ряду сидінь. |
| 2 | 7.5A Сидіння з пам’яттю. Поперекова підтримка. Логічне живлення модуля сидіння водія. |
| 3 | 20A Відмикання дверей водія. |
| 4 | Не використовується (запасний). |
| 5 | Не використовується (запасний). |
| 6 | Не використовується (запасний). |
| 7 | Не використовується (запасний). |
| 8 | Не використовується (запасний). |
| 9 | Не використовується (запасний). |
| 10 | 5A Клавіатура. Логічне живлення модуля задніх дверей. Модуль безконтактного відкриття багажника. |
| 11 | 5A Не використовується (запасний). |
| 12 | 7.5A Модуль клімат-контролю. |
| 13 | 7.5A Кластер. Модуль управління рульовою колонкою. Модуль інтелектуального з’єднання даних (шлюз). |
| 14 | 10A Розширений енергетичний модуль. |
| 15 | 10A Живлення для передачі даних. |
| 16 | 15A Не використовується (запасний). |
| 17 | 5A Не використовується (запасний). |
| 18 | 5A Кнопка запуску двигуна. |
| 19 | 7.5A Розширений енергетичний модуль. |
| 20 | 7.5A Не використовується (запасний). |
| 21 | 5A Датчик вологості та температури в салоні. |
| 22 | 5A Система класифікації пасажирів. |
| 23 | 10A Затримка допоміжних пристроїв (логіка інвертора живлення, логіка люка, живлення перемикача вікна водія). |
| 24 | 20A Відмикання центрального замка. |
| 25 | 30A Двері водія (вікно, дзеркало). Модуль дверей водія. Індикатор замикання дверей водія. Підсвітка кнопки замка водія. |
| 26 | 30A Двері переднього пасажира (вікно, дзеркало). Модуль дверей пасажира. Індикатор замикання дверей пасажира. Підсвічування кнопки (вікно, замок). |
| 27 | 30A Багажник. |
| 28 | 20A Підсилювач звуку. |
| 29 | 30A Не використовується (запасний). |
| 30 | 30A Не використовується (запасний). |
| 31 | 15A Не використовується (запасний). |
| 32 | 10A Система супутникової навігації. Центральний дисплей. Голосове управління (СИНХРОНІЗАЦІЯ). Радіопередавач. |
| 33 | 20A Радіо. |
| 34 | 30A Шина пуск-стопу (запобіжники 19, 20, 21, 22, 35, 36, 37, автоматичний вимикач 38). |
| 35 | 5A Не використовується (запасний). |
| 36 | 15A Дзеркало заднього виду з автозатемненням. Підігрів сидінь. Модуль автоматичного дальнього світла/слідування за смугою. Живлення заднього сидіння (логіка підігріву). |
| 37 | 20A Модуль підігріву керма. Активне переднє рульове управління. |
| 38 | 30A Задні електричні вікна. Перемикач підсвічування заднього скла. |
Type 2
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Не використовується. |
| 2 | 10A Затримка аксесуарів – Логіка інвертора, логіка люка та вимикач живлення вікна водія. |
| 3 | 7.5A Сидіння з пам’яттю. Поперекова підтримка. Бездротова зарядка аксесуарів. |
| 4 | 20A Підсилювач низькочастотного динаміка. |
| 5 | Не використовується. |
| 6 | 10A Не використовується (резерв). |
| 7 | 10A Модуль перемикання передач. |
| 8 | 5A Модуль живлення задніх дверей. Модуль безконтактного багажника. Вбудований модем. |
| 9 | 5A Клавіатура. |
| 10 | Не використовується. |
| 11 | Не використовується. |
| 12 | 7.5A Модуль клімат-контролю. Покращений модуль центрального шлюзу. |
| 13 | 7.5A Панель приладів. Модуль керування рульовою колонкою. |
| 14 | 15A Не використовується (резерв). |
| 15 | 15A Синхронізаційний модуль. |
| 16 | Не використовується. |
| 17 | 7.5A Модуль керування фарами. |
| 18 | 7.5A Не використовується (резерв). |
| 19 | 5A Не використовується (резерв). |
| 20 | 5A Перемикач запалювання кнопкою. |
| 21 | 5A Датчик температури та вологості в автомобілі. |
| 22 | 5A Не використовується (резерв). |
| 23 | 30A Скло та дзеркало дверей водія. Модуль дверей водія. Індикатор блокування дверей водія. Підсвітка вимикача блокування водія. |
| 24 | 30A Люк. |
| 25 | 20A Підсилювач звуку. |
| 26 | 30A Переднє пасажирське вікно та дзеркало. Модуль дверей переднього пасажира. Індикатор блокування дверей переднього пасажира. Підсвітка вимикача переднього пасажира. |
| 27 | 30A Не використовується (резерв). |
| 28 | 30A Не використовується (резерв). |
| 29 | 15A Покращене живлення центрального шлюзу – OBD роз’єм. |
| 30 | 5A Не використовується (резерв). |
| 31 | 10A Радіопередавач. Багатофункціональний дисплей. Вбудована панель керування. |
| 32 | 20A Радіо. |
| 33 | Не використовується. |
| 34 | 30A Шина запуску (запобіжники 17, 18, 21, 22, 35, 36, 37, автоматичний вимикач 38). |
| 35 | 5A Індикатор вимкнення подушки безпеки пасажира. |
| 36 | 15A Модуль обігріву задніх сидінь. |
| 37 | 20A Обігрів кермового колеса. Автозатемнення внутрішнього дзеркала. Модуль дзеркала автоматичного дальнього світла та контролю смуги руху. |
| 38 | 30A Автоматичний вимикач. Склопідйомник правого заднього вікна. Склопідйомник лівого заднього вікна. |
Як дізнатися код від дверей
4 способи дізнатися заводський код дверей (KEY CODE):
- Перевірте код у документах на окремій картці;
- Код можна знайти, якщо у вас є два ключі від автомобіля. Вставте перший ключ, увімкніть запалювання (але не заводьте машину), потримайте 4 секунди, витягніть ключ, вставте другий і зробіть те саме. Заводський код з’явиться на приладовій панелі;
- Якщо попередні два пункти відсутні, то заводський код можна знайти під блоком запобіжників на задній панелі;
- Зчитування з комп’ютера за допомогою діагностичного кабелю.
Моторний відсік
Він складається з 2 секцій і розташований з лівого боку, поруч зі стійкою, і закритий захисною кришкою.
Верхня секція
Фотографія
Diagram
Designation
Type 1
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A Не використовується (резерв). |
| 2 | Реле стартера. |
| 3 | 15A Задній склоочисник. Датчик дощу, котушка реле насосу заднього омивача. |
| 4 | Реле мотору вентилятора. |
| 5 | 20A Електрична точка живлення 3 – зад частини консолі. |
| 6 | Не використовується. |
| 7 | 20A Модуль управління силовим агрегатом – живлення автомобіля 1. |
| 8 | 20A Модуль управління силовим агрегатом – живлення автомобіля 2. |
| 9 | Реле модуля управління силовим агрегатом. |
| 10 | 20A Електрична точка живлення 1 – передня водійська частина. |
| 11 | 15A Модуль управління силовим агрегатом – живлення автомобіля 4. |
| 12 | 15A Модуль управління силовим агрегатом – живлення автомобіля 3. |
| 13 | Не використовується. |
| 14 | Не використовується. |
| 15 | Реле старт-стоп. |
| 16 | 20A Електрична точка живлення 2 – відсік для сміття на консолі. |
| 17 | 20A Електрична точка живлення 4 – багажний відсік. |
| 18 | 20A Правий HID-фара. |
| 19 | 10A Електронний підсилювач керма під час запуску. |
| 20 | 10A Освітлення старт/стоп. Перемикач регулювання висоти фар. |
| 21 | 15A Логічне джерело живлення для насосу оливи коробки передач (старт/стоп). |
| 22 | 10A Електромагніт зчеплення кондиціонеру. |
| 23 | 15A Система прискорення-старту 6. Система інформації про сліпі зони. Камера заднього виду. Адаптивний круїз-контроль. Проєкційний дисплей. Модуль контролю якості напруги (старт/стоп). Камера поділу переднього виду. Модуль камери поділу переднього виду. |
| 24 | 10A Не використовується (резерв). |
| 25 | 10A Антиблокувальні гальма при старті. |
| 26 | 10A Модуль управління силовим агрегатом під час запуску. |
| 27 | Не використовується. |
| 28 | 10A Насос заднього омивача. |
| 29 | Не використовується. |
| 30 | Не використовується. |
| 31 | Не використовується. |
| 32 | Електронне реле вентилятора 1. |
| 33 | Реле зчеплення кондиціонеру. |
| 34 | 15A Не використовується (резерв). |
| 35 | Не використовується. |
| 36 | Не використовується. |
| 37 | 10A Вентилятор трансмісії. |
| 38 | Електронне реле вентилятора 2. |
| 39 | Електронне реле вентилятора 3. |
| 40 | Реле клаксона. |
| 41 | Не використовується. |
| 42 | Реле паливного насосу. |
| 43 | 10A Легке складання 2-го ряду сидінь. |
| 44 | 20A Ліва HID-фара. |
| 45 | Не використовується. |
| 46 | Не використовується. |
| 47 | Не використовується. |
| 48 | 15A Замок колонки керма. |
| 49 | Не використовується. |
| 50 | 20A Клаксон / Сигнал. |
| 51 | Не використовується. |
| 52 | Не використовується. |
| 53 | Не використовується. |
| 54 | 10A Перемикач гальма. |
| 55 | 10A Датчик ALT. |
За роботу прикурювачів та USB-розеток відповідають запобіжники 17, 16, 10 та 5 на 20А.
Type 2
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A Не використовується (резерв). |
| 2 | Реле стартера. |
| 3 | 15A Задній склоочисник. Датчик дощу, реле котушки насоса заднього омивача. |
| 4 | Реле вентилятора. |
| 5 | 20A Розетка 3 – Задня консоль. |
| 6 | Не використовується. |
| 7 | 20A Модуль керування силовим агрегатом – живлення автомобіля 1. |
| 8 | 20A Модуль керування силовим агрегатом – живлення автомобіля 2. |
| 9 | Реле модуля керування силовим агрегатом. |
| 10 | 20A Розетка 1 – водійська передня. |
| 11 | 15A Модуль керування силовим агрегатом – живлення автомобіля 4. |
| 12 | 15A Модуль керування силовим агрегатом – живлення автомобіля 3. |
| 13 | Не використовується. |
| 14 | Не використовується. |
| 15 | Реле старт-стопу. |
| 16 | 20A Розетка 2 – консольний блок сміття. |
| 17 | 20A Розетка 4 – багажне відділення. |
| 18 | 20A 2018: правий HID-фаро. |
| 19 | 10A Електропідсилювач керма на старті. |
| 20 | 10A 2018: Підсвічування “Працює / Стан старту”. |
| 21 | 15A 2018: Логічне живлення для масляного насоса коробки передач (старт/стоп). |
| 22 | 10A Соленоїд муфти кондиціонера. |
| 23 | 15A Система контролю рівня. |
За роботу прикурювачів та USB-розеток відповідають запобіжники 17, 16, 10 та 5 на 20А.
Нижня секція
Приклад доступу
Фото – приклад
Diagram
Appointment
| Позначення | Розшифровка українською мовою |
|---|---|
| 56 | Не використовується. |
| 57 | Не використовується. |
| 58 | 30A Живлення паливного насоса. |
| 59 | 40A Електронний вентилятор 3. |
| 60 | 40A Електронний вентилятор 1. |
| 61 | Не використовується. |
| 62 | 50A Модуль керування кузовом 1. |
| 63 | 25A Електронний вентилятор 2. |
| 64 | Не використовується. |
| 65 | 25A Обігрів переднього сидіння. |
| 66 | 15A Не використовується (резервний). |
| 67 | 50A Модуль керування кузовом 2. |
| 68 | 40A Обігрів заднього скла. |
| 69 | 30A Клапани антиблокувальної гальмівної системи. |
| 70 | 30A Пасажирське сидіння. |
| 71 | Не використовується. |
| 72 | Не використовується. |
| 73 | 20A Обігрів задніх сидінь. |
| 74 | 30A Модуль водійського сидіння. Електричне водійське сидіння. |
| 75 | 25A Мотор склоочисника 1. |
| 76 | 30A Модуль задніх дверей. |
| 77 | 30A Модуль сидіння з клімат-контролем. |
| 78 | 40A Модуль освітлення причепа. |
| 79 | 40A Мотор вентилятора. |
| 80 | 25A Мотор склоочисника 2. |
| 81 | 40A Інвертор 110В. |
| 82 | Не використовується. |
| 83 | Не використовується. |
| 84 | 30A Соленоїд стартера. |
| 85 | Не використовується. |
| 87 | 60A Насос антиблокувальної системи гальм. |
Перегляньте яскравий контент, пов’язаний з цією публікацією, на нашому каналі YouTube! Перегляньте відео та не забудьте підписатися.
Якщо у вас є якісь питання або ви хочете допомогти доповнити матеріал, пишіть у коментарях.
