3й покоління Ford Escape випускався у 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роках. За цей час зазнав рестайлінгу. У нашій статті ми покажемо позначення Форд Ескейп 3G Блоки запобіжників і реле зі схемами та фото – приклади виконання. Виділимо запобіжник, що відповідає за прикурювач.
Дизайн коробок та кількість елементів у них може відрізнятися від представленого та залежить від року випуску та рівня комплектації вашого Ford Escape 3.
Це неправильне покоління чи рік? Дивіться інші Ford Escape:
Зміст статті
Моторний відсік

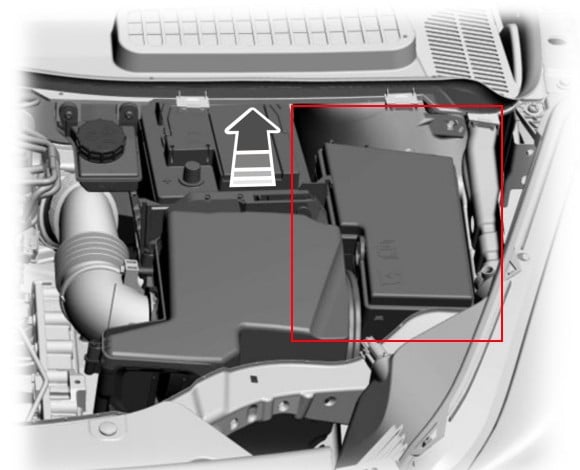

Він розташований з лівого боку моторного відсіку та закритий захисною кришкою.
Як зняти кришку блоку запобіжників

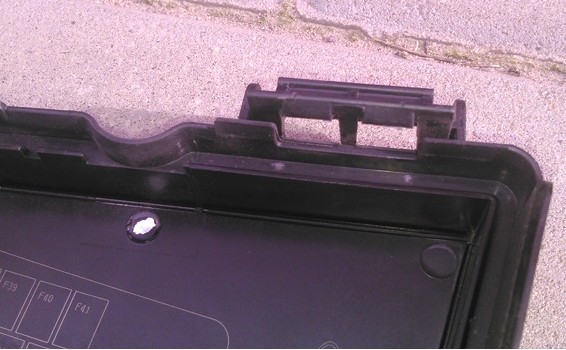

Для того, щоб зняти кришку блоку запобіжників під капотом Ford Kuga 2, потрібно знайти відповідні засувки на задній стороні – фіксатори.
Потім просто потягніть від себе вгору. Поточна схема коробки буде надрукована на внутрішній стороні обкладинки.

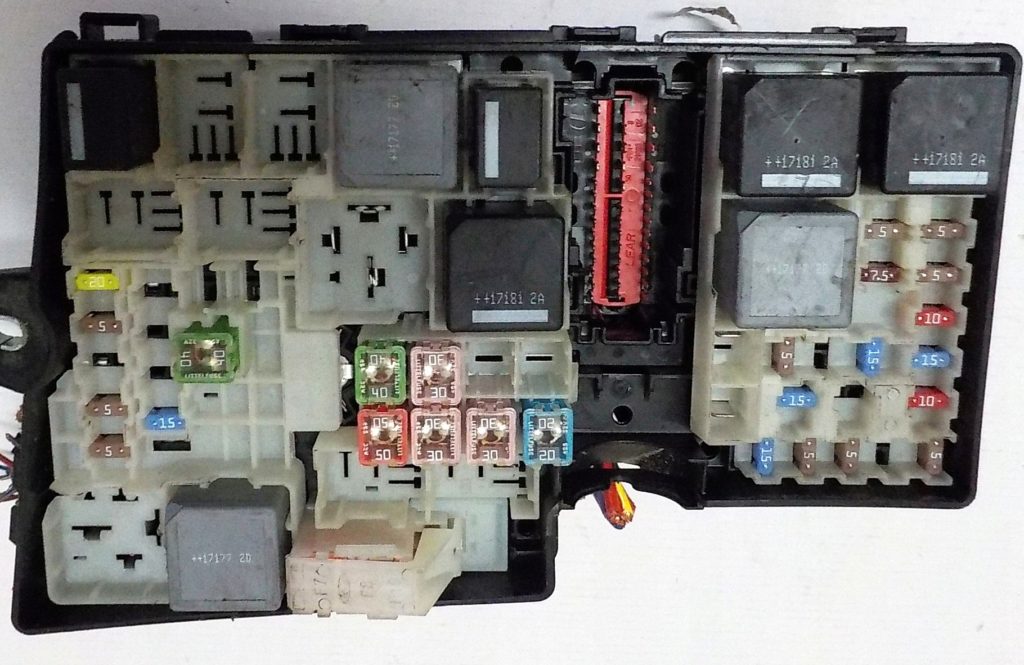

Фото, наприклад
Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | Резерв |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | 40А Антиблокувальна система гальмування, динамічний контроль стійкості |
| F8 | 30А Електронна система динамічної стабілізації |
| F9 | 20А Омивачі фар |
| F10 | 40А Мотор вентилятора |
| F11 | 30А Модуль контролю якості напруги, блок управління кузовом |
| F12 | 30А Модуль контролю силового агрегату |
| F13 | 30А Реле стартера |
| F14 | 40А Права сторона обігріву лобового скла |
| F15 | 20А Передня прикурювачка, додаткові розетки |
| F16 | 40А Ліва сторона обігріву лобового скла |
| F17 | 20А Додатковий нагрівач |
| F18 | 20А Центральна розетка |
| F19 | 5А Антиблокувальна система гальмування, динамічний контроль стійкості |
| F20 | 15А Звуковий сигнал |
| F21 | 5А Вимикач сигналу гальмування |
| F22 | 15А Система моніторингу батареї |
| F23 | 5А Реле соленоїдів |
| F24 | 5А Управління освітленням |
| F25 | 10А Живлення зовнішніх дзеркал (без блоку управління дверима) |
| F26 | 5А Живлення котушки реле системи управління двигуном (для авто з бензиновими двигунами) |
| F26 | 15А Живлення котушки реле системи управління двигуном (для авто з дизельними двигунами), система управління трансмісією |
| F27 | 15А Муфта компресора кондиціонера |
| F28 | 5А Система адаптивного круїз-контролю (машини з автостарт-стоп) |
| F29 | 25А Обігрів заднього скла |
| F30 | Резерв |
| F31 | Резерв |
| F32 | 15А Блок управління двигуном |
| F33 | 10А Блок управління двигуном |
| F34 | 10А Блок управління двигуном |
| F35 | 15А Блок управління двигуном |
| F36 | 5А Активні жалюзі радіатора |
| F37 | 5А Індикація відключення подушки безпеки пасажира |
| F38 | 5А Блок управління двигуном, блок управління трансмісією |
| F39 | 5А Фари, регулювання дальності фар |
| F40 | 5А Електропідсилювач рульового управління |
| F41 | 20А Блок управління системами кузова |
| F42 | 15А Склоочищувач заднього вікна |
| F43 | 15А Фари |
| F44 | 5А Система адаптивного круїз-контролю (машини без автостарт-стоп) |
| F45 | 10А Обігрів форсунок омивача |
| F46 | 40А Автоматична робота склоочисників |
| F47 | Резерв |
| F48 | 15А Випарник дизельного палива |
| R1 | Резерв |
| R2 | Реле звукового сигналу (Мікрореле) |
| R3 | Реле випаровувача для дизелю |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
| R7 | Реле живлення – Обігрів переднього скла |
| R8 | Резерв |
| R9 | Реле омивача фар |
| R10 | Реле стартера |
| R11 | Муфта компресора кондиціонера – Реле |
| R12 | Реле живлення – Вентилятор охолодження |
| R13 | Нагрівач вентилятора – міні-реле |
| R14 | Реле управління двигуном |
| R15 | Реле живлення – Обігрів заднього скла |
| R16 | Реле живлення – Запалювання |
За прикурювач відповідає запобіжник номер F15 на 20А.
Пасажирський салон

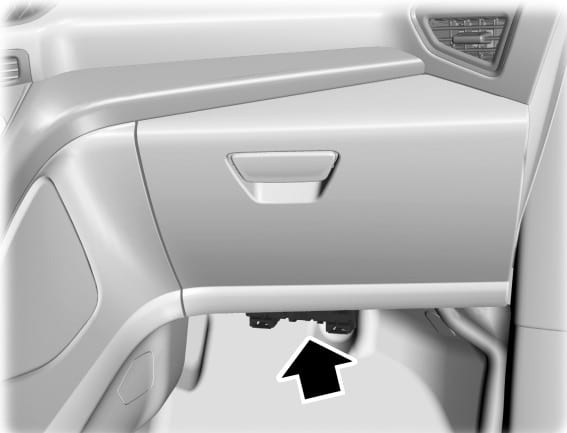

Він розташований під бардачком з боку пасажира.

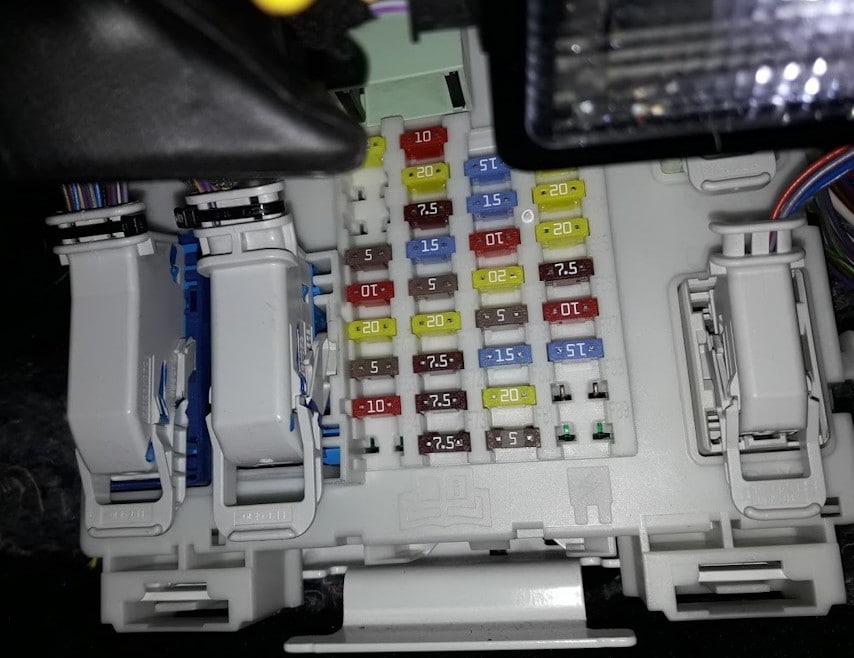

Фотографія

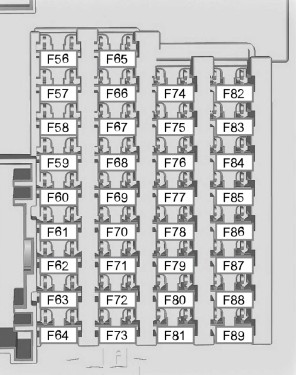

Diagram
Appointment
| Позначення | Розшифровка українською мовою |
|---|---|
| 56 | 20A Паливний насос |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 5A Приймач пасивної системи протиугінного захисту |
| 60 | 10A Лампа освітлення салону, блок перемикачів дверей водія, освітлення бардачка, блок перемикачів на стелі |
| 61 | 20A Прикурювач, Живлення розетки |
| 62 | 5A Автоматичні двірники, автозатемнення дзеркала |
| 63 | 10A Система адаптивного круїз-контролю (фронтальний модуль датчиків) |
| 64 | Резерв |
| 65 | 10A Відмикання замка задніх дверей (ліфтова кришка) |
| 66 | Резерв |
| 67 | 7,5A Модуль SYNC, багатофункціональний дисплей, GPS модуль |
| 68 | 15A Електронний замок рульової колонки |
| 69 | 5A Панель приладів |
| 70 | Резерв |
| 71 | 10A Блок управління опалювачем (ручний модуль управління в системі кондиціонування/опалення), двозонний електронний автоматичний клімат-контроль |
| 72 | 7.5A Модуль керма |
| 73 | 5A Роз’єм для діагностики, окрема аудіосистема |
| 74 | 15A Фари дальнього світла |
| 75 | 15A Протитуманні фари / підсвічування |
| 76 | 10A Лампа заднього ходу |
| 77 | 20A Насос омивача |
| 78 | 5A Замок запалювання, кнопка старту |
| 79 | 15A Аудіосистема, навігаційний DVD-програвач, сенсорний екран, кнопка аварійної сигналізації, кнопка блокування дверей |
| 80 | 20A Прозорий люк |
| 81 | 5A Радіоприймач RF, датчик внутрішнього руху |
| 82 | 20A Насос омивача |
| 83 | 20A Центральна система блокування |
| 84 | 20A Забезпечення розблокування дверей, Подвійне блокування |
| 85 | 7,5A Замок запалювання |
| 86 | 10A Модуль подушок безпеки, система розпізнавання пасажира, індикатор деактивації подушки пасажира |
| 87 | Резерв |
| 88 | Резерв |
| 89 | Резерв |
Багажне відділення

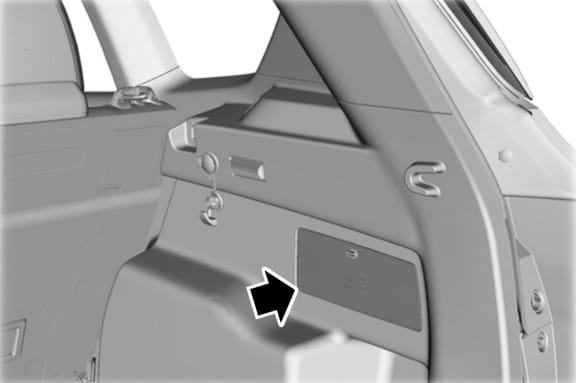

Він розташований у багажному відділенні за нішею шасі та закритий захисною кришкою.

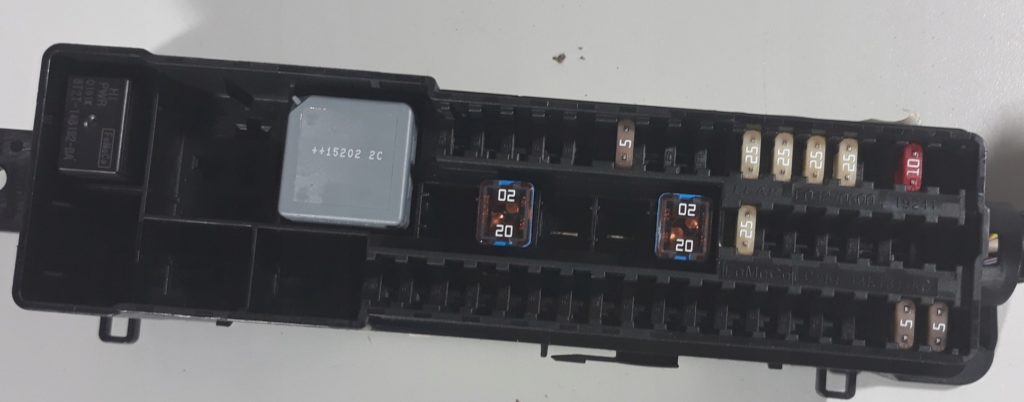

Фотографія

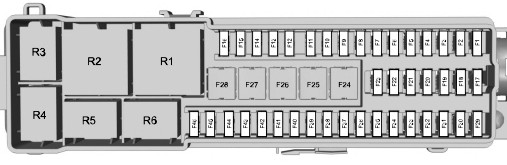

Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | 5A Система безконтактного відкривання задніх дверей |
| F2 | 10A Модуль безключового доступу |
| F3 | 5A Дверні ручки автомобіля з дистанційним безключовим доступом |
| F4 | 25A Модуль керування лівих передніх дверей |
| F5 | 25A Модуль керування правих передніх дверей |
| F6 | 25A Модуль керування лівих задніх дверей |
| F7 | 25A Модуль керування правих задніх дверей |
| F8 | Резерв |
| F9 | 25A Мотор сидіння водія |
| F10 | Резерв |
| F11 | 5A Задній акумулятор котушки реле запалювання |
| F12 | 10A Система управління мікрокліматом (автомобілі з системою автостарт-стоп) |
| F13 | 5A Панель приладів (автомобілі з системою автостарт-стоп) |
| F14 | 7.5A Дисплей мультимедіа, модуль SYNC, модуль GPS (автомобілі з системою автостарт-стоп) |
| F15 | 15A Аудіосистема (автомобілі з системою автостарт-стоп) |
| F16 | Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | Резерв |
| F20 | Резерв |
| F21 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 30A Додаткові розетки змінного та постійного струму |
| F24 | 20A Задні допоміжні розетки |
| F25 | 25A Двері з електроприводом, що відкриваються вгору |
| F26 | 40A Прилад для буксирування причепа |
| F27 | 20A Додаткові розетки багажного відділення |
| F28 | Резерв |
| F29 | 5A Система моніторингу сліпих зон, передній сенсор відеокамери, адаптивний круїз-контроль, камера паркування, сигнал запалювання модуля контролю якості напруги |
| F30 | 5A Система допомоги паркування |
| F31 | Резерв |
| F32 | 5A Сигнал запалювання додаткових розеток постійного та змінного струму |
| F33 | Резерв |
| F34 | 20A Обігрів сидіння водія |
| F35 | 20A Обігрів сидіння переднього пасажира |
| F36 | Резерв |
| F37 | Резерв |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | Резерв |
| F43 | Резерв |
| F44 | Резерв |
| F45 | Резерв |
| F46 | 10A Система моніторингу сліпих зон, передній сенсор відеокамери, адаптивний круїз-контроль, камера паркування (автомобілі з системою автостарт-стоп) |
| R1 | Реле живлення – вимикач запалювання |
| R2 | Резерв |
| R3 | Резерв |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
На нашому YouTube-каналі є відео на цю тему.
