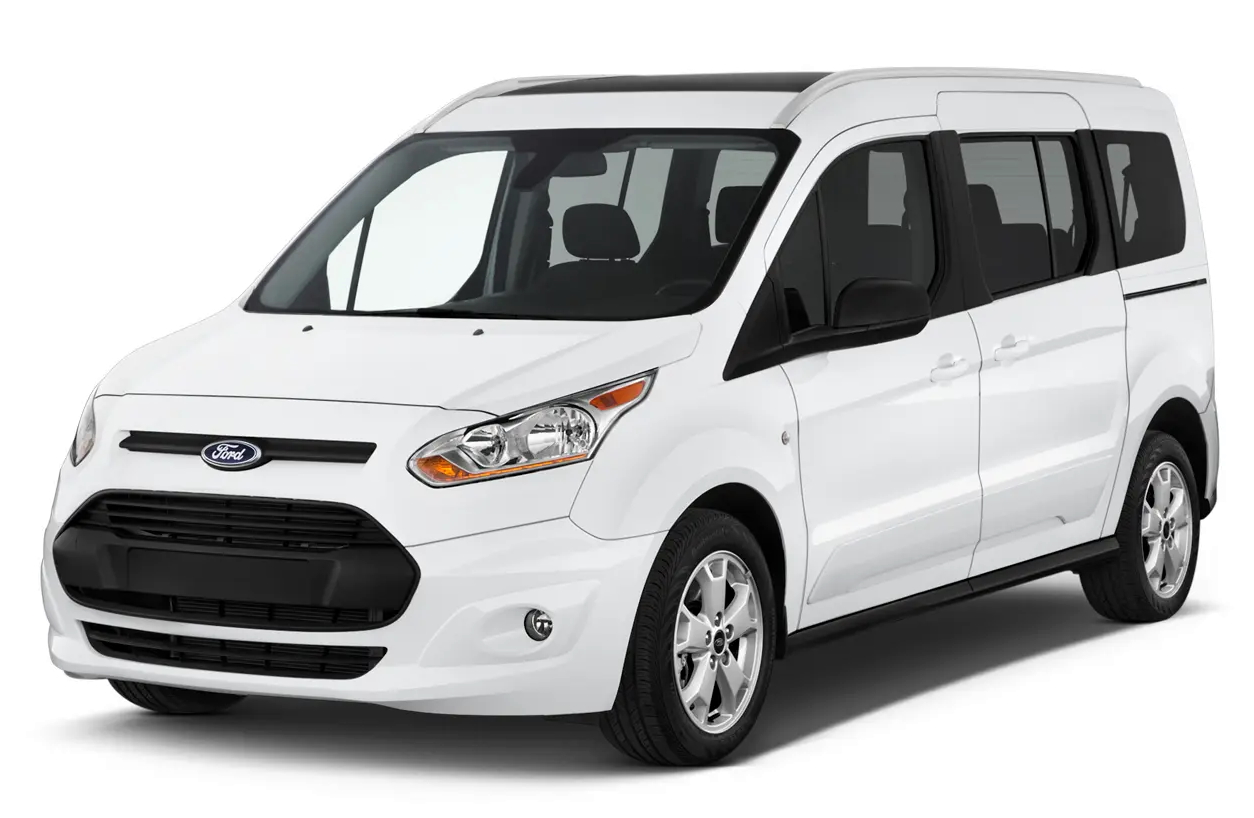

Друге покоління Форд Транзит Коннект and Форд Турнео Коннект був випущений у 2013, 2014, 2015, 2016, 2017, 2018 роках. У наступній публікації ви знайдете інформацію про блоки запобіжників та реле Ford Transit Connect 2, де вони розташовані, схеми та фотографії. Ми також додаємо запобіжник прикурювача.
Дизайн коробок та кількість елементів у них може відрізнятися від представленого та залежить від року випуску та рівня комплектації.
Пасажирський салон

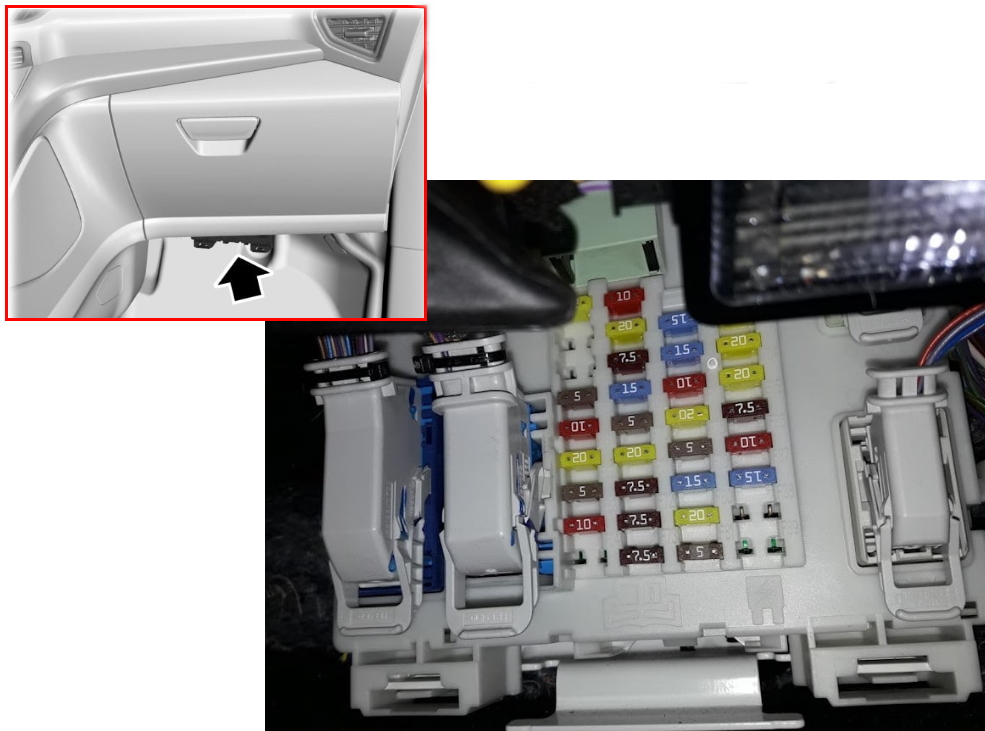

Блок запобіжників у салоні розташований під бардачком з боку пасажира.

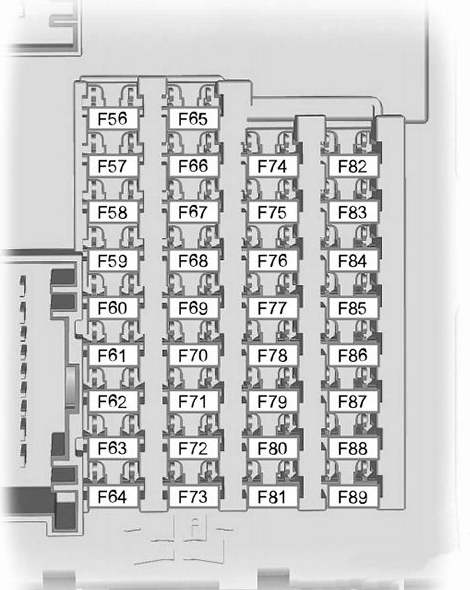

Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| F56 | 20A Паливний насос. |
| F57 | Не використовується. |
| F58 | Не використовується. |
| F59 | 5A Пасивна протиугінна система (трансивер). |
| F60 | 10A Лампа салону. Блок перемикачів на дверях водія. Лампа бардачка. Блок вимикачів над головою. |
| F61 | 20A Не використовується (резерв) / 20A Прикурювач, Потужнісна розетка |
| F62 | 5A Автоматичні двірники. Дзеркало заднього виду з автоматичним затемненням. |
| F63 | Не використовується. |
| F64 | Не використовується. |
| F65 | 10A Відкриття задніх дверей. |
| F66 | 20A Двійна блокування і реле розблокування дверей водія. |
| F67 | 7,5A SYNC. Інтерфейсний модуль переднього дисплея. Модуль GPS. |
| F68 | Не використовується. |
| F69 | 5A Панель приладів. |
| F70 | 20A Реле центрального замка. |
| F71 | 10A Головка керування підігрівом (ручний кондиціонер). Подвійне автоматичне керування температурою. |
| F72 | 7,5A Модуль рульового колеса. |
| F73 | 7,5A Роз’єм діагностичної шини. Сигналізатор з резервним живленням. |
| F74 | 15A Фара дальнього світла. |
| F75 | 15A Передні протитуманні фари. |
| F76 | 10A Лампа заднього ходу. |
| F77 | 20A Насос омивача. |
| F78 | 5A Замок запалювання. |
| F79 | 15A Аудіосистема. Система DVD-навігації. Сенсорний екран. Вимикач аварійної сигналізації. Перемикач блокування дверей. |
| F80 | Не використовується. |
| F81 | 5A Люк на даху з електричним приводом. |
| F81 | 5A Датчик руху в салоні. |
| F82 | 20A Насос омивача. |
| F83 | 20A Центральний замок. |
| F84 | 20A Запобіжник заземлення DD FF для розблокування. Подвійне блокування DD FF (запобіжник заземлення). |
| F85 | 7,5A Замок запалювання. |
| F86 | 10A Модуль подушок безпеки. Система класифікації пасажирів. Індикатор деактивації подушки безпеки пасажира. |
| F87 | Не використовується. |
| F88 | Не використовується. |
| F89 | Не використовується. |
Моторний відсік

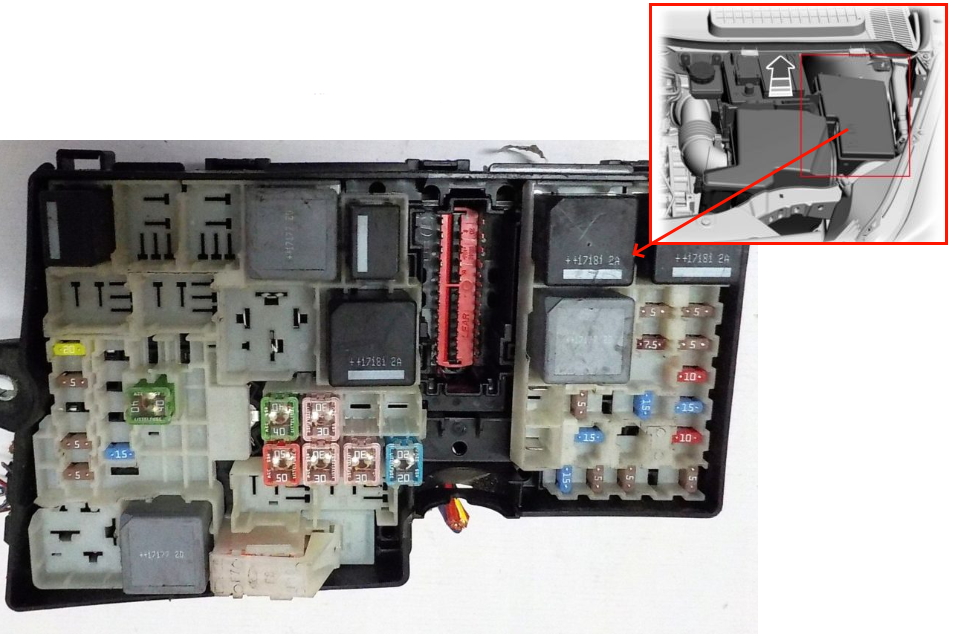

Під капотом блок запобіжників і реле розташований з лівого боку моторного відсіку та закритий захисною кришкою.

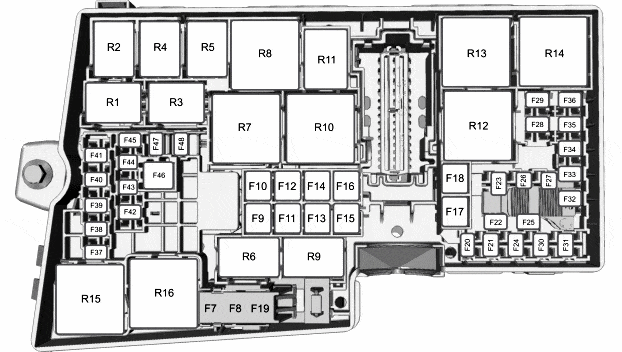

Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Не використовується. |
| F2 | Не використовується. |
| F3 | Не використовується. |
| F4 | Не використовується. |
| F5 | Не використовується. |
| F6 | Не використовується. |
| F7 | 40A Система антиблокувальних гальм. |
| F8 | 30A Система контролю стабільності. |
| F9 | 30A Обігрів заднього вікна. |
| F10 | 40A Мотор вентилятора. |
| F11 | 20A Додаткова розетка у задній частині салону. Додаткова розетка в багажному відділенні. |
| F12 | 30A Модуль управління трансмісією. |
| F13 | 30A Реле стартера. |
| F14 | 40A Правий обігрів лобового скла. |
| F15 | 20A Додаткова розетка в багажному відділенні. |
| F16 | 40A Обігрів лобового скла. |
| F17 | 20A Додаткова розетка у центральній консолі. |
| F18 | 40A Аксесуари (тільки для фургонів). |
| F19 | 5A Система антиблокувальних гальм. Контроль стабільності. |
| F20 | 15A Сигнал. |
| F21 | 5A Перемикач стоп-сигналу. |
| F22 | 15A Система моніторингу батареї (лише для двигуна 1.6 GTDI). |
| F22 | 10A Живлення модуля управління двигуном (лише для двигуна 2.5L). |
| F23 | 5A Котушки реле. |
| F24 | Не використовується. |
| F25 | 25A Блок управління дверима (лише для фургонів). |
| F26 | 5A Живлення реле управління двигуном (лише для двигуна 2.5L). |
| F27 | 15A Електромагніт зчеплення кондиціонера. |
| F28 | 25A Заднє скло з електричним підйомником. |
| F29 | 25A Переднє скло з електричним підйомником. |
| F30 | 5A Сигнал запалення (лише для фургонів). |
| F31 | 15A Вимикач лампи на таксі. |
| F32 | 15A Модуль електронного керування двигуном. |
| F33 | 10A Модуль електронного керування двигуном. |
| F34 | 10A Форсунки для палива. |
| F35 | 15A Блок живлення автомобіля. |
| F36 | 5A Активна решітка радіатора (лише для двигунів 1.6 GTDI і 2.5L). |
| F37 | 5A Реле енергозбереження. |
| F38 | 15A Модуль керування двигуном і трансмісією. |
| F39 | 10A Роз’єм блоку для таксі. |
| F40 | 5A Електронне рульове управління. |
| F41 | 20A Блок управління кузова. |
| F42 | 15A Задній склоочисник. |
| F43 | 15A Підігрів передніх сидінь (лише для фургонів). |
| F43 | 20A Аксесуари (тільки для фургонів). |
| F44 | 15A Модуль фар. |
| F44 | 5A Вимикач кондиціонера (таксі). |
| F45 | 10A Дзеркало заднього виду із електроприводом. |
| F46 | 40A Склоочисник лобового скла. |
| F47 | 7,5A Дзеркало з обігрівом. |
| F48 | 25A Блок управління кузова. |
| Реле | |
| R1 | Не використовується. |
| R2 | Сигнал. |
| R3 | Реле енергозбереження. |
| R4 | Обігрів заднього скла. |
| R5 | Задній склоочисник. |
| R6 | Не використовується. |
| R7 | Обігрів лобового скла. |
| R8 | Затримка аксесуарів. Живлення DCU в фургоні. |
| R9 | Реле (лише для фургонів). |
| R10 | Стартерний мотор. |
| R11 | Електромагніт зчеплення кондиціонера. |
| R12 | Вентилятор охолодження. |
| R13 | Мотор вентилятора. |
| R14 | Електронне керування двигуном. |
| R15 | Не використовується. |
| R16 | Запалення. |
Багажне відділення

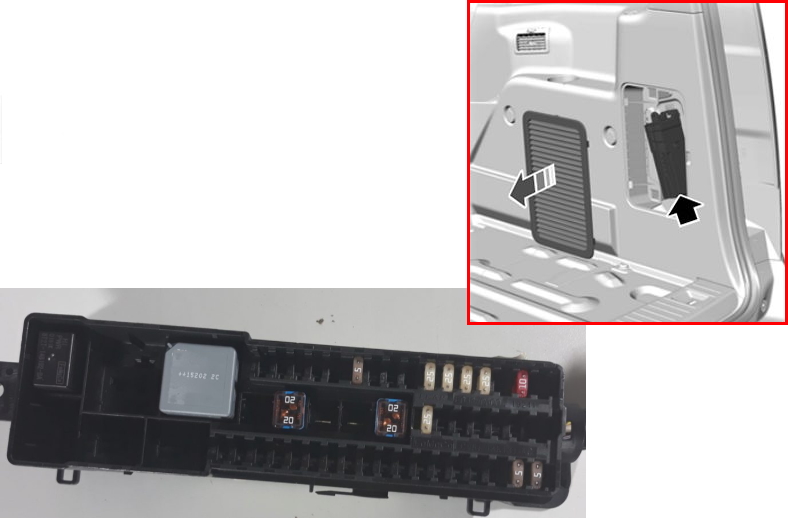

Блок запобіжників розташований у багажному відділенні за нішею шасі та закритий захисною кришкою.

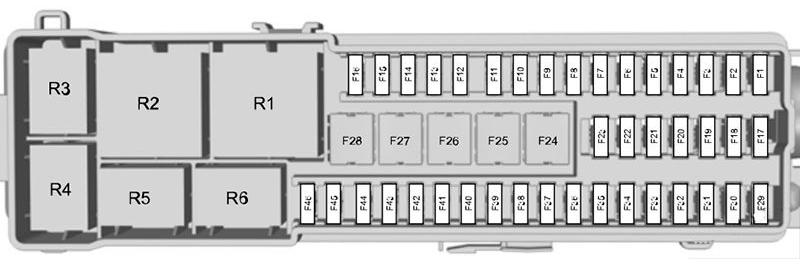

Diagram
Allocation
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | 10A Заднє опалення, вентиляція і система кондиціонування повітря. |
| F2 | 25A Регулятор сидіння водія. |
| F3 | 25A Модуль дверей водія. |
| F4 | 25A Модуль дверей пасажира. |
| F5 | Не використовується. |
| F6 | 25A Блок управління дверима задня ліва. |
| F7 | 25A Блок управління дверима задня права. |
| F8 | Не використовується. |
| F9 | Не використовується. |
| F10 | Не використовується. |
| F11 | Не використовується. |
| F12 | Не використовується. |
| F13 | Не використовується. |
| F14 | Не використовується. |
| F15 | Не використовується. |
| F16 | Не використовується. |
| F17 | Не використовується. |
| F18 | Не використовується. |
| F19 | Не використовується. |
| F20 | Не використовується. |
| F21 | Не використовується. |
| F22 | Не використовується. |
| F23 | Не використовується. |
| F24 | Не використовується. |
| F25 | 40A Задній мотор вентилятора. |
| F26 | 40A Аксесуари. Модуль причепа. |
| F27 | 40A Таксі. |
| F28 | Не використовується. |
| F29 | 5A Камера заднього огляду. |
| F30 | 5A Помічник паркування. |
| F31 | Не використовується. |
| F32 | Не використовується. |
| F33 | Не використовується. |
| F34 | 15A Підігрів сидіння водія. |
| F35 | 15A Підігрів сидіння пасажира. |
| F36 | Не використовується. |
| F37 | 20A Електричні жалюзі на вікнах. |
| F38 | 10A Таксі. |
| F39 | Не використовується. |
| F40 | 7,5A Заднє опалення. Живлення модуля вентиляції й кондиціонування повітря при включеному запалюванні. |
| F41 | 10A Роз’єм для таксі. |
| F42 | 20A Роз’єм для таксі. |
| F43 | Не використовується. |
| F44 | Не використовується. |
| F45 | Не використовується. |
| F46 | Не використовується. |
| Реле | |
| R1 | Вимикач запалювання. |
| R2 | Задній мотор опалення, вентиляції та кондиціонування повітря. Мотор вентиляції та кондиціонування повітря. |
| R3 | Не використовується. |
| R4 | Не використовується. |
| R5 | Не використовується. |
| R6 | Не використовується. |
Також на нашому YouTube-каналі є відео на цю тему. А якщо вам є що додати, пишіть у коментарях.
