Lexus GS 300 (Лексус ГС 300) 1. Перше покоління випускалося в 1991, 1992, 1992, 1993, 1994, 1995 та 1996 роках з позначеннями S140, S141, S 147. У цьому матеріалі ви можете знайти інформацію про розташування всіх електронних блоків управління, детальний опис запобіжників та реле Lexus GS 300, 350 1 покоління з їх фотографіями та схемами блоків. Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон

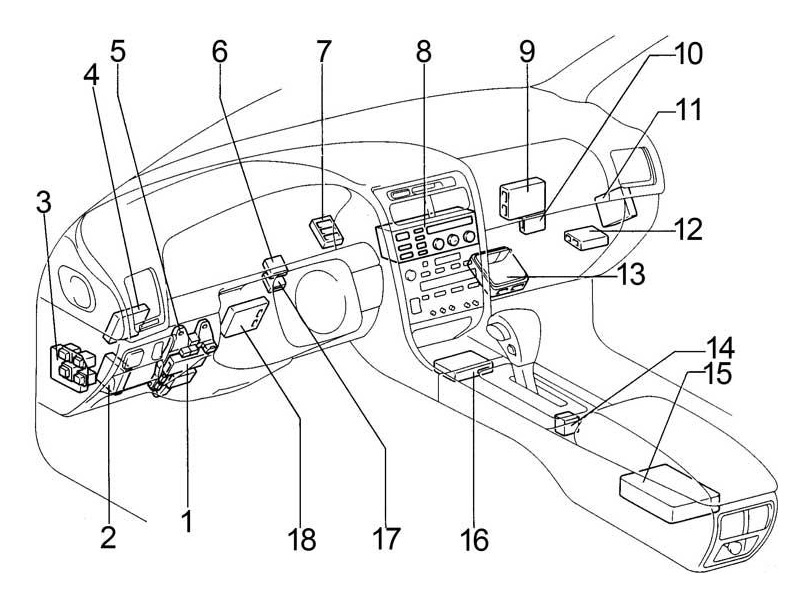

Розташування
Макет
Завдання
- Інтегроване реле
- Реле денних ходових вогнів
- Relay box
- Блок керування протиугінною системою
- Блок запобіжників
- Реле склоочисника
- Розподільний блок
- Блок керування кондиціонером
- Блок керування системою контролю тяги
- Підсилювач кондиціонера
- Блок керування антиблокувальною системою гальм та системою контролю тяги
- Реле обігрівача
- Блок керування двигуном (МКП) / Блок керування двигуном та автоматичною коробкою передач (АКП)
- Блок керування блокуванням важеля селектора
- Центральний блок подушок безпеки
- Блок керування круїз-контролем
- ЕБУ PPS
- ЕБУ нахилу та телескопічного приводу з електроприводом
Блок запобіжників
Він розташований внизу приладової панелі з боку керма, за захисною кришкою.
Звірте інформацію зі схемами на кришці коробки.

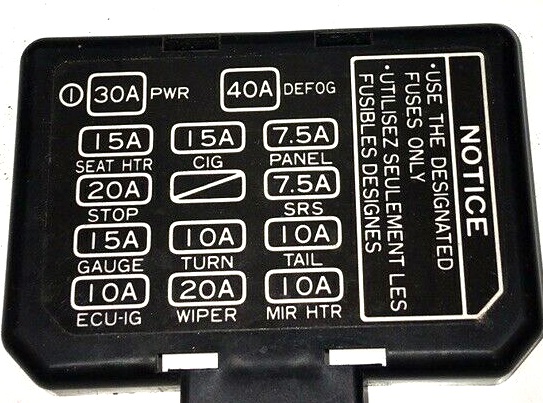

Тип 1
Діаграма

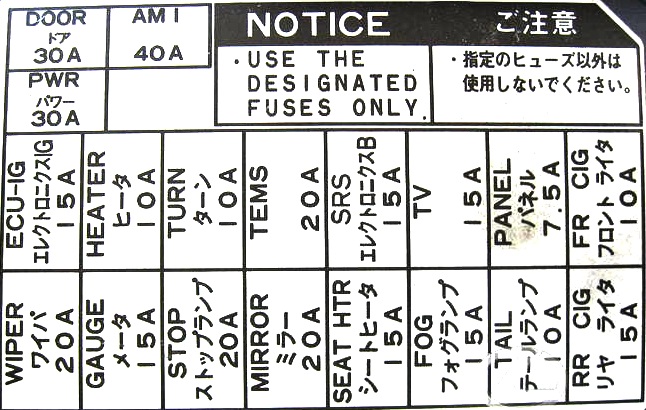

Тип 2

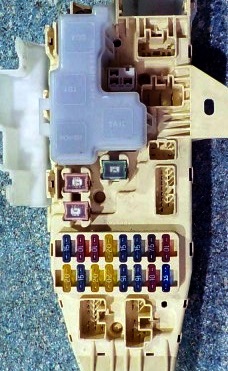

Фото
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| SEAT HTR | Підігрів сидінь |
| STOP | Стоп-сигнали, додатковий сигнал гальмування, блокування селектора передач, ABS, TRC, система багатоточкового впорскування пального / послідовної багатоточкової системи впорскування пального |
| GAUGE | Панель приладів, лампи заднього ходу, підігрів заднього скла, підігрів дзеркал, блок керування опаленням, кондиціонер, індикатори сервісу, попереджувальний зумер, система заряджання, індикатори автоматичної коробки передач, денні ходові вогні |
| ECU-IG | Блокування селектора передач, телефон, центральний замок, ремені безпеки, ABS, TRC, підсилювач керма, круїз-контроль, регулювання нахилу та висоти кермової колонки, антена, вентилятор охолодження, підсвітка панелі керування, автоматична система освітлення, селектор передач |
| CIG | Прикурювач (передній/задній), годинник, кондиціонер, аудіосистема, блокування селектора передач, система подушок безпеки (SRS), центральний замок, електродзеркала, антена, система захисту від викрадення |
| TURN | Поворотні сигнали |
| WIPER | Склоочисник і омивач лобового скла, очищувачі фар |
| PANEL | Індикатори автоматичної коробки передач, блок керування опаленням, аварійна сигналізація, підсвітка бардачка, підсвітка попільнички, годинник, підсвітка прикурювача, аудіосистема, селектор передач, підсвітка панелі приладів, денні ходові вогні |
| SRS | Система подушок безпеки (SRS) |
| TAIL | Габаритні вогні, підсвітка номерного знака |
| MIR HTR | Підігрів дзеркал |
| POWER | Електросклопідйомники, люк, електричні сидіння, центральний замок, регулювання колонки керування, реле живлення (POWER) |
| DEFOG | Підігрів заднього скла, запобіжник: “MIR HTR” |
| DOOR | Двері, центральний замок |
За прикурювач відповідає запобіжник, позначений як CIG.
Реле
Реле можна встановити на задній панелі пристрою.

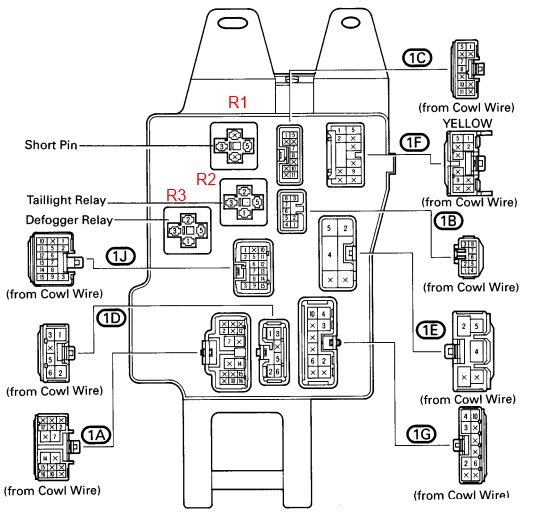

Схема
Функції
- Короткий штифт R1
- R2 Габаритний ліхтар
- R3 Підігрів заднього скла

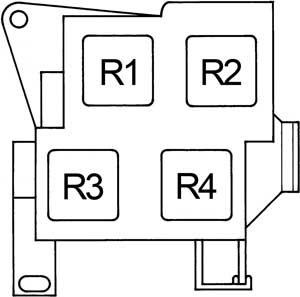

Relay box
Діаграма
Захищені кола
| Позначення | Розшифровка українською мовою |
|---|---|
| R1 | Миготливий сигнал повороту |
| R2 | Система денного світла №4 |
| R3 | Протитуманна фара |
| R4 | Основне живлення |

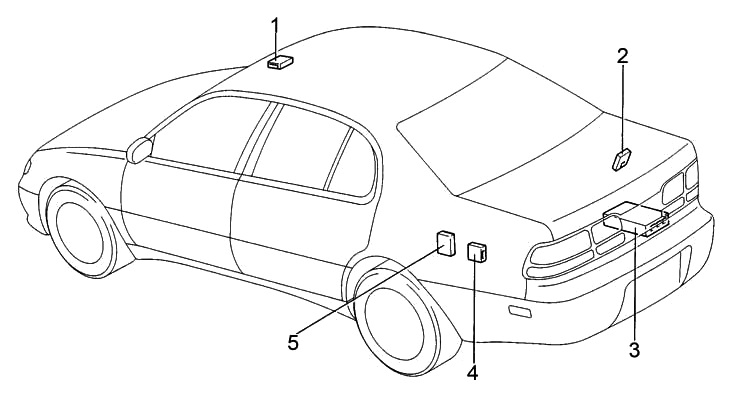

Додаткові елементи
Діаграма
Призначення
- Реле керування люком на даху
- Бездротовий блокувальний блокувальник дверей
- Стереокомпонентний підсилювач
- Мотор та реле автоматичної антени
- ЕБУ паливного насоса
Моторний відсік

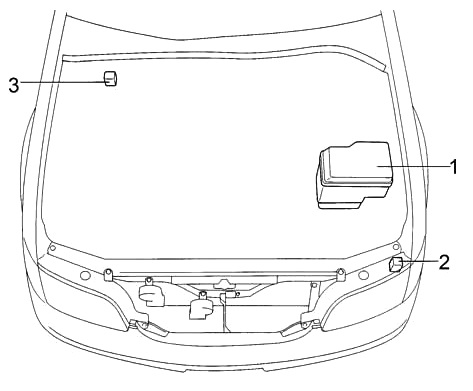

Розташування
Макет
Декодування
- Блок запобіжників і реле
- Реле очищувача фар
- Реле тягового соленоїда
Блок запобіжників і реле

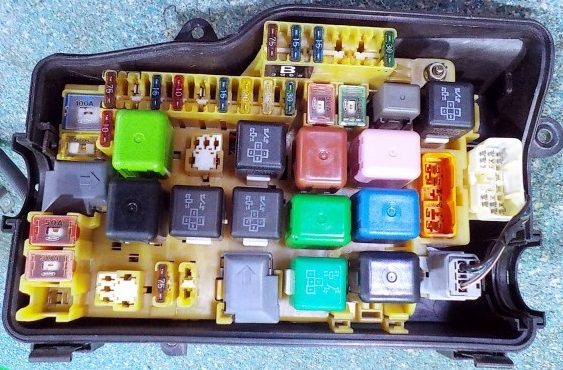

Приклад фото

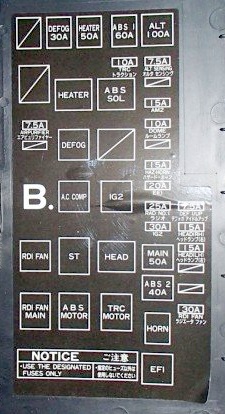

Схема з обкладинки коробки

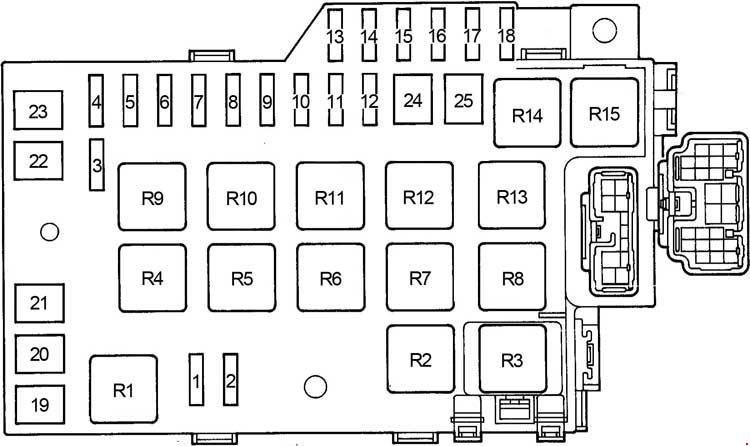

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 15A FOG – Протитуманні фари |
| 2 | 7,5A DRL – Денні ходові вогні |
| 3 | 10A TRAC – Система контролю тяги |
| 4 | 10A DOME – Освітлення салону, люк, круїз-контроль, індикатор відкритих дверей, персональне освітлення, освітлення багажника, освітлення дверей, підсвічування під ніг, підсвічування замка запалювання, годинник ABS, антена, аудіосистема, протиугінна система, управління бездротовим пультом |
| 5 | 7,5A ECU-B – Система бездротового управління, ABS, TRC, круїз-контроль, денні ходові вогні, кондиціонер |
| 6 | 7,5A ALT SENSING – Система зарядки |
| 7 | 15A AM2 – Система багатоточкового впорскування палива / послідовне багатоточкове впорскування, система подушок безпеки SRS, індикатор зарядки батареї, система запалювання, панель приладів, сервісні індикатори, сигнали попередження |
| 8 | 15A TEL – Телефон |
| 9 | 20A HAZ. HORN – Аварійна сигналізація, звуковий сигнал |
| 10 | 20A EFI – Блок управління автоматичною коробкою передач, система впорскування палива |
| 11 | 25A RADIO NO. 1 – Аудіосистема, антена |
| 12 | 30A IG2 – Система запалювання |
| 13 | 7,5A OBD II – 1996-1997: Діагностичний роз’єм |
| 14 | 15A HEAD RH – Правий передній фаровий ліхтар |
| 10A HEAD RH-UPR – Правий дальній світло | |
| 15 | 15A HEAD LH – Лівий передній фаровий ліхтар |
| 10A HEAD LH-UPR – Лівий дальній світло | |
| 16 | 10A HEAD RH-LWR – Правий ближній світло |
| 17 | 10A HEAD LH-LWR – Лівий ближній світло |
| 18 | 30A RDI FAN – Вентилятор радіатора |
| 19 | – |
| 20 | 40A AM1 – Замок запалювання, запобіжники: «ECU-IG», «WIPER», «GAUGE», «TURN», «SEAT-HTR», «CIG» |
| 21 | 50A HEATER – Реле обігрівача |
| 22 | 60A ABS – Головне реле вентилятора, реле системи контролю тяги, реле антиблокувальної системи гальм |
| 23 | 100A ALT – Реле габаритів, генератор, запобіжники: «FOG», «AM1», «HEATER», «DEFOG», «ABS», «STOP», «SRS», «POWER» |
| 24 | 50A MAIN – Реле фар, реле денних ходових вогнів №2, реле стартера |
| 25 | 40A ABS No.2 – Мотор контролю тяги, мотор антиблокувальної системи гальм |
| Реле | |
| R1 | Система денних ходових вогнів №3 |
| R2 | Вентилятор радіатора |
| R3 | Система денних ходових вогнів №2 |
| R4 | Реле обігрівача |
| R5 | Короткозамикач |
| R6 | Муфта компресора кондиціонера |
| R7 | Стартер |
| R8 | Мотор ABS |
| R9 | Соленоїд ABS |
| R10 | Головний вентилятор радіатора |
| R11 | Запалювання (IG2) |
| R12 | Фарове реле |
| R13 | Двигун контролю тяги |
| R14 | Звуковий сигнал |
| R15 | Електронний блок уприскування палива (EFI) |
