Lexus UX – це преміальний компактний кросовер, доступний у 2018, 2019, 2020, 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027 роках випуску з різними типами двигунів, такими як 200, 250h, 260h та 300e. За цей час модель отримала рестайлінг. У нашій публікації ви можете знайти опис запобіжників та реле Lexus UX зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи. Зверніть увагу на запобіжник, що відповідає за прикурювач.
Позначення запобіжників та реле, а також їх розташування в блоках може відрізнятися від представленого та залежить від року випуску, регіону поставки та рівня електрообладнання вашого автомобіля.
Зміст
- 1 Пасажирський салон
- 2 Моторний відсік
- 2.1 Головний блок запобіжників
- 2.2 Додатковий блок запобіжників
Зміст статті
Пасажирський салон

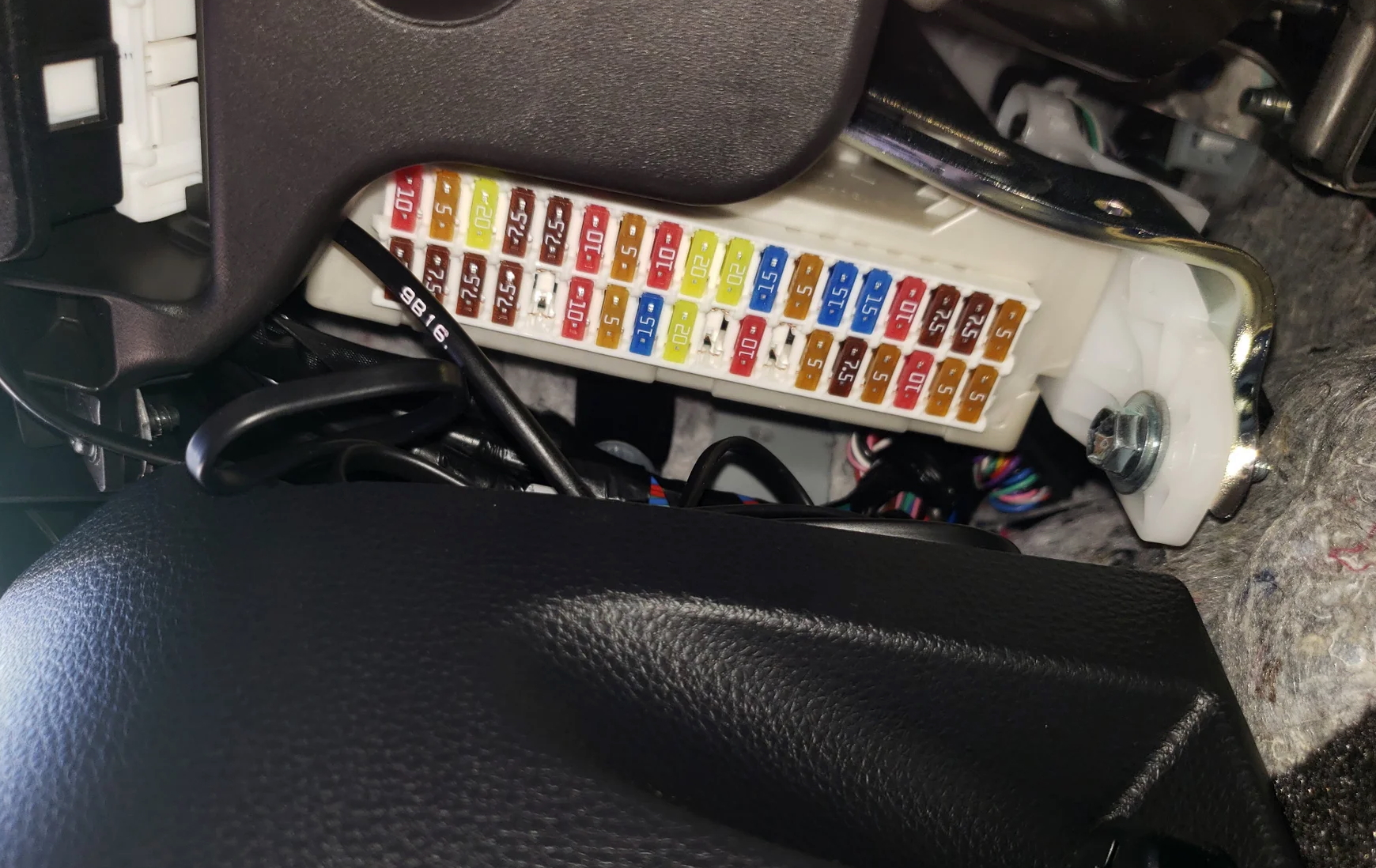

У салоні автомобіля блок запобіжників розташований з лівого боку під панеллю приладів. Для доступу до нього необхідно зняти захисну кришку.
Праворуль
Фото, наприклад.

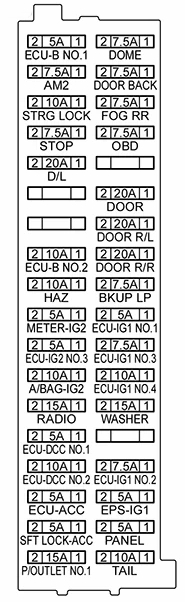

Діаграма
Type 1

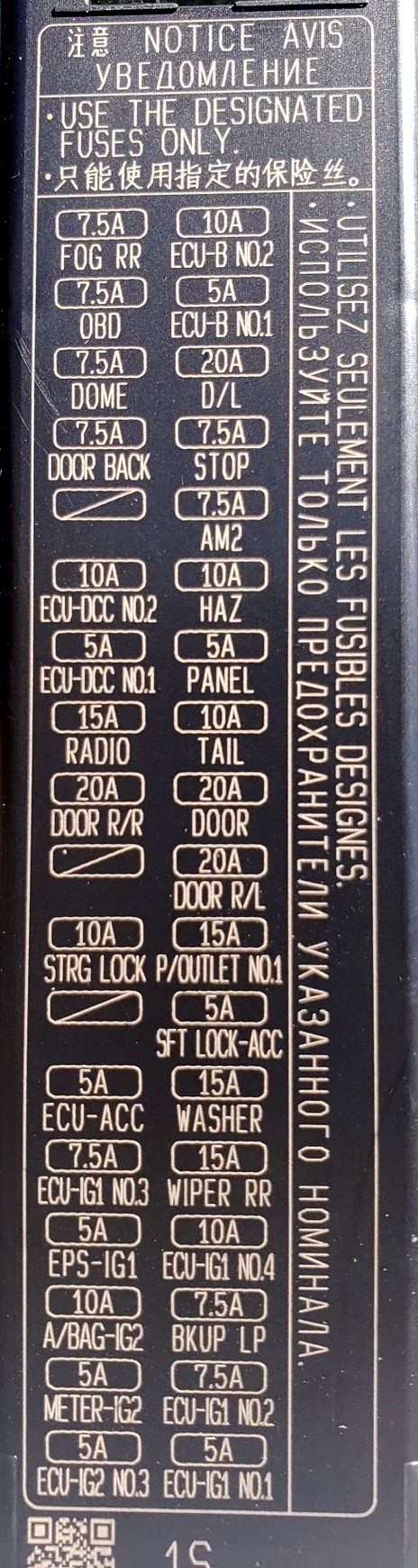

Type 2
Завдання
- 7.5A FOG RR – Задні протитуманні фари
- 7.5A OBD – Бортова діагностика
- 7.5A DOME – Внутрішнє освітлення та підсвічування
- 10/5A ECU-DCC – Блок керування двигуном
- 15A РАДІО – Радіо та аудіосистема
- 20A DOOR R/R – Задні праві двері
- 10A STRG LOCK – Блокування керма
- 5A ECU-ACC – Блок керування двигуном
- 7.5A ECU-IG1 – Блок керування двигуном
- 5A EPS-IG1 – Блок електропідсилювача керма
- 10A A/BAG-IG2 – Подушка безпеки
- 5A METER-IG2 – Вимірювальні прилади
- 5A ECU-IG2 – Блок керування двигуном
- 10/5A ECU-B – Блок керування двигуном
- 20A D/L – Система блокування дверей
- 7.5A СТОП – Сигнали зупинки
- 7.5A AM2 – Система запуску
- 10A HAZ – Система аварійної сигналізації
- 5A ПАНЕЛЬ – Панель приладів
- 10A ЗАДНІЙ БАГАЖНИК – Фари, підсвічування приладів та номерного знака
- 20A ДВЕРІ – Двері
- 20A DOOR R/L – Задні ліві двері
- 15A РОЗЕТКА 1 – Додаткова розетка (прикурювач)
- 5A SFT LOCK-ACC – Блокування перемикача передач
- 15A ПРАЛЬНА МАШИНА – Пральна машина
- 15A ЩІЛЬНИК – Очищувач
- 7.5A BKUP LP – Ліхтарі заднього ходу, Аудіосистема, Монітор, Навігація
Запобіжник із позначкою P/OUTLET відповідає за прикурювач.
У верхній частині блоку можуть бути встановлені запобіжники на 30 А, що відповідають за електросклопідйомники (POW) та електропривод сидінь (P/SEAT) і люк у даху (S/ROOF).
Моторний відсік
Головний блок запобіжників
Під капотом у моторному відсіку з лівого боку знаходиться головний блок із запобіжниками та реле.
Type 1
Звірте призначення елементів зі схемами на звороті обкладинки.
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| ABS MTR NO.1 | 50A ABS, Система утримання гальм, Електричний стоянковий гальмо, Асистент старту на підйомі, TRC, VSC |
| ABS-MAIN | 30A ABS, Система утримання гальм, Електричний стоянковий гальмо, Асистент старту на підйомі, TRC, VSC |
| AMP NO.1 | 20A Аудіосистема, навігаційна система, система моніторингу заднього огляду |
| AMP NO.2 | 20A Аудіосистема, навігаційна система, система моніторингу заднього огляду |
| BATT-S | 5A Зарядка, Система запуску та зупинки |
| BBC NO.1 | 30A Система запуску та зупинки |
| BBC NO.2 | 30A Система запуску та зупинки |
| D INJ | 20A Круїз-контроль, CVT та індикатор перемикання передач, управління двигуном |
| D/C CUT | 30A Джерело живлення |
| DCM/MAYDAY | 7.5A Система телематики |
| DEF | 50A Нагрівач дзеркал, обігрів заднього скла |
| DEICER | 15A Обігрівач переднього вікна |
| DOOR DBL/L | 20A Подвійне блокування, система подвійного блокування |
| DRL | 10A Фари, регулювання рівня фар |
| ECU-B NO.3 | 7.5A Круїз-контроль, CVT та індикатор перемикання передач, управління двигуном |
| ECU-IG2 NO.1 | 10A Круїз-контроль, CVT та індикатор перемикання передач, управління двигуном |
| EFI NO.2 | 10A Охолоджувальний вентилятор |
| EFI NO.2 | 15A Охолоджувальний вентилятор, Круїз-контроль, CVT та індикатор перемикання передач, управління двигуном |
| EFI NO.3 | 10A Круїз-контроль, CVT та індикатор перемикання передач, управління двигуном, Система запуску та зупинки |
| EFI NO.4 | 10A Круїз-контроль, CVT та індикатор перемикання передач, управління двигуном |
| EFI-MAIN NO.1 | 20A Охолоджувальний вентилятор, круїз-контроль, CVT та індикатор перемикання передач, радарний круїз-контроль, управління двигуном, система запуску та зупинки |
| EFI-MAIN NO.1 | 30A Охолоджувальний вентилятор, круїз-контроль, CVT та індикатор перемикання передач, управління двигуном |
| EFI-MAIN NO.2 | 30A Круїз-контроль, CVT та індикатор перемикання передач, управління двигуном |
| EPS | 80A EPS |
| ETCS | 10A Круїз-контроль, CVT та індикатор перемикання передач, динамічний радарний круїз-контроль, управління двигуном |
| FAN NO.1 | 30A Охолоджувальний вентилятор |
| FAN NO.2 | 30A Охолоджувальний вентилятор |
| FOG FR | 10A Протитуманні фари |
| FUEL OPN | 10A Відкривання люка паливного бака |
| H-LP CLN | 30A Очисник фар |
| H-LP HI | 7.5A Фари, регулювання рівня світлового пучка |
| H-LP LH | 10A Автоматичне управління фарами, фари, регулювання рівня фар, очисник фар, система автоматичного вимкнення фар, нагадування про світло |
| H-LP LH | 20A Автоматичне управління фарами, фари, регулювання рівня фари, очисник фар, освітлення, система автоматичного вимкнення фар, нагадування про світло, задні ліхтарі, покажчики повороту та сигнал аварійного освітлення |
| H-LP RH | 10A Фари, регулювання рівня світлового пучка |
| H-LP RH | 20A Фари, регулювання рівня світлового пучка, освітлення, задні ліхтарі, покажчики повороту та сигнал аварійного освітлення |
| H-LP SHADE | 7.5A Фари, регулювання рівня світлового пучка |
| HORN | 10A Сирена, протиугінний захист |
| HTR | 40A Автоматичний кондиціонер |
| HTR | 50A Автоматичний кондиціонер, ручний кондиціонер |
| IG2-MAIN | 25A Джерело живлення |
| IGN | 15A Запалювання |
| IGN/INJ | 20A Поєднаний індикатор, круїз-контроль, CVT та індикатор перемикання передач, управління двигуном, запалювання |
| J/B-B | 50A Джерело живлення |
| MIR HTR | 10A Обігрівач дзеркал, обігрівач заднього скла |
| PTC HTR NO.1 | 50A Автоматичний кондиціонер, ручний кондиціонер |
| PTC HTR NO.2 | 30A Автоматичний кондиціонер, ручний кондиціонер |
| PTC HTR NO.3 | 30A Автоматичний кондиціонер, ручний кондиціонер |
| S/HTR F/L | 15A Підігрів сидіння |
| S/HTR F/R | 15A Підігрів сидіння |
| S/HTR-MAIN | 30A Підігрів сидіння |
| S-HORN | 7.5A Система протиугінного захисту |
| ST | 30A Система доступу та запуску, іммобілайзер, пуск, блокування рульового колеса, система запуску та зупинки, бездротове управління замком дверей |
| STRG HTR | 15A Підігрів рульового колеса |
| TOWING-ALT | 30A Додатковий роз’єм (буксирування причепа) |
| TOWING-B | 30A Додатковий роз’єм (буксирування причепа) |
| VLVMATIC | 30A Круїз-контроль, CVT та індикатор перемикання передач, управління двигуном |
| WASHER-S | 5A Очисник фар |
| WIPER | 30A Передні склоочисники та омивачі |
| WIPER-S | 5A Круїз-контроль, CVT та індикатор перемикання передач, управління двигуном |

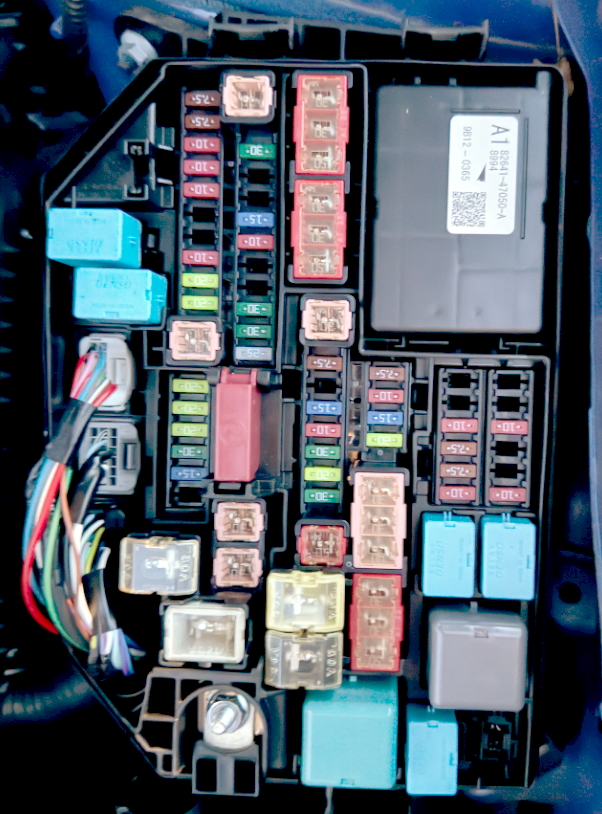

Type 2
Фото, наприклад

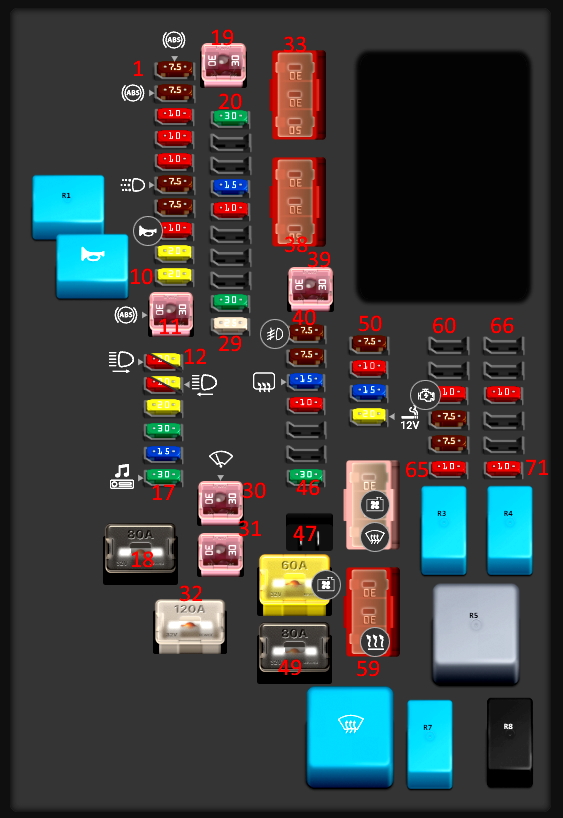

Діаграма
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| ABS NO.2 | Система антиблокування гальм (Модуль 2) |
| ABS NO.3 | Система антиблокування гальм (Модуль 3) |
| S-HORN | Сигнал (клаксон) |
| EFI NO.1 | Система впорскування палива (Модуль 1) |
| TV NO.2 | Телевізійна система (Модуль 2) |
| DRL | Денні ходові вогні |
| H-LP SHADE | Затемнення передніх фар |
| HORN | Сигнал (клаксон) |
| D INJ | Пряме впорскування палива |
| IG2-MAIN | Основний запалювальний контур (Модуль 2) |
| ABS-MAIN | Основний контур системи антиблокування гальм |
| H-LP RH [w/o Headlight ECU Sub-Assembly] | Права передня фара (без блоку управління фарами) |
| H-LP RH [w/ Headlight ECU Sub-Assembly] | Права передня фара (з блоком управління фарами) |
| H-LP LH [w/o Headlight ECU Sub-Assembly] | Ліва передня фара (без блоку управління фарами) |
| H-LP LH [w/ Headlight ECU Sub-Assembly] | Ліва передня фара (з блоком управління фарами) |
| VVT | Змінення фаз газорозподілу |
| EFI-MAIN NO.3 | Основний контур системи впорскування палива (Модуль 3) |
| INV W/PMP | Інвертор водяного насоса |
| AMP | Аудіопідсилювач |
| EPS | Електропідсилювач керма |
| ABS MTR NO.3 | Мотор системи антиблокування гальм (Модуль 3) |
| D/C CUT | Відключення постійного струму |
| TV | Телевізійна система |
| FUEL OPN | Відкриття паливного бака |
| EFI-MAIN NO.1 | Основний контур системи впорскування палива (Модуль 1) |
| EFI-MAIN NO.2 | Основний контур системи впорскування палива (Модуль 2) |
| WIPER | Склоочисники |
| EPB NO.1 | Електронне гальмо стоянки (Модуль 1) |
| DC/DC | Перетворювач DC/DC |
| ABS MTR NO.1 | Мотор системи антиблокування гальм (Модуль 1) |
| ABS MTR NO.2 | Мотор системи антиблокування гальм (Модуль 2) |
| J/B-B | Блок з’єднань (B) |
| PBD | Електропривід задніх дверей |
| FOG FR | Передні протитуманні фари |
| ECU-ACC NO.3 | Блок керування аксесуарами (Модуль 3) |
| DEICER | Знепескувач скла |
| STRG HTR | Обігрівач керма |
| S/HTR-MAIN | Основний контур обігрівача сидінь |
| FAN NO.1 | Охолоджувальний вентилятор (Модуль 1) |
| J/B-AM | Блок з’єднань (AM) |
| ECU-ACC NO.2 | Блок керування аксесуарами (Модуль 2) |
| ECU-IG1 NO.5 | Блок запалювання (Модуль 5) |
| AVS | Адаптивна змінна підвіска |
| P/OUTLET NO.2 | Розетка живлення (Модуль 2) |
| FAN NO.2 | Охолоджувальний вентилятор (Модуль 2) |
| DEF | Обігрівач заднього скла |
| H-LP CLN | Очисник фар |
| HTR | Обігрівач салону |
| IGN | Запалювання |
| ECU-IG2 NO.1 | Блок запалювання (Модуль 1) |
| EFI NO.3 | Система впорскування палива (Модуль 3) |
| EFI NO.2 | Система впорскування палива (Модуль 2) |
| MIR HTR | Обігрів дзеркал |
| EFI NO.4 | Система впорскування палива (Модуль 4) |
| EFI-MAIN NO.2 | Основний релей системи впорскування (Модуль 2) |
| HORN | Реле сигналу |
| INV W/PMP | Реле інвертору водяного насоса |
| D INJ | Реле прямого впорскування |
| EFI-MAIN NO.3 | Реле основного модуля EFI (Модуль 3) |
| DEF | Реле обігрівача заднього скла |
| EFI-MAIN NO.1 | Реле основного модуля EFI (Модуль 1) |
| S-HORN | Реле клаксону |

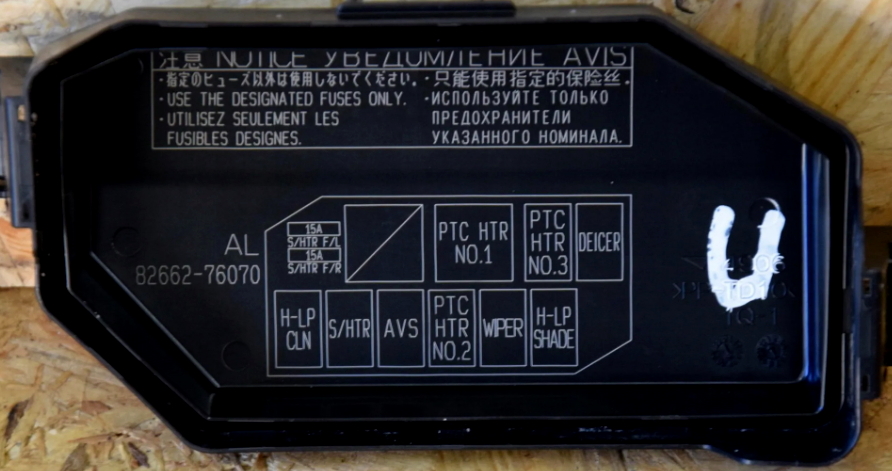

Додатковий блок запобіжників

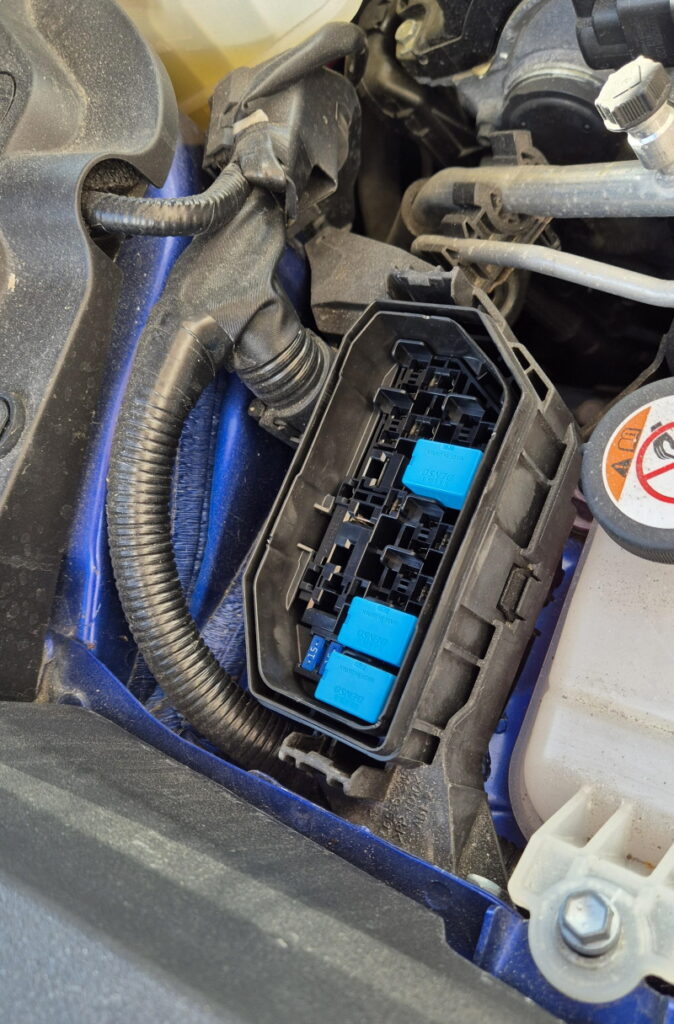

Цей агрегат можна встановити з іншого боку моторного відсіку.
Діаграма
Призначення
- AL: Генератор змінного струму (генератор змінного струму)
- S/HTR FR: Підігрів сидінь (передніх)
- PTC №1: Контроль температури (модуль 1)
- HTR: Обігрівач (обігрівач)
- РОЗМОРОЖУВАЧ: Обігрів вікон (розморожувач)
- H-LP CLN: Очищувач фар
- S/HTR: Підігрів сидінь
- AVS: Адаптивна підвіска
- HTR №2: Нагрівач (модуль 2)
- WIPER: Склоочисники
- H-LP SHADE: Регулювання яскравості фар.
На плюсовій клемі акумулятора є блок запобіжників високої потужності у вигляді плавких вставок.
- 140A BATT – Блок живлення, генератор змінного струму
- 120A DC/DC – круїз-контроль, гібридна система, система керування перемиканням передач
- EPS 80A – EPS
- 60A J/B-AM – Автоматичне керування освітленням, передня протитуманна фара, регулювання рівня фар, освітлення, система автоматичного вимкнення світла, нагадування про прохід світла, задній протитуманний ліхтар, габаритний ліхтар
