Лексус GX 460 являє собою 2-ге покоління модельного ряду GX, яке випускалося у 2010, 2011, 2012, 2012, 2013, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 роках з позначенням J150. За цей час модель отримала оновлення. У цій статті ви знайдете опис запобіжників та реле Lexus GX 460 зі схемами блоків запобіжників, їх фотографіями та розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон

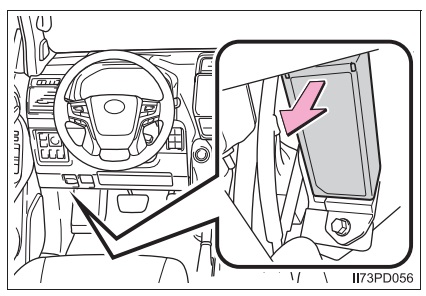

Головний блок запобіжників у салоні автомобіля розташований під панеллю приладів.

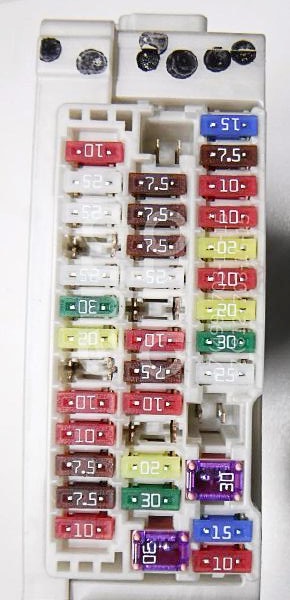

Фотоприклад виконання
Схема з кришки блоку

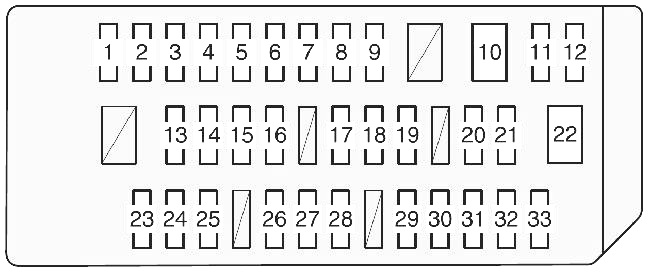

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 15A P / OUTLET – Електрична розетка |
| 2 | 7,5A ACC – Привод дзеркал заднього виду, BODY ECU, система кондиціювання повітря, аудіосистема, навігаційна система, асистент паркування, послідовний перемикач, задні ліхтарі, DSS#2 ECU, індикатор AT EFI ECU, ECU блокування важеля перемикання передач |
| 3 | 10A BKUP LP – Задні ліхтарі, аудіосистема, багатофункціональний дисплей, DSS#2 ECU, датчик допомоги при паркуванні |
| 4 | 10A TOWING BKLP – Причеп |
| 5 | 20A AVS – Система пневматичної підвіски |
| 6 | 10A KDSS ECU |
| 7 | 20A 4WD – Система 4WD, блокування заднього диференціала |
| 8 | 30A P / SEAT FL – Електропривід переднього сидіння (ліве) |
| 9 | 25A – Мотор замка дверей, відкривач люка на даху, BODY ECU |
| 10 | 30A PSB ECU |
| 11 | 15A TI and TE – Регулювання нахилу та відходу керма |
| 12 | 15A FOG FR – Протитуманні фари |
| 13 | 7,5A OBD – Діагностичний роз’єм |
| 14 | 7,5A A / C – Система кондиціювання повітря |
| 15 | 7,5A AM1 – Система запуску |
| 16 | 25A DOOR RL – Електросклопідйомник заднього лівого вікна |
| 17 | 10A ECU-IG NO.1 – Блокування важеля перемикання передач, VSC ECU, датчик керма, сенсор кута повороту, послідовний перемикач, ECU автоматичних склоочисників, реле заднього ходу, підігрів дзеркал заднього виду, регулювання керма, PSB ECU, DSS#1 ECU, передній радар, ECU підсилювача керма, AFS ECU |
| 18 | 7,5A IG1 – Передній поворотник, задній поворотник, бічний поворотник, трейлер, ALT, VSC, перемикач круїз-контролю |
| 19 | 10A ECU-IG NO.2 – Підігрів заднього скла, перемикачі підігріву сидінь, реле інвертора, система кондиціювання повітря, дзеркала, BODY ECU, додаткові перемикачі, DSS#2 ECU, ECU люка, перемикач панелі приладів, допоміжні датчики паркування, складні сидіння, ECU O/H IG, система запобігання обмерзанню, AFS ECU, D-модуль, датчик дощу, система пневматичної підвіски, P / SEAT IND |
| 20 | 20A S / HTR FR – Підігрів сидіння |
| 21 | 30A P / SEAT FR – Електропривід переднього сидіння (праве) |
| 22 | 30A DOOR P – Електросклопідйомник переднього вікна (з боку пасажира) |
| 23 | 10A DOOR – Електросклопідйомники |
| 24 | 25A DOOR D – Електросклопідйомник переднього вікна (з боку водія) |
| 25 | 25A DOOR RR – Електросклопідйомник заднього вікна (праве) |
| 26 | 25A S / ROOF – Люк на даху |
| 27 | 30A WIP – Склоочисники та омивач лобового скла |
| 28 | 20A WASHER – Омивачі лобового скла, склоочисники та омивач заднього скла |
| 29 | 10A COOLING – Охолоджуваний відсік |
| 30 | 10A IGN – EFI ECU, C / OPN RLV, VSC ECU, ECU подушок безпеки, система розумного доступу, ECU блокування керма, CAN gateway ECU |
| 31 | 7,5A GAUGE – Інструменти |
| 32 | 7,5A PANEL – Підсвічування перемикачів, освітлення бардачка, навігаційна система, аудіосистема, система кондиціювання повітря, перемикач дзеркал, перемикач складання сидінь, багатофункціональний дисплей, P / SEAT IND, SHIFT, охолоджуваний ящик |
| 33 | 10A TAIL – Передні габаритні вогні, задні вогні, освітлення номерного знака, EFI ECU, задні протитуманні фари, причеп, передні протитуманні фари |
Запобіжник номер 1, 15А, відповідає за прикурювач.

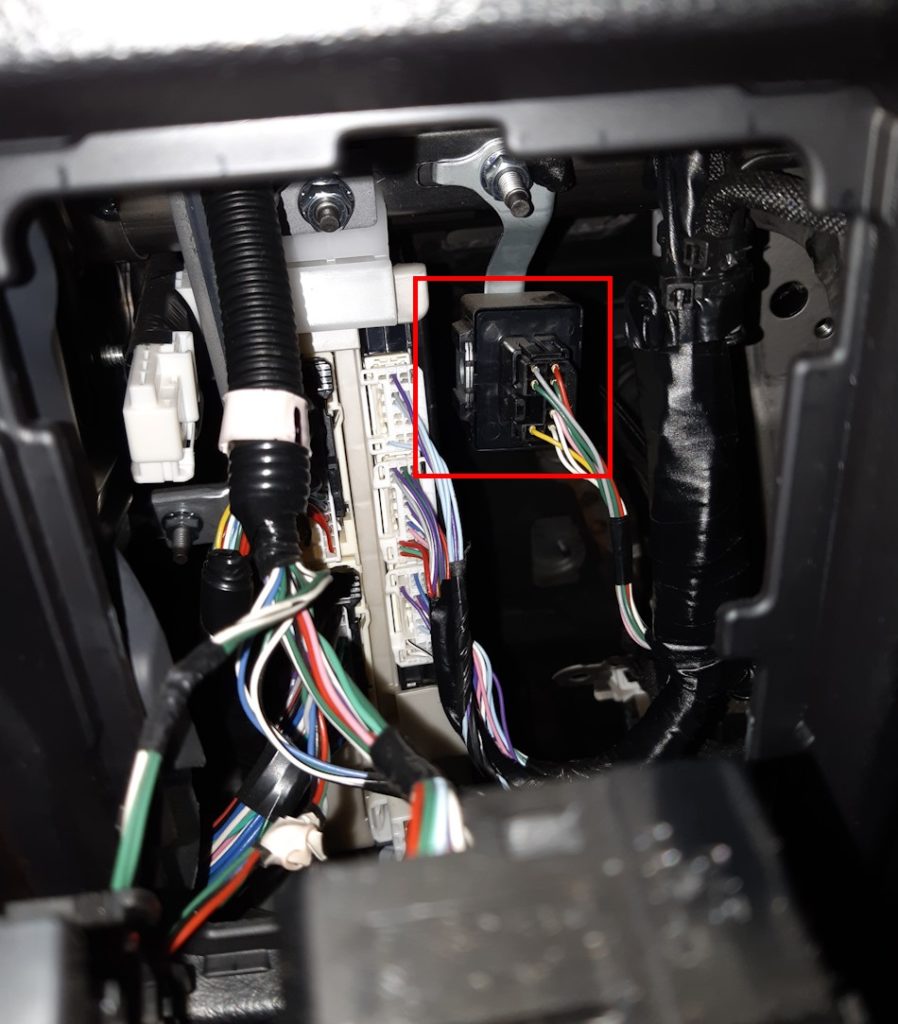

Деякі реле можна монтувати поруч із цими блоками, наприклад, реле покажчиків повороту.
Моторний відсік
Головний блок запобіжників і реле розташований поруч з акумулятором.

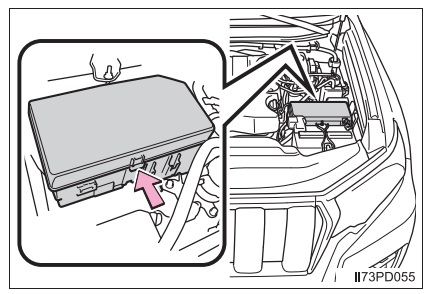

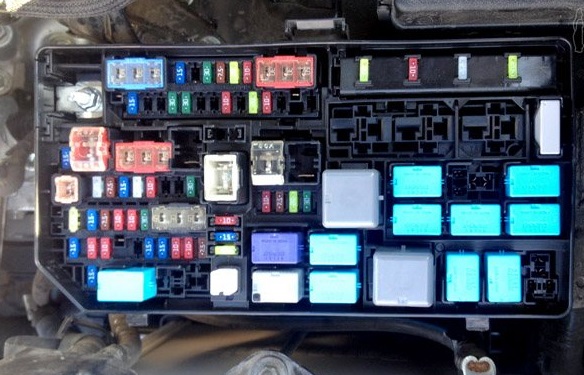

Приклад фото

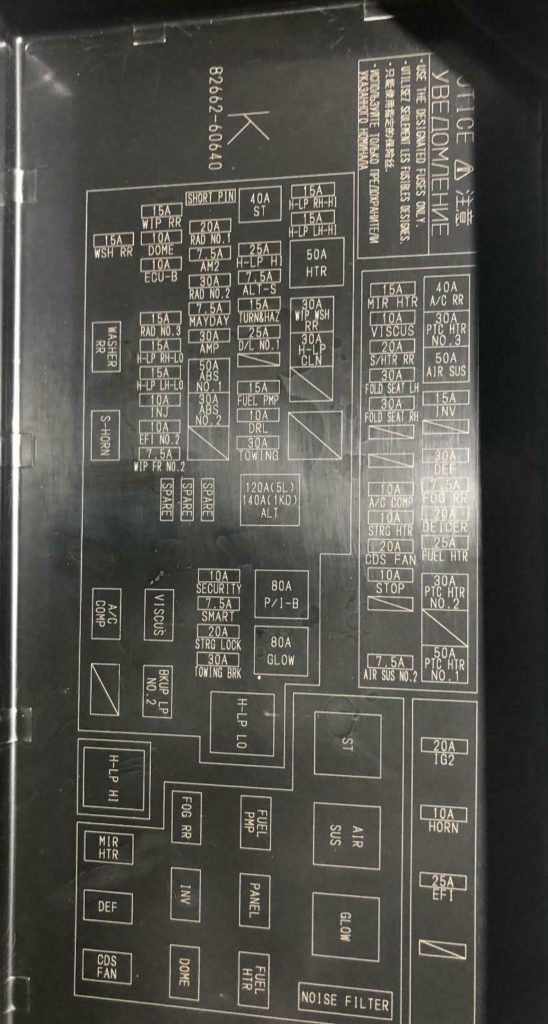

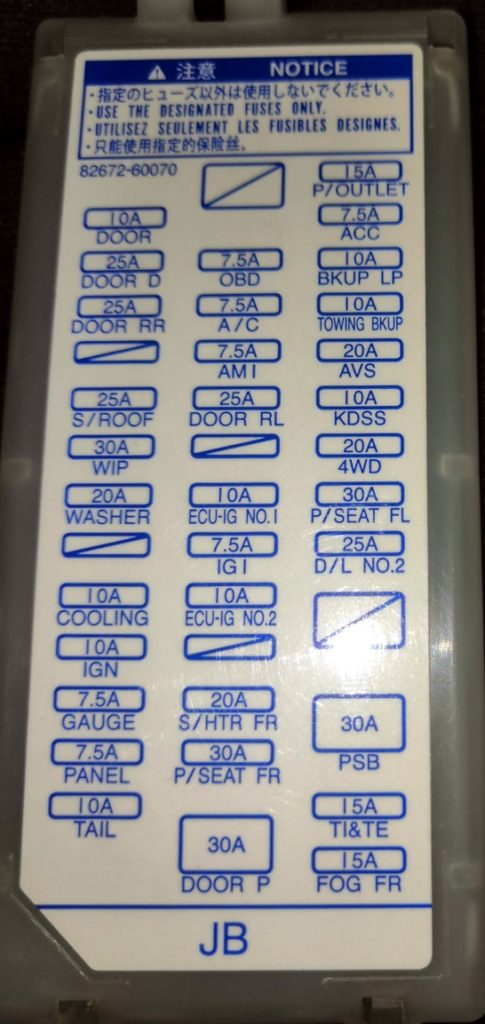

Схема з обкладинки коробки

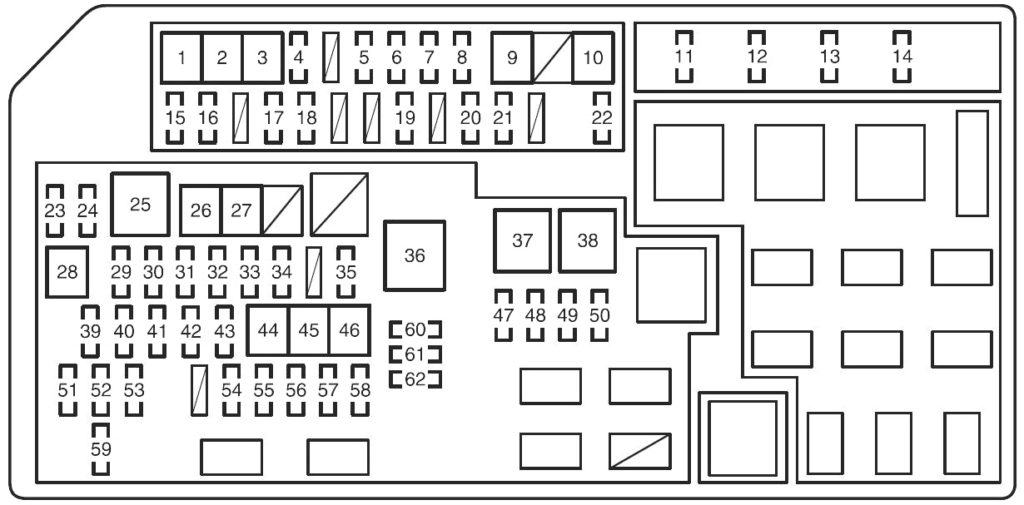

Діаграма
Захищені компоненти
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 40A A / C RR – Задня система кондиціонування повітря |
| 2 | 30A PTC HTR NO.3 – Обігрівач PTC |
| 3 | 50A AIR SUS – Система повітряної підвіски |
| 4 | 15A NV – Інвертор |
| 5 | 30A DEF – Обігрівач заднього скла |
| 6 | 7,5A FOG RR – Задні протитуманні фари |
| 7 | 20A DEICER – Пристрій для розморожування двірників |
| 8 | 25A FUEL HTR * 1 – Підігрівач пального |
| 8 | 10A AIR PUMP HTR * 2 – Нагрівач повітряного насосу |
| 9 | 30A PTC HTR NO 2 – Обігрівач PTC |
| 10 | 50A PTC HTR NO 1 – Обігрівач PTC |
| 11 | 20A IG2 – Інжектор, запалення, прилади |
| 12 | 10A HORN – Звуковий сигнал |
| 13 | 25A EFI ECU, EDU, ECT, ECU. паливний насос, нагрівальний реле A/F, FPC, EFI N0.2 |
| 14 | 20A A / F * 3 – A / F SSR |
| 15 | 15A MIR HTR – Обігрівач дзеркал |
| 16 | 10A VISCUS * 1 – Віскозний обігрівач |
| 17 | 30A FOLD SEAT LH – Складане сидіння (ліве) |
| 18 | 30A FOLD SEAT RH – Складане сидіння (праве) |
| 19 | 10A A / C COMP – Система кондиціонування повітря |
| 20 | 20A CDS FAN – Конденсаторний вентилятор |
| 21 | 10A STOP – Реле аварійного стоп-сигналу, стоп-сигнали, верхнє стоп-світло, вимикач стоп-сигналу, VSC / ABS ECU, буксирування, система інтелектуального входу та запуску, ECT ECU |
| 22 | 7,5A AIR SUS NO.2 – ECU повітряної підвіски |
| 23 | 15A H-LP RH-HI – Правофара дальнього світла |
| 24 | 15A H-LP LH-HI – Ліва фара дальнього світла |
| 25 | 50A HTR – Система кондиціонування повітря |
| 26 | 30A WIP WSH RR – Склоочисники та мийка заднього вікна |
| 27 | 30A H-LP CLN – Очисник фар |
| 28 | 30 / 40A STARTER MTR – Стартер |
| 29 | 25A H-LP HI – Реле дальнього світла, фари |
| 30 | 7,5A ALT – Система зарядки |
| 31 | 15A TURN і HAZ – Передній, задній та бокові повороти, приладовий індикатор поворотів, сигнал причепа |
| 32 | 25A D / L NO.1 – Привод замка дверей, привід люка |
| 33 | 10A ETCS * 3 – EFI ECU |
| 34 | 15A FUEL PMP * 5 – Паливний насос |
| 35 | 30A буксирування – Буксир |
Окремо, в кінці, можна встановити деякі запобіжники:
- 20A IG2 – Розумна система
- 10A СИГНАЛ – Сигнал
- 25A EFI – адаптивна система контролю швидкості, система керування автоматичною коробкою передач, система управління двигуном
- 20A EFI MAIN – адаптивна система керування швидкістю, система керування автоматичною коробкою передач, система керування двигуном
Реле
| Позначення | Розшифровка українською мовою |
|---|---|
| WASHER RR | реле омивача заднього вікна |
| S-HORN | реле звукового сигналу |
| A/C COMP | реле компресора кондиціонера |
| VISCUS | реле в’язкого нагрівача |
| BKUP LP | реле заднього фароосвітлення |
| H-LP HI | реле фар дальнього світла |
| H-LP LO | реле фар ближнього світла |
| MIR HTR | реле підігріву дзеркал |
| DEF | реле обігрівача заднього скла |
| CDS FAN | реле вентилятора конденсатора |
| FOG RR | реле задніх протитуманних фар |
| FUEL PUMP | реле паливного насоса |
| PANEL | реле приладової панелі |
| FUEL HTR | реле підігріву палива |
| INV | реле інвертора |
| DOME | реле внутрішнього освітлення |
| ST | реле стартера |
| AIR SUS | реле системи AHC (автоматична підвіска) |
| GLOW | реле свічок розжарення |
