Лексус GS 300 2-й покоління випускалося в 1997, 1998, 1999, 2000, 2001, 2002, 2003 та 2004 роках з позначеннями S160 S161. За цей час модель отримала рестайлінг (Lexus GS400, Lexus 430). У цій публікації ви знайдете опис запобіжників та реле Lexus GS 2-го покоління зі схемами блоків запобіжників та їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон
Блок з лівого боку

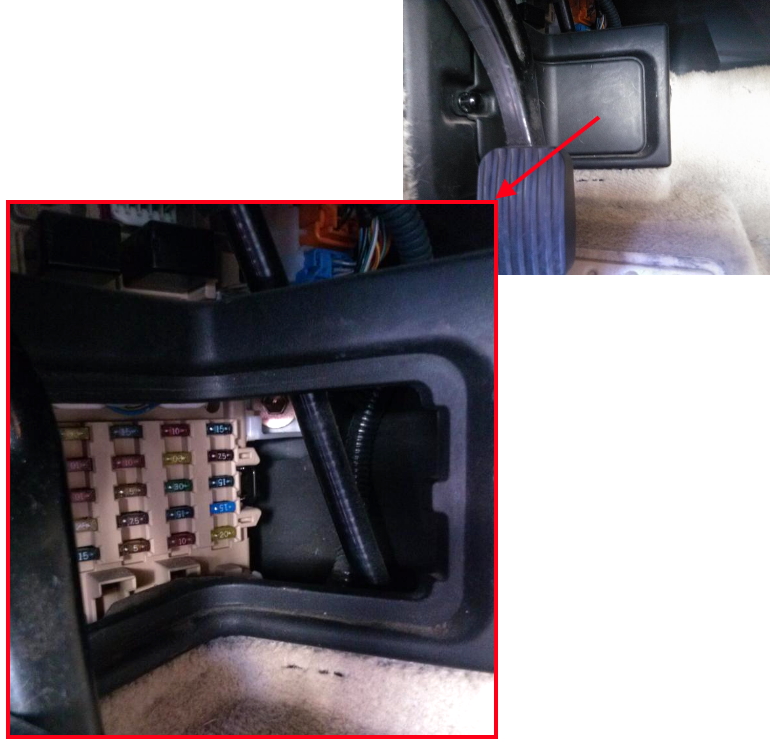

Під панеллю приладів, з боку водія, знаходиться перший блок запобіжників і реле.

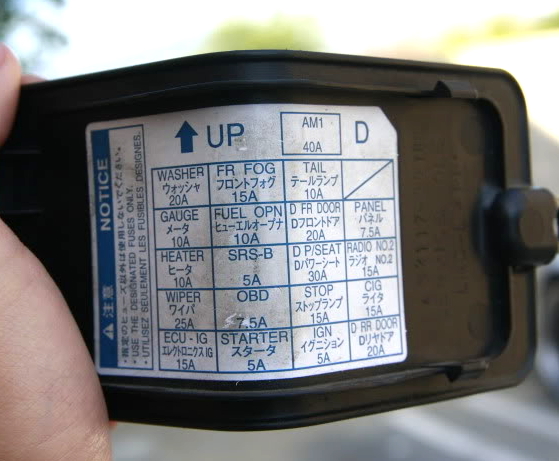

Звірте інформацію зі схемами на зворотному боці захисної кришки пристроїв.

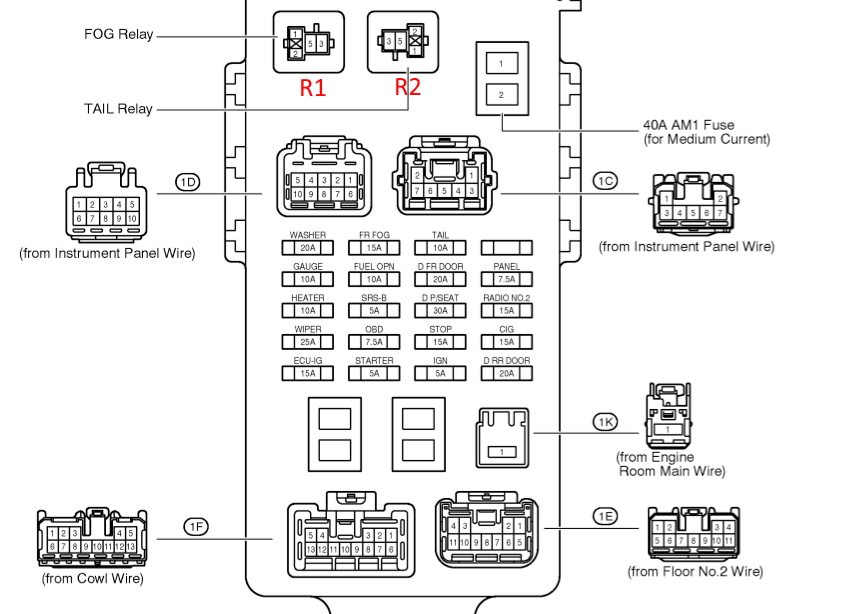

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| WASHER | 20A Омивач лобового скла |
| FR FOG | 15A Протитуманні фари |
| TAIL | 10A Задні ліхтарі, бокові покажчики поворотів, лампи номера, стоянкові вогні |
| SRS–ACC | 15A Система SRS, подушки безпеки та ремені |
| GAUGE | 10A Задні ліхтарі, датчики та індикатори, індикатори обслуговування, клаксони |
| FUEL OPN | 10A Привід відкривання люка паливного баку |
| D FR DOOR | 20A Система електросклопідіймачів, система блокування дверей, пульт дистанційного управління |
| PANEL | 7.5A Аварійна сигналізація, очищувач фар |
| HEATER | 10A Кондиціонер |
| SRS–B | 5A Прилади та лічильники, індикатори обслуговування, звукові сигнали |
| D P/SEAT | 30A Система електроприводу сидінь |
| RADIO NO.2 | 15A Аудіосистема, блокувальна система коробки передач |
| WIPER | 25A Склоочисники лобового скла |
| OBD | 7.5A Система бортової діагностики |
| STOP | 15A Стоп-сигнали, антиблокувальна система гальм, система контролю тяги |
| CIG | 15A Запалювач сигарет, розетка живлення |
| ECU–IG | 15A Електросклопідіймачі, система блокування дверей, пульт дистанційного управління, протиугінна система |
| STARTER | 5A Система запуску |
| IGN | 5A Система багатоточкового впорскування палива, SRS, антиблокувальна система гальм, система контролю стійкості, круїз-контроль |
| D RR DOOR | 20A Система електросклопідіймачів, система блокування дверей, пульт дистанційного управління |
Реле
- R1 – Реле протитуманних фар
- R2 – Реле диммера
На верхній частині пристрою встановлені реле покажчиків поворотів та аварійної сигналізації.
Блок з правого боку
З боку пасажира під панеллю приладів є ще один блок із запобіжниками.

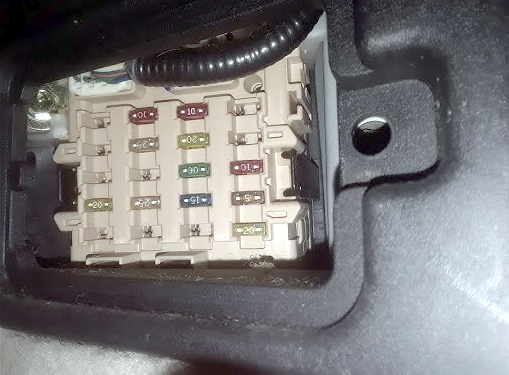

Фото – приклад виконання

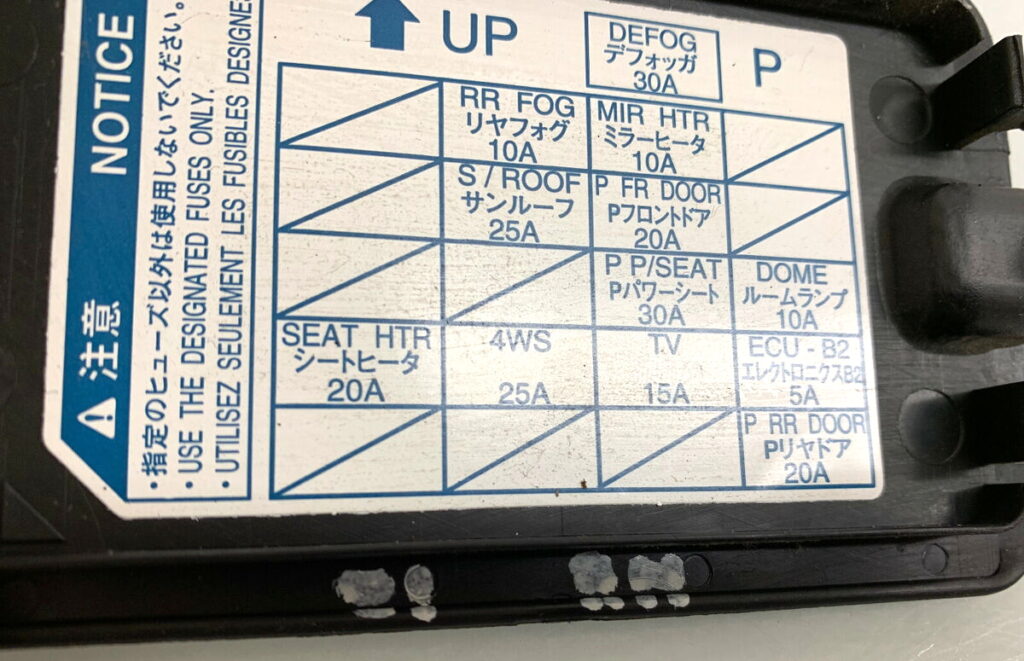

- Схема з кришки блоку
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| RR FOG | 10A Задні протитуманні фари |
| M/R HTR | 10A Обігрів зовнішніх дзеркал заднього виду |
| S/ROOF | 25A Електронний люк на даху |
| P FR DOOR | 20A Система електричних вікон, центральний замок, система бездротового дистанційного управління |
| P P/SEAT | 30A Система регулювання сидінь, система регулювання нахилу та телескопічного рульового колеса |
| DOME | 10A Освітлення салону, персональне освітлення, освітлення дзеркала на козирку, освітлення багажника, годинник |
| SEAT HTR | 20A Обігрів сидінь |
| 4WS | 25A Система повного приводу |
| TV | 15A Телевізор та аудіосистема |
| ECU–B2 | 5A Система регулювання сидінь |
| P RR DDOR | 20A Система електричних вікон, центральний замок, система бездротового дистанційного управління |
Моторний відсік
Головний блок запобіжників і реле

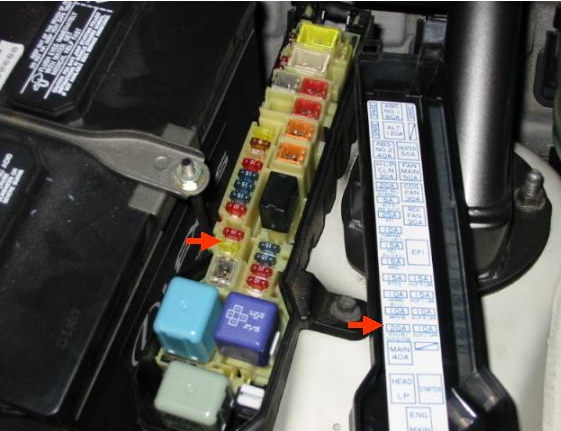

Головний блок запобіжників і реле розташований під капотом з лівого боку автомобіля, поруч з акумулятором.

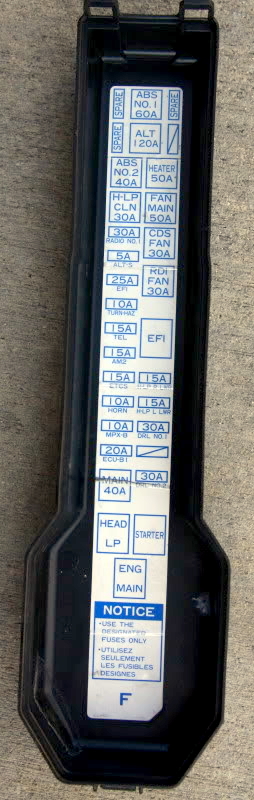

Діаграма
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| ECU–B1 | 20A Електросклопідйомники, Система блокування дверей, Дистанційне керування, Протиугінна система, Відкривач багажника, Освітлення салону, Персональне освітлення, Годинник, Омивач фар |
| MPX–B | 10A Система електросклопідйомників, Система блокування дверей, Дистанційне керування, Протиугінна система, Відкривач багажника |
| HORN | 10A Сирена, Клаксон |
| ETCS | 15A Електронна система керування дросельною заслінкою |
| AM2 | 15A Система запуску двигуна, Багатоточкова система впорскування палива/послідовна багатоточкова система впорскування палива |
| TEL | 15A Телефон |
| TURN–HAZ | 10A Ліхтарі індикаторів поворотів |
| EFI | 25A Багатоточкова система впорскування палива/послідовна багатоточкова система впорскування палива, Система контролю викидів |
| ALT–S | 5A Система зарядки |
| RADIO NO.1 | 20A Аудіосистема |
| DRL NO.2 | 30A Система денного ходового світла |
| DRL NO.1 | 30A Система денного ходового світла |
| H–LP L UPR | 10A Ліва передня фара (ближнє світло) |
| H–LP R UPR | 10A Права передня фара (ближнє світло) |
| H–LP L LWR | 15A Ліва передня фара (дальнє світло) |
| H–LP R LWR | 15A Права передня фара (дальнє світло) |
| SPARE | Резервний запобіжник |
Додаткові блоки
Кілька додаткових блоків запобіжників та реле можна встановити окремо.

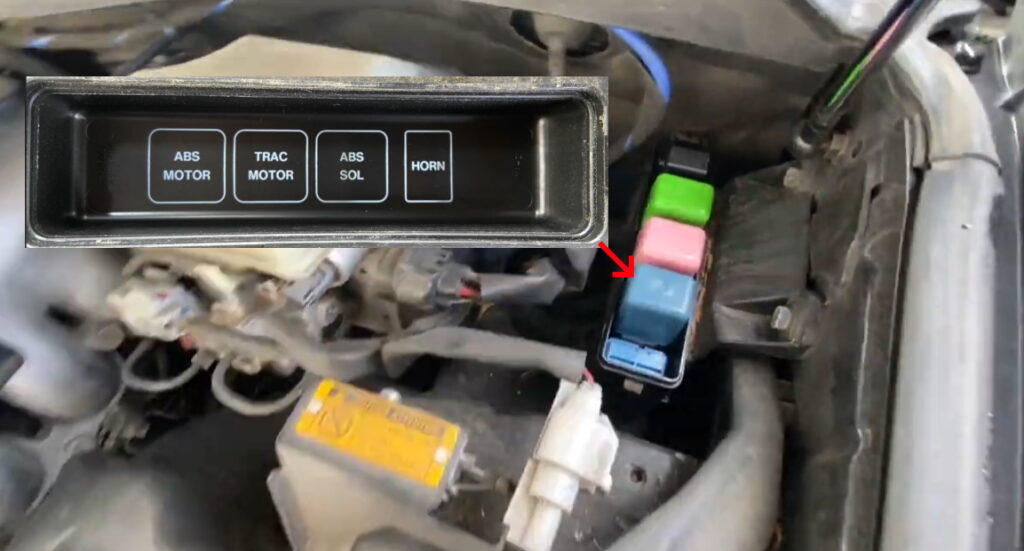

Коробка 2

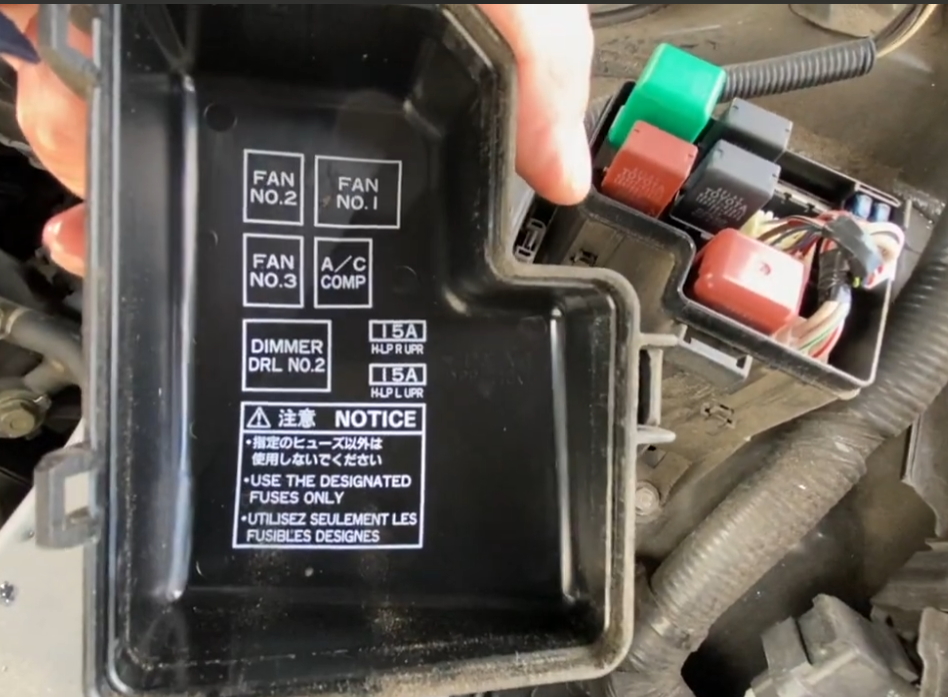

Коробка 3
Ось і все. А якщо вам є що додати – пишіть у коментарях.
