Lexus RX300 1-е покоління випускалося в 1997, 1998, 1999, 2000, 2001, 2002 і 2003 роках з позначенням XU10. У цій публікації ви можете знайти опис запобіжників і реле Lexus RX 300 зі схемами блоків запобіжників і їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Зміст статті
Пасажирський салон
Загальна схема розміщення боксів в салоні
Блок запобіжників
Він розташований у нижній частині панелі приладів за захисною кришкою з боку водія.
Схема
Захищені компоненти
| 1 | 7,5A IGN – Електронний блок керування двигуном |
| 2 | 7,5А РАДІО №2 – Аудіосистема |
| 3 | 15A CIG – Прикурювач, електричні бічні дзеркала |
| 4 | 20A PRR DOOR – склопідйомник, задні ліві двері |
| 5 | 15A PWR OUTLET – Розетка для підключення додаткового обладнання |
| 6 | 15A FR FOG – Передні протитуманні фари |
| 7 | 15A SRS – Система подушок безпеки (SRS) |
| 8 | 15A ECU-IG – системи ABS, TRC |
| 9 | 25A WIPER – Важіль і щітка склоочисника |
| 10 | 20A D RR DOOR – склопідйомник, задні праві двері |
| 11 | 20A D ПЕРЕДНІ ДВЕРІ – Електросклопідйомник, двері водія, центральний замок |
| 12 | 20A S / ДАХ – Люк |
| 13 | 15A ОБІГРІВАЛЬНИК – Кондиціонер та обігрівач, обігрів скла задніх дверей |
| 14 | 7,5A GAUGE – Комбінація приладів |
| 15 | 15A RR WIP – Важіль і щітка склоочисника задніх дверей |
| 16 | 20A STOP – Стоп-сигнали |
| 17 | 7,5A OBD – Електронний блок керування двигуном |
| 18 | 7,5A STARTER – Стартер |
| (18)* | 15A SEAT HTR – Підігрів сидінь |
| 19 | 10А ОМИВАЧ – Омивач вікон |
| (19)* | 7,5А STARTER – Стартер |
| 20 | 7.5A RR FOG – Задні протитуманні фари |
| (20)* | 10А ОМИВАЧ – Омивач вікон |
| 21 | 20A FR DEF – Антиобледенитель для щіток склоочисників |
| (21)* | 7.5A RR FOG – Задні протитуманні фари |
| 22 | 7.5A SRS-B – Система подушок безпеки (SRS) |
| (22)* | 20A FR DEF – Антиобледенитель для щіток склоочисників |
| 23 | 10A TAIL – передні та задні розміри, освітлення номерного знака |
* – Моделі з 11/2000 модельного року.
Для прикурювача запобіжники 3 і 5 відповідають за 15А.
Запобіжники кріпляться окремо внизу: 40A AM1 – запалювання, 30A POWER – привід сидіння.
На тильній стороні блоку розташовані релейні елементи.
Схема
призначення
А – Реле габаритного світла
B – Реле протитуманних фар
C – Реле живлення («ACC»;)
D – Реле щіткового розморожувача
E – Реле заднього протитуманного ліхтаря
Моторний відсік
Блок запобіжників і реле

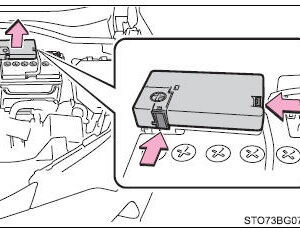

Розташований з лівого боку моторного відсіку, поруч з акумулятором.
Звірте призначення елементів за своїми схемами на кришці коробки.
Схема
Позначення
| 1 | 60A ABS – АБС |
| 2 | 140A ALT – Система зарядки |
| 3 | 40A RDI FAN – Вентилятор охолодження |
| 4 | 40A CDS FAN – Вентилятор охолодження |
| 5 | 30A RR DEF – Обігрів скла дверей багажника та зовнішніх дзеркал |
| 6 | 50A HEATER – Вентилятор обігрівача |
| 7 | 15A H – LP R UPR – Права фара, дальнє світло |
| 8 | 15A H – LP L UPR – Ліва фара, дальнє світло |
| 9 | 25A A / F HTR – Датчик якості суміші |
| 10 11 | – |
| 12 | 15A H – LP R LWR – Права фара, ближнє світло |
| 13 | 15A H – LP L LWR – Ліва фара, ближнє світло |
| 14 | 15A HAZARD – Система попередження про небезпеку, покажчики повороту |
| 15 | 20A AM 2 – Система запуску |
| 16 | 20А ТЕЛ – Тел |
| 17 | 20A FL ДВЕРІ |
| 18 | – |
| 19 | 7,5A ALT – S – Система зарядки |
| 20 | 10A HORN – Протиугінна система, звуковий сигнал |
| 21 | 20A EFI – впорскування палива |
| 22 | 10A DOME – Внутрішнє освітлення, індикатори та лічильники, багатофункціональний дисплей |
| 23 | 7,5A ECU – B – Бортовий комп’ютер |
| 24 | 20А РАД №1 – Аудіосистема |
| 25 26 27 | – |
Естафетне декодування
- A – Жодного
- B – Реле ABS SOL
- C – Реле вентилятора №3
- D – Реле вентилятора №1
- E – Реле e / двигун ABS
- F – Реле вентилятора №2
- G – реле датчика A / F
- H – Відсутній
- I – Реле фар
- J – Реле стартера
- K – Реле обігріву скла дверей багажника і зовнішніх дзеркал
- L – Реле магнітної муфти К / В
- M – Реле звукового сигналу і протиугінної системи
- N – Реле впорскування палива
Блок реле 1
Схема
Призначення
- A – Реле обриву
- B – Головне реле двигуна
- C – Реле підігріву зовнішніх дзеркал
Блок реле 2
Схема
призначення
- 1 – 7,5 A запобіжник денних ходових вогнів (DRL)
- А – Реле №2 ДХО
- Б – Реле №4 ДХО
- C – Реле №3 ДХО
Ось і все. Якщо є що додати – пишіть в коментарях.
