Лексус LX 600 представляє 3-тє покоління модельного ряду Lexus LX, яке випускалося у 2021, 2022, 2023, 2024, 2025, 2026 роках, а також дизельну версію Лексус LX 500У цій публікації ви можете знайти опис запобіжників та реле Lexus LX 600 500 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та регіону поставки вашого автомобіля.
Зміст
- 1 Пасажирський салон
- 2 Моторний відсік
- 2.1 Блок запобіжників 1
- 2.2 Блок запобіжників 2
- 2.3 Блок запобіжників 3
- 2.3.1 Бензин
- 2.3.2 Дизель
- 3 Багажне відділення
Зміст статті
Пасажирський салон
У салоні автомобіля головний блок запобіжників розташований під панеллю приладів з лівого або правого боку (з праворучним/ліворучним керуванням) і закритий захисною кришкою.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| A/BAG-IGR | 10A SRS (система подушок безпеки) |
| BKUP LP | 7.5A Аудіосистема, система моніторингу заднього ходу, задні ліхтарі, круїз-контроль, індикатор ECT та A/T, управління двигуном, навігаційна система, система моніторингу заднього огляду, блокування перемикача передач, система “Стоп-Старт”, буксирування причепа |
| D/L | 30A Система адаптивного дальнього світла, автоматичний дальній світло, автоматичне керування світлом, відкриття задніх дверей, блокування дверей, подвійне блокування, система входу і старту, передні протитуманні фари, передній склоочисник і омивач, фари, регулювання рівня фар, очищувач фар, освітлення, система іммобілайзера, внутрішнє освітлення, автоматична система вимикання світла, нагадування про світло, роз’єм для опцій, електричний багажник, електропривід нахилу і телескопічної колонки, електронне керування нахилом і телескопічним приводом |
| DOME | 10A Внутрішнє освітлення |
| DOME CUT | 10A Внутрішнє освітлення |
| DOOR BACK | 10A Електроживлення |
| DOOR DBL/L | 25A Подвійне блокування |
| DOOR F/L | 30A Відкриття задніх дверей, блокування дверей, система входу і старту, іммобілайзер, внутрішнє освітлення, підігрів дзеркал, електросклопідйомники, обігрів заднього скла, дистанційне керування дзеркалом, запуск, блокування керма, захист від крадіжок, підігрів форсунок омивача, система бездротового блокування дверей |
| DOOR F/R | 30A Відкриття задніх дверей, блокування дверей, система входу і старту, іммобілайзер, внутрішнє освітлення, підігрів дзеркал, електросклопідйомники, обігрів заднього скла, дистанційне керування дзеркалом, запуск, блокування керма, захист від крадіжок, підігрів форсунок омивача, система бездротового блокування дверей |
| DOOR R/L | 30A Електросклопідйомники |
| DOOR R/R | 30A Електросклопідйомники |
| ECU-ACC | 10A Активний звукоізолятор, кондиціонер, аудіосистема, система моніторингу заднього виду, підігрів рульового колеса, підігрів вітрового скла, підігрів дзеркал, багатофункціональний монітор, система передачі даних (CAN), навігаційна система, роз’єми для підключення (розваги для задніх сидінь), панорамна система моніторингу, розетка живлення, обігрів заднього скла, дистанційне керування дзеркалом, система “Стоп-Старт”, підігрів форсунок омивачів, склоочисники, бездротова зарядка |
Запобіжник на 15 А з маркуванням ВИХІД №1 відповідає за роботу прикурювача. Ще один запобіжник розташований у блоці під капотом.

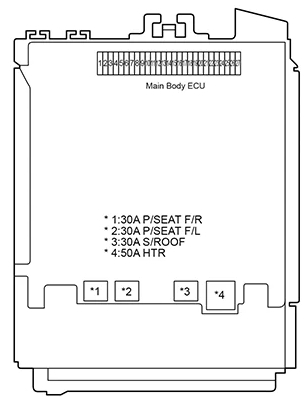

Збоку блоку є додаткові запобіжники.
Діаграма
Позначення
- 30A P/SEAT F/R – Праве сидіння з електроприводом
- 30A P/SEAT F/L – Ліве сидіння з електроприводом
- 30A S/ROOF – Люк на даху
- 50A HTR – Обігрівач
Моторний відсік
Блок запобіжників 1

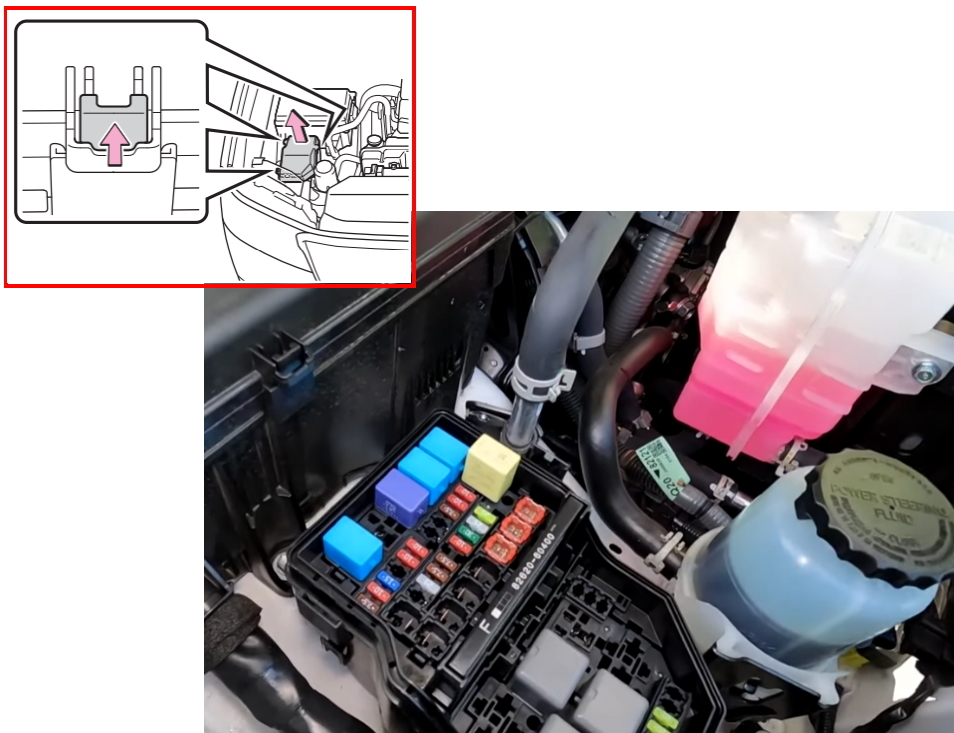

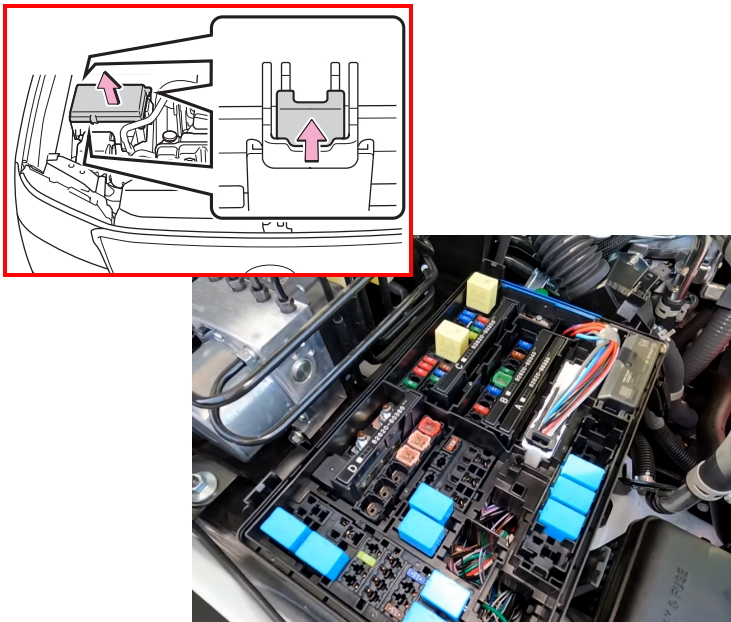

Розташування
Зіставте призначення елементів зі схемами на кришці блоку.

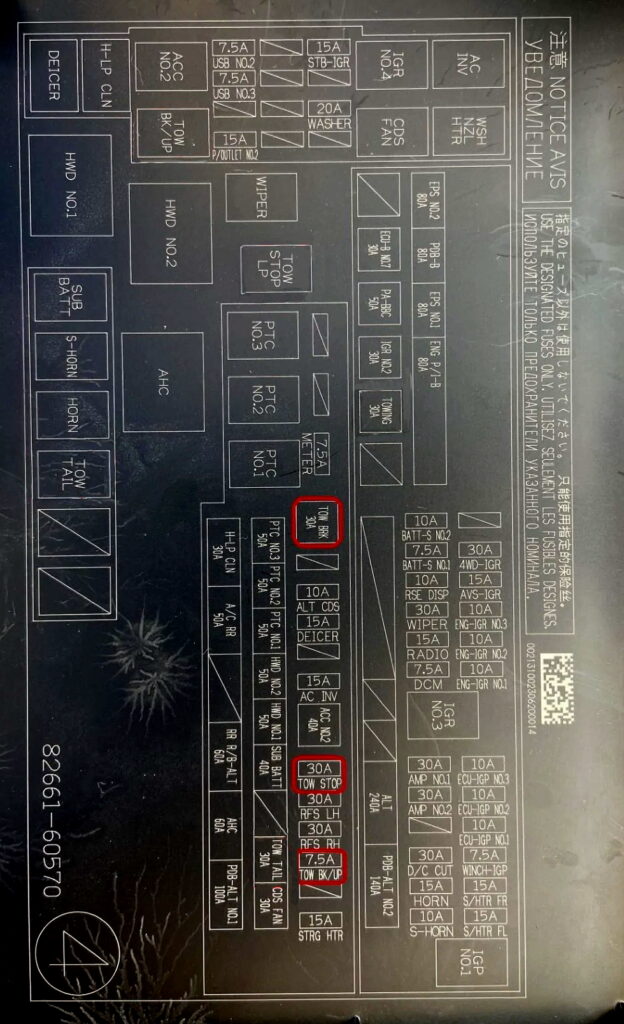

Діаграма з Covery
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| 4WD-IGR | 30A Система 4WD |
| A/C RR | 50A Кондиціонер, система підігріву керма |
| ABS MAIN NO.1 (Gasoline) | 20A A-TRC, ABS, Crawl, система допомоги на спуску, електричне стоянкове гальмо, система допомоги при рушанні на підйомі, вибір рельєфу, інтегроване управління динамікою автомобіля, VSC |
| ABS NO.2 (Gasoline) | 50A A-TRC, ABS, Crawl, система допомоги на спуску, електричне стоянкове гальмо, система допомоги при рушанні на підйомі, вибір рельєфу, інтегроване управління динамікою автомобіля, VSC |
| AC INV | 15A Розетка |
| ACC NO.2 | 40A Джерело живлення |
| AHC | 60A Джерело живлення |
| ALT | 150A Зарядка |
| ALT | 240A Зарядка |
| ALT CDS | 10A Зарядка |
| AMP NO.1 | 30A Аудіосистема, система моніторингу заднього виду, навігаційна система |
| AVS-IGR | 15A Адаптивна регульована підвіска |
| BATT-S NO.1 | 7.5A Вентилятор охолодження, круїз-контроль, управління двигуном |
| BATT-S NO.2 | 10A Зарядка, вентилятор охолодження, круїз-контроль, управління двигуном |
| CDS FAN | 30A Кондиціонер, система підігріву керма |
| D/C CUT | 30A Джерело живлення |
| DCM | 7.5A Система телематики |
| DEICER | 15A Обігрів лобового скла, розморожувач лобового скла |
| ECU-B NO.7 | 30A Джерело живлення |
| ECU-IGP NO.1 | 10A Джерело живлення |
| ECU-IGP NO.2 | 10A Кондиціонер, індикатор ECT і A/T, підігрів керма, блокування передач |
| ECU-IGP NO.3 | 10A Активний контроль шуму, кондиціонер, керування кліматом сидінь, холодильник, вентилятор охолодження, круїз-контроль, динамічний радарний круїз-контроль, індикатор ECT і A/T, управління двигуном, підігрів керма, попередження про виїзд зі смуги, допомога утримання смуги, система мультиплексного зв’язку (CAN), система уникнення зіткнення, підігрів сидінь, блокування передач, Система Start/Stop |
| ENG P/I-B | 80A Адаптивна система дальнього світла, кондиціонер, автоматичний контроль світла, протитуманні фари, склоочисники та омивачі, фари, управління рівнем фар, очистка фар, система підігріву керма та інше |
| ENG-IGR NO.1 | 10A Вентилятор охолодження, круїз-контроль, індикатор ECT і A/T, управління двигуном та інше |
| METER | 7.5A Система 4WD, кондиціонер, звукові і світлові індикатори, показники тахометра та інше |
| P/OUTLET NO.2 | 15A Розетка |
Блок запобіжників 2
Він встановлений поруч із блоком запобіжників 1. Він також закритий захисною кришкою.

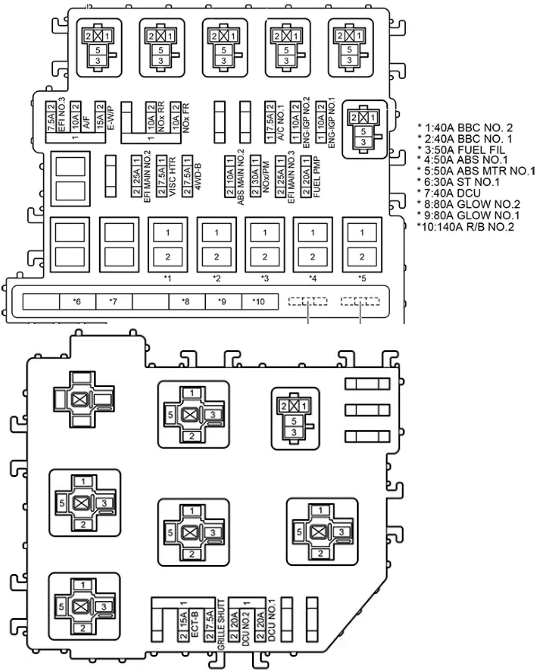

Діаграма
Призначення
| Позначення | Розшифровка українською мовою |
|---|---|
| A/C NO.1 | 7.5A Кондиціонер, клімат-контроль сидінь, підігрів керма, розморожування лобового скла, підігрів сидінь, дефростер лобового скла |
| DCU | 40A Управління двигуном, джерело живлення |
| DCU NO.1 | 20A Управління двигуном, джерело живлення |
| DCU NO.2 | 20A Управління двигуном, джерело живлення |
| EFI MAIN NO.2 | 25A Управління двигуном, джерело живлення |
| ENG-IGP NO.2 | 10A A-TRC, ABS, Crawl Control, допомога при спуску, ECT та індикатор АКПП, електронне стоянкове гальмо, система допомоги старту на підйомі, Multi-Terrain Select, блокування перемикання, інтегроване керування динамікою автомобіля, система стабілізації |
| E-W/P | 15A Управління двигуном, джерело живлення |
| FUEL FIL | 50A Управління двигуном, джерело живлення |
| GLOW NO.1 | 80A Управління двигуном, джерело живлення |
| GLOW NO.2 | 80A Управління мотором, джерело живлення |
| NOx FR | 10A Управління мотором, джерело живлення |
| NOx RR | 10A Управління мотором, джерело живлення |
| NOx/PM | 30A Управління мотором, джерело живлення |
| R/B NO.2 | 140A Джерело живлення |
| VISC HTR | 7.5A Кондиціонер, підігрів керма, джерело живлення |
Блок запобіжників 3

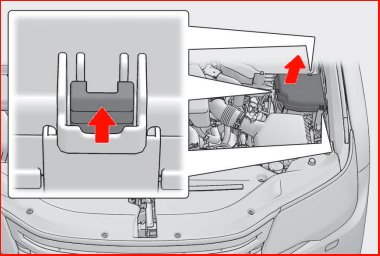

Встановлено з лівого боку моторного відсіку.
Бензин

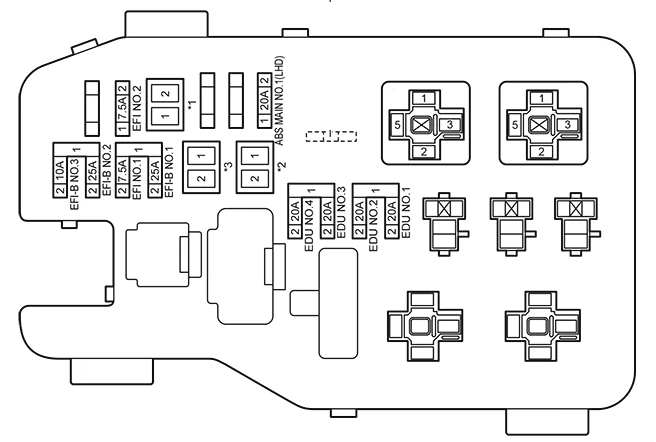

Діаграма
Декодування
| Позначення | Розшифровка українською мовою |
|---|---|
| ABS MAIN NO.1 (Diesel) | 20A A-TRC, ABS, повзучий режим (Crawl), допомога при спуску з гори (Downhill Assist Control), електричне гальмо стоянки (Electric Parking Brake), допомога при старті на підйомі (Hill-Start Assist Control), вибір режимів Multi-Terrain Select, інтегроване управління динамікою транспортного засобу (Vehicle Dynamics Integrated Management), курсовий контроль (VSC) |
| ABS NO.2 (Diesel) | 50A A-TRC, ABS, повзучий режим (Crawl), допомога при спуску з гори (Downhill Assist Control), електричне гальмо стоянки (Electric Parking Brake), допомога при старті на підйомі (Hill-Start Assist Control), вибір режимів Multi-Terrain Select, інтегроване управління динамікою транспортного засобу (Vehicle Dynamics Integrated Management), курсовий контроль (VSC) |
| EDU | 50A Керування двигуном |
| EFI MAIN NO.1 | 50A Керування двигуном |
| EFI NO.1 | 7.5A Керування двигуном, система зупинки і запуску (Stop and Start system) |
| EFI NO.2 | 7.5A ECT та індикатор А/Т, керування двигуном, блокування перемикання передач |
| EFI-B NO.1 | 25A Керування двигуном |
| EFI-B NO.2 | 25A Керування двигуном |
| EFI-B NO.3 | 10A ECT та індикатор А/Т, керування двигуном, блокування перемикання передач |
Дизель

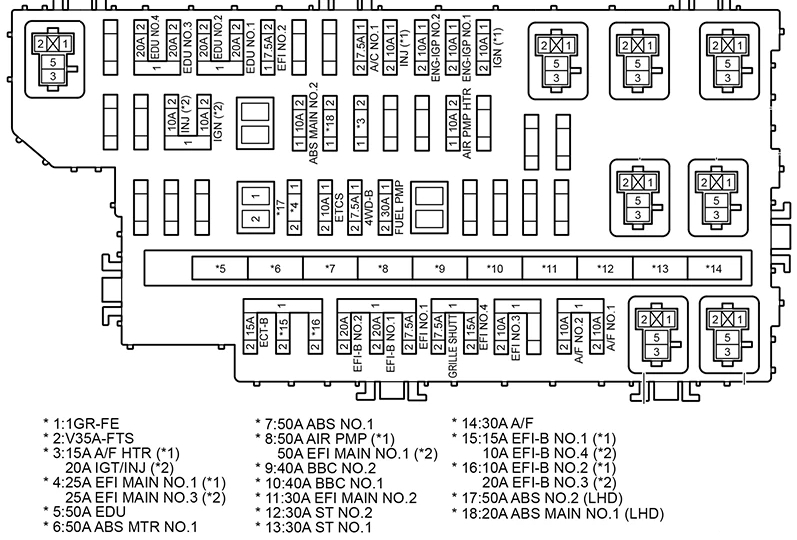

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 4WD-B | 7,5A Повний привід (4WD) |
| A/C NO.1 | 7.5A Кондиціонер, клімат-контроль сидінь, підігрів керма, підігрів вітрового скла, підігрів сидінь, обдув скла |
| A/F | 10A Управління двигуном, джерело живлення |
| A/F | 30A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |
| A/F HTR | 15A Круїз-контроль, індикатор ECT та A/T, керування двигуном, блокування перемикання передач |
| A/F NO.1 | 10A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |
| A/F NO.2 | 10A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |
| ABS MAIN NO.1 (Gasoline) | 20A A-TRC, ABS, Crawl (повзання), допомога при спуску з гори, електричне ручне гальмо, допомога при старті вгору, вибір режимів Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS MAIN NO.2 | 10A A-TRC, ABS, Crawl (повзання), допомога при спуску з гори, електричне ручне гальмо, допомога при старті вгору, вибір режимів Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS MTR NO.1 | 50A A-TRC, ABS, Crawl (повзання), допомога при спуску з гори, електричне ручне гальмо, допомога при старті вгору, вибір режимів Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS NO.1 | 50A A-TRC, ABS, Crawl (повзання), допомога при спуску з гори, електричне ручне гальмо, допомога при старті вгору, вибір режимів Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS NO.2 (Gasoline) | 50A A-TRC, ABS, Crawl (повзання), допомога при спуску з гори, електричне ручне гальмо, допомога при старті вгору, вибір режимів Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| AIR PMP | 50A Круїз-контроль, індикатор ECT та автоматичної трансмісії, управління двигуном, блокування перемикання передач |
| AIR PMP HTR | 10A Круїз-контроль, індикатор ECT та автоматичної трансмісії, керування двигуном, блокування перемикання передач |
| BBC NO.1 | 40A Система “старт-стоп” |
| BBC NO.2 | 40A Система “старт-стоп” |
| ECT-B | 15A Індикатор ECT та автоматичної трансмісії, блокування перемикання передач |
| EDU | 50A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |
| EDU NO.1 | 20A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |
| EDU NO.2 | 20A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |
| EDU NO.3 | 20A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |
| EDU NO.4 | 20A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |
| EFI MAIN NO.1 | 25A Круїз-контроль, індикатор ECT та A/T, керування двигуном, блокування перемикання передач |
| EFI MAIN NO.1 | 50A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |
| EFI MAIN NO.2 | 30A Охолоджуючий вентилятор, круїз-контроль, керування двигуном |

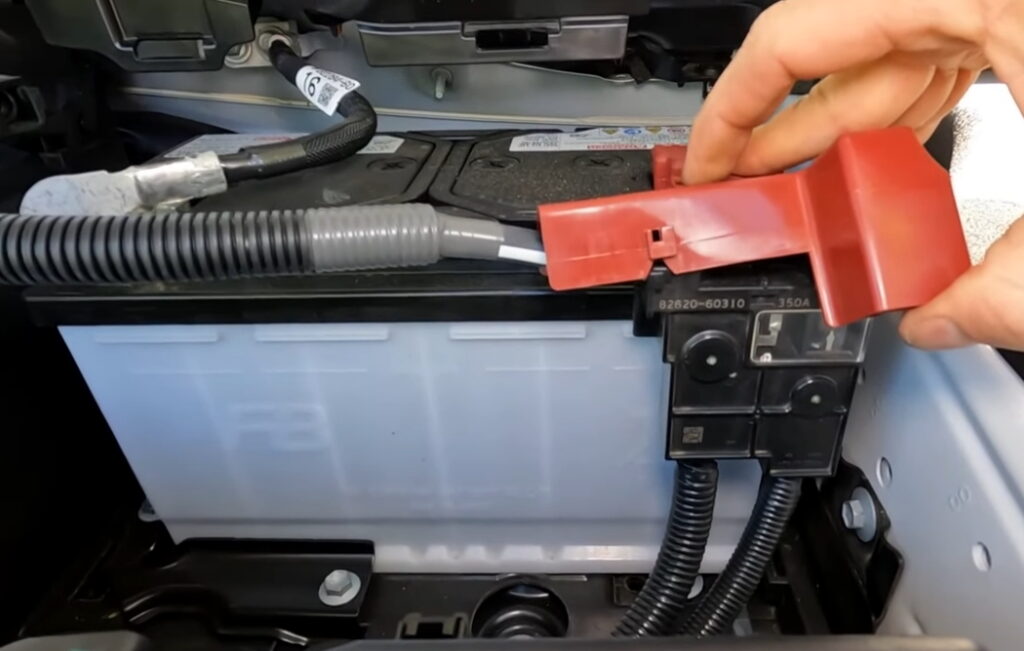

Ще один блок запобіжників живлення встановлений на плюсовій клемі акумулятора.
- ОСНОВНИЙ R/B – зарядка 350A
- Блок живлення SUB R/B-NO.1 – 100A
- Блок живлення SUB R/B-NO.2 – 200A
Багажне відділення
Ще один блок запобіжників можна встановити в багажному відділенні з правого боку.

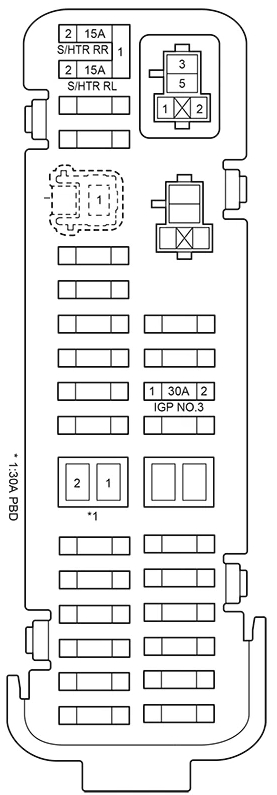

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| IGP NO.3 | 30A Клімат-контроль сидіння, підігрів сидіння |
| PBD | 30A Електропривод багажника |
| S/HTR RL | 15A Клімат-контроль сидіння, підігрів заднього лівого сидіння |
| S/HTR RR | 15A Клімат-контроль сидіння, підігрів заднього правого сидіння |
Якщо у вас є що додати, пишіть у коментарях. Разом ми зможемо зробити цей матеріал кращим.
