Запобіжник та реле Maruti Suzuki Ritz 2009 – 2016 років

Maruti Suzuki Ritz випускався у 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 роках. За цей час модель отримала фейсліфтинг. У цьому матеріалі ви можете знайти опис запобіжників та реле. Сузукі Маруті Рітц зі схемами запобіжників Фокс, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.

Мураті Сузукі Рітц

Розташування запобіжників та реле в блоках запобіжників може відрізнятися від показаного та залежить від року випуску, рівня комплектації та регіону поставки вашого автомобіля.

Зміст

  • 1 Пасажирський салон
  • 2 Моторний відсік
    • 2.1 Тип 1 (бензин)
    • 2.2 Тип 2 (дизель)

Пасажирський салон

У салоні автомобіля блок запобіжників розташований під панеллю приладів з боку водія. Для доступу необхідно зняти захисну кришку.

Місцезнаходження 1

Звірте призначення елементів зі схемами на кришці пристроїв.

Фото блок-схеми в салоні

Діаграма

Блок-схема в салоні Варіант 2

Призначення

Позначення Розшифровка українською мовою
1 15A Резерв
2 10A Котушка запалювання
3 10A Лампа заднього ходу
4 15A Панель приладів
5 15A Бокові дзеркала або розетка
6 15A Прикурювач або розетка для підключення додаткового обладнання
7 15A Вікна
8 15A Склоочисник і омивач
9 10A Електропідсилювач керма
10 15A SRS (подушки безпеки)
11 10A ABS
12 10A Габаритні вогні
13 Не використовується
14 20A Замки дверей
15 10A Фара (ліва)
16 10A Стартер
17 15A Підігрів передніх сидінь
18 10A Обігрівач
19 15A Задні протитуманні ліхтарі
20 15A Радіомагнітола, внутрішнє освітлення
21 20A Обігрівач скла задніх дверей
22 15A Звуковий сигнал
23 10A Фара (права)
24 20A Таймер вимкнення привода склопідйомників

За роботу прикурювача відповідає запобіжник № 5 і 6 на 15А.

Моторний відсік

Тип 1 (бензин)

Під капотом автомобіля, у моторному відсіку, блок запобіжників і реле розташований з лівого боку, поруч зі стійкою кузова.

Блок під капотом

Фото, наприклад

фото блоку запобіжників Swift

Фото схеми на обкладинці

Фото блок-схема під капотом Варіант 1

Діаграма

Блок-схема під капотом Варіант 1

Позначення

Позначення Розшифровка українською мовою
1 80A Всі електричні ланцюги
2 50A Вікна, запалювання, стартер, двірники
3 Задні габарити, обігрівач скла задніх дверей, центральний замок, сигнал, внутрішнє освітлення
4 Реле вентилятора радіатора № 1
5 Реле вентилятора радіатора № 2
6 Реле вентилятора радіатора № 3
7 Реле стартера
8 Головне реле
9 Реле дросельної заслінки
10 Реле протитуманних фар
11 Реле паливного насосу
12 Реле повітряного компресора
13 Резерв
14 30A Обігрівач
15 15A Система упорскування
16 10A Реле повітряного компресора
17 Резерв
18 15A Стоп-світло
19 30A ABS
20 30A Стартер
21 Резерв
22 50A Електричний підсилювач керма
23 30A Замок запалювання
24 30A Вентилятор охолодження
25 Резерв
26 30A ABS
27 Резерв
28 Резерв
29 15A Протитуманні фари
30 15A Фара (ліва)
31 15A Фара (права)
32 80A Обігрівач, електричний підсилювач керма
33 80A Вентилятор охолодження, протитуманні фари, фари

Тип 2 (дизель)

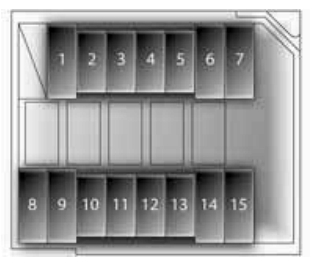

Діаграма

Діаграма 2

Розподіл

  1. Стартер
  2. Компресор кондиціонера
  3. Паливний насос
  4. Впорскування палива
  5. Вентилятор обігрівача
  6. Вентилятор радіатора
  7. Модуль керування гідропідсилювачем керма
  8. АБС, ESP
  9. АБС, ESP
  10. Вимикач стоп-сигналів
  11. Фара (права)
  12. Фара (ліва)
  13. Передні протитуманні фари
  14. Замок запалювання
  15. Замок запалювання, електросклопідйомники, склоочисники, стартер
