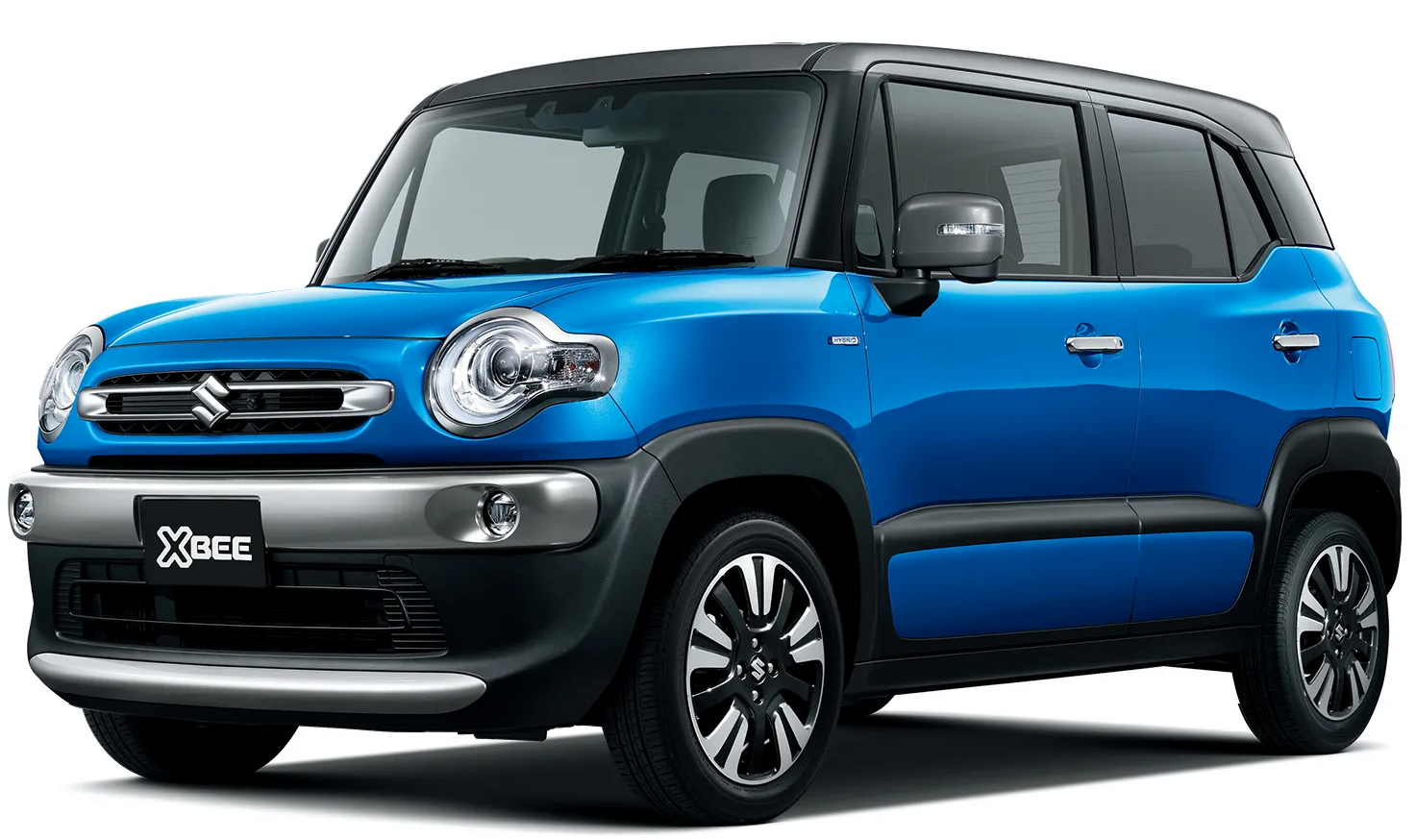

Suzuki Xbee випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2022, 2023, 2024, 2025 роках. За цей час модель отримала фейсліфтинг. У цьому матеріалі ми представимо опис запобіжників та реле Suzuki Xbee зі схемами блоків, їх розташуванням та фотоприкладами роботи. Окремо виділимо запобіжник прикурювача.
Призначення запобіжників та реле у вашому автомобілі може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів з лівого боку, за бардачком.
Звірте завдання зі схемами на захисній кришці коробки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A P/W – Електросклопідіймачі |
| 2 | 10A MTR – Панель приладів |
| 3 | 15A IG – Запалювання |
| 4 | 5A IG1 SIG2 – Електропідсилювач керма |
| 5 | 20A SHIFT – Не використовується |
| 6 | 20A S/R – Люк на даху |
| 7 | Не використовується |
| 8 | 20A D/L – Центральний замок дверей |
| 9 | 15A STL – Блокування керма |
| 10 | 10A HAZ – Система аварійної сигналізації |
| 11 | 5A A-STOP – Контролер двигуна |
| 12 | 10A RR FOG – Задній протитуманний ліхтар |
| 13 | 5A ABS – ABS/ESP |
| 14 | 15A S/H – Підігрів сидінь |
| 15 | 5A IG1 SIG3 – Камера |
| 16 | 10A DOME2 – Освітлення салону |
| 17 | 5A DOME – Панель приладів, торпедо |
| 18 | 15A RADIO – Радіо |
| 19 | 5A CONT – Контролер |
| 20 | 5A KEY2 – Перемикач запалювання |
| 21 | 20A P/WT – Таймер функції склопідіймачів |
| 22 | 5A KEY – Перемикач запалювання |
| 23 | 15A HORN – Гудок |
| 24 | 5A TAIL – Лівий задній габаритний ліхтар (з автоматичною системою освітлення) |
| 25 | 10A TAIL – Задні ліхтарі зліва і справа (без автоматичної системи освітлення) |
| Правий задній габаритний ліхтар (з автоматичною системою освітлення) | |
| 26 | 10A A/B – Подушки безпеки |
| 27 | 10A IG1 SIG – Система зупинки двигуна або BCM |
| 28 | 10A BACK – Підсвічування заднього ходу |
| 29 | 5A ACC3 – Аксесуари |
| 30 | 20A RR DEF – Задній нагрівач |
| 31 | 10A MRR HTR – Підігрів дверних дзеркал |
| 32 | 15A ACC2 – Розетка аксесуарів |
| 33 | 5A ACC – Радіо |
| 34 | 10A WIP – Задній склоочисник |
| 35 | 5A IG2 SIG – Вентилятор кондиціонера |
| 36 | 15A WASH – Електродвигун омивача |
| 37 | 25A FR WIP – Передній склоочисник |
| 38 | 10A STOP – Стоп-ліхтар |
Запобіжник №32 на 15А відповідає за роботу прикурювача.
Моторний відсік
Під капотом у моторному відсіку, блок запобіжників і реле розташований з лівого боку, поруч з акумуляторною батареєю.
Схема задньої сторони кришки
Позначення
- (RDTR) – Вентилятор радіатора
- (ST) – Система стартера
- (ABS SCL) – Антиблокувальна гальмівна система
- (H/LR) – Права фара
- (H/LL) – Ліва фара
- (СТОП) – Стоп-сигнали
- (CPRSR) – Компресор кондиціонера
- (ALT / CNG) – Акумулятор та система заряджання
- (ST SIG) – Стартерна система
- (ABS MOT) – Антиблокувальна гальмівна система (двигун)
- (ЗАПАЛЮВАННЯ 2) – Запалювання
- (P/S) – Привід електроприводу сидіння
- (BTRY) – Акумулятор та система заряджання
- (НАСОС ТРАНСМІСІЇ) – Трансмісійний насос
- (B/U) – ліхтарі заднього ходу
- (BLW2) – Вентилятор змінного струму
- (П/П) – Паливний насос
- (RDTR) – Вентилятор радіатора
- (BLW) – Вентилятор змінного струму
- (CPRSR) – Компресор кондиціонера
- (Т/М) – Трансмісія
Плюсова клема акумулятора також оснащена високоємними запобіжниками у вигляді плавких вставок.
Залишилися будь-які питання, задавайте їх у коментарях.
