Suzuki Escudo (Сузукі Ескудо) 1 покоління випускалося в 1988, 1989, 1990, 1991, 1992, 1993, 1993, 1994, 1995, 1996, 1997 роках. Також відомий як Suzuki Vitara (Сузукі Вітара) 1. У цій публікації ви можете знайти опис запобіжників та реле Suzuki Escudo 1 Vitara зі схемою їх блоків, фотографіями та розташуванням. Окремо виділимо запобіжник прикурювача.
Конструкція блоків запобіжників та їхнє призначення можуть відрізнятися від зображеного на малюнку залежно від року випуску, регіону поставки та рівня комплектації вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю з боку водія.
Звірте призначення елементів зі схемами на задній панелі пристрою.

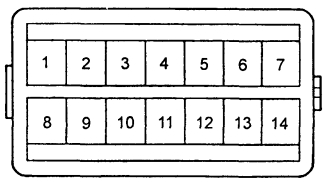

Діаграма
Завдання
Тип 1
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A HEAD R (права фара) |
| 2 | 10A HEADL (ліва фара, індикатор дальнього світла) |
| 3 | 15A TAIL (габаритні вогні, зовнішнє та внутрішнє освітлення) |
| 4 | 15A STOP HORN (стоп-сигнали, сигнал) |
| 5 | 15A HAZARD (аварійні сигнали) |
| 6 | 20A CIGAR (прикурювач, радіо) |
| 7 | 15A ACC (додаткові споживачі) |
| 8 | 15A IG. COIL, METER (система запалювання, прилади) |
| 9 | 10A TURN, BACK (поворотні сигнали, світло заднього ходу) |
| 10 | 15A WIPER, WASHER (двірники, омивачі лобового скла) |
| 11 | 15A REAR DEFG (обігрівач заднього скла) |
| 12 | 20A HEATER (обігрівач) |
| 13 | 20A DOOR LOCK (замки дверей) |
| 14 | DIAG (діагностичний роз’єм) |

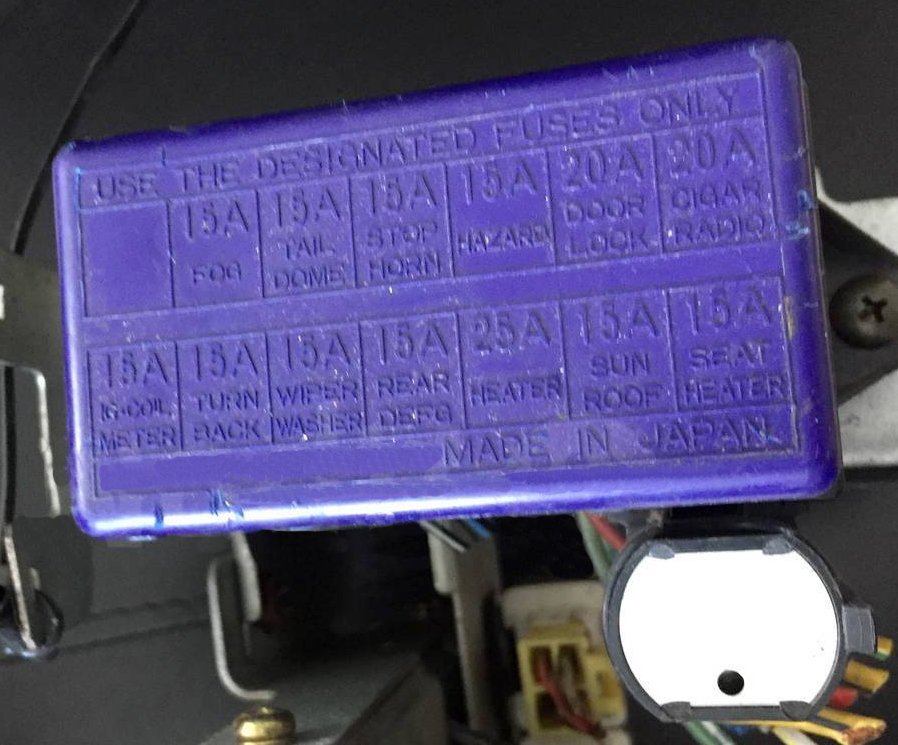

Тип 2
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | – |
| 2 | 15A FOG (протитуманні фари) |
| 3 | 15A TAIL DOME (внутрішнє освітлення) |
| 4 | 15A STOP HORN (світло гальм, звуковий сигнал) |
| 5 | 15A HAZARD (сигнальні вогні аварійної зупинки) |
| 6 | 20A DOOR LOCK (замки дверей) |
| 7 | 20A CIGAR RADIO (прикурювач, радіо) |
| 8 | 15A IG. COIL METER (запалення, прилади) |
| 9 | 15A TURN BACK (задній хід) |
| 10 | 15 WIPER WASHER (двірники, омивач) |
| 11 | 15A REAR DEFG (задній обігрівач) |
| 12 | 25A HEATER (обігрівач) |
| 13 | 15A SUN ROOF (люк) |
| 14 | 15A SEAT HEATER (обігрів сидінь) |
Моторний відсік

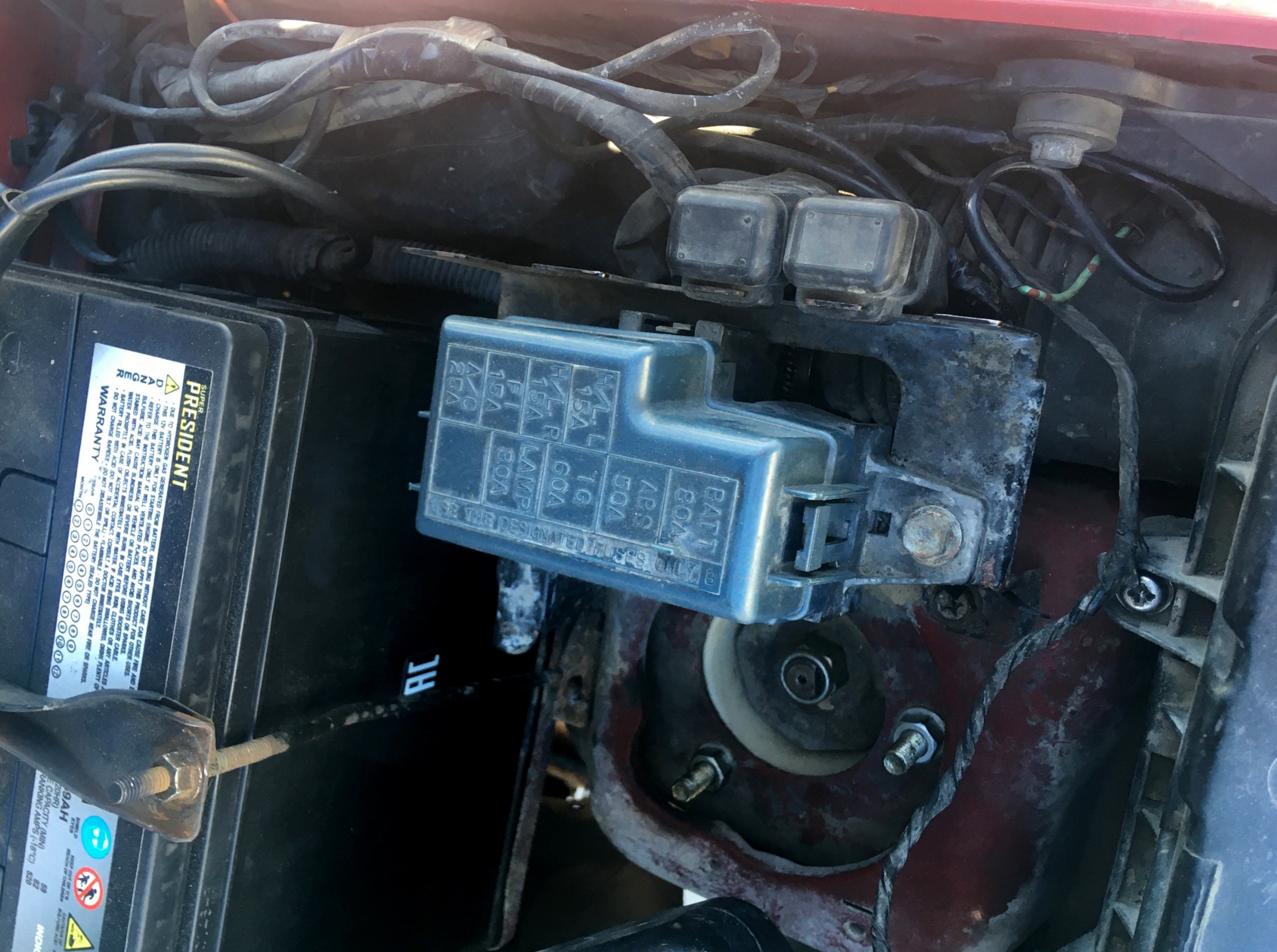

У моторному відсіку блок запобіжників розташований під капотом з правого боку поруч з акумулятором.

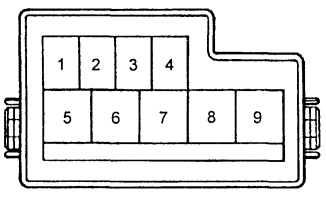

Діаграма
Позначення
- 15A Кондиціонер (повітряний)
- 15A ACO-S
- 15A HEADR (ліва фара)
- 25A ГЕЛА Л (Права фара)
- –
- ЛАМПА 30A (Фари та освітлення)
- 60A IG (Замок запалювання)
- 50A АБС (АБС)
- 80A BATT (до центрального блоку запобіжників)
Якщо вам є що додати, будь ласка, напишіть у коментарях.
