Renault Clio 4 покоління випускалося в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роках як хетчбек і універсал (Renault Clio Sports Tourer) як з бензиновими, так і з дизельними двигунами. За цей час модель була оновлена. У цьому пості ми наведемо опис запобіжників і реле Renault Clio 4 зі схемами блоків запобіжників, їх розташуванням і фото приклади роботи. Виберіть запобіжник, який відповідає за прикурювач.
Призначення запобіжників і реле може бути різним в залежності від року випуску, регіону поставки і рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні блок запобіжників і реле розташований під панеллю приладів з лівого боку за захисною кришкою. Щоб отримати доступ, зніміть захисну кришку.

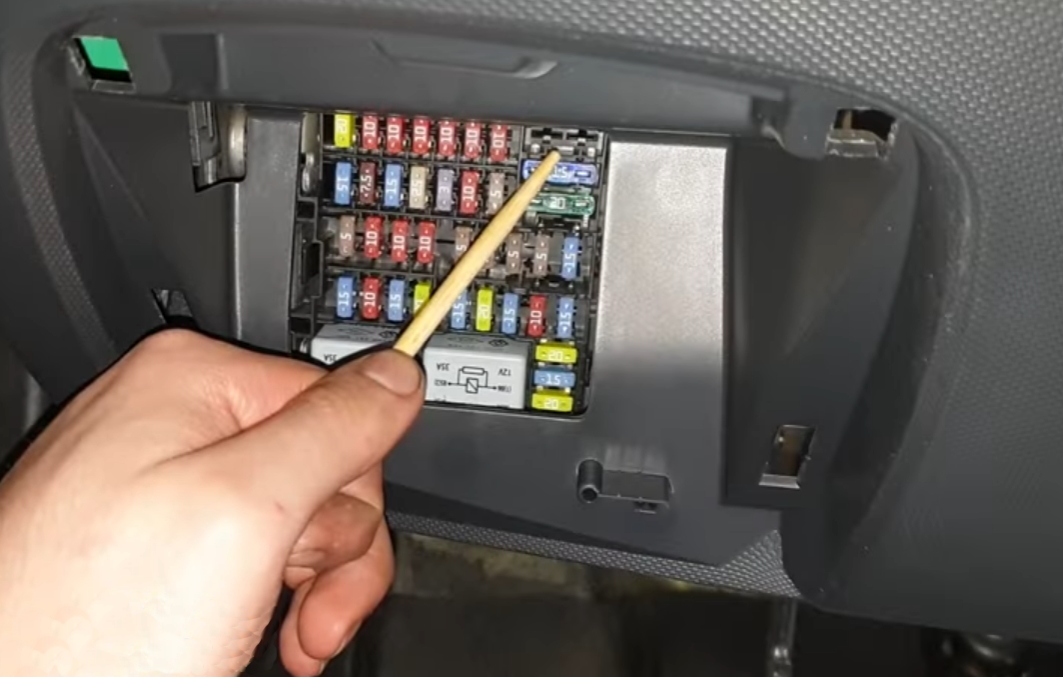

Сам блок запобіжників буде виглядати приблизно так.
Призначення
| 1 | Склоочисник, підрульові перемикачі |
| 2 | Передні ліві денні ходові вогні, праві габаритні вогні, ліве дальнє світло, праве ближнє світло, передні протитуманні фари |
| 3 | Освітлення салону, освітлення номерного знака, протитуманні фари |
| 4 | Праві габаритні ліхтарі, задні габаритні ліхтарі |
| 5 | Ліві габаритні ліхтарі, передні габаритні ліхтарі |
| 6 | Ближнє світло, переднє праве денне світло, ліві габаритні ліхтарі, праве дальнє світло |
| 7 | ближнє світло фар |
| 8 | Права фара дальнього світла |
| 9 | Фара дальнього світла ліва, рульове управління |
| 10 | Елементи керування на рульовій колонці, обмежувач швидкості/круїз-контроль, внутрішнє дзеркало заднього виду, модуль попередження про непристебнутий ремінь, датчик паркування, додаткове опалення, вирівнювання світла фар, розморожувач заднього скла |
| 11 | Центральний замок, датчик дощу та світла, датчик кута повороту керма, кнопка запуску авто, електричні задні склопідйомники |
| 12 | Лампа в салон, світло в багажник, кондиціонер, електросклопідйомники |
| 13 | ABS-ESC, перемикач гальм |
| 14 | Органи керування на рульовій колонці, перемикач гальм |
| 15 | Horn |
| 16 | Задні протитуманні фари |
| 17 | Запобіжник прикурювача |
| 18 | Радіо та мультимедіа, діагностична розетка |
| 19 | Підсилювач керма |
| 20 | GPL |
| 21 | Airbag, електрозамок рульової колонки |
| 22 | Інжекторний, стартовий, паливний модуль (запобіжник бензонасоса Renault Clio 4) |
| 23 | Перемикач гальм, склоочисник заднього скла, ЕБУ салону |
| 24 | Денні ходові вогні |
| 25 | Електрорегулювання фар, заднє скло, обігрів, система допомоги при паркуванні, круїз-контроль, радіо, підігрів сидінь, попередження про пристебнутий ремінь безпеки |
| 26 | Автоматична передача |
| 27 | Ліхтар заднього ходу, склоочисник, ЕБУ салону, АКПП |
| 28 | Dashboard |
| 29 | Управління на рульовій колонці, сигналізація |
| 30 | Кондиціонер, кермова колонка, енергоблок |
| 31 | Склоочисники, задні ліхтарі заднього ходу, енергоблок |
| 32 | Елементи відкривання центрального замка |
| 33 | покажчики повороту |
| 34 | Внутрішній ECU, безкоштовний доступ |
| 35 | освітлення салону, склопідйомники, кондиціонер, дзеркала з електроприводом, стоп-сигнали, ABS, ECU |
| 36 | Роз’єм фаркопа – залежить від комплектації |
| 37 | Підігрів сидінь – в залежності від комплектації |
| 38 | Підігрів заднього скла – залежить від комплектації |
| 39 | Електропривод дзеркал заднього виду – залежить від комплектації |
Запобіжник 17 на 15А відповідає за роботу прикурювача.
Деякі реле можна встановити знизу, наприклад, електросклопідйомники.
Моторний відсік
У моторному відсіку під капотом блок запобіжників і реле встановлений з лівого боку і також закритий захисною кришкою.
Фото – приклад
Схема
Позначення
| Ef1 | 5А Підігрів форсунок омивача 7,5А Електричний блок управління |
| Ef2 | Reserve |
| Ef3 | Блок керування ABS/ESP 25/30A |
| Ef4 | 40A Задній розморожувач, розморожувачі зовнішніх дзеркал, ланцюги запобіжників F38 і F47 |
| Ef5 | 20A/70A Блок запобіжників/реле в салоні, схеми запобіжників F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80А Блок запобіжників і реле в салоні, Реле обігрівача обігрівача |
| Ef7 | 50A Блок управління ABS/ESP / 50A Блок живлення запобіжника F7, F9 в салонному блоці |
| Ef8 | Reserve |
| Ef9 | 80А Додатковий обігрівач |
| Ef10 | 40А Підігрів лобового скла правого боку |
| Ef11 | 40А Підігрів лобового скла, ліва сторона |
| Ef12 | 30А Стартер |
| Ef13 | 15А Блок управління АКПП |
| Ef14 | 25A інжектор ECU та захист ланцюга двигуна, живлення запобіжника F5, форсунки двигуна, покажчик рівня рівня палива, паливний насос, котушки запалювання |
| Ef15 | Реле муфти компресора кондиціонера 15A, муфта компресора кондиціонера |
| Ef16 | 50А вентилятор охолодження |
| Ef17 | 40A Вентилятор охолодження рідини автоматичної коробки передач*3 |
| Ef18 | Насос електропідсилювача керма 80А |
| Ef19 | Reserve |
| Ef20 | Reserve |
| Ef21 | Reserve |
| Ef22 | Reserve |
| Ef23 | 15A Система керування двигуном, блок керування вентилятором, керування реле компресора кондиціонера. |
| Ef24 | Reserve |
| Ef25 | Reserve |
| Ef26 | Reserve |
| D | Діод муфти компресора змінного струму |
Реле
| Er1 | Реле стартера |
| Er1 | Реле світла заднього ходу |
| Er2 | Реле охоронної сирени |
| Er3 | Реле стартера |
| Er3 | Реле вентилятора рідинного охолодження |
| Er3 | Реле світла заднього ходу |
| Er4 | Головне реле системи керування двигуном |
| Er5 | Реле магнітного зчеплення компресора кондиціонера |
| Er6 | Реле паливного насоса |
Є що додати – пишіть в коментарях.
