Сьоме покоління Сузукі Альто 7 випускався у 2009, 2010, 2011, 2012, 2013 та 2014 роках. За цей час модель отримала оновлення. У цій статті ви можете знайти опис запобіжників та реле Suzuki Alto 7 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи. Окремо виділимо запобіжник прикурювача.
Призначення запобіжників та реле у вашому автомобілі може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників і реле буде розташований під панеллю приладів з боку водія.
Type 1

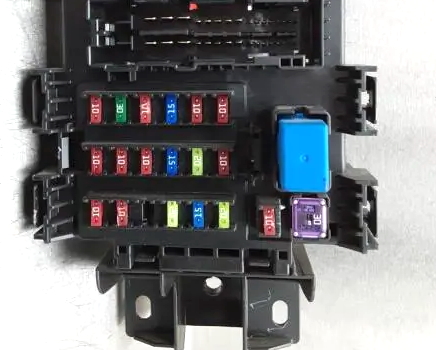

Фото – приклад

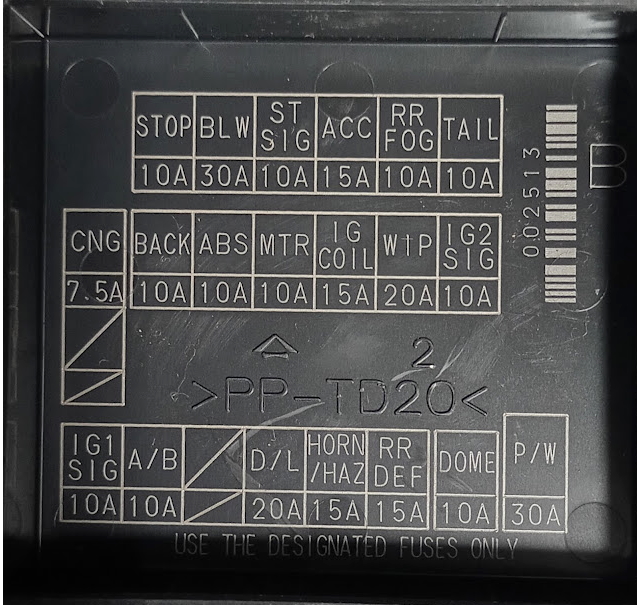

Звірте призначення елементів зі схемами на звороті обкладинки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10А Лампа стоп-сигналу |
| 2 | 30А Мотор вентилятора |
| 3 | 10А Стартер |
| 4 | 15А Аксесуари (прикурювач) |
| 5 | 10А Задній протитуманний ліхтар |
| 6 | 10А Фари |
| 7 | 10А Задній ліхтар заднього ходу |
| 8 | 10А ABS/ESP |
| 9 | 10А Панель приладів (інструменти) |
| 10 | 15А Катушка запалювання |
| 11 | 20А Двірники/омивач |
| 12 | 10А Опалювач |
| 13 | 10А Замок запалювання |
| 14 | 10А Подушка безпеки |
| 15 | – |
| 16 | 20А Замок дверей |
| 17 | 15А Сирена/аварійна сигналізація |
| 18 | 20А Задній обігрівач |
| 19 | 10А Внутрішнє освітлення |
| 20 | 30А Електричне склопідіймач |
У цьому варіанті за роботу прикурювача відповідає запобіжник №4 на 15 А.
Type 2
Фактична блок-схема позначена внизу.
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| BLW FUN 20A | Вентилятор кондиціонера |
| ST SIG 30A | Стартерний сигнал |
| ACC 15A | Аксесуари (музика, прикурювач) |
| RR FOG 10A | Задній протитуманний ліхтар |
| TAIL 10A | Габаритний ліхтар, стоянкові вогні |
| FRT WIP 20А | Передній склоочисник |
| BACK 10A | Задній ліхтар заднього ходу |
| ABS 10A | Система антиблокування гальм |
| MTR 10A | Прилади (панель приладів) |
| IG COIL 15A | Котушка запалювання |
| BCM 20A | Блок управління |
| IG2 SIG 10A | Сигнал запалення |
| A/B 10A | Запобіжник подушок безпеки |
| D/L 20A | Система блокування дверей |
| HORN/HAZ 15A | Сигнал/аварійна сигналізація (вимикачі миготливих індикаторів) |
| RR DEF 15A | Задній протитуманний ліхтар |
| PWR STR 10A | Електропідсилювач керма |
| P/W 30A | Електропривід вікон |
Моторний відсік

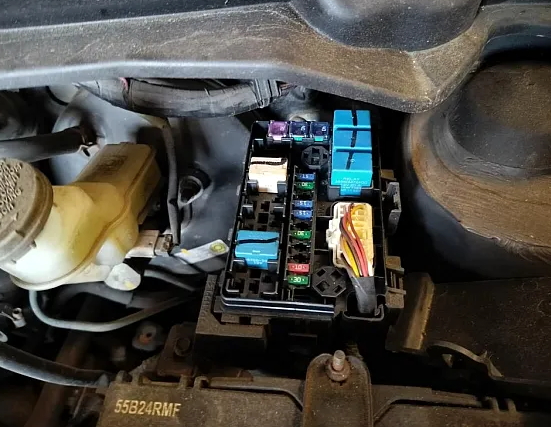

У моторному відсіку головний блок запобіжників і реле розташований з лівого боку, поруч з акумуляторною батареєю.
Type 1

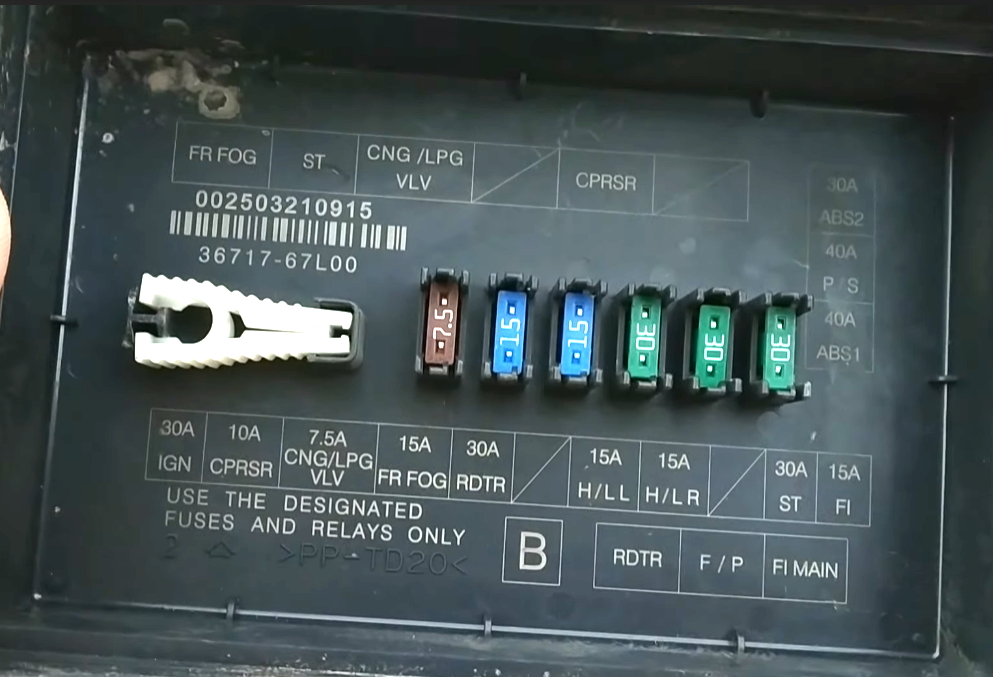

Приклад схеми з кришки пристрою
Діаграма
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 80A Усе електричне навантаження |
| 2 | 50A Освітлення салону, габаритні вогні, задній обігрівач, дверні замки |
| 3 | 50A Підіймання вікон, обігрівач, двірники, запалювання |
| 10 | 30A Запобіжник модуля ABS 2 |
| 11 | 40A Електропідсилювач керма |
| 12 | 40A Запобіжник модуля ABS 1 |
| 13 | 30A Замок запалення |
| 14 | 10A Компресор кондиціонера |
| 15 | 7.5A Клапан ГНГ (*1) |
| 15 | 15A Фара дальнього світла (ліва) (*2) |
| 16 | 15A Протитуманна фара |
| 17 | 30A Радіаторний вентилятор |
| 18 | Не використовується |
| 19 | 15A Фара (ліва) (*1) |
| 15A | 15A Фара дальнього світла (права) (*2) |
| 20 | 15A Фара (права) (*1) |
| 20 | 15A Фара дальнього світла (ліва) (*2) |
| Не використовується | |
| 21 | 15A Фара ближнього світла (права) (*2) |
| 22 | 30A Стартер |
| 23 | 15A Паливний інжектор |
| 27 | 80A Фара, Компресор, Протитуманна фара, Радіаторний вентилятор |
| 28 | 80A Електропідсилювач керма, ABS |
| 29 | 80A Насос Т/М |
| 30 | 10A Т/М |
| 31 | 10A Т/М2 |
| 32 | Не використовується |
| 33 | Не використовується |
| 34 | Не використовується |
| 35 | Не використовується |
| 36 | Не використовується |
| 37 | Не використовується |
| Реле | |
| 4 | Реле протитуманних фар |
| 5 | Реле стартера двигуна |
| 6 | Клапан ГНГ реле (*1) |
| Не використовується | (*2) |
| 7 | Не використовується (*1) |
| Реле фари ближнього світла (ліва) | (*2) |
| 8 | Реле компресора кондиціонера |
| 9 | Не використовується (*1) |
| Реле фари ближнього світла (права) | (*2) |
| 24 | Реле вентилятора радіатора |
| 25 | Реле паливного насоса |
| 26 | Головне реле |
Додаткові блоки запобіжників та реле можуть бути розташовані окремо. Наприклад, високоємні запобіжники у вигляді плавких вставок встановлюються на плюсовій клемі акумулятора.
Type 2
Діаграма
Розподіл
- BAT2 30A – для додаткового блоку ксенонових розрядів
- PSD R – розсувні двері праві
- PSD L – розсувні двері ліворуч
- RDTR 30A – Вентилятор радіатора
- ST3 20A – Стартер
- CPRSR 10A – Компресор
- ABS SOL 25A – Соленоїд ABS
- H/LL 15A – Ліва фара (ближнє світло)
- H/LR 15A – Фара права (ближнє світло)
- ST2 30A – Стартер 2
- SUB BAT 30A – Додатковий акумулятор
- A-STOP 10A – Контролер зупинки холостого ходу, сигнали зупинки
- ABS MOT 40A – Двигун ABS
- FI2 15A – Блок впорскування палива
- НАСОС CVT 15A – Насос варіатора
- THR MOT2 15A – Двигун дросельної заслінки
- IG COIL2 15A – Котушка запалювання
- METER2 10A – Вимірювальні прилади
- ST SIG/IG1 SIG2 10A – Контролер зупинки холостого ходу
- FI MAIN – Реле впорскування палива
- F/P – Реле паливного насоса
- RDTR – Реле вентилятора радіатора

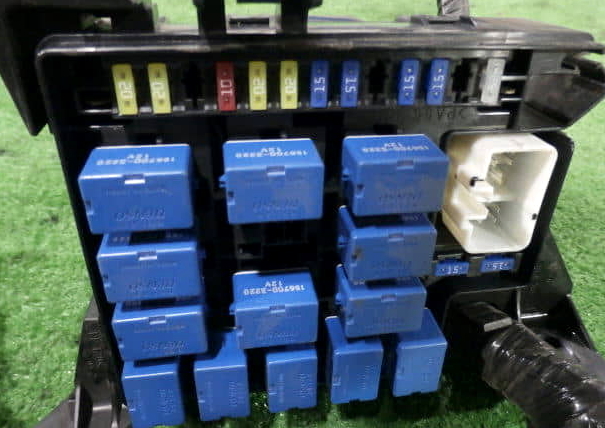

Тип 3
Діаграма
