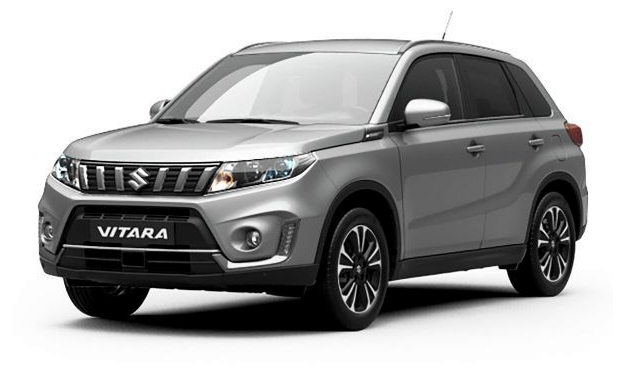

Suzuki Escudo Vitara (Сузукі Вітара 4)-те покоління випускалося у 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 та 2023 роках. За цей час модель отримала фейсліфтинг. Також відома під назвою Suzuki EscudoУ нашій публікації ви можете знайти опис запобіжників та реле Suzuki Vitara 4 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований з лівого боку під панеллю приладів.
Звірте призначення елементів зі схемами на захисній кришці коробки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 30A Belt | Ремінь безпеки |
| 10A A-STOP | Функція зупинки на холостому ходу |
| 10A DOME | Освітлення салону |
| 10A RADIO | Радіо |
| 20A P/W T | Таймер роботи електросклопідіймачів |
| 20A S/R | Люк |
| 10A HAZ | Аварійна сигналізація |
| 15A HORN | Сигнал (гудок) |
| 15A 4WD | Система повного приводу |
| 10A TAIL | Задні габаритні ліхтарі |
| 15A STL | Блокування рульового управління |
| 10A DRL | Денні ходові вогні |
| 7,5A BCM | Модуль керування кузовом |
| 10A STOP | Стоп-сигнали |
| 7,5A RR FOG | Задні протитуманні ліхтарі |
| 20A D/L | Замки дверей |
| 20A RR DEF | Обігрів заднього скла |
| 10A MRR HTP | Нагрівач дзеркал |
| 15A IG COIL | Котушка запалювання |
| 10A A/B | Подушки безпеки |
| 7,5A CRUISE | Круїз-контроль |
| 7,5A ST SIG | Стартер |
| 10A ABS | Антиблокувальна система (ABS) |
| 10A BACK | Задні (реверсні) вогні |
| 7,5A IG1 SIG | Електропідсилювач керма |
| 10A MTR | Приладова панель |
| 15A ACC2 | Порт для аксесуарів (гніздо прикурювача) |
| 15A ACC | Дзеркала дверей |
| 15A WIP | Склоочисник (двірники) |
| 7,5A IG2 SIG | Вентилятор обігрівача |
| 30A P/W | Електросклопідіймачі |
| 30A FR WIP | Передній склоомивач |
| 10A ACC3 | Порт для аксесуарів |
| 20A S/H | Обігрів сидінь |
Деякі реле можуть бути встановлені на задній панелі пристрою.
Моторний відсік
Під капотом у моторному відсіку головний блок запобіжників і реле розташований з лівого боку та закритий захисною кришкою.
Розташування
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 8 | 30A Резерв |
| 9 | 30A Вентилятор радіатора; 50A Замок запалювання |
| 10 | 20A Передні протитуманні фари |
| 11 | 7,5/20A Фари; 10A Компресор повітря |
| 12 | 20/25A Фари; 10A Водяний насос |
| 13 | 15A Трансмісія; 25A Модуль управління ESP |
| 14 | 20/25A Фари; 15A Вентилятор батареї |
| 15 | 30A Резерв |
| 16 | 30A DCDC; 10A CONT |
| 17 | 40A Замок запалювання |
| 18 | 40A Мотор ESP |
| 19 | 30A Стартерний мотор |
| 20 | 7,5A Трансмісія |
| 21 | 30A Підігрівач палива |
| 22 | 30A Вентилятор радіатора |
| 23 | 30A Трансмісія; 40A Вакуумний насос |
| 24 | 30/40A Насос трансмісії |
| 25 | 30A DCDC |
| 26 | 30A FI головний; 20A VVT |
| 27 | 20A FI Паливна форсунка; 20A Паливний насос |
| 28 | 10A Компресор повітря |
| 29 | 7,5/15A Трансмісія; 25A Модуль управління ESP |
| 30 | 30A Вентилятор обдуву |
| 31 | 15A Трансмісія |
| 32 | 15A Трансмісія |
| 33 | 7,5A Сигнал старту |
| 34 | 10/15A Фара (Ліва) |
| 35 | 10/15A Дальнє світло (Ліва) |
| 36 | 10A FI Паливна форсунка |
| 37 | 20A INJ DRV |
| 38 | 10/15A FI Паливна форсунка |
| 39 | 10/15A Фара (Права) |
| 40 | 10/15A Дальнє світло (Права) |
| 41 | 50A Замок запалювання |
| 42 | 50A Батарея; 7,5A Сигнал VAC |
| 43 | 40A Додатковий підігрівач; 7,5A Сигнал VAC |
| 44 | 40A Додатковий підігрівач; 10A HEV |
| 45 | 40A Додатковий підігрівач; 10A Приладова панель |
| 46 | 20A Фара |
| 47 | 20A Фара |
| 48 | 20A Фара |
| 49 | 25A ABS |
| 50 | 40A ABS |
| 51 | 40A Резерв |
Реле
Розподіл реальності
- FR WIPER – Передній склоочисник
- ST – Стартер
- FR FOG – Передні протитуманні фари
- A/C – система кондиціонування повітря
На плюсовій клемі акумулятора може бути встановлено кілька потужних запобіжників.
