Suzuki Wagon R 6-го покоління випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. У цій статті ви можете знайти опис запобіжників та реле Suzuki Wagon R 6 з блок-схемами, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле у вашому автомобілі може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон

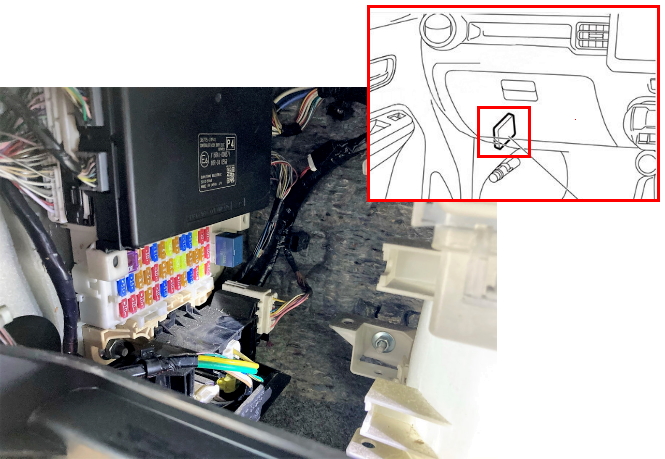

У салоні автомобіля блок запобіжників розташований під панеллю приладів з лівого боку, за бардачком.

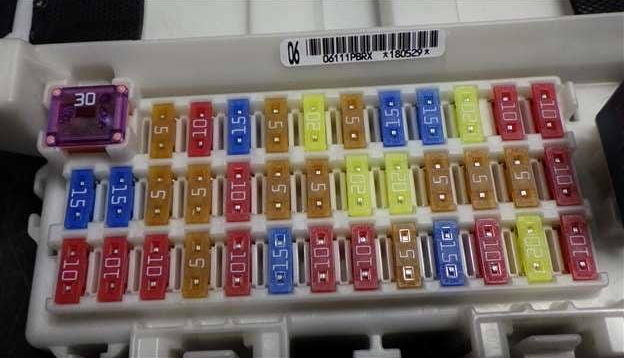

Приклад фото
Звірте завдання зі схемами на захисній кришці коробки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A (P/W) Електросклопідйомники |
| 2 | 5A (ACC) Радіо |
| 3 | 10A (MTR) Лічильник, контрольно-вимірювальні прилади |
| 4 | 15A (IG) Запалювання |
| 5 | 5A (IG1 SIG2) Електропідсилювач керма |
| 6 | 20A (PSD R) Права розсувна двері |
| 7 | 5A (T/M2) Важіль селектора передач |
| 8 | 15A (STL) Електронна ручка замка |
| 9 | 15A (SIGNAL) Звуковий сигнал |
| 10 | 20A (D/L) Замок дверей |
| 11 | 10A (HAZ) Сигналізація |
| 12 | 10A (T/M) Трансмісія |
| 13 | 15A (RADIO) Радіо |
| 14 | 15A (ACC2) Роз’єм для додаткового обладнання (прикурювач) |
| 15 | 5A (IG1 SIG3) Лазерний радар |
| 16 | 5A (ACC3) Порожній [авто без турбонаддува]. Радіо [авто з турбонаддувом] |
| 17 | 10A (DOME2) Підсвітка салону |
| 18 | 5A (DOME) Панель приладів, інструменти |
| 19 | 5A (KEY) Замок запалювання |
| 20 | 20A (P/WT) Підіймач скла |
| 21 | 20A (PSD L) Ліва розсувна двері |
| 22 | 5A (POS. 2) Замок запалювання |
| 23 | 5A (TAIL L) Порожній [авто без турбонаддува] Ліва задня фара [авто з турбонаддувом] |
| 24 | 5A (A-STOP) Режим зупинки холостого ходу |
| 25 | 10A (TAIL) Задні фари [без турбонаддува] Задні фари (права) / підсвітка номерного знака [з турбонаддувом] |
| 26 | 10A (IG1 SIG) Режим зупинки холостого ходу або BCM |
| 27 | 10A (A/B) Повітряна подушка |
| 28 | 10A (REAR) Лампи заднього ходу |
| 29 | 5A (ABS) ABS/ESP |
| 30 | 10A (MRR HTR) Обігрів дзеркал |
| 31 | 15A (RR DEF) Обігрів заднього сидіння |
| 32 | 10A (S/H) Підігрів сидінь |
| 33 | 10A (WIP) Двірники |
| 34 | 5A (IG2 SIG) Вентилятор |
| 35 | 15A (WASH) Мотор омивача лобового скла |
| 36 | 10A (T/M3) Трансмісія |
| 37 | 20A (FR WIP) Передні двірники |
| 38 | 10A (STOP (Measure Charge Energy)) Стоп-сигнали |
Моторний відсік
Тип 1

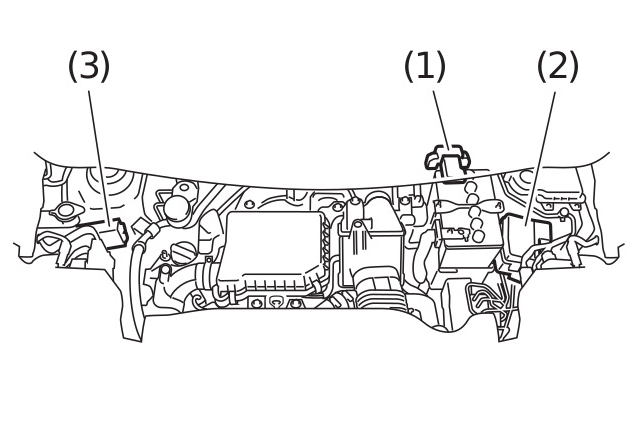

Під капотом, у моторному відсіку, може бути 3 блоки запобіжників і реле.
Блок запобіжників живлення
До плюсового виводу акумулятора кріпиться блок запобіжників у вигляді вставок високої ємності.
Головний блок запобіжників
Розташований з лівого боку моторного відсіку, поруч з акумулятором.
Діаграма
Позначення
- (RDTR) – Вентилятор радіатора
- (ST) – Система стартера
- DCDC; [ГІБРИДНИЙ ЗАРЯД ЕНЕРГІЇ] ДОПОМІЖНА БАТАРЕЙКА
- (ABS SCL) – Антиблокувальна гальмівна система
- (BLW) – Вентилятор змінного струму
- (H/LR) – Права фара
- [ENE-CHARGE HYBRID] ST – Система стартера
- (H/LL) – Ліва фара
- (СТОП) – Стоп-сигнали
- (CPRSR) – Компресор кондиціонера
- (ALT) – Акумулятор та система заряджання
- ([ENE-CHARGE HYBRID] ALT) – Акумулятор та система заряджання
- (ST SIG) – Стартерна система
- (ABS MOT) – Антиблокувальна гальмівна система (двигун)
- (ЗАПАЛЮВАННЯ 2) – Запалювання
- (P/S) – Привід електроприводу сидіння
- ([ENE-CHARGE ГІБРИД] ЗАПАЛЮВАННЯ – Запалювання
- (BTRY) – Акумулятор та система заряджання
- (НАСОС ТРАНСМІСІЇ) – Трансмісійний насос
- (B/U) – Ліхтарі заднього ходу
- (BLW2) – Вентилятор змінного струму
- (П/П) – Паливний насос
- (RDTR) – Вентилятор радіатора
- (BLW) – Вентилятор змінного струму
- (CPRSR) – Компресор кондиціонера
Додатковий блок запобіжників
Діаграма призначення
Тип 2
Під капотом у моторному відсіку є лише один блок з лівого боку, поруч з акумулятором.
Схема задньої сторони кришки
Позначення
- (RDTR) – Вентилятор радіатора
- (ST) – Система стартера
- (ABS SCL) – Антиблокувальна гальмівна система
- (H/LR) – Права фара
- (H/LL) – Ліва фара
- (СТОП) – Стоп-сигнали
- (CPRSR) – Компресор кондиціонера
- (ALT / CNG) – Акумулятор та система заряджання
- (ST SIG) – Стартерна система
- (ABS MOT) – Антиблокувальна гальмівна система (двигун)
- (ЗАПАЛЮВАННЯ 2) – Запалювання
- (P/S) – Привід електроприводу сидіння
- (BTRY) – Акумулятор та система заряджання
- (НАСОС ТРАНСМІСІЇ) – Трансмісійний насос
- (B/U) – ліхтарі заднього ходу
- (BLW2) – Вентилятор змінного струму
- (П/П) – Паливний насос
- (RDTR) – Вентилятор радіатора
- (BLW) – Вентилятор змінного струму
- (CPRSR) – Компресор кондиціонера
- (Т/М) – Трансмісія
Плюсова клема акумулятора також оснащена високоємними запобіжниками у вигляді плавких вставок.
Залишилися будь-які питання, задавайте їх у коментарях.
