Запобіжник та реле Buick Envision 1G (2015 – 2020)
Б’юїк Інвіжн 1Перше покоління випускалося у 2015, 2016, 2017, 2018, 2019, 2020 роках. За цей час модель зазнала рестайлінгу. У нашій статті ми представимо опис запобіжників та реле. Buick Envision зі схемами блоку запобіжників, їх розташуванням та фото-прикладами виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле в коробках може відрізнятися від показаного та залежить від року випуску та країни поставки. Звірте призначення з описом на звороті захисної кришки, а у разі виникнення труднощів зверніться до найближчого дилера.
Пасажирський салон

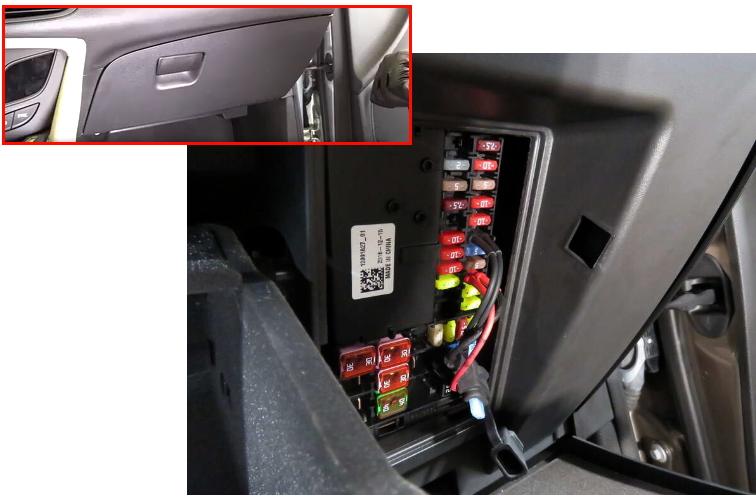

У салоні автомобіля блок запобіжників розташований у бардачку.

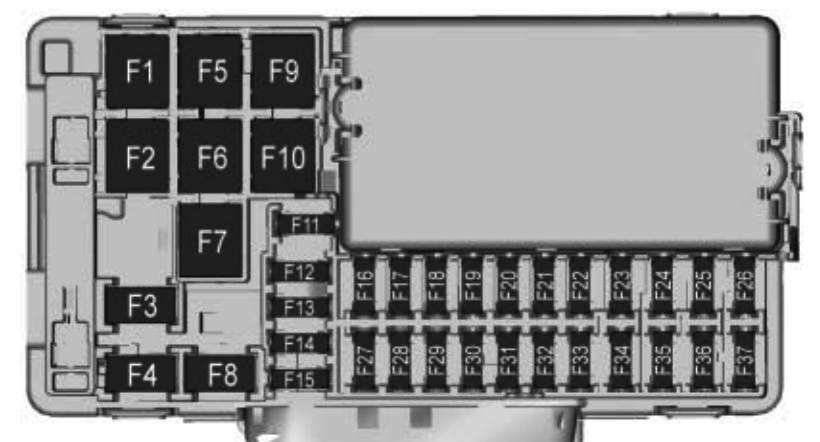

Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | — |
| F2 | Передній обігрівач/вентилятор HVAC |
| F3 | Сидіння з електроприводом |
| F4 | Запальничка (лише для Китаю) |
| F5 | — |
| F6 | Передні електричні вікна |
| F7 | — |
| F8 | 2016-2018: Розетка аксесуарів 2019-2020: Центральна розетка аксесуарів |
| F9 | Модуль керування кузовом 8 |
| F10 | Задні електричні вікна |
| F11 | — |
| F12 | Люк у даху |
| F13 | Передні сидіння з підігрівом |
| F14 | Зовнішнє дзеркало заднього виду |
| F15 | Модуль керування кузовом 3 |
| F16 | — |
| F17 | 2016-2018: Модуль керування кузовом 6 2019-2020: Не використовується |
| F18 | Модуль керування кузовом 7 |
| F19 | Розʼєм для обміну даними |
| F20 | SDM (Модуль діагностики системи безпеки) |
| F21 | HVAC (Обігрів, вентиляція та кондиціювання повітря) |
| F22 | Відкривання задніх дверей |
| F23 | Пасивний доступ/Пасивний запуск |
| F24 | Датчик присутності пасажира (OCC) |
| F25 | Кнопки керування на кермі |
| F26 | 2016-2018: Запалювання 2019-2020: Модуль блокування колонки |
| F27 | Модуль керування кузовом 4 |
| F28 | Модуль керування трансмісією |
| F29 | Модуль керування кузовом 2 |
| F30 | USB |
| F31 | Задній обігрівач/вентилятор HVAC |
| F32 | Модуль керування кузовом 1 |
| F33 | Універсальна система дистанційного управління/відкривач для гаражних воріт |
| F34 | Паркувальна допомога |
| F35 | OnStar |
| F36 | Дисплей |
| F37 | Радіо |
Запобіжник номер 8 відповідає за роботу прикурювача.
Моторний відсік

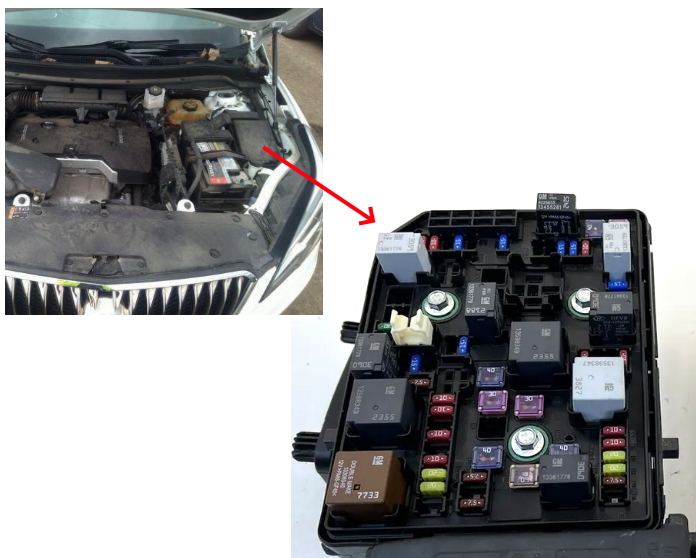

Блок запобіжників і реле розташований поруч з акумулятором під захисною кришкою.

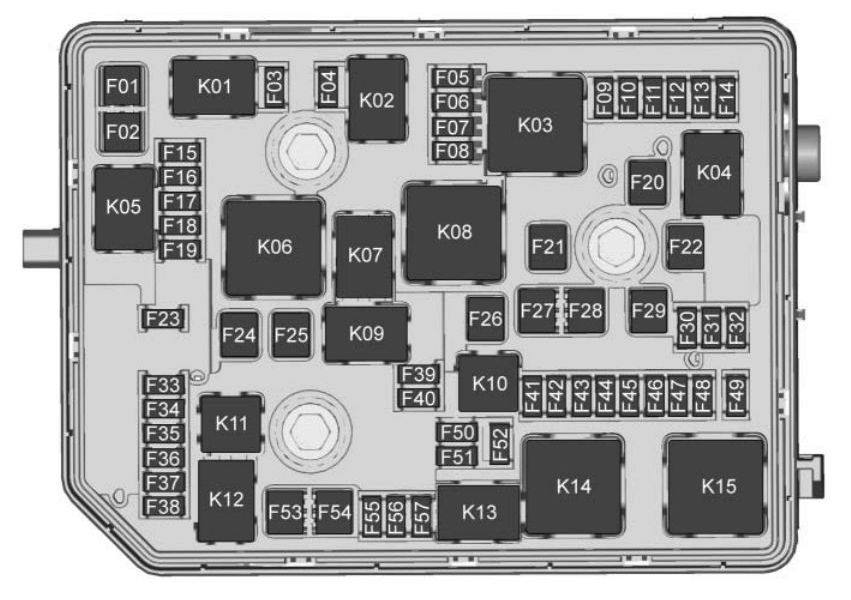

Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| F01 | Стартер 1 |
| F02 | Стартер 2 |
| F03 | 2016-2018: Не використовується 2019-2020: Електромагніт продувки каністри |
| F04 | Модуль керування двигуном |
| F05 | 2016-2018: FlexFuel 2019-2020: FlexFuel/Двигун жалюзі аеродинаміки |
| F06 | Модуль керування трансмісією |
| F07 | — |
| F08 | Модуль керування двигуном |
| F09 | Кондиціонер |
| F10 | Електромагніт вентиляції каністри |
| F11 | Паливний насос |
| F12 | Підігрів сидінь |
| F13 | Помпа охолоджуючої рідини двигуна |
| F14 | — |
| F15 | Датчик кисню |
| F16 | 2016-2018: Котушки запалювання – непарні 2019-2020: Котушки запалювання |
| F17 | 2016-2018: Котушки запалювання – парні 2019-2020: Модуль керування двигуном |
| F18 | — |
| F19 | — |
| F20 | DC DC/Трансмісія |
| F21 | Кришка багажника |
| F22 | Антиблокувальна система гальм (ABS) |
| F23 | Насосомий омивач |
| F24 | Омивач фар |
| F25 | — |
| F26 | Насос оливи для трансмісії |
| F27 | Антиблокувальна система гальм (ABS) |
| F28 | — |
| F29 | Розморожувач заднього скла |
| F30 | Розморожувач дзеркал |
| F31 | — |
| F32 | Різні функції низької потужності / З’єднувальний ланцюг 39 |
| F33 | — |
| F34 | Сигнал (клаксон) |
| F35 | — |
| F36 | Фара далекого світла (права) |
| F37 | Фара далекого світла (ліва) |
| F38 | Автоматичне вирівнювання фар |
| F39 | Протитуманні фари |
| F40 | Насос оливи для трансмісії |
| F41 | Вентиляція пасажирського сидіння |
| F42 | Позиція фар |
| F43 | — |
| F44 | Внутрішнє дзеркало заднього виду |
| F45 | — |
| F46 | Вентиляція водійського сидіння |
| F47 | Електричний замок рульової колонки |
| F48 | Задній двірник |
| F49 | — |
| F50 | — |
| F51 | 2016-2018: Денний ходовий вогонь (правий) 2019-2020: Фари ближнього світла (праві) |
| F52 | Модуль керування двигуном/ трансмісією |
| F53 | — |
| F54 | — |
| F55 | Передній двірник |
| F56 | — |
| F57 | 2016-2018: Денний ходовий вогонь (лівий) 2019-2020: Фари ближнього світла (ліві) |
| K01 | Старт/Стоп |
| K02 | Електромагніт муфти кондиціонера |
| K03 | Модуль керування двигуном |
| K04 | Двірник |
| K05 | Соленоїд стартера |
| K06 | — |
| K07 | — |
| K08 | Насос оливи для трансмісії |
| K09 | Швидкість двірника |
| K10 | Стартер |
| K11 | Омивачі фар |
| K12 | Фари далекого світла |
| K13 | 2016-2018: Денний ходовий вогонь 2019-2020: Фари ближнього світла |
| K14 | Увімкнення від запалювання |
| K15 | Розморожувач заднього скла/дзеркал |
Багажне відділення

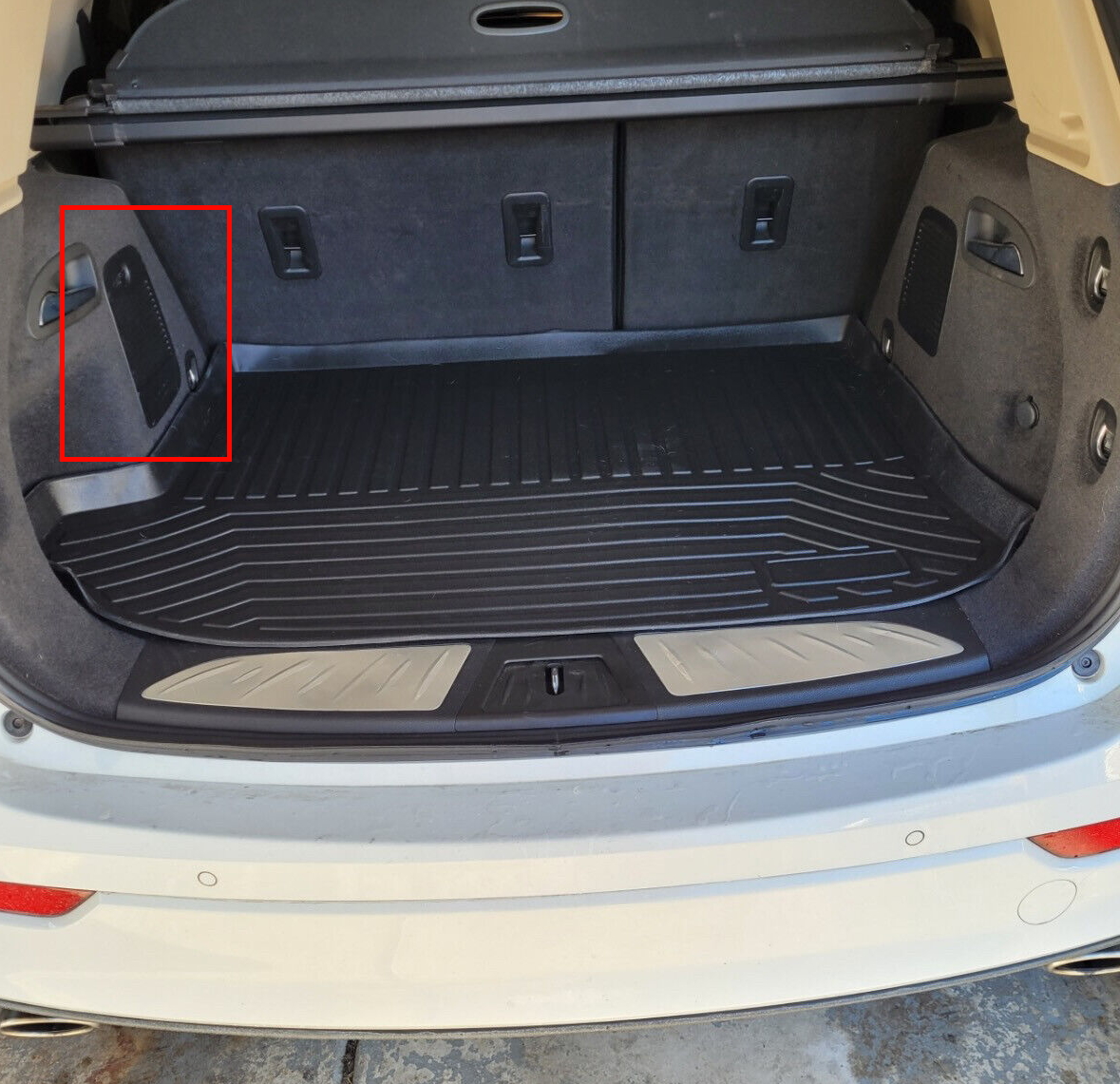

У багажному відділенні блок запобіжників розташований з лівого боку за захисною кришкою.

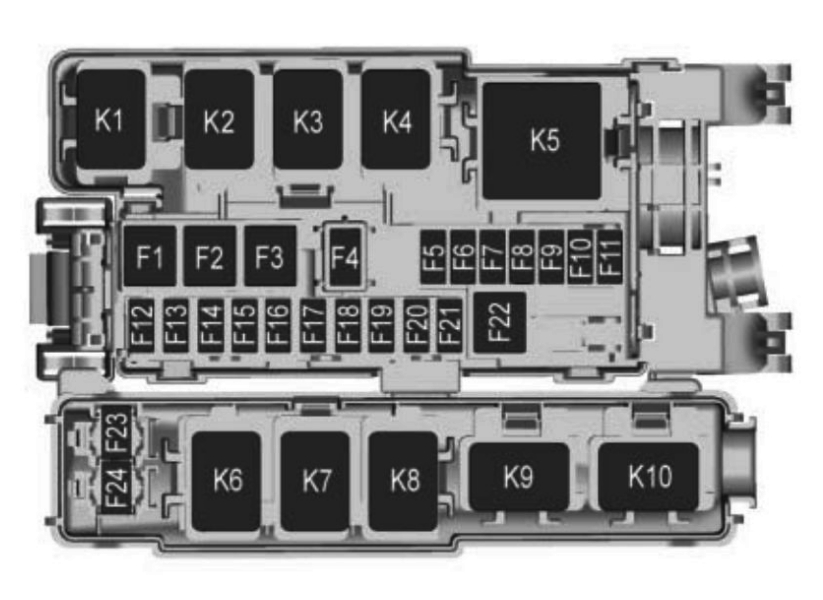

Diagram
Allocation
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | — |
| F2 | Постійний струм / змінний струм |
| F3 | 2016-2019: — 2020: — / Пасажирське електричне сидіння |
| F4 | 2016-2019: Пасажирське електричне сидіння 2020: Пасажирське електричне сидіння / — |
| F5 | Модуль пам’яті сидіння |
| F6 | 2016-2018: Не використовується 2019-2020: Центральний модуль шлюзу |
| F7 | Підсилювач звуку |
| F8 | Заднє додаткове джерело живлення |
| F9 | Заднє підігрівання сидіння |
| F10 | Логістичне реле |
| F11 | Задня система кліматичного контролю |
| F12 | Сенсор високочастотного відкривання багажника |
| F13 | Паркувальні/причіпні лампи |
| F14 | Система моніторингу сліпих зон |
| F15 | Ліва паркувальна лампа |
| F16 | Права паркувальна лампа |
| F17 | Модуль керування кузовом 6 |
| F18 | Електричне підігрівання керма |
| F19 | 2016-2018: Система повного приводу (AWD) 2019-2020: Модуль заднього приводу |
| F20 | Поперекова підтримка сидіння |
| F21 | Заднє підігрівання сидіння |
| F22 | Модуль заднього приводу |
| F23 | Причіпна лампа лівого повороту |
| F24 | Причіпна лампа правого повороту |
| K1 | Паркувальні лампи |
| K2 | — |
| K3 | Запалювання / хід |
| K4 | Логістика |
| K5 | Постійний струм / змінний струм |
| K6 | — |
| K7 | 2016-2018: Асистент паркування 2019-2020: Паркувальні лампи |
| K8 | 2016-2018: Правий поворот 2019-2020: Причіпна лампа правого повороту |
| K9 | 2016-2018: Лівий поворот 2019-2020: Причіпна лампа лівого повороту |
| K10 | — |
